系列文章目录

摘要

根据xilinx的《ug910-vivado-getting-started》和米联客的《基于 ZYNQ 的 FPGA 基础入门》，使用Vivado建立一个工程，并了解建立工程中涉及的相关知识。包括：

创建工程
创建文件

一、使用Vivado新建工程

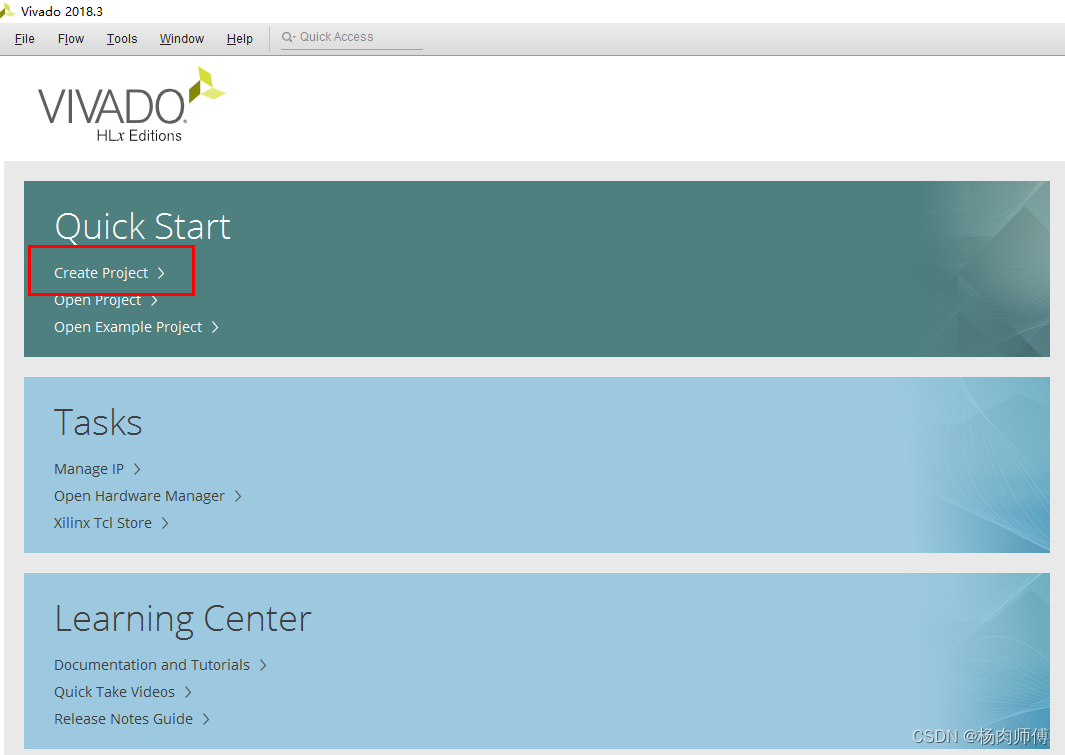

打开vivado后，点击create project。
在这里插入图片描述

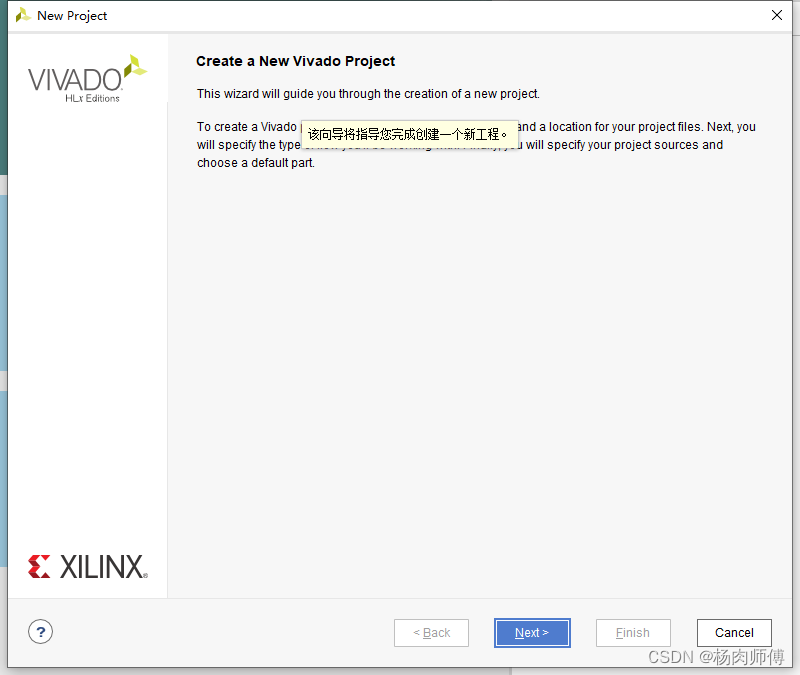

弹出create a new Vivado project界面，直接点击next。

弹出project name界面，填好工程名称，选择好工程路径，点击next。
可以勾选上create project subdirectory，这样就可以在这个路径下单独生成一个工程名称对应的子文件夹，以便于与其他工程分开文件夹存放。
在这里插入图片描述
弹出project type界面，选择好工程类型，点击next。
这里选择RTL project，然后把不添加源文件勾上，后面再自己新建源文件。

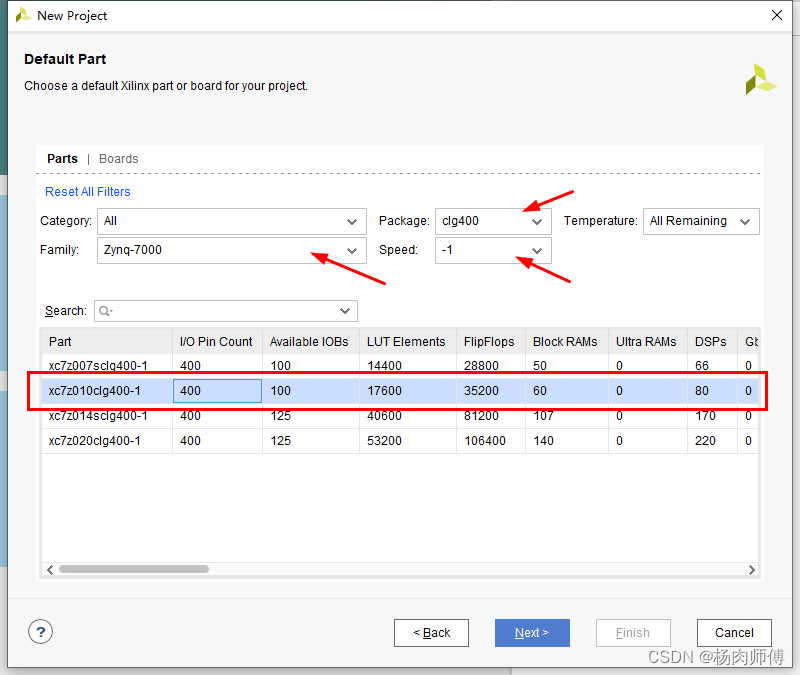

弹出default part界面，选择parts里面的XC7Z010clg400-1，也就是我现在使用这块开发板上使用的ZYNQ芯片的对应的型号，点击next。
为了方便快速找到这具体的型号，可以在上面filters选择一些筛选条件，或者直接在search中进行搜索。
在这里插入图片描述
弹出new project summary界面，再次确认一下配置没啥问题，点击finish。

二、添加工程文件

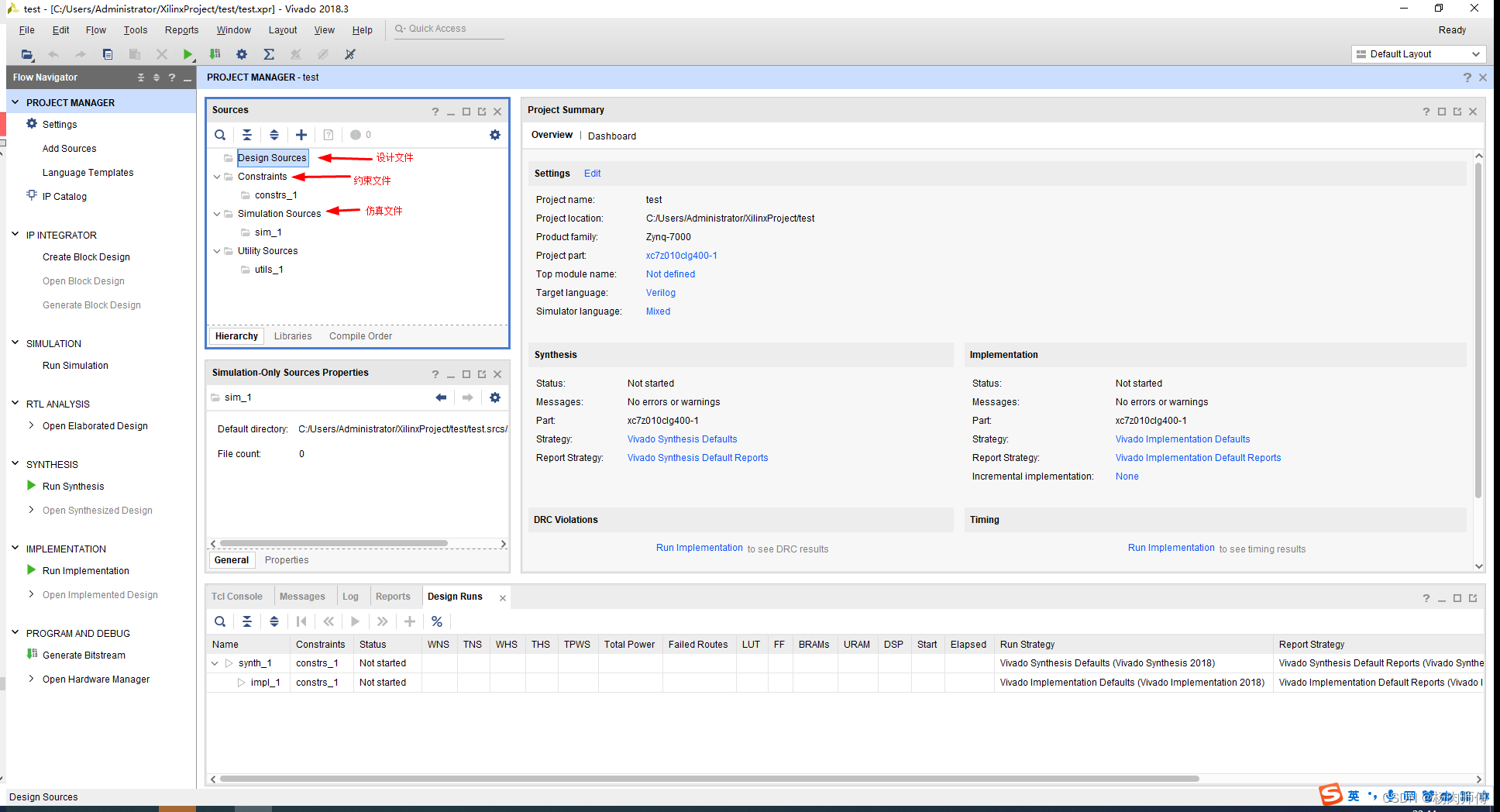

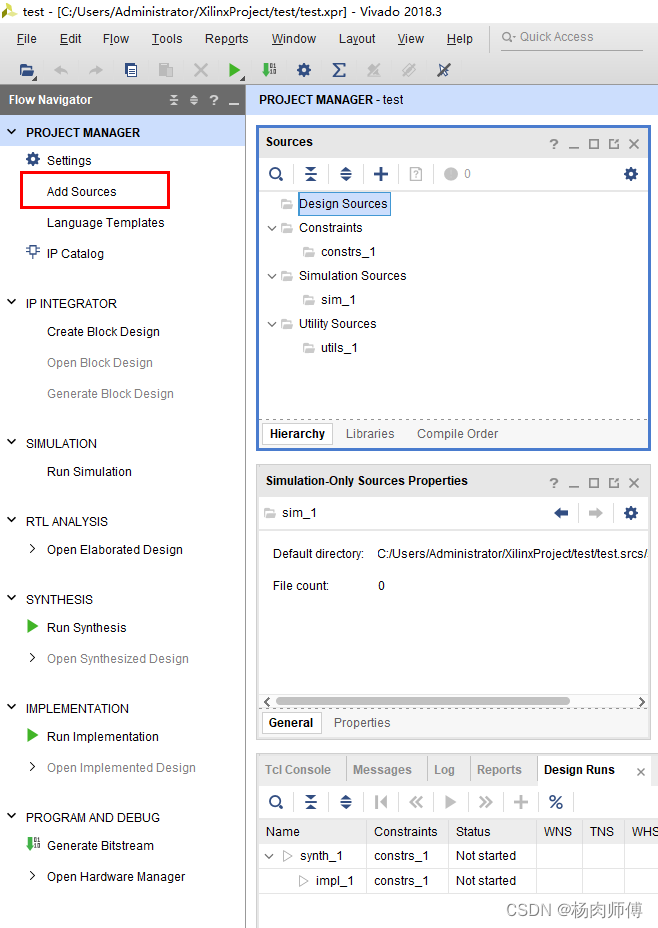

进入vivado的界面，此时工程中还没有源文件。
在这里插入图片描述
整个开发，按照左边流程导航，一步一步点就可以了。
先从project manager开始，点击add sources，添加文件。

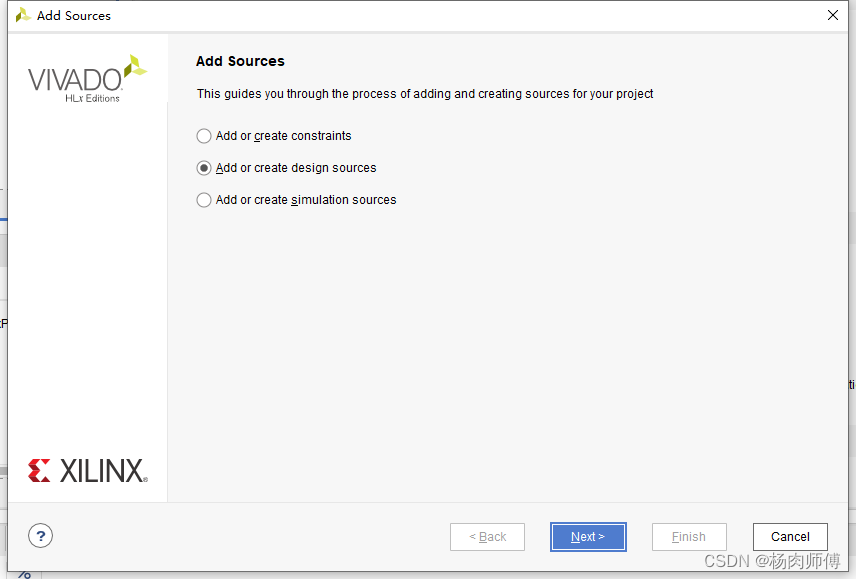

弹出add sources界面，选择add or create design sources，点击next。

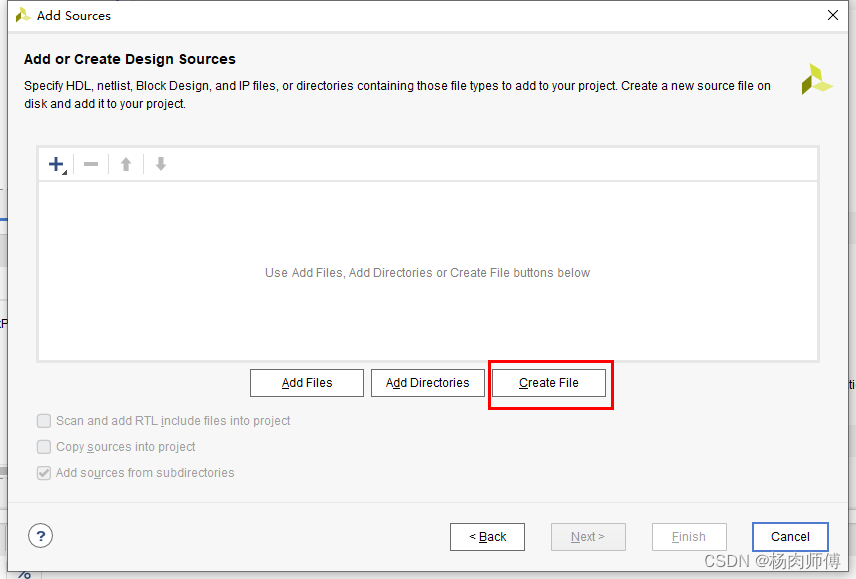

弹出add or create design sources界面，先点击create file，创建文件。
在这里插入图片描述

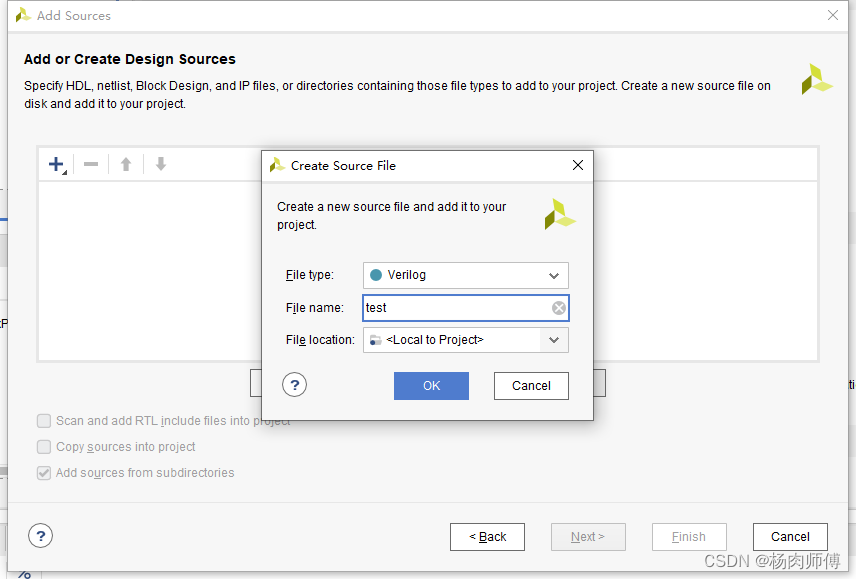

弹出create source file界面，输入file name之后点确认。

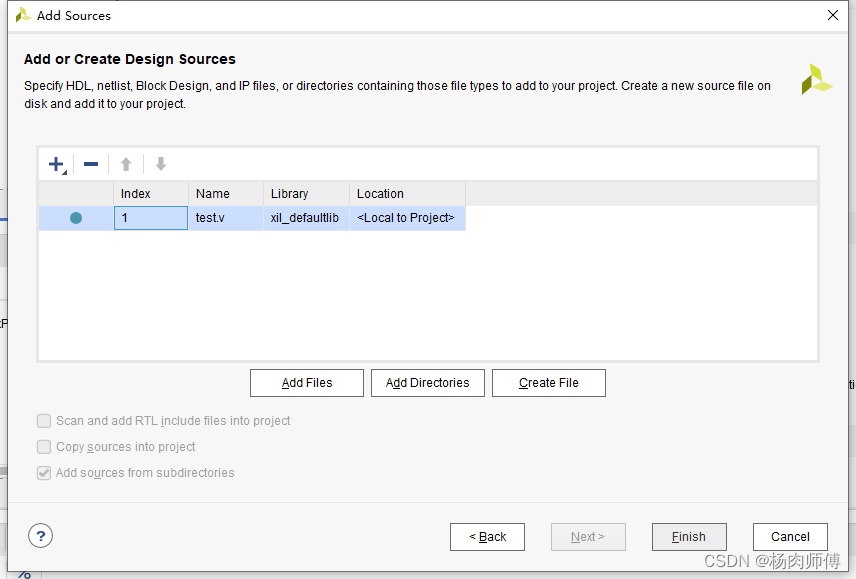

回到add or create design sources界面，此时新创建的文件在列表里，点击finish。

弹出define module界面，这里给出了默认的module名称，可以修改，下面的io prot definitions可以预先定义IO口，这里先不做修改，直接点ok。
在这里插入图片描述
弹出define mode的提示，直接点OK。

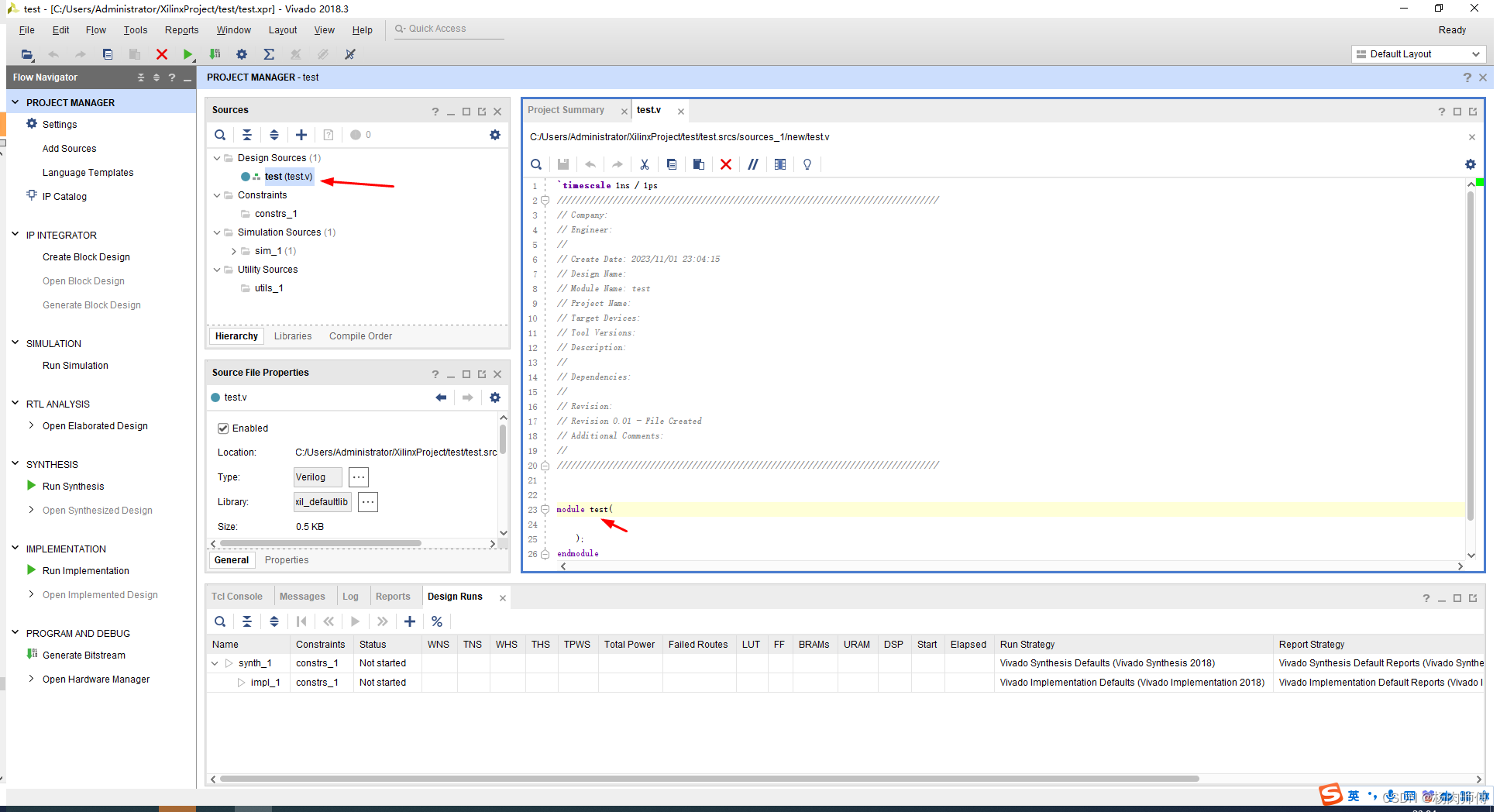

添加文件完成，此时design sources里面多了一个文件，就是刚才这个文件，由于只有一个文件，所以这个文件默认被设做top文件了。
点击文件，打开，可以看到文件中有一些预定义的内容，包括’timescale、文件头注释、module等。
在这里插入图片描述
