摘要

使用STM32cubeMX建立工程，自动生成代码及keil工程，并切换到keil软件中进行编译，编译通过。
本次只是为了建立基本的工程，到编译通过就结束了，没有进行调试。
在编译通过后，发现双击工程名打不开map，查阅资料发现由cubeMX自动生成的工程中，Listing中设置与Output设置生成文件的路径不一致，修改一致后问题解决，可以双击工程名打开map。

---

一、在cubeMX建立工程

打开cubeMX。

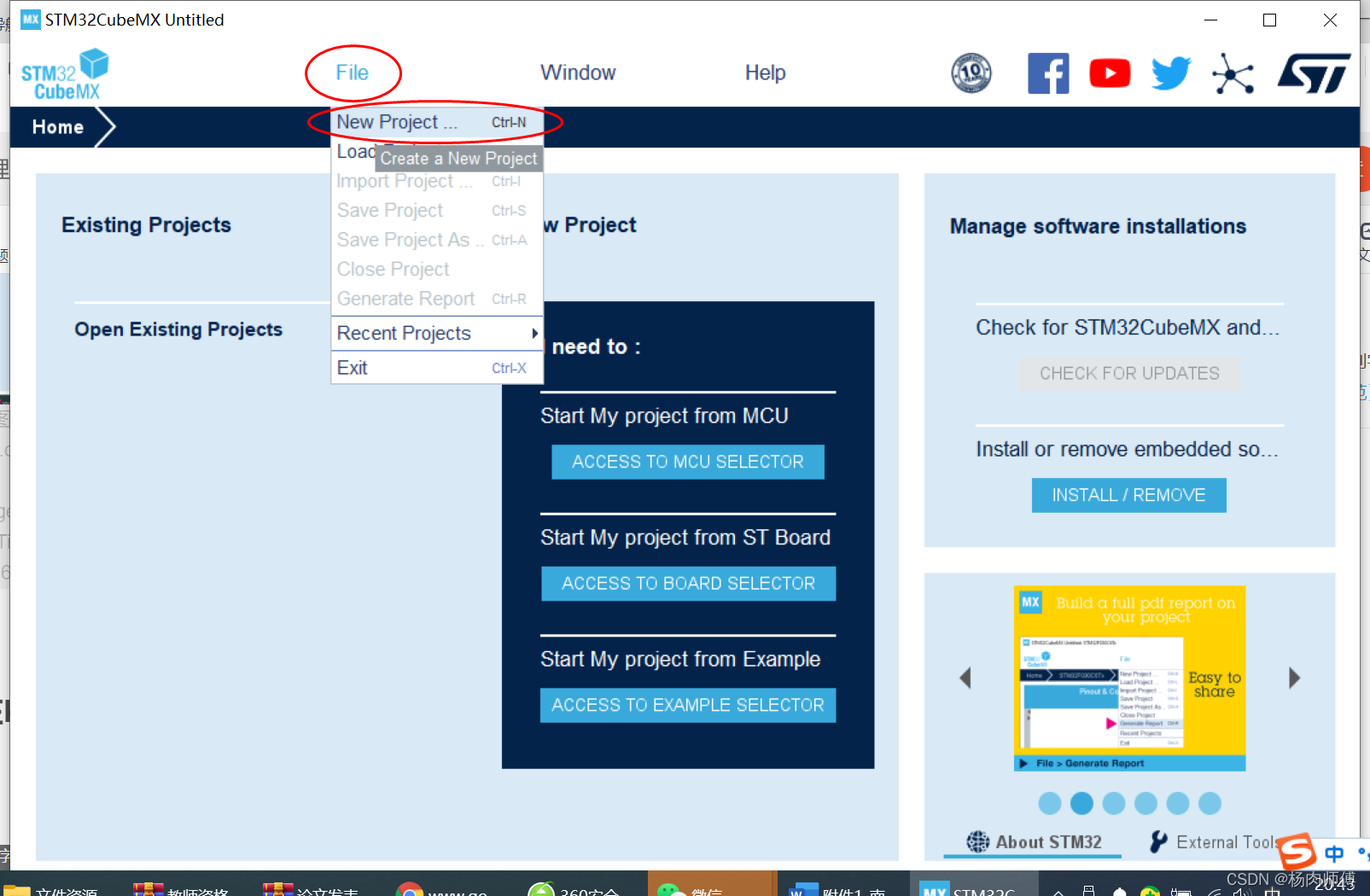

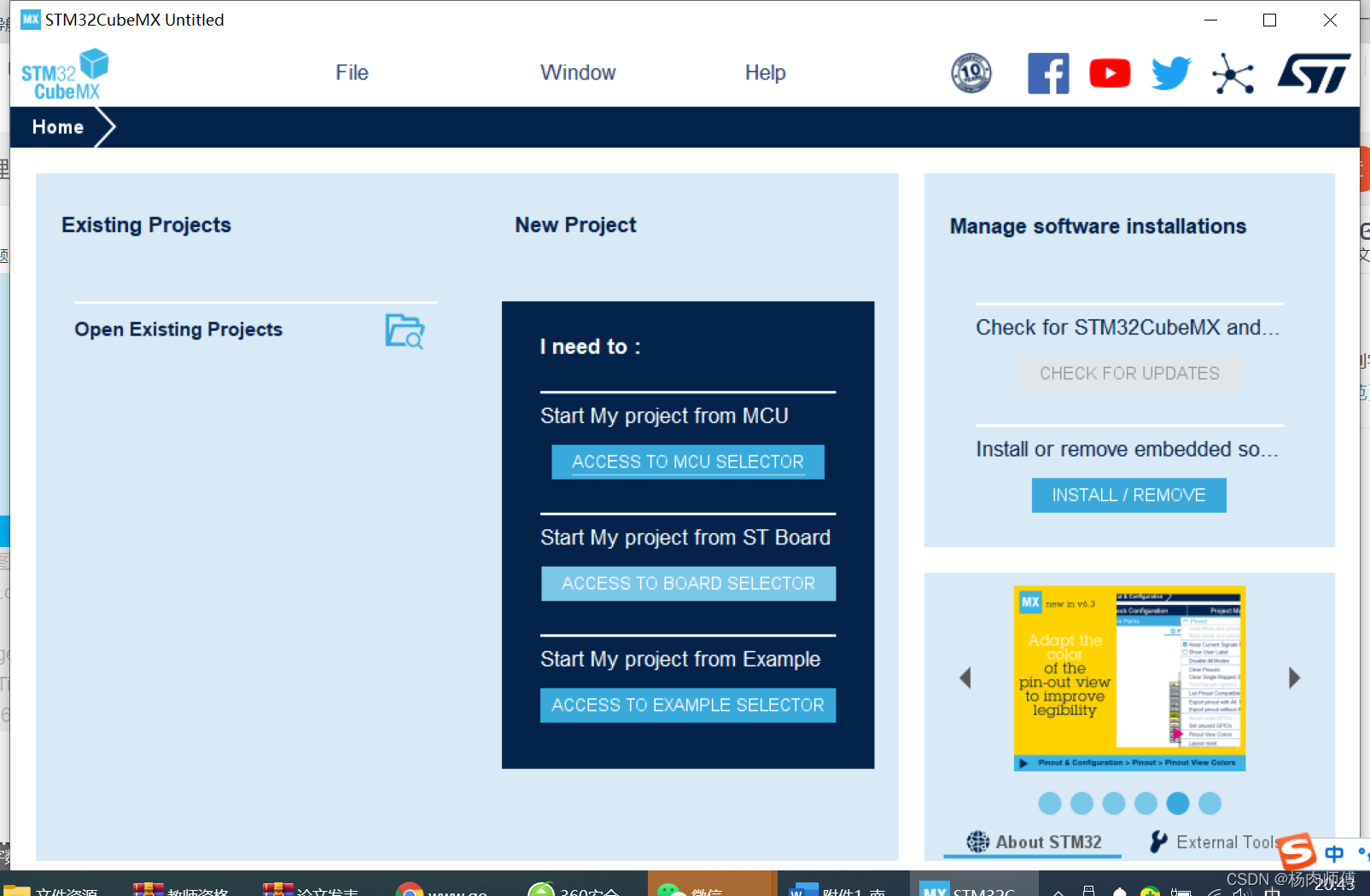

点击file > new project。

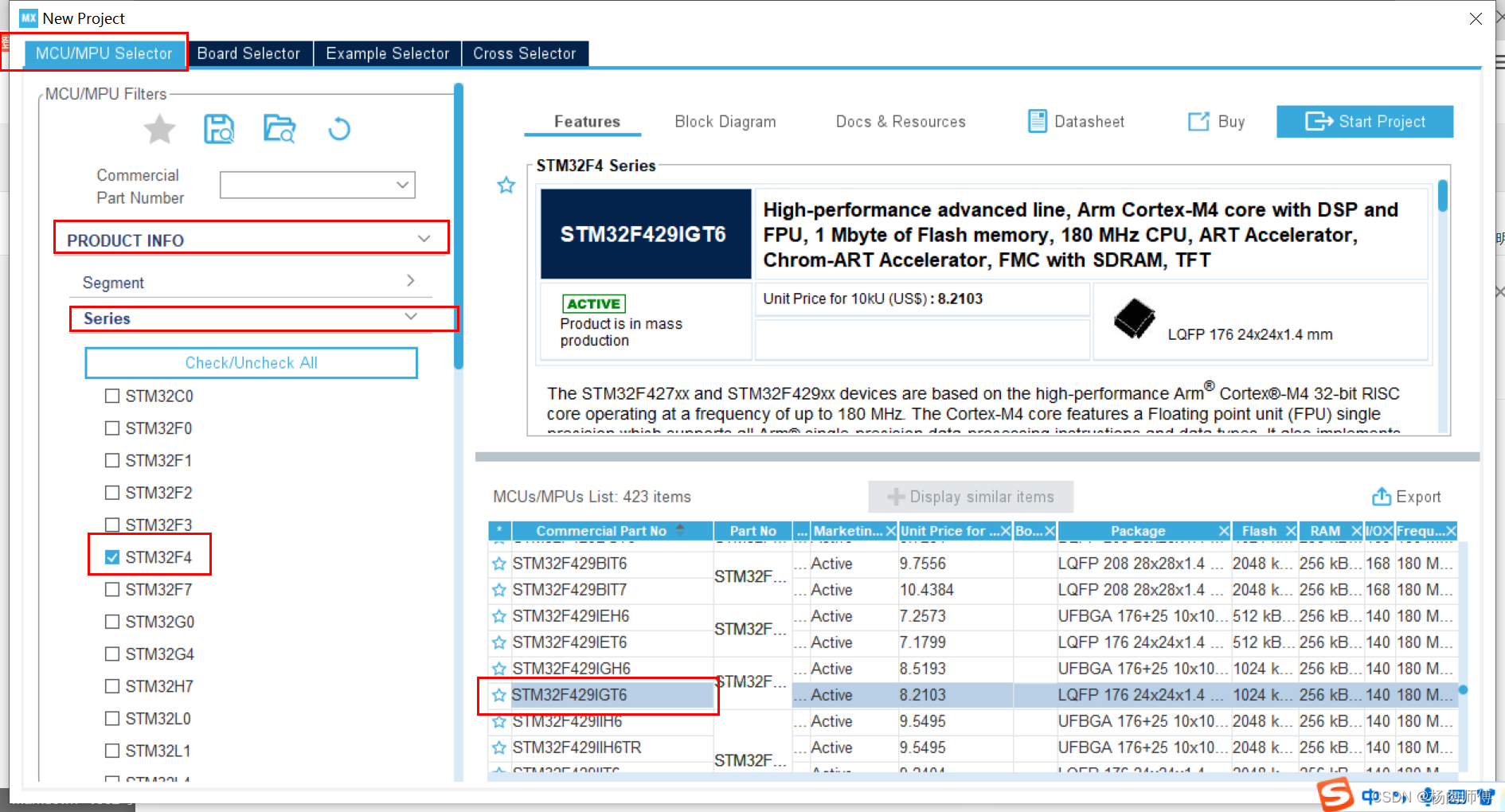

在芯片列表中找到STM32F429IGT6。

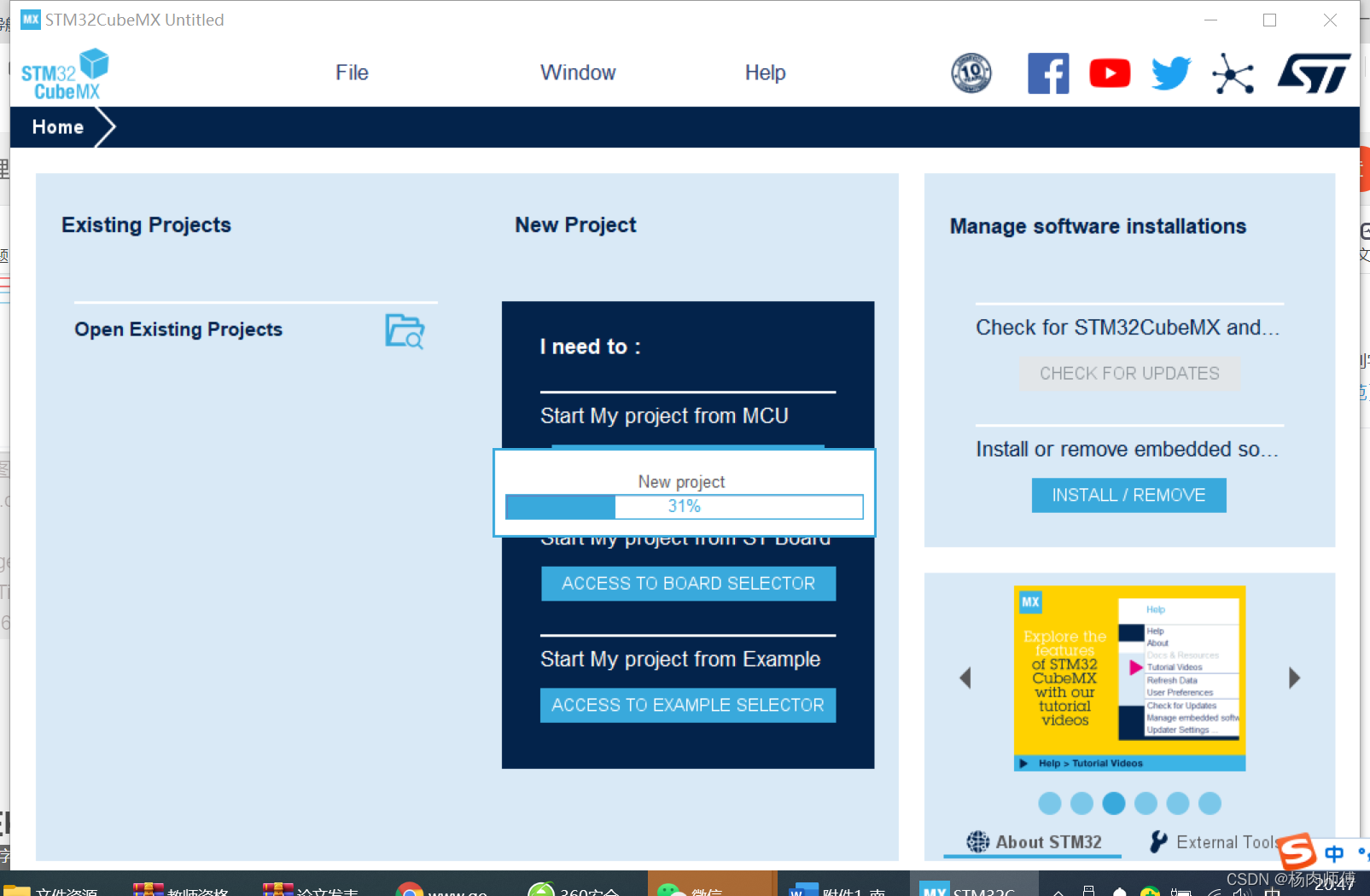

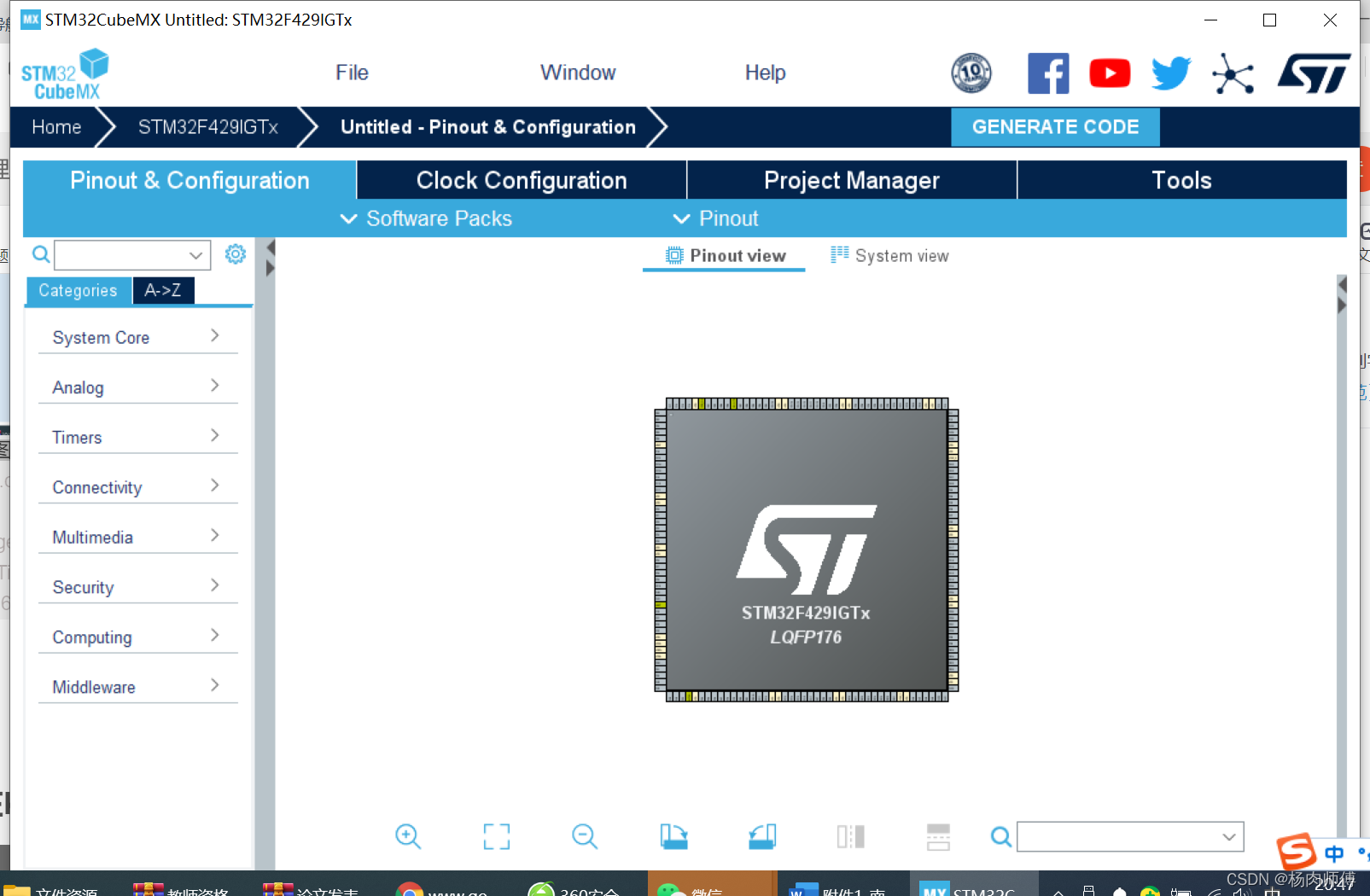

点击建立STM32F429IGT6工程。

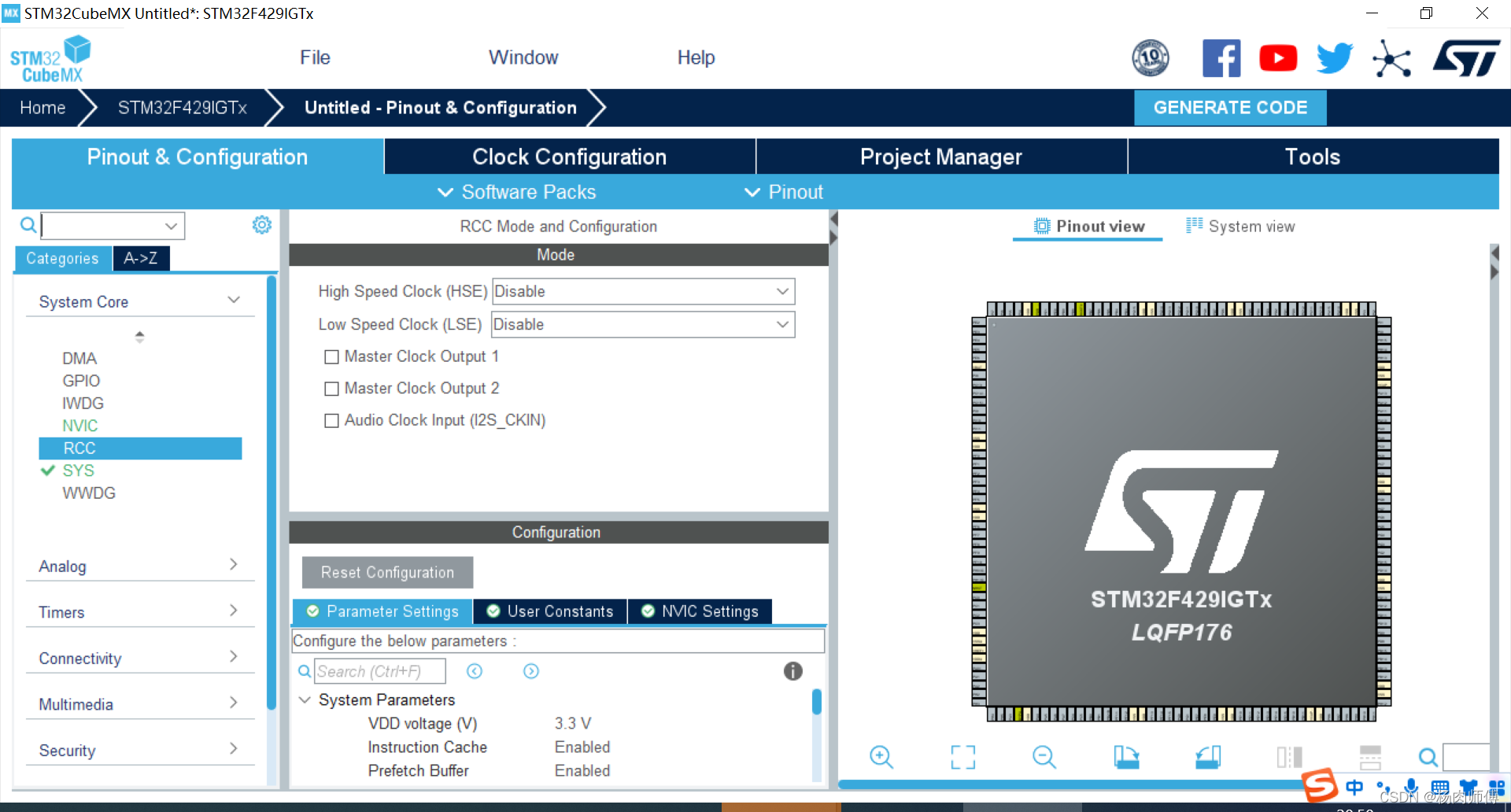

Pinout & Configuration这里不动。

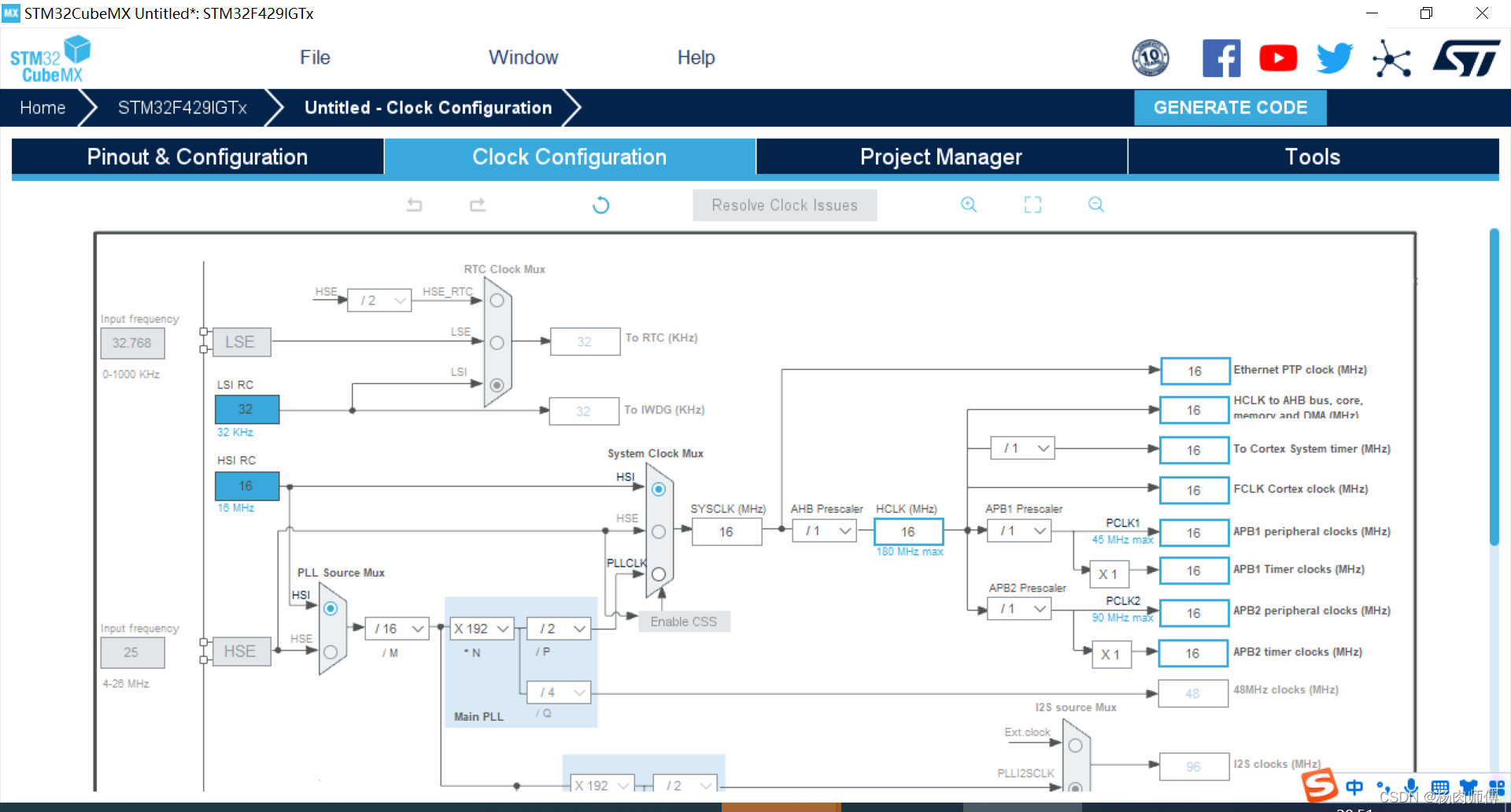

Clock configuration不动。

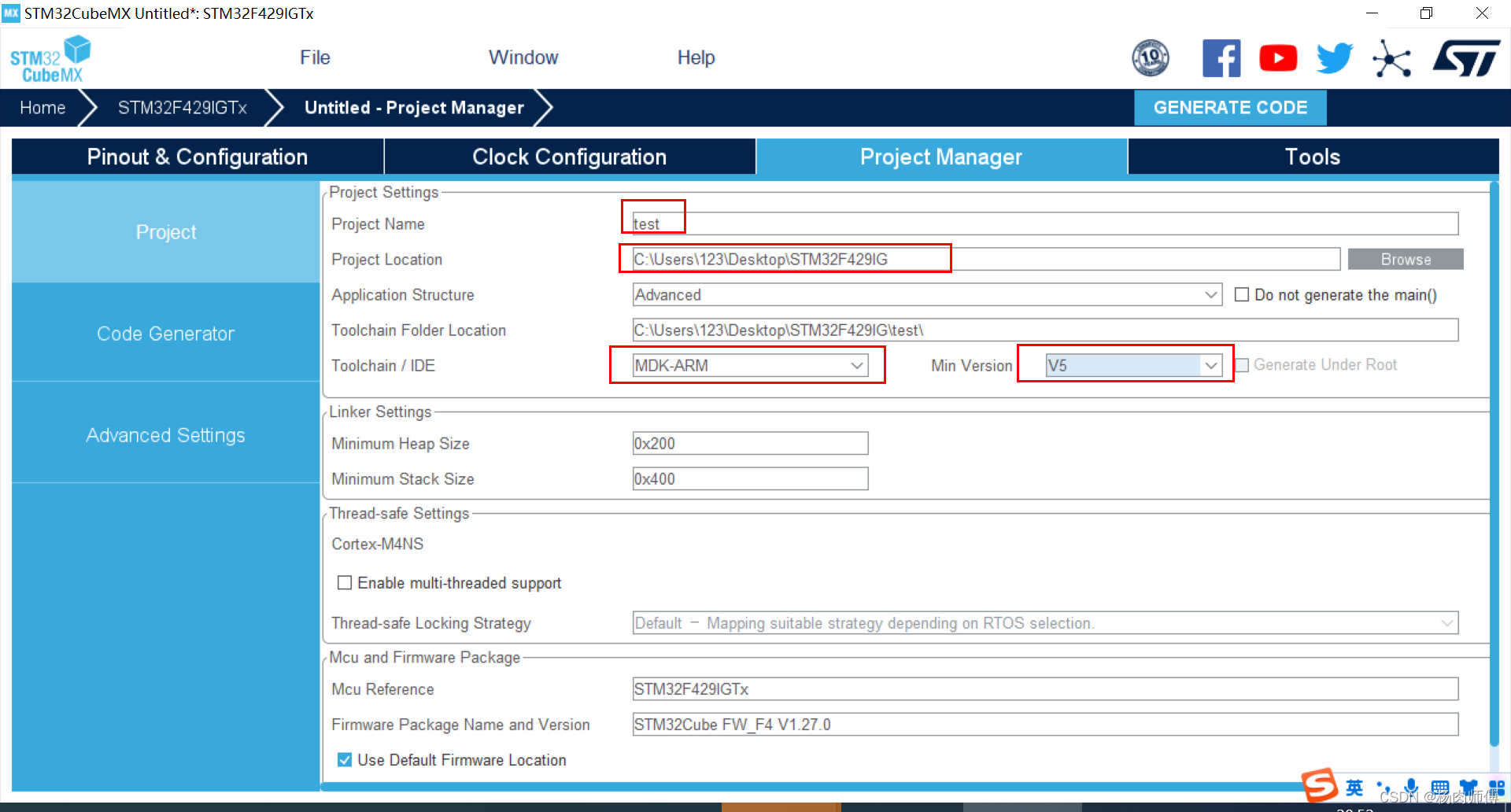

Project Manager这里，Project设置好工程路径、工程名称、开发环境。

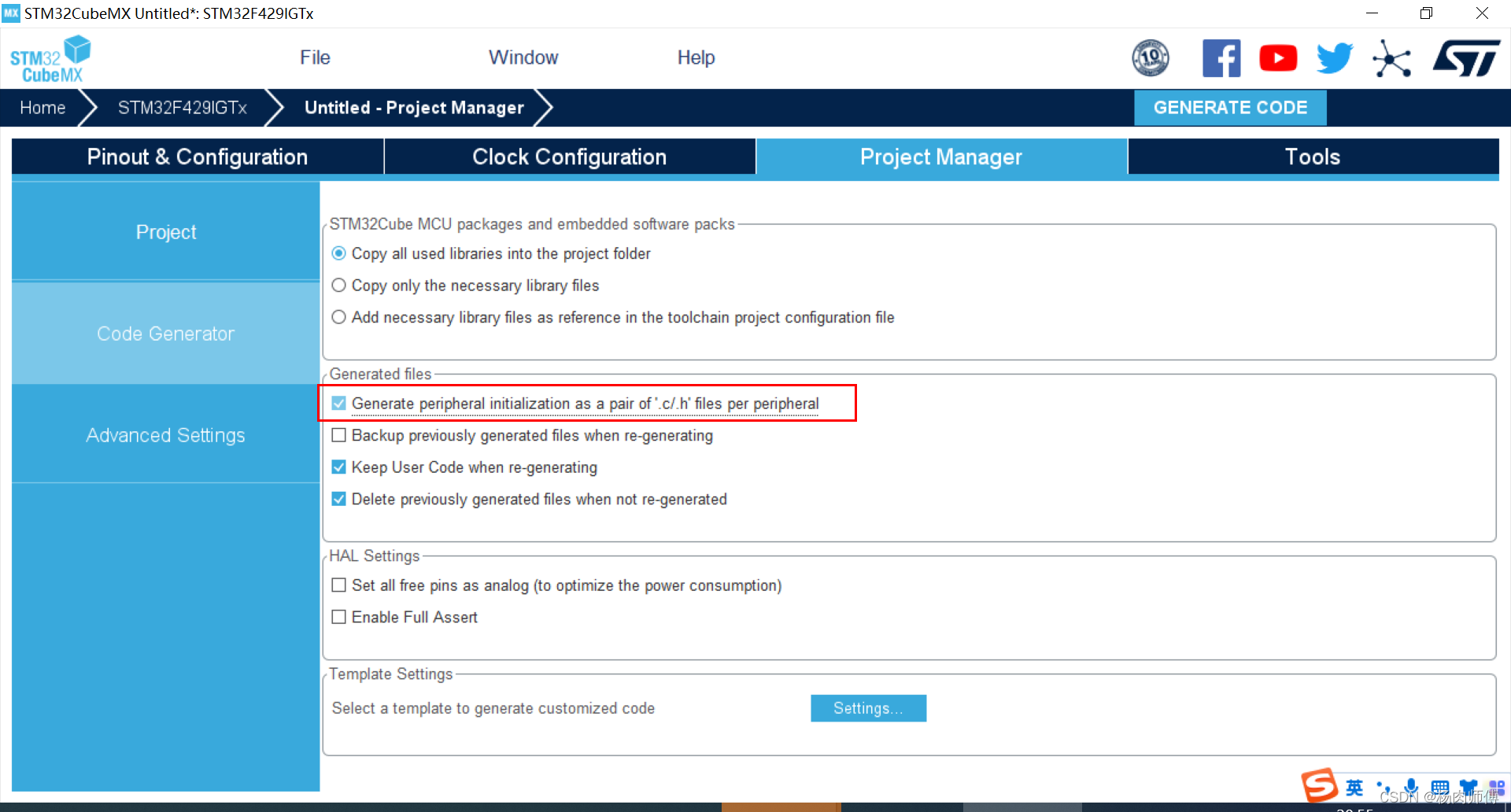

Code Generator这里，比默认多勾选一个生成单独的.c和.h文件，不然一堆代码全在main里面不好找。

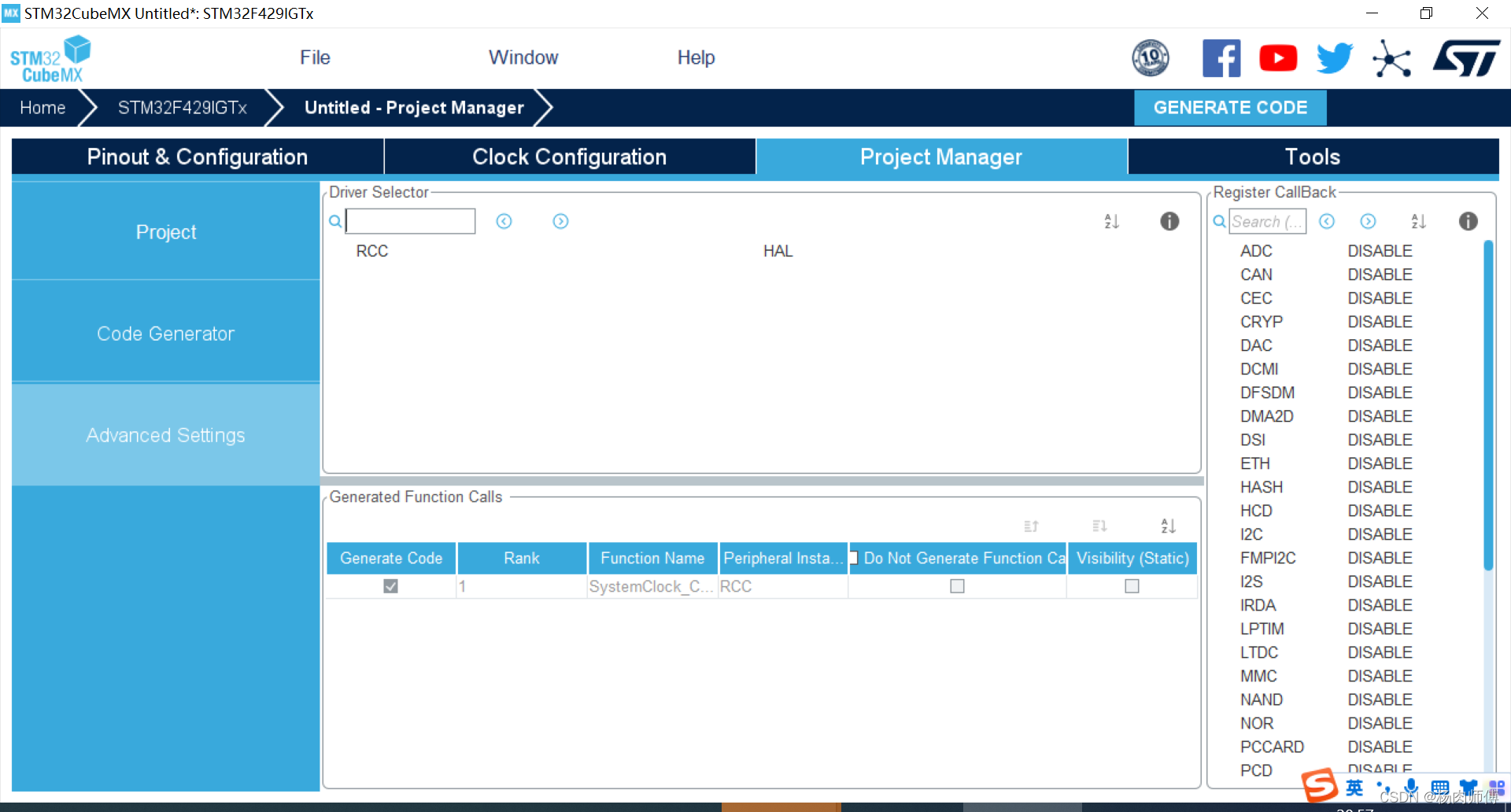

Advanced Settings这里只用了RCC，库选择HAL。

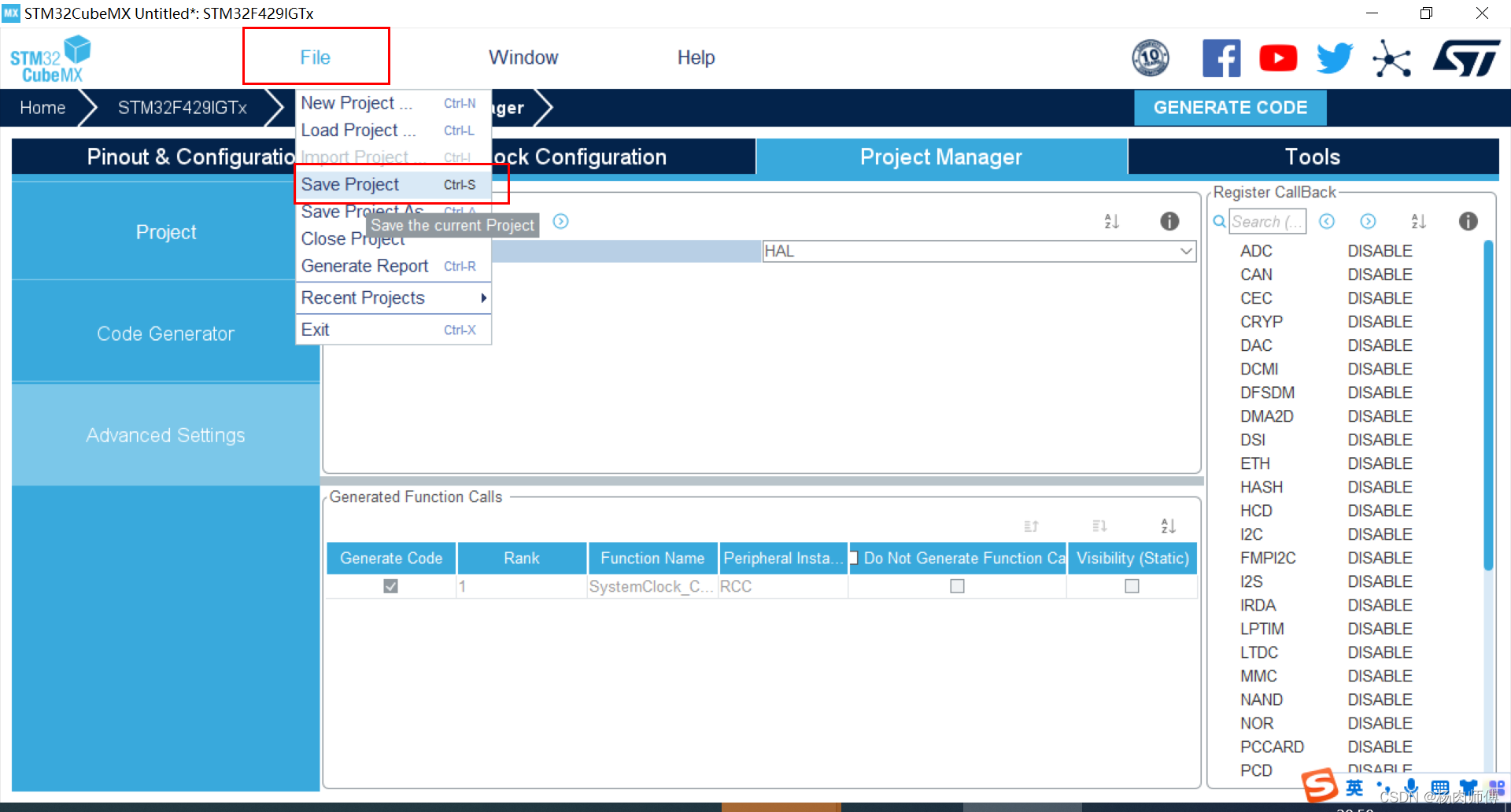

保存工程。

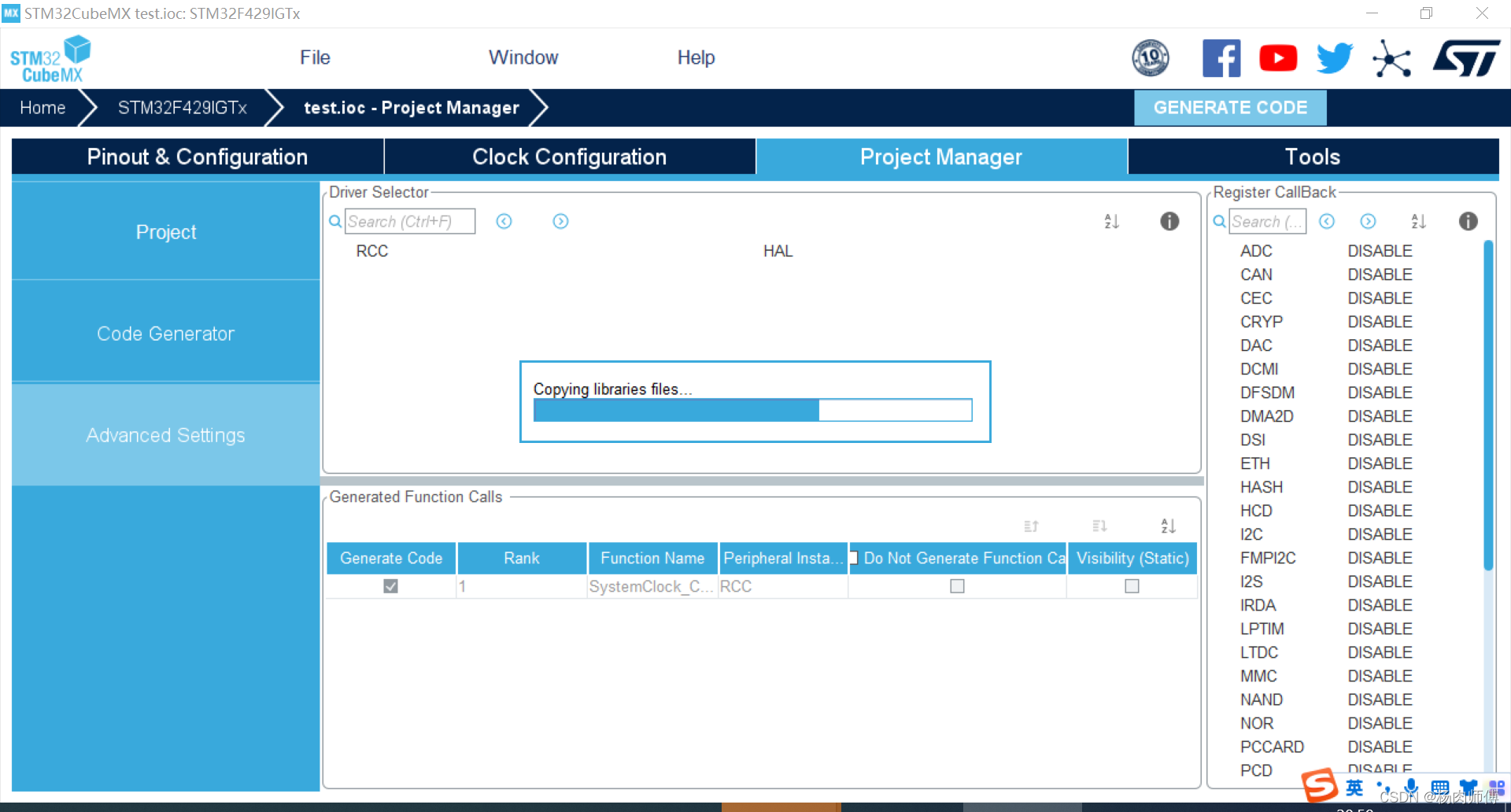

点Generate code生成代码。

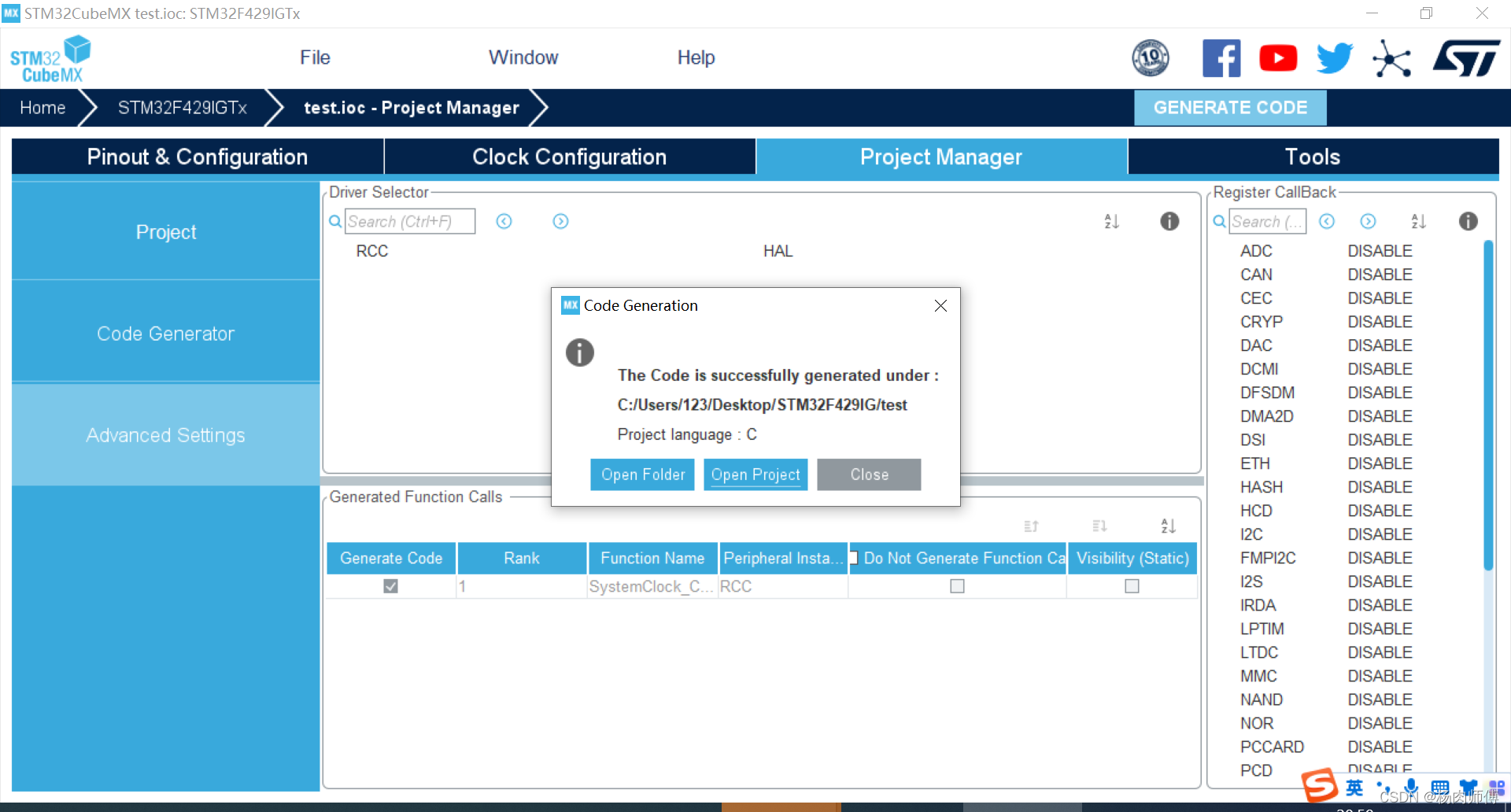

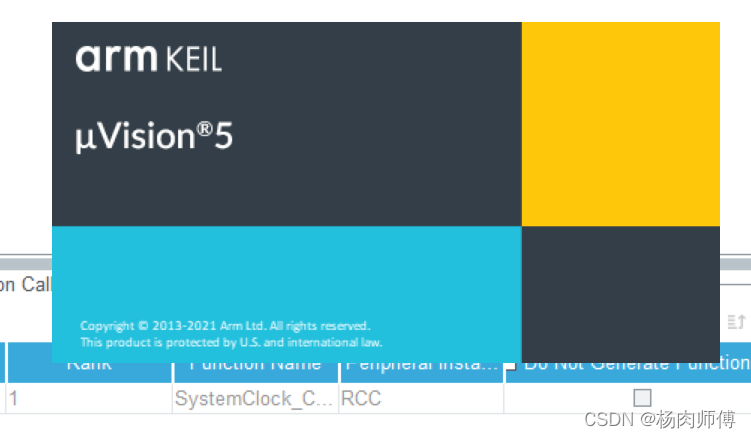

生成代码之后，可以直接点Open Project打开工程。

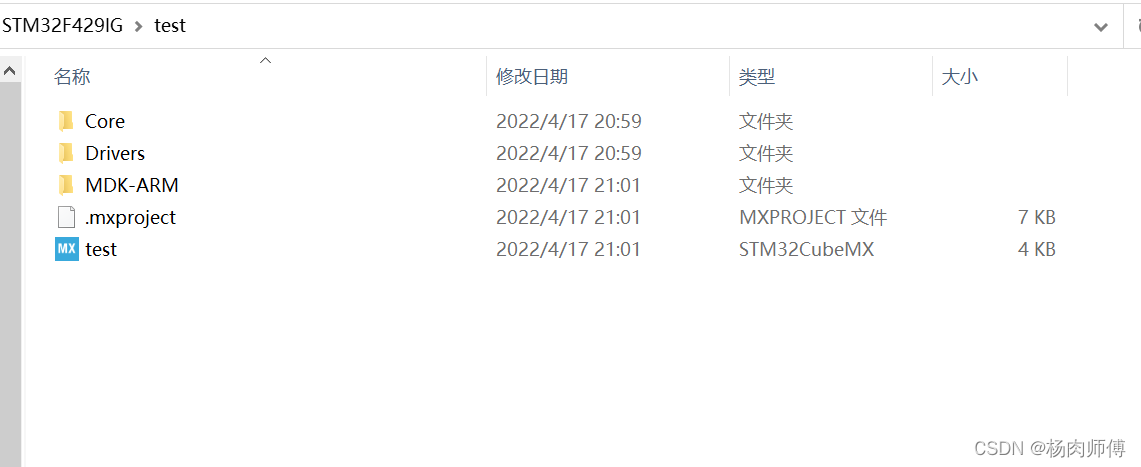

查看生成代码的文件夹。
其中，Core是生成的初始化代码，Drivers是ST的库，MDK-ARM存放keil-MDK工程相关文件。

二、在keil编译工程

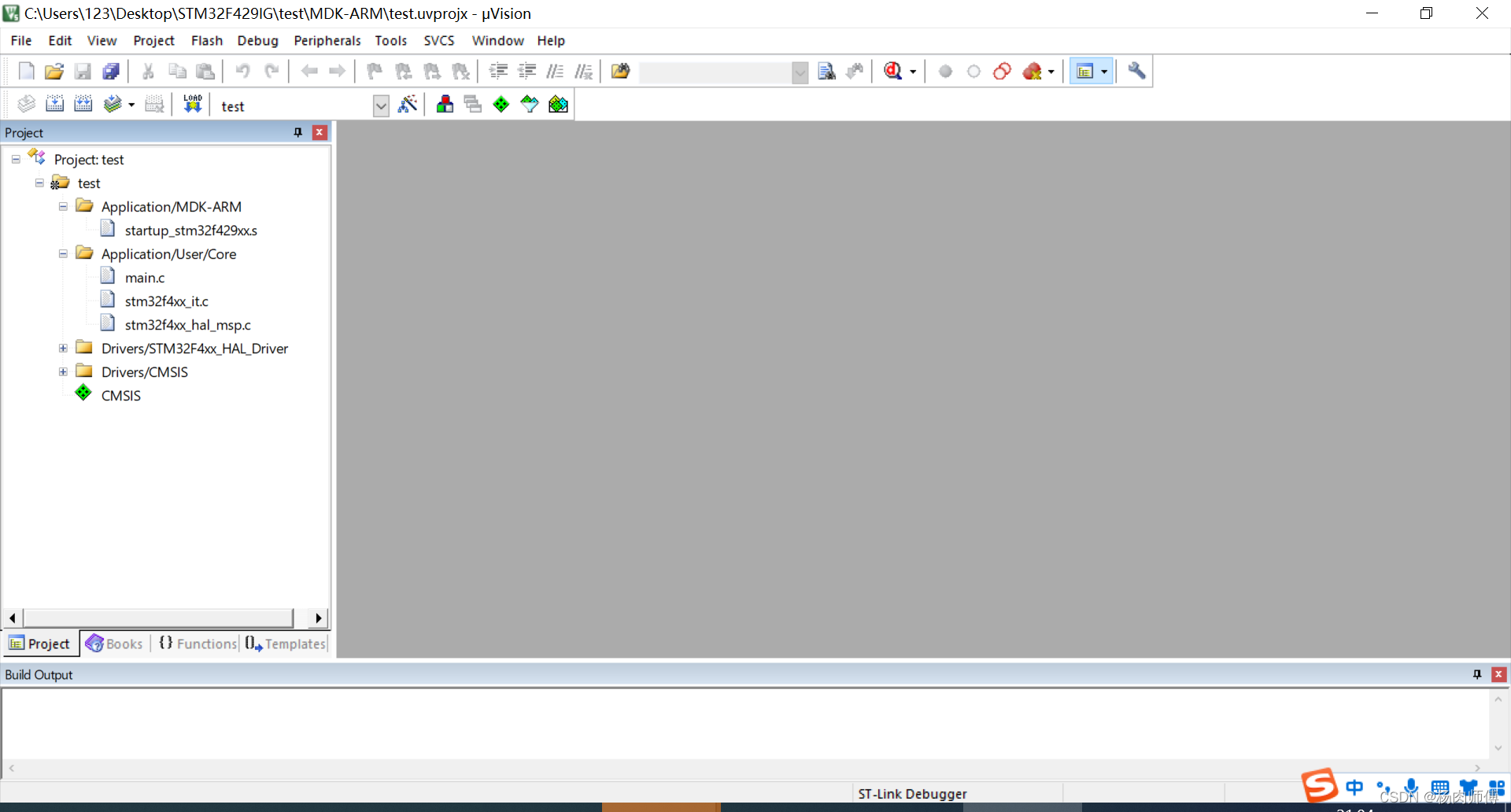

之前cubeMX生成的代码，可以直接从cubeMX点击打开，也可以从MDK-ARM文件夹中点击工程文件打开keil工程。

工程的设置是直接被设置好的。

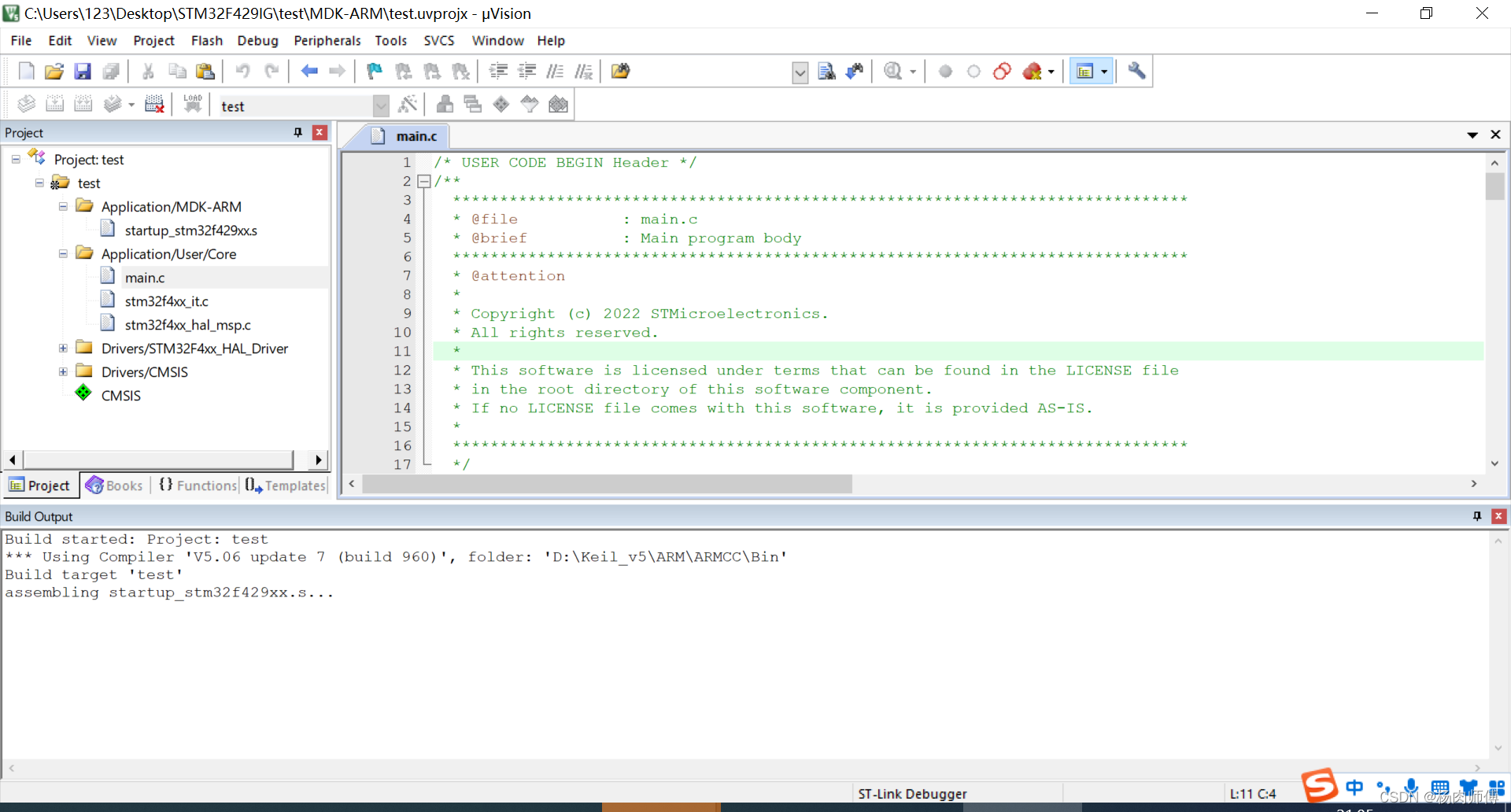

直接点编译进行编译。

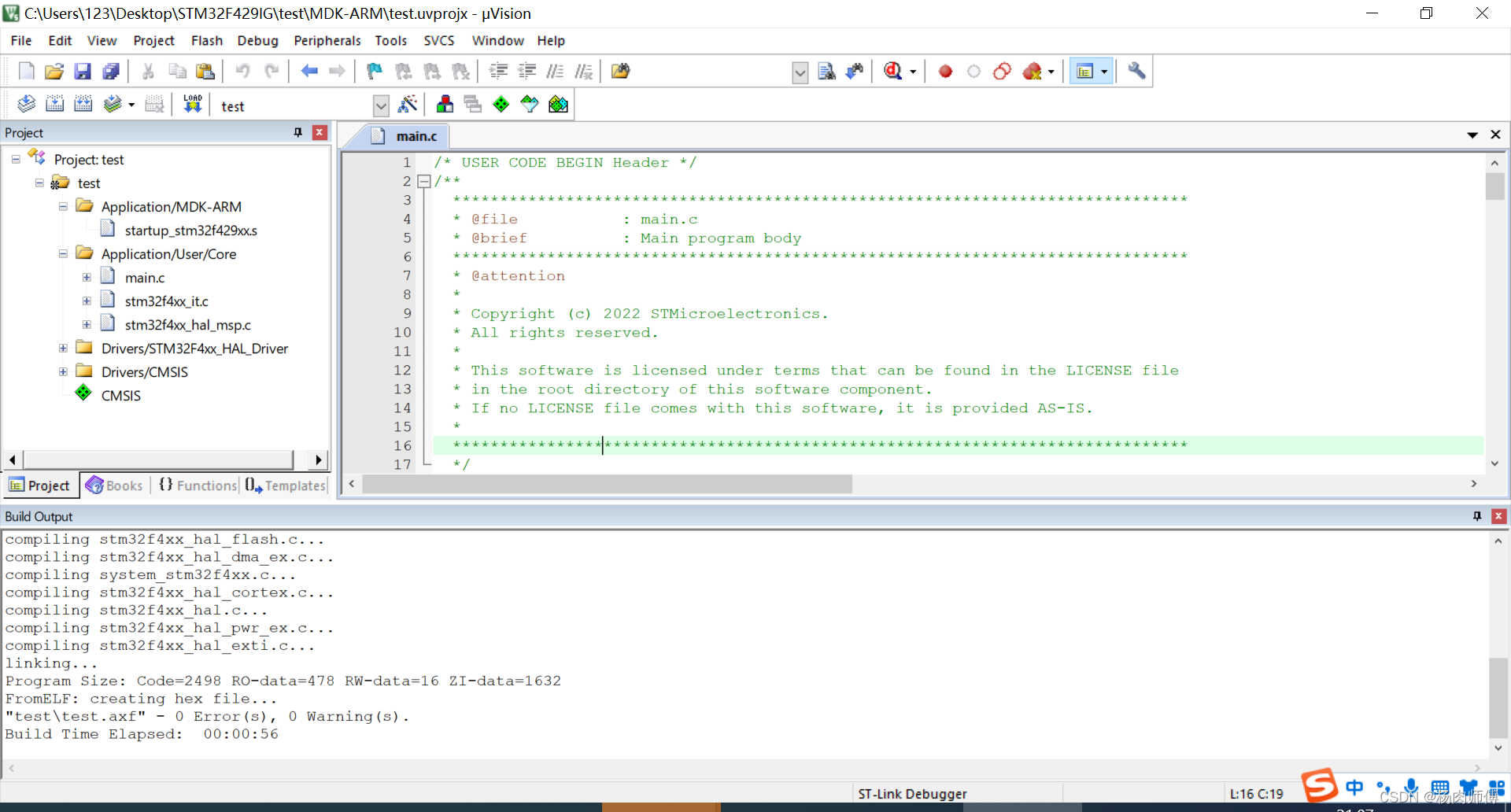

编译通过。

三、遇到双击工程打不开map的问题

编译通过后，双击工程名打不开map文件，网上查阅别人的文章后发现，由cubeMX自动生成的工程中，output中设置生成输出文件的路径为工程文件目录的下一级文件夹，而listing中设置的路径是工程文件的目录，两者不是同一个目录，所以直接双击打不开，在listing中设置修改目录为与output中输出文件的目录一致就解决了。

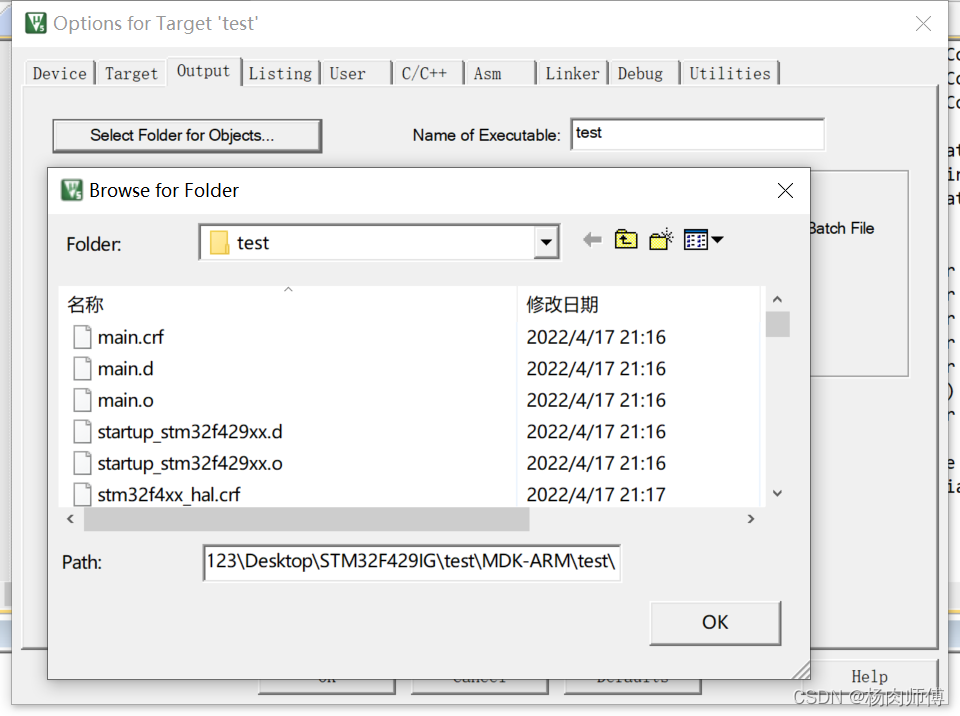

output中是工程目录下的test文件夹（我前面建工程时叫的test）

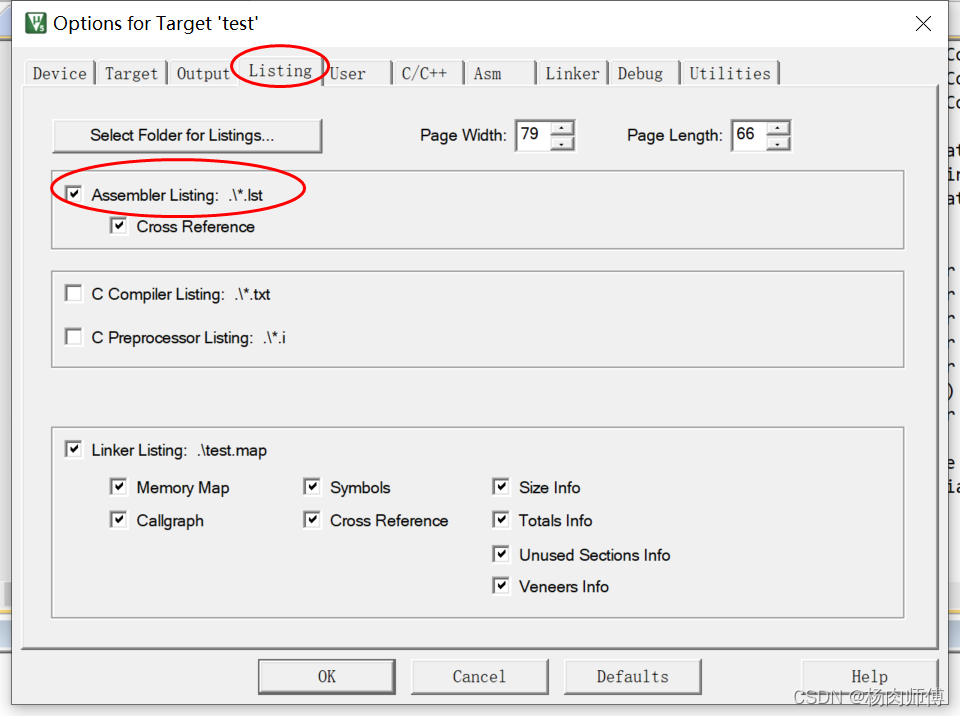

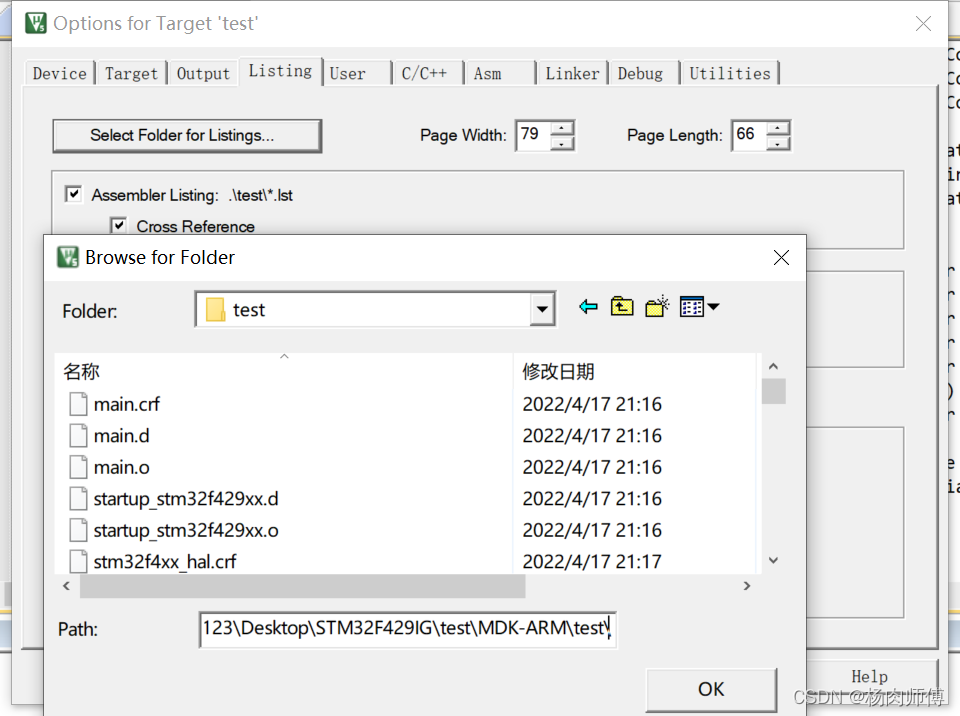

listing中的路径直接是工程目录。

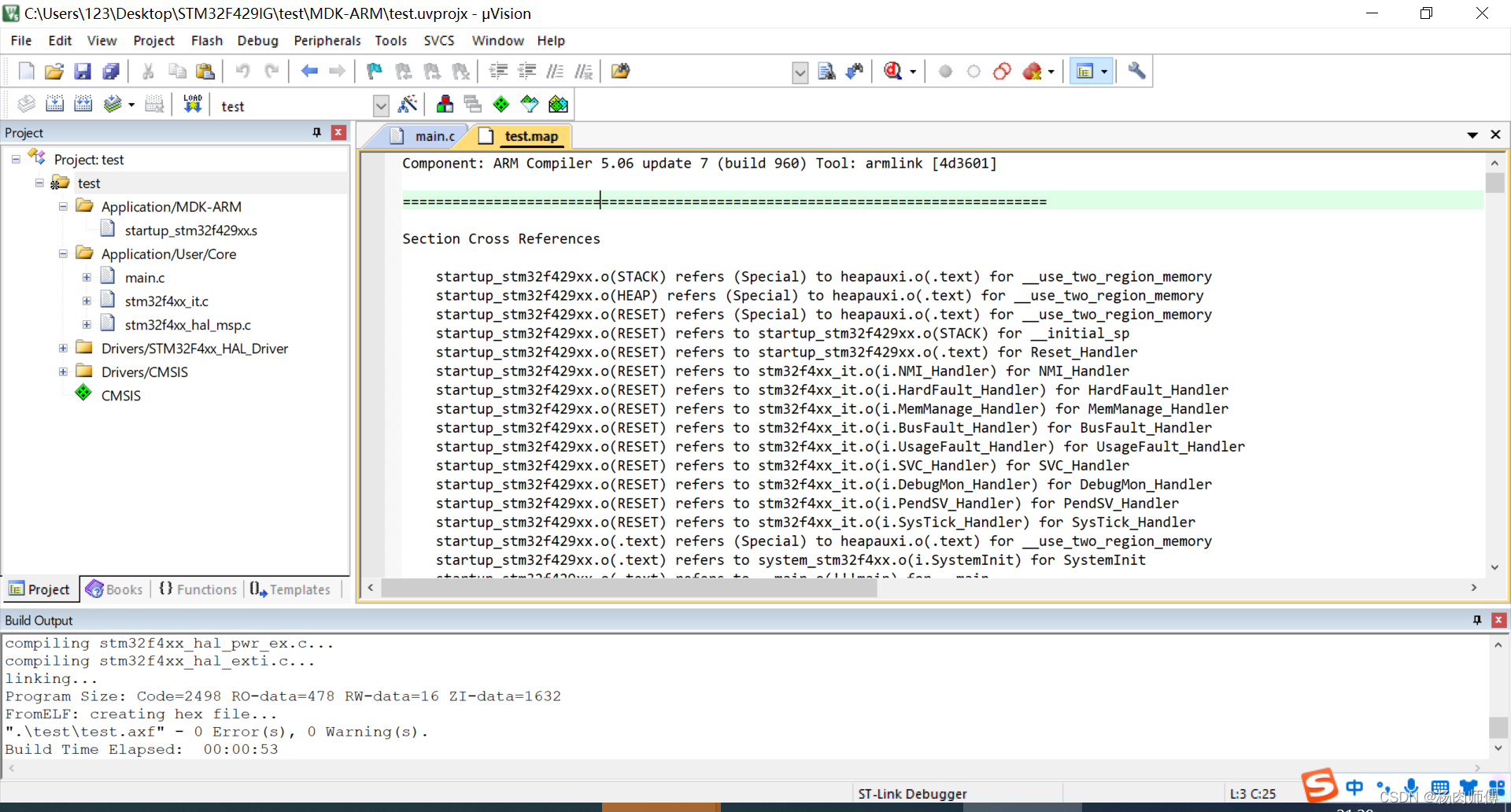

修改后解决，可以直接双击工程名打开map。
