14、矩阵键盘

矩阵键盘介绍

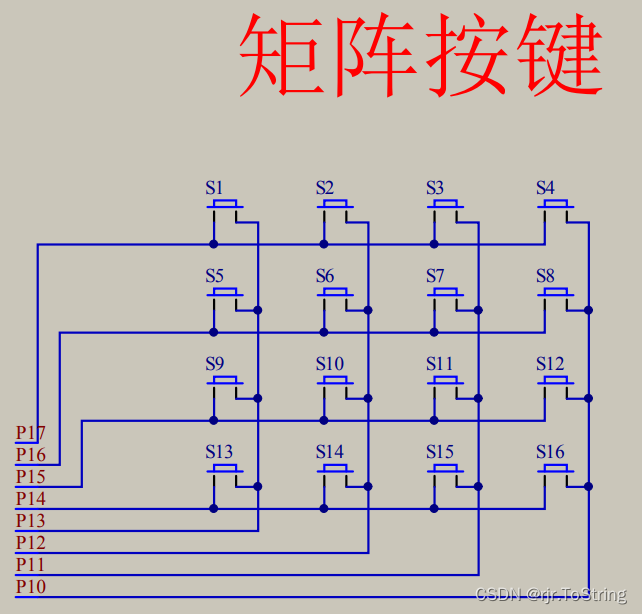

在键盘中按键数量越多时，为了减少I/O口的占用，通常将按键排列成矩阵形式
采用逐行或逐列的“扫描”，就可以读出任何位置按键的状态

扫描的概念

数码管扫描（输出扫描）
原理：显示第1位—>显示第2位—>显示第3位—>显示第4位…,然后快速循环这个过程，最终实现所有数码管同时显示的效果
矩阵键盘扫描（输入扫描）
原理：读取第1行（列）—>读取第2行（列）—>读取第3行（列）—>读取第4行（列）…,然后快速循环这个过程，最终实现所有按键同时检测效果
以上两种扫描方式的共性：节省I/O口

main.c

#include <REGX52.H>
//以下两个"Delay.h"和"LCD1602.h"在往期中已经提供，不在重复贴出展示
#include "Delay.h"
#include "LCD1602.h"

unsigned char KeyNum;

void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"MatrixKey:");
	while(1)
	{

		KeyNum=MatrixKey();
		if(KeyNum)
		{
			LCD_ShowNum(2,1,KeyNum,2);
		}
	}
}

MatrixKey.c

#include <REGX52.H>
#include "Delay.h"

//如果按键按下不放，程序会停留在此函数，松手的一瞬间，返回按键键码（先列后行）
unsigned char MatrixKey()
{
	//存储按键数字
	unsigned char KeyNumber=0;

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}

MatrixKey.h

#ifndef __MATRIXKEY_H__
#define __MATRIXKEY_H__

unsigned char MatrixKey();

#endif
