二维作图命令

MATLAB 中最常用也是最基本二维作图命令为plot, plot函数针对向量或矩阵的列来绘制曲线的. 调用plot函数的常用格式有以下几种
• plot(x): 当x为一向量时, 以x元素的值为纵坐标, x的序号为横坐标值绘制曲线. 当x为一实矩阵时, 则以其序号为横坐标, 按列绘制每列元素值相对于其序号的曲线, 当x为 m × n矩阵时, 就有 n 条曲线。
• plot(x,y): 以x元素为横坐标值, y元素为纵坐标值绘制曲线.
• plot(x,y1,x,y2,...): 以公共的x元素为横坐标值, 以y1, y2... 元素为纵坐标值绘制多
条曲线.
值得注意的是, 在上面的每种用法中, 还可额外指定颜色, 点型或线型来区分不同的数据组. 下
面给出一个简单的实例:

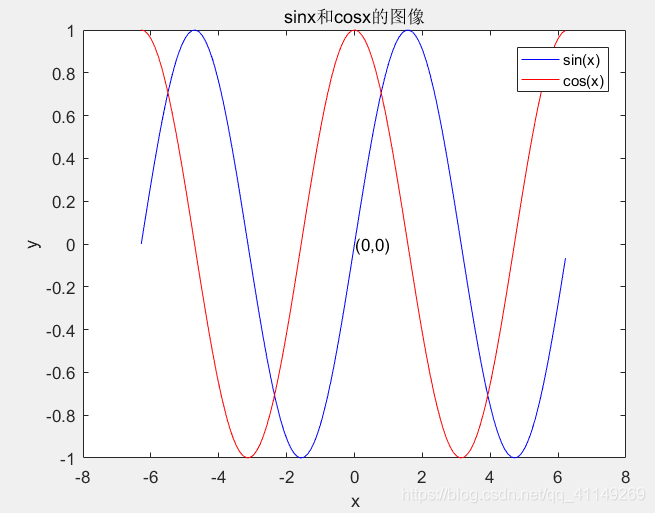

% 画sin和cos曲线
x = -2*pi:0.1:2*pi;
y1 = sin(x);
y2 = cos(x);
figure('position',[80,80,500,500]) % 图的坐标是(80,80),大小是700x700
plot(x, y1, '-b');
hold on
plot(x, y2, '-r');
xlabel('x')
ylabel('y')
text(0,0, '(0,0)')
title('sinx和cosx的图像')
legend('sin(x)', 'cos(x)')
