第一课

1、课程内容介绍

  1. 管理
  2. 备份恢复
  3. 多租户
  4. SQL

网络基础
Linux基础

应用部署+RAC+Dataguard

2、认识网络设备

网线、光纤、网线钳、水晶头、测线仪、查线仪、交换机、路由器

1.网络设备
网线
网线有两种做法:8根线、电话线4根线
1.交叉线
2.直通线

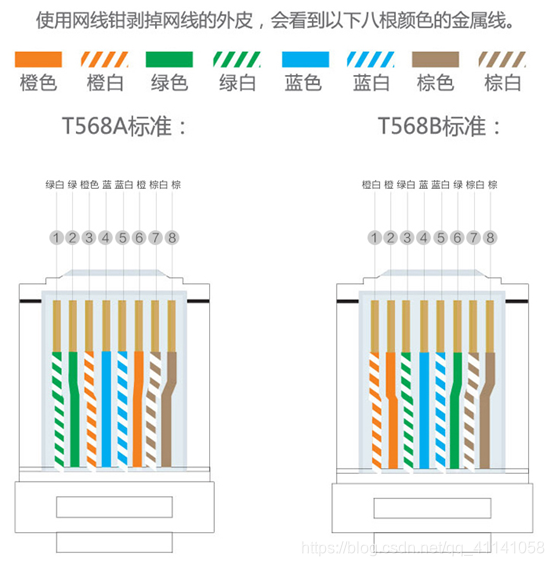

线序:
T568A标准:绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
T568B标准:橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

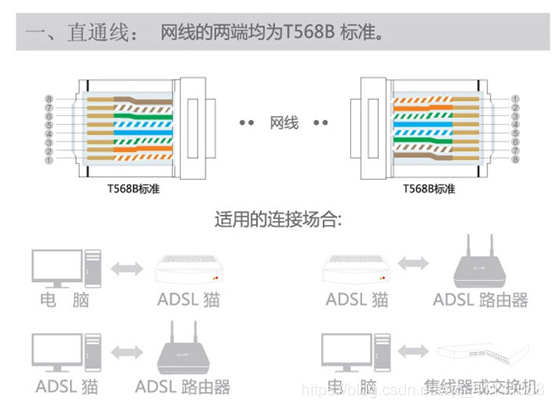

直通线:2头线序一致,一般为T568B

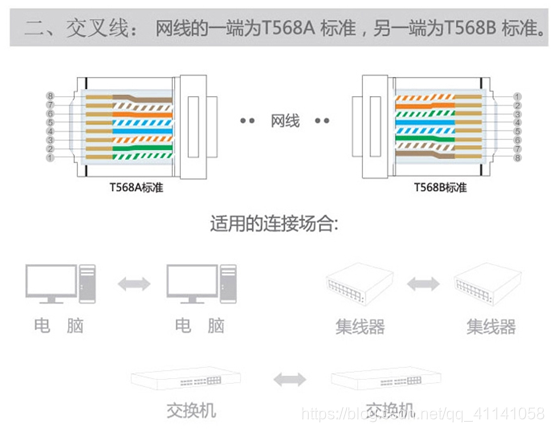

交叉线:一头为T568A,另一头为T568B
1,3 2,6交换

制作网线:
工具:网线+水晶头+网线钳
水晶头也即RJ45
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
直通线:异种设备
交叉线:同种设备
在这里插入图片描述

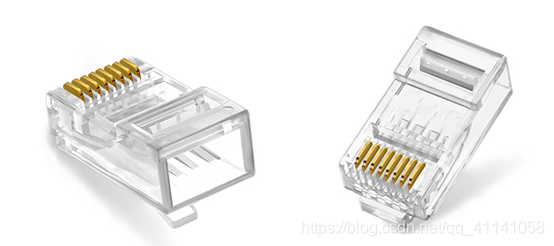

水晶头:

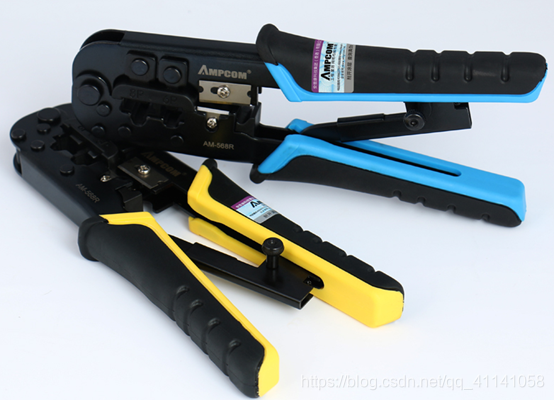

网线钳:
在这里插入图片描述

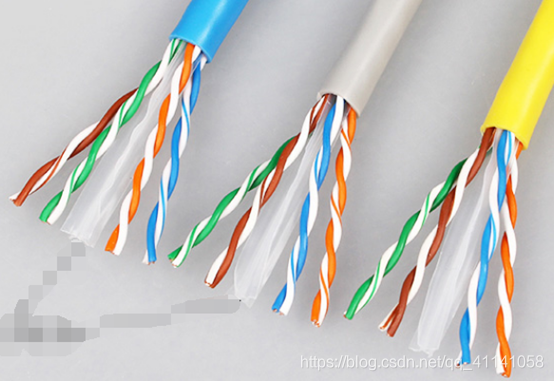

网线(也称为双绞线):
非屏蔽双绞线(UTP=UNSHIELDED TWISTED PAIR)
屏蔽双绞线(STP=SHIELDED TWISTED PAIR)
在这里插入图片描述
在这里插入图片描述

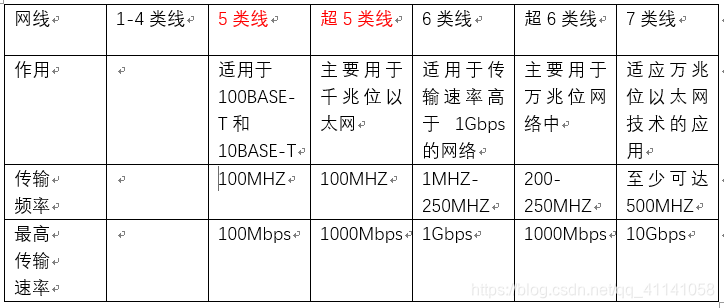

如何区分:
线缆上有标识:
5类:CAT5
6类:CAT.6
超6类:CAT.6A
7类:CAT.7

传输距离:5类、6类都是100M

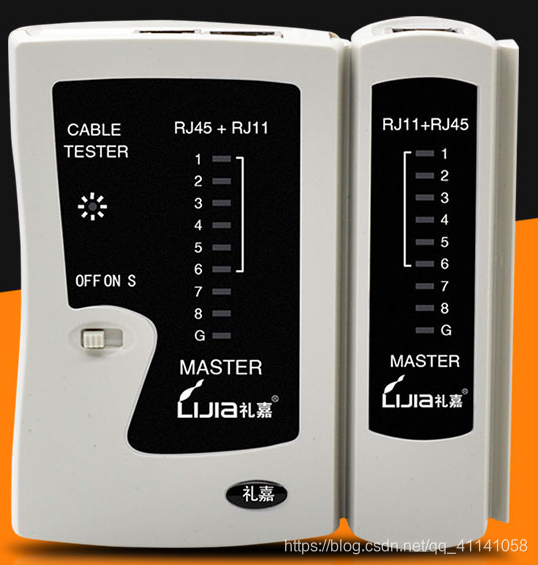

测线仪:
在这里插入图片描述

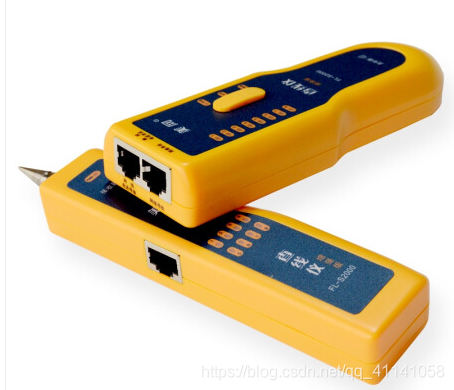

查线仪:
在这里插入图片描述

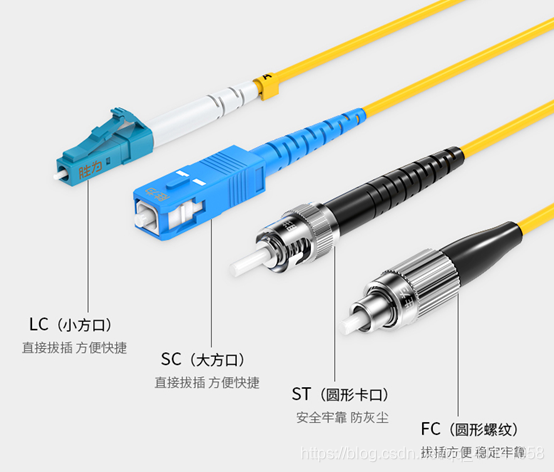

光纤
分类:单模、多模
在这里插入图片描述

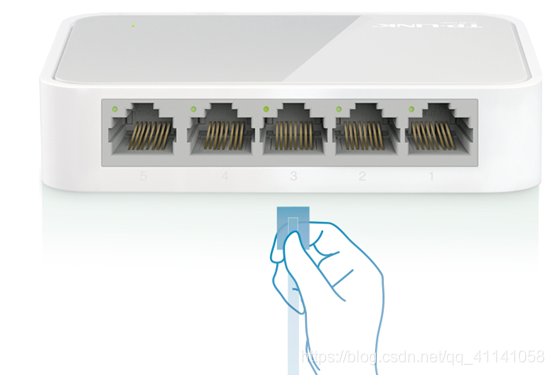

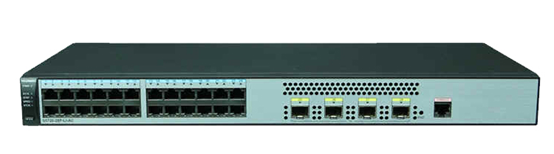

交换机
在这里插入图片描述
路由器+交换机+无效 +光猫
LAN+WLAN
在这里插入图片描述

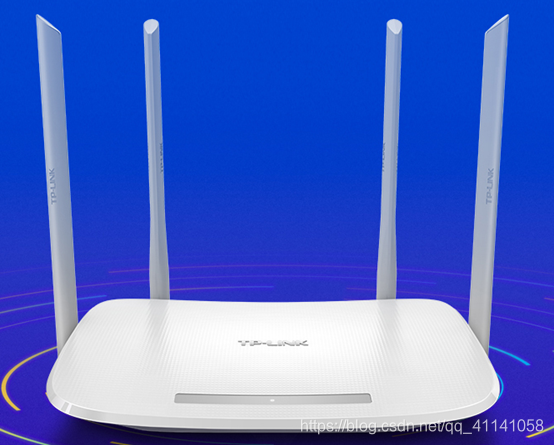

路由器
在这里插入图片描述
