I2C协议简介

I2C协议简介

一.硬件连接
I2C 是 NXP 公司设计的，I2C 使用两条线在主控制器和从机之间进行数据通信。一条是 SCL(串行时钟线)，另外一条是 SDA(串行数据线)，这两条数据线需要接上拉电阻，总线空闲的时候 SCL 和 SDA 处于高电平。I2C 总线标准模式下速度可以达到 100Kb/S，快速模式下可以达到 400Kb/S。I2C 总线工作是按照一定的协议来运行的。

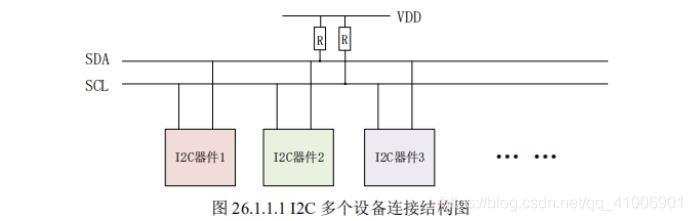

I2C 是支持多从机的，也就是一个 I2C 控制器下可以挂多个I2C 从设备，这些不同的 I2C 从设备有不同的器件地址，这样 I2C 主控制器就可以通过 I2C 设备的器件地址访问指定的 I2C 设备了，一个 I2C 总线连接多个 I2C 设备如图 26.1.1.1 所示：

图 26.1.1.1 中 SDA 和 SCL 这两根线必须要接一个上拉电阻，一般是 4.7K。其余的 I2C 从 器件都挂接到 SDA 和 SCL 这两根线上，这样就可以通过 SDA 和 SCL 这两根线来访问多个 I2C 设备。

二.时序
I2C协议有关的术语：
1、起始位
顾名思义，也就是 I2C 通信起始标志，通过这个起始位就可以告诉 I2C 从机，“我”要开
