ARM之ARM汇编

一、指令和伪指令

    汇编指令是CPU机器指令的助记符，经过编译后会得到一串10组成的机器码，可以

    由CPU读取执行。

    汇编伪指令本质上不是指令（只是和指令一起写在代码中），它是编译器环境提供

    的，目的是用来指导编译过程，经过编译后伪指令不会生成机器码。

二、两种不同风格的ARM指令

    1、ARM官方的ARM汇编风格：指令一般用的小、windows中IDE开发环境如：LDR

        R0，[R1]

    2、GNU风格的ARM汇编：指令一般用小写字母、linux中常用。如：ldr r0,[r1]

三、ARM汇编的特点

    1、LDR/STR架构

        （1）、ARM采用RISC架构，CPU本身不能直接读取内存，需要将内存中的值加载

            到通用寄存器中才能被CPU处理。

        （2）、ldr指令将内存内容加载入通用寄存器。

        （3）、str指令将寄存器中的值加载到内存空间中。

        （4）、ldr/str组合用来实现ARM CPU和内存数据交换。

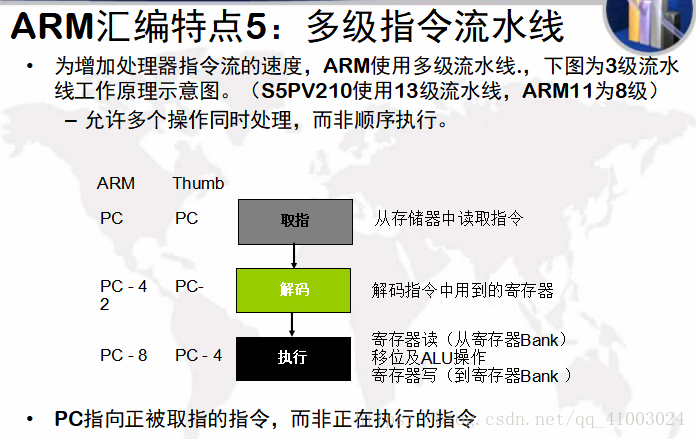

    2、ARM汇编特点:多级流水线

        -

    3、8中寻址方式

        寄存器寻址               mov r1,r2

        立即寻址                  mov r0,#0xFF00

        寄存器移位寻址        mov r0,r1,lsl#3

        寄存器间接寻址        ldr r1,[r2]

        基址变址寻址           ldr r1,[r2,#4]

        多寄存器寻址          ldmia r1!,{r2-r7,r12}

        堆栈寻址                 stmfd sp!,{r2-r7,lr}

        相对寻址                         beq flag

                                        flag:

四、ARM常用的汇编指令：

        数据传输指令：mov mvn

        算术指令：    add sub rsb adc sbc rsc

        逻辑指令：    and orr eor bic

        比较指令：    cmp cmn tst teq

        乘法指令：    mvl mla umull umlal smull smlal

        前导零计数器 ：clz

        CPSR寄存器比较特殊，需要专门的指令访问：这就是mrs和msr

            mrs用来读取CPSR的值，msr用来写CPSR

        协处理器cp15操作指令

            mrc用来读取cp15中的寄存器，mcr用来写入cp15中的寄存器

       ^的作用：在目标寄存器有pc时，会同时将spsr写入到cpsr中，一般用于从异常模式返回。

        例如 ldmfd sp！,{r0-r6,pc}^

五、伪指令

    1、伪指令不是指令，伪指令和指令的根本区别是经过编译后会不会生成机器码。

    2、伪指令的意义在于指导编译过程。

    3、伪指令是和具体的编译器相关的，我们使用gnu工具链，因此学习gnu环境下的汇编伪指令。

    4、@用来做注释。和C语言中的//是相同的。

    5、#做注释，一般放在行首，表示这一行都是注释而不是代码

    6、：以冒号结尾的是标号

    6、.点号在gnu汇编中表示当前指令的地址

    7、#立即数，前面要加#或者$

    8、 重要的几个伪指令：

        ldr    大范围的地址加载指令

        adr 小范围的地址加载指令

        adrl 中等范围的地址加载指令

        nop 空操作

    9、adr和ldr

        adr编译时会被1条sub或者add指令替代，而ldr编译时会被一条mov指令替代或者文字池处理。

        adr总是以pc为基准来表示地址，因此指令本身和运行地址有关，可以用来检测当前运行地址在

        哪里。

        ldr加载的地址和链接时给定的地址有关，由链接脚本决定。

    欢迎各位指出不足之处
