Flutter运行过程（二）：Flutter如何渲染第一帧

本系列将从Flutter框架runApp()运行开始，结合框架源码，分析flutter UI渲染、更新机制，布局、绘制过程，以及解析flutter主要的生命周期过程。认真读完本系列，读者一定会对Flutter运行过程了如指掌、胸有成竹。

本系列将有小量源码出没，建议读者打开编译器，配合框架源码食用，效果更佳。

 

开始的开始

前文提到，Flutter通过注册VSync信号监听，来更新”脏“元素，那Flutter是如何显示第一帧的呢？也需要等待VSync信号回调吗？

本文主要介绍Flutter渲染第一帧时所做的工作。

Flutter App的入口参数是runApp()

void main() {
  runApp(MyApp());
}

class MyApp extends StatelessWidget {
  // This widget is the root of your application.
  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: "Counter Demo",
      ...
      theme: ThemeData(primarySwatch: Colors.blue),
    );
  }
}

Flutter不仅需要在runApp()中完成对框架的初始化，同时还需要将app的第一帧画面渲染显示出来。

接着上文的内容，我们在上文提到，在ensureInitialized()中，主要进行framework的初始化工作，包括BuildOwner、RenderView等重要对象的初始化，以及注册绘制及各种回调函数等等。

那紧跟后面联调的scheduleAttachRootWidget()和scheduleWarmUpFrame()负责什么内容呢？

scheduleAttachRootWidget()

先看看scheduleAttachRootWidget()

// WidgetsBinding类
@protected
void scheduleAttachRootWidget(Widget rootWidget) {
  Timer.run(() {
    attachRootWidget(rootWidget);
  });
}

attachRootWidget()的实现如下：

// WidgetsBinding类
void attachRootWidget(Widget rootWidget) {
  final bool isBootstrapFrame = renderViewElement == null;
  _readyToProduceFrames = true;
  _renderViewElement = RenderObjectToWidgetAdapter<RenderBox>(
    container: renderView,
    debugShortDescription: '[root]',
    child: rootWidget,
  ).attachToRenderTree(buildOwner!, renderViewElement as RenderObjectToWidgetElement<RenderBox>?);
  if (isBootstrapFrame) {
    SchedulerBinding.instance!.ensureVisualUpdate();
  }
}

首先，调用RenderObjectToWidgetAdapter()构造方法，并将renderView，以及rootWidget传入。

1. renderView：在ensureInitialized()阶段完成初始化，是一个RenderObject对象，也是整个页面RenderObject树的根
2. rootWidget：是我们需要构建的widget，例子中是一个StatelessWidget对象。

RenderObjectToWidgetAdapter类结构如下，是一个RenderObjectWidget对象：

class RenderObjectToWidgetAdapter<T extends RenderObject> extends RenderObjectWidget {}

创建完Widget对象后，调用attachToRenderTree()，把buildOwner，renderViewElement对象传入，其中

1. buildOwner：也是初始化阶段赋值的对象，它负责整个页面的组件管理工作，内部维护了一个dirtyElements列表，更新时会遍历这个列表，进行rebuild。
2. renderViewElement：它是一个RenderObjectElement对象，值取自_renderViewElement，此时值为null

// RenderObjectToWidgetAdapter类
RenderObjectToWidgetElement<T> attachToRenderTree(BuildOwner owner, [ RenderObjectToWidgetElement<T>? element ]) {
  if (element == null) {
    owner.lockState(() {
      element = createElement();
      assert(element != null);
      element!.assignOwner(owner);
    });
    owner.buildScope(element!, () {
      element!.mount(null, null);
    });
  } else {
    element._newWidget = this;
    element.markNeedsBuild();
  }
  return element!;
}

一、element为null

调用createElement()，返回一个RenderObjectElement对象，创建element时把widget作为参数，传给了element构造方法，此时element就持有了widget对象。

class RenderObjectToWidgetAdapter<T extends RenderObject> extends RenderObjectWidget {
  @override
  RenderObjectToWidgetElement<T> createElement() => RenderObjectToWidgetElement<T>(this);
}

接着调用element.assignOwner(owner);，将这个element与页面的buildOwner对象绑定，此时就与BuildOwner对象建立了联系，当该element需要更新时，会被加入到BuildOwner对象中的dirtElements列表中。

随后调用element.mount()，参数传了两个null，因为是根element，所以自然不会有parent，而slot是个什么对象呢？它是描述子element在父element树中具体的配置信息，可以理解为子element将在父element中的位置，slot也为null。

为什么需要slot？我们知道element以widget作为配置信息来创建，一个widget配置信息可能会用于创建多个element，但这多个element最终可能会被挂在同一棵树上，widget是不负责决定生成的element最终会被挂在树上的哪个地方，所以需要这个slot对象区分各个element。

class RenderObjectToWidgetElement<T extends RenderObject> extends RootRenderObjectElement {
  @override
  void mount(Element? parent, Object? newSlot) {
    super.mount(parent, newSlot);
    _rebuild();
  }
}

内部做了那些事？

1. 调用super.mount()，其内部又通过super.mount()，一步步调用到了Element.mount()，这个方法一共做了那些事？

   // Element.mount()
   _parent = parent;
   _slot = newSlot;
   _lifecycleState = _ElementLifecycle.active;
   _depth = _parent != null ? _parent!.depth + 1 : 1;
   if (parent != null) {
     _owner = parent.owner;
   }
   final Key? key = widget.key;
   if (key is GlobalKey) {
     owner!._registerGlobalKey(key, this);
   }
   _updateInheritance();

   // RenderObjectElement.mount()
   _renderObject = widget.createRenderObject(this);
   attachRenderObject(newSlot);
   _dirty = false;



   Element.mount()

   在Element.mount()中实际上只是做一些赋值操作，也能理解，Element属于最底层的对象，里面正常都是进行各种Element的通用操作，比如配置赋值，如果该widget设置了global key，则会在这里进行注册。

   GlobalKey是有关Element复用的，如果widget提供了key，那么会把该element存在BuildOwner的复用列表中，后面有需要再根据key，取出对应的element达到复用效果，这里简单提一下，咱先不理

   RenderObjectElement.mount()

   在RenderObjectElement.mount()中，调用widget.createRenderObject()，并把Element对象传入，这个widget是我们前面创建的RenderObjectToWidgetAdapter对象，看看这个类的实现。

   // RenderObjectToWidgetAdapter类
   @override
   RenderObjectWithChildMixin<T> createRenderObject(BuildContext context) => container;


   这个container其实就是我们一开始构建Widget对象时传入的renderView（RenderObject），此时用于窗口绘制的三个顶层对象Widget、Element、RenderObject已经集齐了。

   接着调用attachRenderObject()，并把该Element的位置参数slot传入，将创建的RenderObject对象挂载到父element的RenderObject树中，但因为该Element本来就是Element树中的根Element，所以实际上在渲染第一帧时attachRenderObject()里并没有做什么操作。

   最后设置_dirty = false，mount()操作完成。

   总结一下，mount主要完成以下工作：一是创建RenderObject对象，二是如果有父Element，就将RenderObject挂载到父Element的RenderObject树中

2. super.mount()执行完毕，此时根Widget、Element、RenderObject都准备好了，调用_rebuild()操作。

   // RenderObjectToWidgetElement类，继承自RootRenderObjectElement
   void _rebuild() {
     try {
       _child = updateChild(_child, widget.child, _rootChildSlot);
     } catch (exception, stack) {
       final FlutterErrorDetails details = FlutterErrorDetails(
         exception: exception,
         stack: stack,
         library: 'widgets library',
         context: ErrorDescription('attaching to the render tree'),
       );
       FlutterError.reportError(details);
       final Widget error = ErrorWidget.builder(details);
       _child = updateChild(null, error, _rootChildSlot);
     }
   }


   实际上也只是执行了updateChild()，这个方法内部负责页面内容的构建。

   传入的参数有：

   • _child，是个Element对象，表这个根Element的子Element，它其实就是与widget.child对应的element，此时为null，updateChild()工作完成后赋值。

   • widget.child，其实就是我们在runApp时传入的MyApp()，也即我们页面要显示的widget。

   • _rootChildSlot，一个静态slot对象，用于第一次往根Element插入子Element时的配置信息。

   static const Object _rootChildSlot = Object();


   updateChild() 内部实现

   // Element类
   Element? updateChild(Element? child, Widget? newWidget, Object? newSlot) {
     if (newWidget == null) {
       if (child != null)
         deactivateChild(child);
       return null;
     }
     final Element newChild;
     if (child != null) {
       bool hasSameSuperclass = true;
       if (hasSameSuperclass && child.widget == newWidget) {
         if (child.slot != newSlot)
           updateSlotForChild(child, newSlot);
         newChild = child;
       } else if (hasSameSuperclass && Widget.canUpdate(child.widget, newWidget)) {
         if (child.slot != newSlot)
           updateSlotForChild(child, newSlot);
         child.update(newWidget);
         newChild = child;
       } else {
         deactivateChild(child);
         newChild = inflateWidget(newWidget, newSlot);
       }
     } else {
       newChild = inflateWidget(newWidget, newSlot);
     }
     return newChild;
   }

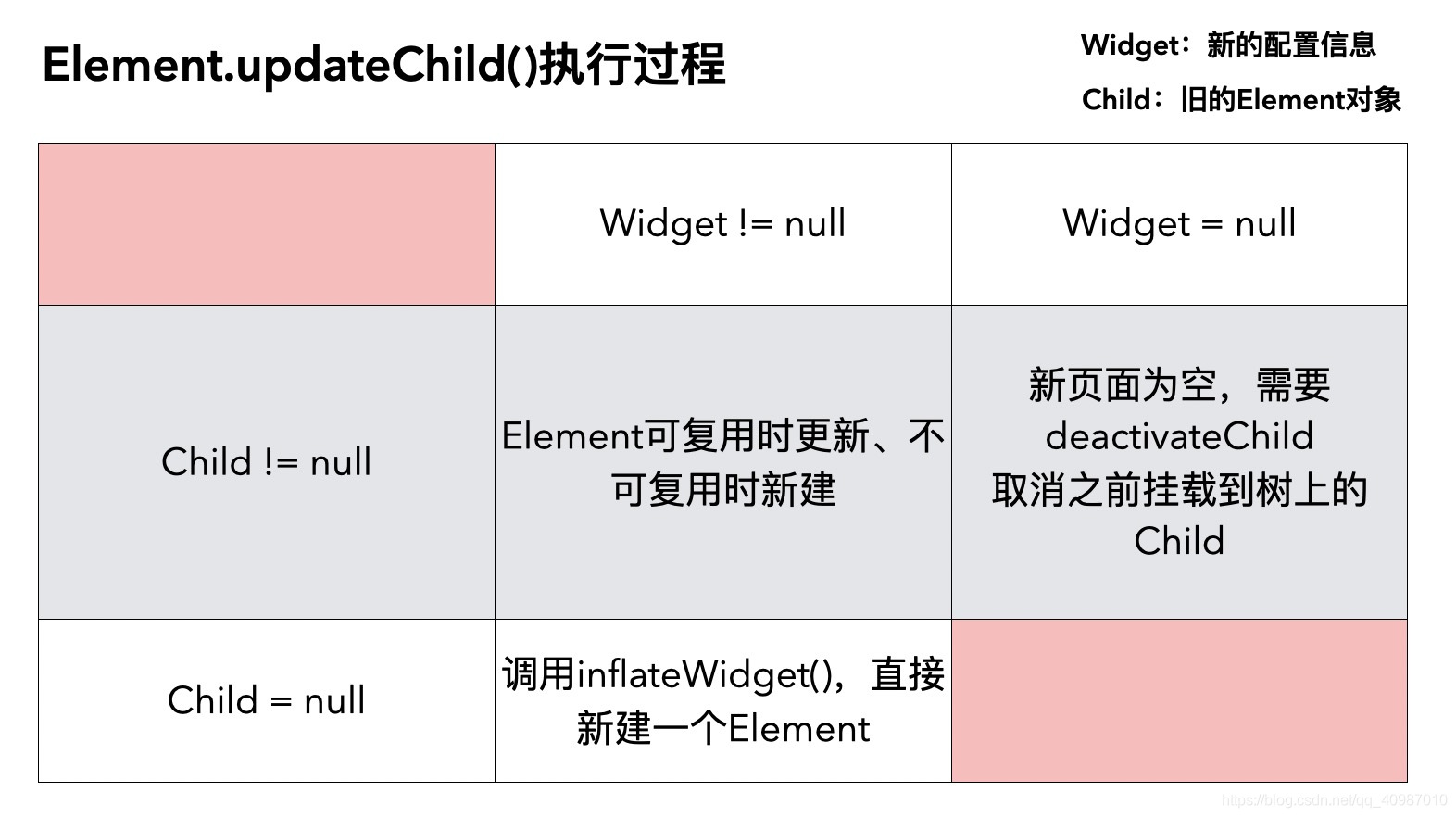

   首先，newWidget为null时，可以理解为要显示一个空白的页面，那么就需要清空之前页面中的元素，调用deactivateChild()会解除child与父element的绑定、detach该child下所有子RenderObject、并将该element加入到BuildOwner的_inactiveElements列表中等待销毁或重用。

   接下来分两种情况，一是当之前页面中已经有显示的内容了(child不为null)，二是未显示过内容，是一个新页面（符合第一帧的情况）

   • child != null，判断下该child的widget配置信息是否没有变化，没有的话，如果slot有更新，就更新个slot就够了，不需要重新创建element。

     或者当canUpdate()返回true，重写Element的update()方法自定义更新element，否则就执行默认流程，deactivateChild()去掉原来显示内容，然后通过inflateWidget()新建一个element。

   • child = null，通过inflateWidget()新建一个element。



   毫无疑问，渲染第一帧时，会走第二种情况，接下来看看inflateWidget()做了些啥。

   // Element类
   Element inflateWidget(Widget newWidget, Object? newSlot) {
     final Key? key = newWidget.key;
     if (key is GlobalKey) {
       final Element? newChild = _retakeInactiveElement(key, newWidget);
       if (newChild != null) {
         newChild._activateWithParent(this, newSlot);
         final Element? updatedChild = updateChild(newChild, newWidget, newSlot);
         return updatedChild!;
       }
     }
     final Element newChild = newWidget.createElement();
     newChild.mount(this, newSlot);
     return newChild;
   }


   如果该element之前通过global key缓存了，则看看能不能从globalKey列表里直接取出element进行复用，可以复用的话，再调用_activateWithParent()把它挂在到父element的renderObject树上并把该element加入到dirtyElements列表中，等待更新。

   然后调用updateChild()更新子布局。

   不能复用则调用newWidget.createElement()重新生成一个element，再调用它的mount()方法，前文提过，mount方法主要做两件事，一是创建RenderObject，将RenderObject挂在父element上，二是更新该Widget下的子布局

   不同element可能对mount()的实现不同，但是大体上都是这两个步骤，详见SingleChildRenderObjectElement，MultiRenderObjectElement，ComponentElement对mount()的不同实现，这些是日常中主要会用到的element。

   调用mount()方法就形成了一个递归，如此反复，直到所有的子RenderObject都被挂载到树中，至此_rebuild()操作完成。

回到RenderObjectToWidgetAdapter类的attachToRenderTree()方法中

// RenderObjectToWidgetAdapter类
RenderObjectToWidgetElement<T> attachToRenderTree(BuildOwner owner, [ RenderObjectToWidgetElement<T>? element ]) {
  if (element == null) {
    owner.lockState(() {
      element = createElement();
      assert(element != null);
      element!.assignOwner(owner);
    });
    owner.buildScope(element!, () {
      element!.mount(null, null);
    });
  } else {
    element._newWidget = this;
    element.markNeedsBuild();
  }
  return element!;
}

二、element不为null

element为null，也即渲染第一帧的情况分析完了。当element不为null时，会走element的更新流程，实际上就是更新element的widget配置信息，然后将这个element加入到BuildOwner的_dirtyElements列表中。

接着返回上层

WidgetsFlutterBinding.ensureInitialized()
  ..scheduleAttachRootWidget(app)
  ..scheduleWarmUpFrame();

scheduleAttachRootWidget()操作完成了，回顾下这个方法里面都做了些什么操作，概括来说，其实就是两步操作

1. 创建根窗口的Widget、Element和RenderObject对象
2. 构建根窗口下的子布局，将所有子布局的RenderObject都挂载到根RenderObject树上。

scheduleWarmUpFrame()

在上一步，我们已经把RenderObject树准备好了，在这一阶段，需要将准备好的RenderObject树，渲染到屏幕上显示出来，完成第一帧的绘制。

在Flutter运行过程（一）：一文搞懂Widget更新机制文章里提过，Flutter更新是通过VSync信号回调，通过PlatformDispatcher.scheduleFrame()触发onBeginFrame和onDrawFrame，进入flutter的更新流程。

而第一帧的绘制不需要等待VSync信号的监听。

void scheduleWarmUpFrame() {
  ...
  handleBeginFrame(null);
  handleDrawFrame();
  ...
}

可以看到schudleWarmUpFrame()的具体实现，Flutter在绘制第一帧时直接调用了handleBeginFrame()和handleDrawFrame()，强制渲染根布局。

这两个方法内部的实现，在上一篇文章中已经详细分析过了，所以这里不再花大的篇幅去讨论，

还记得我们在初始化窗口的根RenderObject时，调用了RenderObject.prepareInitialFrame()，把根RenderObject加入到了_nodesNeedingLayout列表，和_nodesNeedingPaint列表中

// RendererBinding类
void initRenderView() {
  assert(!_debugIsRenderViewInitialized);
  assert(() {
    _debugIsRenderViewInitialized = true;
    return true;
  }());
  renderView = RenderView(configuration: createViewConfiguration(), window: window);
  renderView.prepareInitialFrame();
}

// RenderView类
void prepareInitialFrame() {
  // 加入到_nodesNeedingLayout列表
  scheduleInitialLayout();
  // 加入到_nodesNeedingPaint列表
  scheduleInitialPaint(_updateMatricesAndCreateNewRootLayer());
}

所以在layout、paint阶段，就会遍历这两个列表，执行每个RenderObject的layout和paint过程，最后将计算好的视图合成成一个layer，发送给GPU渲染。

以上就是Flutter渲染第一帧的全部内容。

最后的最后

研究第一帧的渲染过程，也是我学习和熟悉Flutter的过程，只有对Flutter的运行过程充分熟悉，才能更好地理解Flutter的特性及其原理，希望对你有所帮助。

 
