华为数通HCIE面试看这个就够了系列——BGP

一、BGP基础。

  BGP是一种增强的路径矢量路由协议，同时BGP是拥有丰富的策略控制技术的外部网关协议。

1. BGP的报文。

• Open消息：用于建立BGP对等体连接和对等体协商一些能力。`


• Update消息：用于在对等体之间交换路由信息。携带路由信息的属性。


• Notification报文：用于中断BGP连接。携带有连接中断的原因。

• Keepalive报文：用于保持BGP连接。BGP会周期性的向对等体发出Keepalive消息，用来保持连接的有效性。

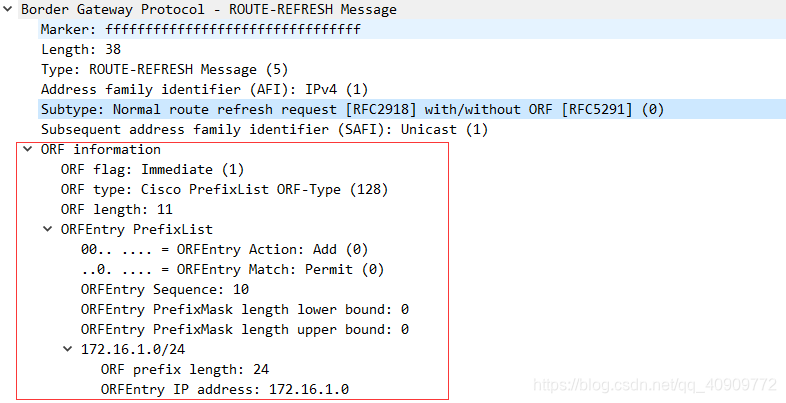

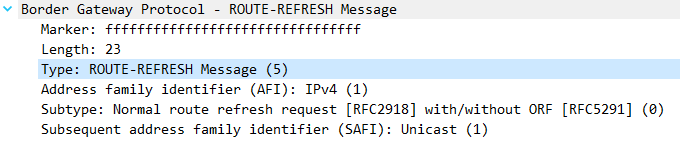

• Route-refresh报文：用于在改变路由策略后请求对等体重新发送路由信息。只有支持路由刷新（Route-refresh）能力的BGP设备会发送和响应此报文。


2.BGP路由更新机制。

• 邻居关系建立后进行全量更新，互相发送best的BGP路由，后续只做增量触发更新。

• 以下两条命令用于手动实现BGP的触发更新。

  • refresh bgp 10.1.12.2 import （使用Route-Refresh消息）
  • refresh bgp 10.1.12.2 export(使用Update消息)

• 增量触发更新，没有周期性更新机制。这是因为BGP路由数量太大，稳定BGP网络中，无需周期性更新。

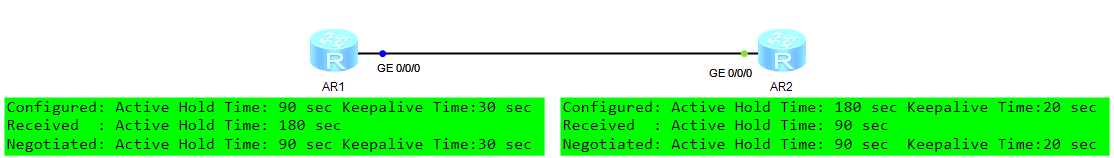

3.Hold time协商规则。

• 如果双方的Open报文中包含该计时器不同，则会进行协商，选择一个小的hold time，keep-alive interval 默认是hold time时间的1/3。
• 可以在BGP视图下使用timer keepalive x hold x修改，两边选择最小的hold time，默认keepalive为协商的最小的1/3。
• 如果Keepalive被配置为小于协商holdtime的1/3则按配置keepalive使用，keepalive时间本地生效，如果配置的keepalive大于协商hold time的1/3，则按照holdtime的1/3来是作为keepalive发送周期。

4.BGP发布和撤销路由。

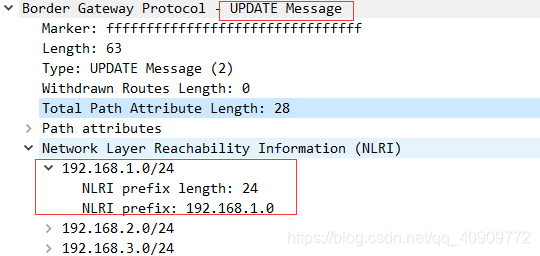

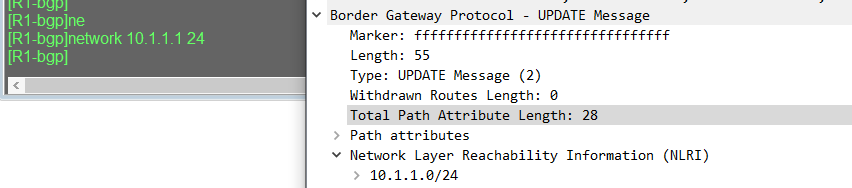

  一条Update消息可以发布多条属性相同的可达路由信息，也可以撤销多条不可达路由信息。

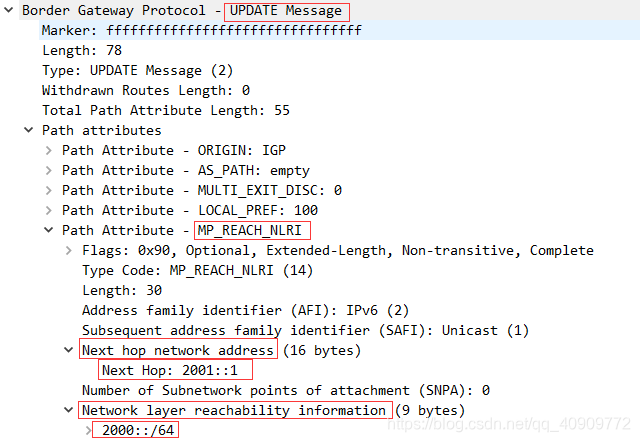

• 一条Update消息可以发布多条具有相同路由属性的可达路由，这些路由可共享一组路由属性。所有包含在一个给定的Update消息里的路由属性适用于该Update消息中的NLRI（Network Layer Reachability Information）字段里的所有目的地（用IP前缀表示）。

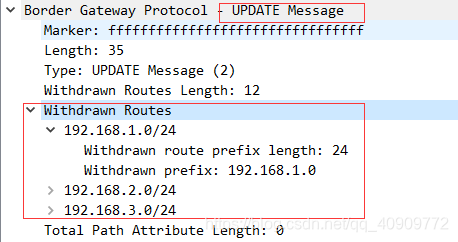

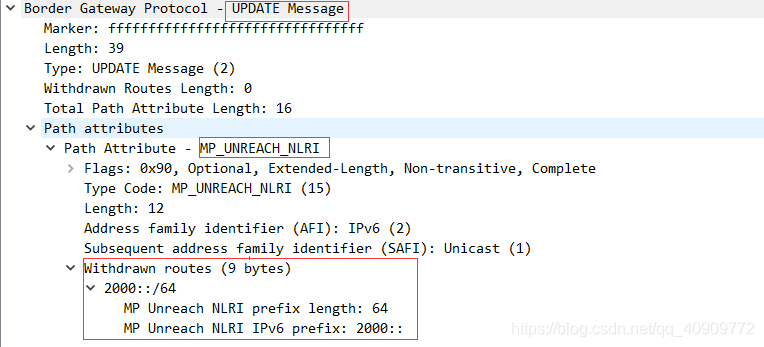

• 一条Update消息可以撤销多条不可达路由。通过Update消息中的withdrawn_routes字段，携带需要撤销的路由的前缀信息（不需要包括路径属性或者NLRI）。


5.BGP对等体之间的交互原则。

• 从IBGP对等体获得的BGP路由，BGP设备只发布给它的EBGP对等体。
• 从EBGP对等体获得的BGP路由，BGP设备发布给它所有EBGP和IBGP对等体。
• 当存在多条到达同一目的地址的有效路由时，BGP设备只将最优路由发布给对等体。
• 路由更新时，BGP设备只发送更新的BGP路由。
• 所有对等体发送的路由，BGP设备都会接收。

6.BGP与IGP交互。

• Import方式是按协议类型，将RIP、OSPF、ISIS等协议的路由引入到BGP路由表中。为了保证引入的IGP路由的有效性，Import方式还可以引入静态路由和直连路由。
• Network方式是逐条将IP路由表中已经存在的路由引入到BGP路由表中，比Import方式更精确。

二、邻居关系的建立和状态机。

1.BGP邻居关系建立。

• Idle状态是BGP初始状态。在Idle状态下，BGP路由器拒绝邻居发送的连接请求。只有在收到本设备的Start事件后，BGP路由器才开始尝试与其邻居进行TCP连接，并转至Connect状态。

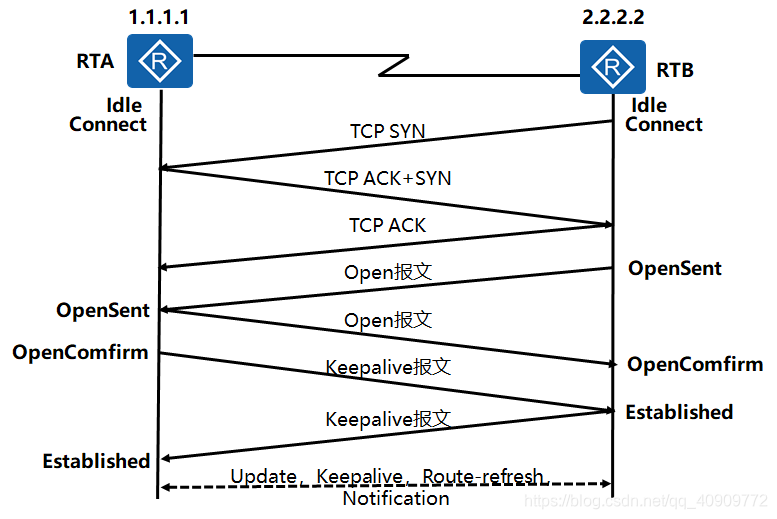

• 先启动BGP的一启动连接重传定时器，先发起TCP连接，如图所示，RTB先启动BGP协议，RTB使用随机端口号向RTA的179端口发起TCP连接。

• 如果TCP连接成功，那么BGP路由器向邻居发送Open报文，并转至OpenSent状态。

• 如果TCP连接失败，那么BGP路由器转至Active状态。

• 在Active状态下，BGP路由器总是在试图建立TCP连接。

• 如果TCP连接成功，那么BGP路由器向邻居发送Open报文，关闭连接重传定时器，并转至OpenSent状态。

• 如果TCP连接失败，那么BGP路由器停留在Active状态。

• 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP继续尝试和其它BGP对等体进行TCP连接，停留在Connect状态。

• 在OpenSent状态下，BGP路由器等待邻居的Open报文，并对收到的Open报文中的AS号、版本号、认证码等进行检查。

• 如果收到的Open报文正确，那么BGP路由器发送Keepalive报文，并转至OpenConfirm状态。

• 如果发现收到的Open报文有错误，那么BGP路由器发送Notification报文给邻居，并转至Idle状态。

• 在OpenConfirm状态下，BGP路由器等待Keepalive或Notification报文。如果收到Keepalive报文，则转至Established状态，如果收到Notification报文，则转至Idle状态。

• 在Established状态下，BGP路由器可以和邻居交换Update、Keepalive、Route-refresh报文和Notification报文。

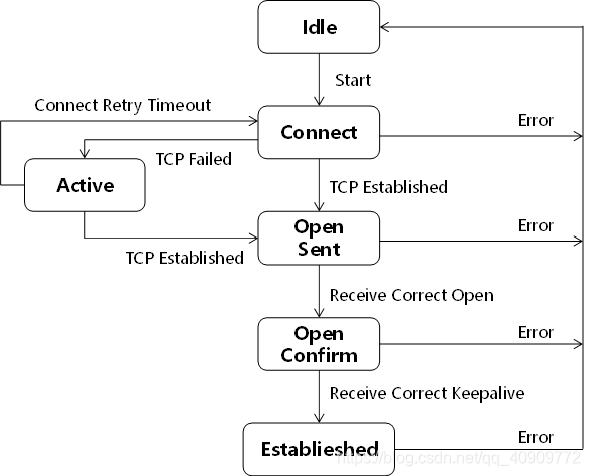

2.BGP状态机。

  BGP对等体的交互过程中存在6种状态机：空闲（Idle）、连接（Connect）、活跃（Active）、Open报文已发送（OpenSent）、Open报文已确认（OpenConfirm）和连接已建立（Established）。在BGP对等体建立的过程中，通常可见的3个状态是：Idle、Active和Established。

（1）Idle状态。

  Idle是BGP初始状态。在Idle状态下，BGP拒绝邻居发送的连接请求。只有在收到本设备的Start事件后，BGP才开始尝试和其它BGP对等体进行TCP连接，并转至Connect状态。

• Start事件是由一个操作者配置一个BGP过程，或者重置一个已经存在的过程或者路由器软件重置BGP过程引起的。
• 任何状态中收到Notification报文或TCP拆链通知等Error事件后，BGP都会转至Idle状态。

  路由器卡在Idle状态的原因：

• 没有去往邻居地址的路由，无法发起TCP三次握手，也无法完成TCP的三次握手。
• 邻居发起的TCP握手，被本端拒绝，拒绝的原因是邻居发起TCP报文的源地址，不是本端指定的邻居地址。

（2）Connect状态。

  在Connect状态下，BGP启动连接重传定时器（Connect Retry），等待TCP完成连接。

• 如果TCP连接成功，那么BGP向对等体发送Open报文，并转至OpenSent状态。
• 如果TCP连接失败，那么BGP转至Active状态。
• 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP继续尝试和其它BGP对等体进行TCP连接，停留在Connect状态。

  路由器卡在Connect状态的原因：

• 当发起TCP连接路由器，无法收到邻居TCP回应报文时，就会卡在connect状态，并且5秒后重传一次TCP连接请求，再等待32秒左右，重新再次发起TCP连接请求，通常是由于发起端存在邻居地址的路由，并能主动发送TCP 3次握手，但无法从邻居接收第二次握手的报文。通常是由于邻居缺乏到对端的路由，或者是应答报文中途被丢弃。

（3）Active状态。

  在Active状态下，BGP总是在试图建立TCP连接。

• 如果TCP连接成功，那么BGP向对等体发送Open报文，关闭连接重传定时器，并转至OpenSent状态。
• 如果TCP连接失败，那么BGP停留在Active状态。
• 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP转至Connect状态。

   邻居状态卡在Active的原因：

• 当发送TCP连接路由器，能收到相应的邻居应答报文，代表两台路由器能正常交互报文，但是依然无法建立起TCP的3次握手，将会进入到Active。
• 邻居之间地址可达，但建立BGP邻居的源目地址不匹配导致。本端主动发起TCP连接的源地址和对端指定的邻居地址不匹配，导致本端处于active，对端处于idle状态。

（4）OpenSent状态。

  在OpenSent状态下，BGP等待对等体的Open报文，并对收到的Open报文中的AS号、版本号、认证码等进行检查。

• 如果收到的Open报文正确，那么BGP发送Keepalive报文，并转至OpenConfirm状态。
• 如果发现收到的Open报文有错误，那么BGP发送Notification报文给对等体，并转至Idle状态。

（5）OpenConfirm状态。

  在OpenConfirm状态下，BGP等待Keepalive或Notification报文。如果收到Keepalive报文，则转至Established状态，如果收到Notification报文，则转至Idle状态。

（6）Established状态。

  在Established状态下，BGP可以和对等体交换Update、Keepalive、Route-refresh报文和Notification报文。

• 如果收到正确的Update或Keepalive报文，那么BGP就认为对端处于正常运行状态，将保持BGP连接。
• 如果收到错误的Update或Keepalive报文，那么BGP发送Notification报文通知对端，并转至Idle状态。
• Route-refresh报文不会改变BGP状态。
• 如果收到Notification报文，那么BGP转至Idle状态。
• 如果收到TCP拆链通知，那么BGP断开连接，转至Idle状态。

3.BGP影响邻居建立的因素。

• 建立邻居的地址的路由可达，端口可达。

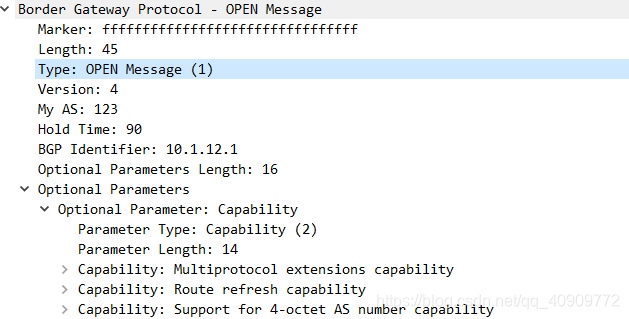

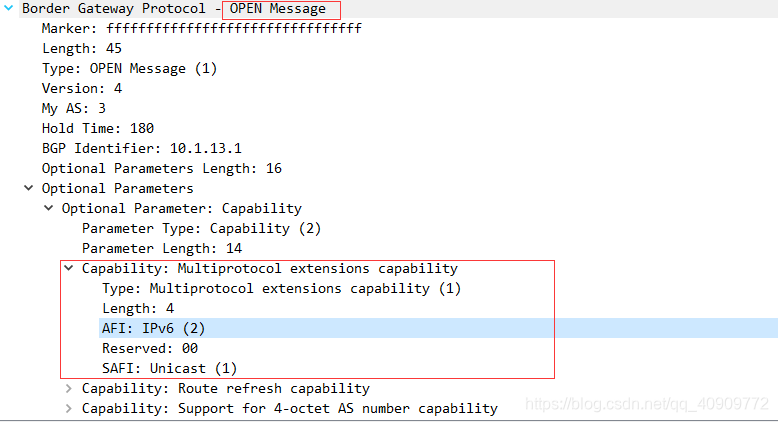

• Open报文中：
  • My AS 要和邻居配置匹配
  • Hold time 协商小的holdtime做为双方的holdtime
  • BGP router id 不能冲突

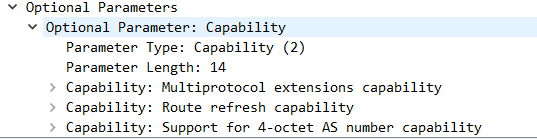

• 可选能力中至少要有一个地址族能力要匹配。可选能力默认：
  • 支持IPv4单播地址族
  • 支持路由刷新功能
  • 支持4字节AS号功能


三、BGP路由属性。

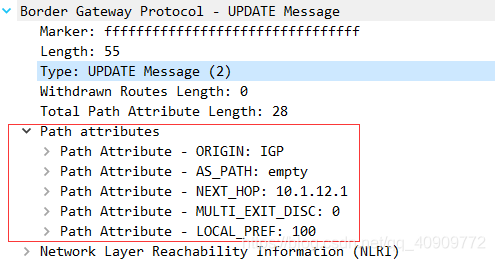

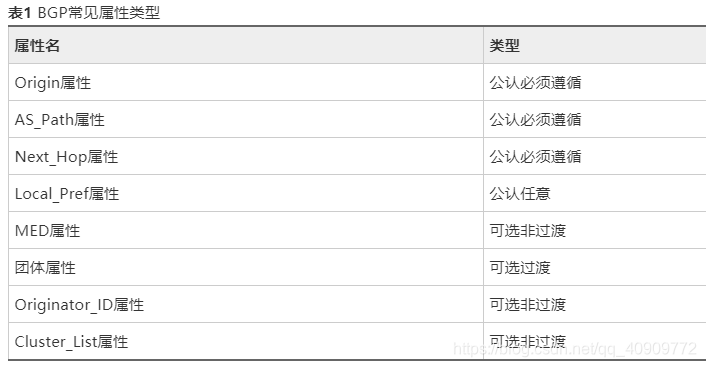

  路由属性是对路由的特定描述，所有的BGP路由属性都可以分为以下4类：

• 公认必须遵循：所有BGP设备都可以识别此类属性，且必须存在于Update报文中。如果缺少这类属性，路由信息就会出错。
• 公认任意：所有BGP设备都可以识别此类属性，但不要求必须存在于Update报文中，即就算缺少这类属性，路由信息也不会出错。
• 可选过渡：BGP设备可以不识别此类属性，如果BGP设备不识别此类属性，但它仍然会接收这类属性，并通告给其他对等体。
• 可选非过渡：BGP设备可以不识别此类属性，如果BGP设备不识别此类属性，则会被忽略该属性，且不会通告给其他对等体。


1.PrefVal协议首选值。

  华为路由器PrefVal的生成和传递原则：

• 默认情况下华为设备通过network，import，aggregate命令引入BGP表中的路由，协议首选值为0，通过其他BGP邻居传来的BGP路由本地默认值为0。
• 该属性仅本地有效，不会传递给任何邻居。
• 只能在import方向设置协议首选值，使用于IBGP和EBGP，不能在export方向上设置。
• 当路由器自身存在多条可用BGP路径需要进行选路，但又要避免对其他路由器产生选路影响时，可以使用该属性。

2.Next_hop属性。

  Next_hop属性为公认必遵属性。Next_Hop属性记录了路由的下一跳信息。BGP的下一跳属性和IGP的有所不同，不一定就是邻居设备的IP地址。

（1）华为BGP路由下一跳特点。

• 默认情况下传给EBGP邻居的BGP路由的下一跳设置为自身向这个EBGP邻居发送BGP报文的源地址。
• 默认情况下从EBGP邻居得到的BGP路由再传给IBGP邻居时，此BGP路由的下一跳默认不变，可以使用peer next-hop-local修改下一跳。（此命令仅对从EBGP邻居得到的路由传给IBGP邻居的时候生效）
• 默认情况下自身起源BGP路由传给任何BGP邻居时，总是把此路由的下一跳设置为向BGP邻居发送BGP报文的源地址。

（2）修改。

  在IBGP，EBGP邻居之间的import或export都可以对BGP下一跳做修改，但要保证修改后的下一跳可达。

			route-policy next_hop permit node 10
				apply ip-address next-hop 172.16.1.1

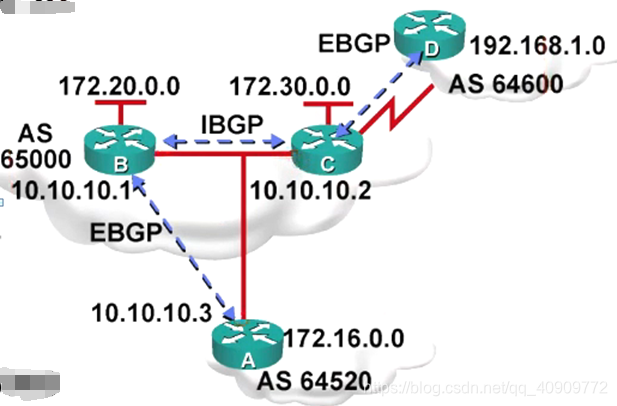

（3）特殊场景。

  C路由器将172.30.0.0这条路由传递给B路由器时下一跳属性为10.10.10.2，当B路由器将这条路由传递给A路由器时，会对下一跳属性做一个判断，发现C传给B的下一跳属性和A路由器建立邻居的接口地址在同一个网段，所以B在向A这个EBGP邻居传递路由时不会修改下一跳属性。

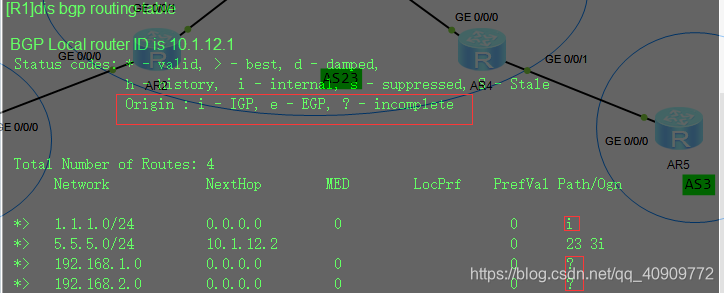

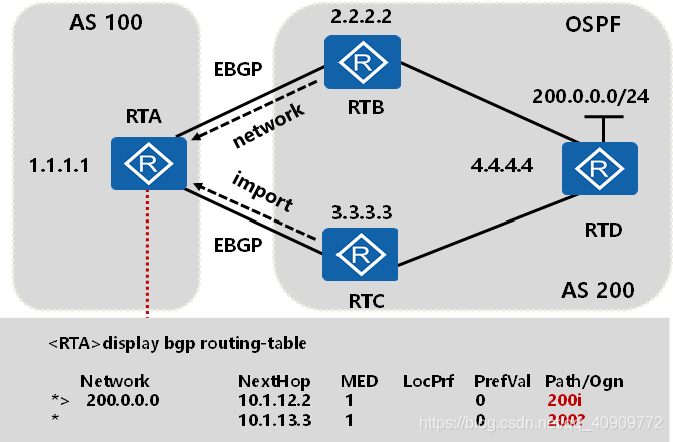

3.Origin属性。

  Origin属性为公认必遵属性。Origin属性用来定义路径信息的来源，标记一条路由是怎么成为BGP路由的。

（1）属性来源。

• 将IGP路由network到BGP中，起源属性为--------------i
• 将IGP路由import-route到BGP中，起源属性为--------?
• 将EGP路由import-route到BGP中，起源属性为-------e


（2）三种起源属性的定义。

• IGP：具有最高的优先级。通过路由始发AS的IGP得到的路由信息，比如通过network命令注入到BGP路由表的路由，其Origin属性为IGP。
• EGP：优先级次之。通过EGP得到的路由信息，其Origin属性为EGP。
• Incomplete：优先级最低。通过其他方式学习到的路由信息。比如BGP通过import-route命令引入的路由，其Origin属性为Incomplete。

（3）属性修改。

  由于是公认必遵属性所以在IBGP邻居和EBGP邻居的export/import方向都可以修改。

			[R1]route-policy  origin permit  node  10
							[R1-route-policy]apply origin ?
							  egp         Remote EGP
							  igp         Local IGP
							  incomplete  Unknown heritage

（4）应用场景。

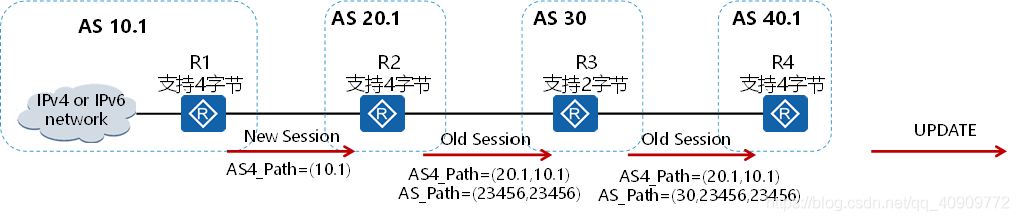

4.AS_path属性。

  公认必遵属性。AS_Path属性按矢量顺序记录了某条路由从本地到目的地址所要经过的所有AS编号。在接收路由时，设备如果发现AS_Path列表中有本AS号，则不接收该路由，从而避免了AS间的路由环路。

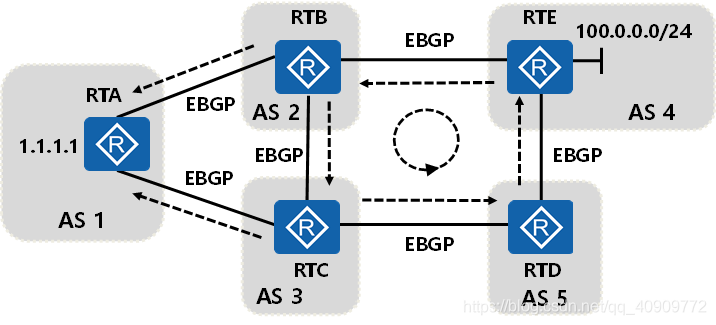

（1）AS_path的传递、防环和选路原则。

• 当BGP路由传递给EBGP邻居时会将自身AS号添加到AS_path属性的最前面。
• 当BGP路由传递给IBGP邻居时不会添加自身的AS号。
• 当收到EBGP邻居的路由中AS_path携带自身的AS号，则忽略此路由。
• 当收到IBGP邻居的路由中AS_path携带自身的AS号，不做防环检测。
• 经过的AS_path数量越少，路径越优。

（2）属性修改。

  任何邻居之间的任意方向都可以修改AS_path属性，因为AS_path是公认必遵属性。

		apply  as-path  none  overwrite   将AS_path设置为NULL
		apply  as-path  1 2 3 additive    在原有的AS_path前面添加新的AS号
		apply as-path 1 2 3 overwrite     将原有的AS_path属性替换为新的AS_path

（3）几个关于AS_path的命令。

• ip as-path-filter命令用来创建AS路径过滤器，后面直接跟正则表达式。ip as-path-filter的作用：
  • 根据AS_path属性进行BGP路由的过滤。
  • 根据AS_path属性进行BGP路由的匹配。
• peer allow-as-loop：用于接收EBGP（包括成员EBGP）邻居传递过来的路由允许AS_path中出现自身联盟AS号（或自身成员AS号）的次数，默认一次。只要整个AS_path（小括号内和小括号外的总和）中出现的次数小于配置的允许的值，就会接收此路由。
• as-path-limit：不接收AS-PATH长度大于此命令定义的值的BGP路由，同时不能发送(adj-rib-out表) AS_path长度大于此值的BGP路由，在import如果增加了AS_path长度超过limit设定的值，还是可以接收。小括号中的AS_path长度计算在内。

（3）应用场景。

5.Local_Pref属性。

  Local_Pref属性是公共任意属性。Local_Pref属性表明路由器的BGP优先级，用于判断流量离开AS时的优选路由。当BGP的设备通过不同的IBGP对等体得到目的地址相同但下一跳不同的多条路由时，将优先选择Local_Pref属性值较高的路由。Local_Pref属性仅在IBGP对等体之间有效，不通告给其他AS。Local_Pref属性可以手动配置，如果路由没有配置Local_Pref属性，BGP选路时将该路由的Local_Pref值按缺省值100来处理。

（1）华为路由器上对本地优先级属性的修改：

• IBGP邻居之间在in或者out方向都可以对local_ pref属性做修改。
• EBGP邻居之间只能在in方向上做local_ pref属性的修改。
• 联盟场景下：成员EBGP邻居之间可以在in或者out方向上对local_ pref属性做修改。

（2）华为路由器上本地优先级的取值规则：

• 缺省情况下从所有EBGP邻居收到的路径属性中不包含local preference， 缺省认为也是100，但在BGP表中显示为空。
• 缺省情况下本地起源的路由也不包含local_ _preference缺省认为也是100，BGP表显示为空。

（3）华为路由器default local-preference的作用：

• 修改本地起源的bgp路由的默认值，但在BGP表中显示为空，在将此路由传递给IBGP邻居时local-pre的值根据此命令设置。
• 默认情况下local-pre属性不传递给EBGP邻居，此命令对从EBGP邻居接收到的路由设置一个local-pre值，本地BGP表中显示为空，并传递给其他的IBGP邻居。
• 对本地起源路由，从EBGP传递来的路由，手动汇总的路由生效。
• route-policy命令优先于default local-preference。

（4）应用场景。

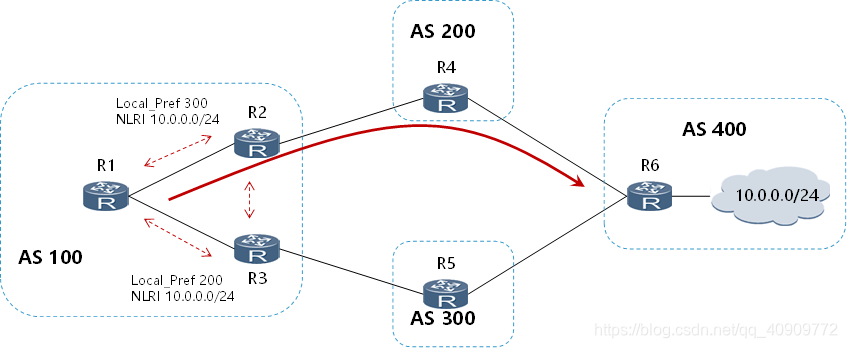

  AS100内，R1，R2和R3之间分别两两建立IBGP对等体关系，而R2和R3分别和位于AS200和AS300的路由器建立EBGP对等体关系。这样路由器R2和R3都会从自己的EBGP对等体收到10.0.0.0/24这条路由，为了让AS100内的三台路由器优选R2作为10.0.0.0/24这条路由在本AS的出口，我们只需要在R2和R3上适当的对该路由的Local Pref属性进行修改，就可以达到目的。

6.MED属性。

  可选非过渡属性。MED（Multi-Exit Discriminator，多出口鉴别器）属性用于判断流量进入AS时的优选路由，当一个运行BGP的设备通过不同的EBGP对等体得到目的地址相同但下一跳不同的多条路由时，在其它条件相同的情况下，将优先选择MED值较小者作为优选路由。

（1）华为路由器MED值的生成规则：

• 如果是直连路由或者静态路由，import或者network到BGP时MED值默认是0。
• 如果IGP路由，import或者network到BGP时MED值默认是继承IGP路由的metric。

（2）华为MED值的通告原则：

• 本地始发的路由MED值传递给所有邻居。
• 从EBGP邻居得到的路由的MED不会传递给EBGP邻居，影响邻居AS的选路。
• 从EBGP邻居得到的路由的MED可以传递给IBGP邻居。
• 从IGBP邻居得到的路由传递给EBGP邻居不携带MED。
• 如果从EBGP学到的路由不带MED属性，再传给IBGP邻居时也不携带MED属性。
• 从联盟EBGP邻居或联盟内始发的的路由的MED值在整个联盟保持传递。

（3）MED的特点：

• MED属性在IBGP和EBGP邻居（包括成员EBGP）in和out方向都可以修改。
• MED值默认仅对下一跳AS相同的BGP路由进行MED值的比较。可以在BGP视图下使用compare-different-as-med命令让其比较来自不同AS的相同路由的MED值。
  • 默认仅对下一跳AS相同的BGP路由进行MED值的比较的原因？因为不同的AS可能运行的IGP协议不同，计算开销值的方法不同没有可比性。
• default med命令：对所有import的路由以及汇总路由生效，发送此路由给EBGP邻居时生效，发送给IBGP邻居不生效，Local-RIB显示原始的MED值。
• EBGP在发布从IBGP学来的路由时，会清除MED的值。如果想强制通告,可以在宣告的路由“apply cost-type internal" 实现。这时BGP将会在IGP表中查找去往这条路由下一跳的metric值, 并将该值作为MED值传递给EBGP邻居，如果IGP表中没有此路由下一跳的路由，则设置为0，可以手动指定。使用的场景：

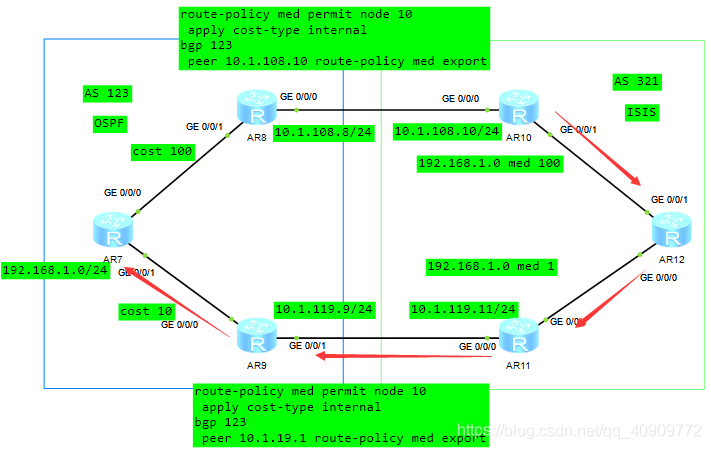

  （4）MED属性使用的场景：

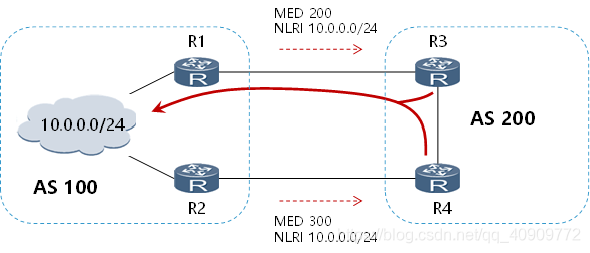

  R1和R2将网段10.0.0.0/24传递给各自的EBGP邻居R3和R4（从自身发布这条路由），R3和R4在其他条件相同的情况下，优先选择MED值较低的路径，即均选择经由R1访问网络10.0.0.0/24。

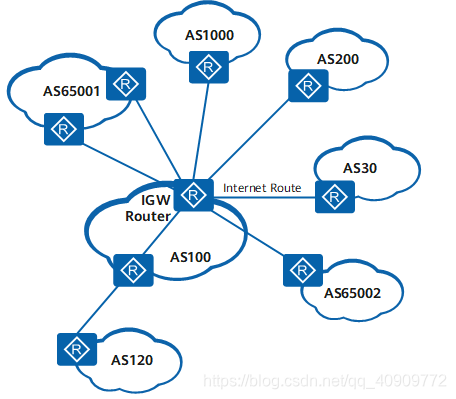

7.Community属性。

  可选过渡属性。用于标识具有相同特征的BGP路由，使路由策略的应用更加灵活，同时降低了维护管理的难度。团体属性分为自定义团体属性和公认团体属性。

• 自定义团体属性主要用来标记路由，类似IGP路由的TAG。但有以下不同点：
  • TAG只能有一个，团体属性可以有多个。
  • 格式不同。
• 公共团体属性用来限定路由的传递范围。

（1） 自定义团体属性。
  团体属性是一组有相同特征的目的地址的集合。团体属性用一组以4字节为单位的列表来表示，设备中团体属性的格式是aa:nn或团体号。

• aa:nn：aa和nn的取值范围都是0～65535，管理员可根据实际情况设置具体数值。通常aa表示自治系统AS编号，nn是管理员定义的团体属性标识。例如，来自AS100的一条路由，管理员定义的团体属性标识是1，则该路由的团体属性格式是100:1。
• 团体号：团体号是0～4294967295的整数。RFC1997中定义，0（0x00000000）～65535（0x0000FFFF）和4294901760（0xFFFF0000）～4294967295（0xFFFFFFFF）是预留的。

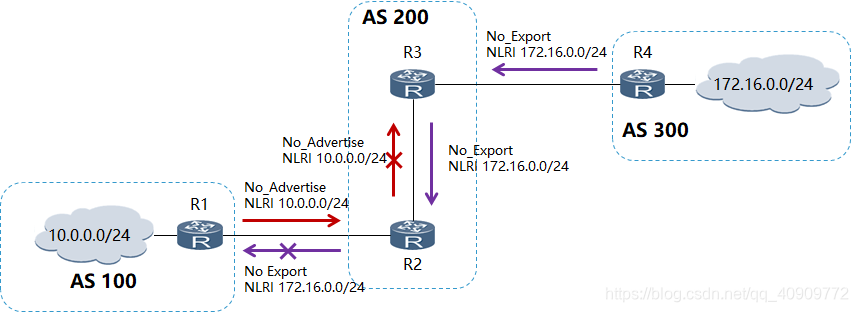

（2）公认团体属性。

• Internet：缺省情况下，所有的路由都属于Internet团体。具有此属性的路由可以被通告给所有的BGP对等体。
• No_Advertise：具有此属性的路由在收到后，不能被通告给任何其他的BGP对等体。
• No_Export：具有此属性的路由在收到后，不能被发布到本地AS之外。如果使用了联盟，则不能被发布到联盟之外，但可以发布给联盟中的其他子AS。
• No_Export_Subconfed：具有此属性的路由在收到后，不能被发布到本地AS之外，也不能发布到联盟中的其他子AS。
• 一条路由有多个公认团体属性传递范围小的生效。

（3）应用场景。

四、AS内部的网络架构和路由黑洞。

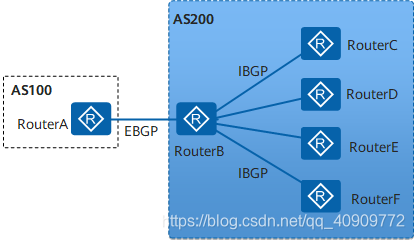

1. AS内部的网络架构。

  AS内部BGP的网络架构一般采用IBGP全互联+IBGP的水平分割，但是这种架构只适合于小型的BGP网络，大型BGP网络使用这种架构需要维护比较多的TCP会话，消耗了设备资源，拓展性比较差，运维难度大。所以大型BGP网络架构采用的是BGP路由反射器或者BGP联盟这两种架构。

（1）路由反射器。

• 作用：允许将从IBGP邻居学习到的路由发送给特定IBGP邻居，打破了IBGP邻居关系水平分割规则和全互联的需求，减少IBGP会话数量。

• 基本概念：

  • 路由反射器RR（Route Reflector）：允许把从IBGP 对等体学到的路由反射到其他IBGP对等体的BGP设备。
  • 客户机（Client）：与RR形成反射邻居关系的IBGP设备。在AS内部客户机只需要与RR直连。
  • 非客户机（Non-Client）：既不是RR也不是客户机的IBGP设备。在AS内部非客户机与RR之间，以及所有的非客户机之间仍然必须建立全连接关系。
  • 始发者（Originator）：在AS内部始发路由的设备。Originator_ID属性用于防止集群内产生路由环路。
  • 集群（Cluster）：路由反射器及其客户机的集合。Cluster_List属性用于防止集群间产生路由环路。

• 路由反射宣告规则：

  • 从非客户IBGP对等体学到的路由，发布给此RR的所有客户机。
  • 从客户机学到的路由，发布给此RR的所有客户机和非客户机。
  • 从EBGP对等体学到的路由，发布给所有的非客户机和客户机。

• 防环机制：

  • Cluster_List属性：该属性为可选非过渡，路由反射器和它的客户机组成一个集群（Cluster），使用AS内唯一的Cluster ID作为标识。为了防止集群间产生路由环路，路由反射器使用Cluster_List属性，记录路由经过的所有集群的Cluster ID。
    • 当一条路由第一次被RR反射的时候，RR会把本地Cluster ID添加到Cluster List的前面。如果没有Cluster_List属性，RR就创建一个。
    • 当RR接收到一条更新路由时，RR会检查Cluster List。如果Cluster List中已经有本地Cluster ID，丢弃该路由；如果没有本地Cluster ID，将其加入Cluster List，然后反射该更新路由。
  • Originator_ID属性：该属性为可选非过渡，Originator ID由RR产生，使用的Router ID的值标识路由的始发者，用于防止集群内产生路由环路。
    • 当一条路由第一次被RR反射的时候，RR将Originator_ID属性加入这条路由，标识这条路由的发起设备。如果一条路由中已经存在了Originator_ID属性，则RR将不会创建新的Originator_ID属性。
    • 当设备接收到这条路由的时候，将比较收到的Originator ID和本地的Router ID，如果两个ID相同，则不接收此路由。

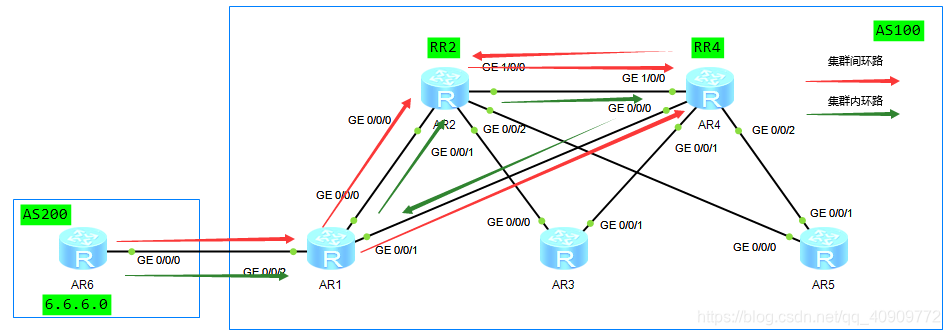

  • 应用场景： 集群间防环：
  • 使用命令reflector cluster-id给所有位于同一个集群内的路由反射器配置相同的Cluster_ID。
  • 在冗余的环境里，客户机会收到不同反射器发来的到达同一目的地的多条路由，这时客户机应用BGP选择路由的策略来选择最佳路由。
  • Cluster_List的应用保证了同一AS内的不同RR之间不出现路由循环。
    集群内防环：
  • 当一条路由第一次被RR反射的时候，RR将Originator_ID属性加入这条路由，标识这条路由的发起设备。如果一条路由中已经存在了Originator_ID属性，则RR将不会创建新的Originator_ID属性。
  • 当设备接收到这条路由的时候，将比较收到的Originator ID和本地的Router ID，如果两个ID相同，则不接收此路由。

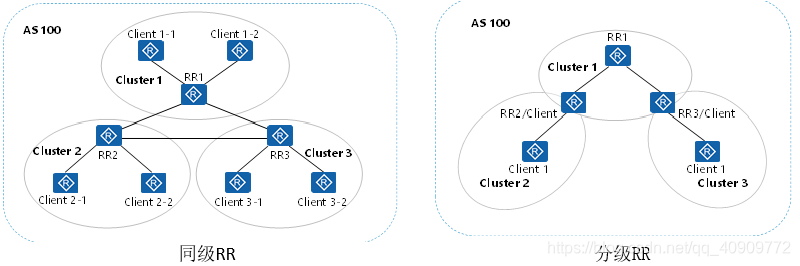

• 同级反射器和分级反射器。

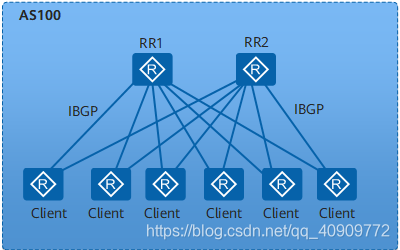

  • 一个AS中可以存在多个集群，各个集群的RR之间建立IBGP对等体。当RR所处的网络层相同时，可以将不同集群的RR全连接，形成同级RR。
  • 当RR所处的网络层不同时，可以将较低网络层次的RR配成客户机，形成分级RR。

  • 在实际的RR部署中，常用的是分级RR的场景。如下图，ISP为AS100提供Internet路由。AS100内部分为两个集群，其中Cluster1内的四台设备是核心路由器，采用备份RR的形式保证可靠性。

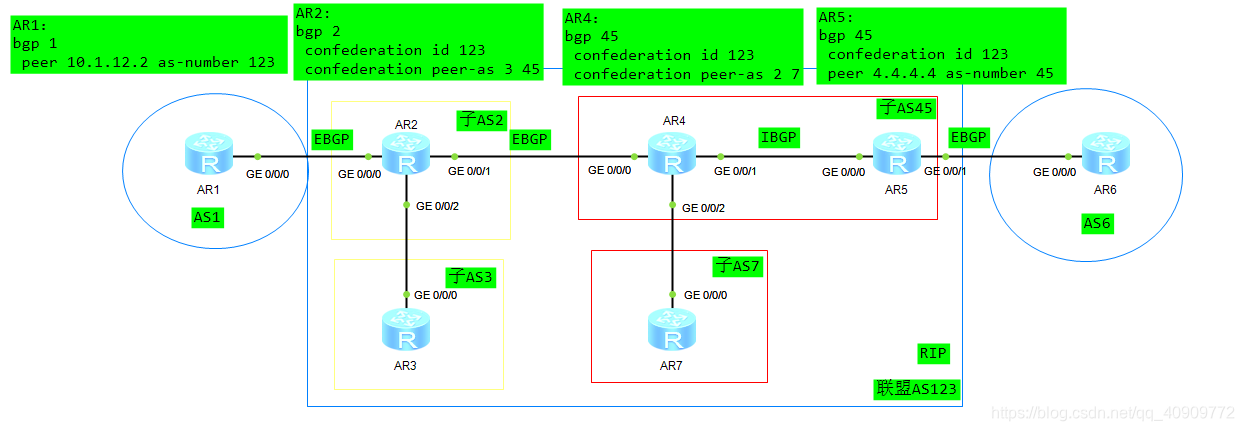

（2）BGP联盟。

• 作用：解决AS内部的IBGP网络连接激增问题，除了使用路由反射器之外，还可以使用联盟（Confederation）。
• 原理：联盟将一个AS划分为若干个子AS。每个子AS内部建立IBGP全连接关系，子AS之间建立联盟EBGP连接关系，但联盟外部AS仍认为联盟是一个AS。配置联盟后，原AS号将作为每个路由器的联盟ID。
• 优点：一是可以保留原有的IBGP属性，包括Local Preference属性、MED属性和NEXT_HOP属性等；二是联盟相关的属性在传出联盟时会自动被删除，即管理员无需在联盟的出口处配置过滤子AS号等信息的操作。
• 配置：


（3）反射器场景和联盟场景下路由属性的传递规则。

• 反射器：

  • Next_hop：
    • 当RR接收到客户机发来路由，反射给其他客户机或者非客户机时，下一跳保持不变，即使使用了next-hop-local命令，也不变。
    • 当RR接收到客户机发来路由，发送给EBGP邻居时，下一跳会改变为自身的地址。
    • 当RR接收到EBGP邻居的路由，传递给客户机和非客户机时，下一跳不会改变为自身的地址，但是可以通过next-hop-local实现修改为自身接口。
    • 当RR接收到非客户机路由时，反射给客户机，默认下一跳也不会改变，但发给EBGP邻居时，下一跳会改变为自身的地址。
  • orginator_id和cluster_list：
    • 当RR接收到EBGP邻居的路由时，不会给此路由添加originator_id和cluster_list属性。
    • 当RR接收到客户机和非客户机的路由时，反射给其他客户机时均会给此路由添加origintor_id和cluster_list属性。
    • 当客户机或非客户机从EBGP邻居收到路由时，发给RR，RR反射此路由时会添加origintor_id和cluster_list属性。
    • 当RR自身起源的路由，通告给客户机和非客户机时，不会给此路由添加origintor_id和cluster_list属性。

• 联盟：

  • Next_hop：
    • 从联盟EBGP邻居得到的路由传递给成员EBGP邻居，可以使用next-hop-local修改路由的下一跳属性。
    • 从联盟EBGP邻居得到的路由传递给IBGP邻居时，可以使用next-hop-local修改路由的下一跳属性。
    • 从成员EBGP邻居得到的路由传递给成员IBGP邻居时，无法使用next-hop-local修改路由的下一跳属性，思科的可以改。
    • 从IBGP邻居得到路由传递给成员EBGP邻居，无法使用next-hop-local修改路由的下一跳属性，思科的可以改。
  • AS_Path在联盟内传递的时候需要添加成员AS号，形成联盟内有序的AS。如下：

    • 修改规则：华为设备在联盟EBGP, 成员EBGP邻居，IBGP之间import和export都可以修改as-path。
    • AS_Path防环总结：
      • 接收联盟EBGP：AS-PATH不能有联盟AS号，可以有成员AS号。
      • 接收成员EBGP：AS-PATH可以有联盟AS,不能有成员AS。
  • MED：
    • 默认情况下，如果AS-PATH最左边的AS号相同时，会进行MED值的比较，EBGP和成员EBGP都是默认开启此选路规则。
    • 使用compare-different-as-med命令后，将不做AS号检测，都进行MED值比较，此命令针对EBGP和成员EBGP邻居有效，只要前5条规则相同，始终比较这些路由的MED属性。
    • 使用bestroute med-confederation命令后，将不做联盟内AS号的检测，都进行MED值比较，注意这些BGP路由的AS-PATH中不能包括任何外部AS号，用于在同一个联盟内不同成员AS起源BGP路由进行MED属性的比较。
    • 联盟内对于不是始发于联盟内的BGP路由，如果小括号外下一跳AS号相同比较MED值。

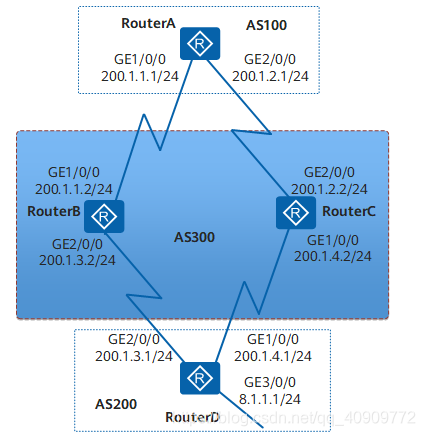

2.路由黑洞。

  什么是路由黑洞？即没有去往源的路由，也没有去往目的的路由。怎样解决？

• IBGP和IGP的同步，即将EBGP路由引入到AS内的IGP协议中，目前很少被使用，因为：

  • 保持BGP协议和IGP协议运行独立性、隔离性，防止BGP路由震荡导致IGP协议发生大量的路由计算，影响网络的稳定性。
  • 默认华为设备只允许引入EBGP路由到IGP协议中（为了防止产生环路），这样让AS内部没有运行BGP协议的路由器也可以通过IGP协议得到这些BGP路由，防止黑洞产生。
  • 关于同步检测的一些说明：
    • BGP开启同步后，会检查IBGP邻居（如果路由来自EBGP邻居，忽略同步检查）接收的BGP路由是否同时存在IGP路由表中，如果IGP路由表中有同样的路由条目则优选该路由;如果没有则不优选。
    • 在没有IBGP全互联的网络架构中没有进行IBGP和IGP的路由的同步检测，会产生BGP黑洞风险。
    • 华为AR系列路由器默认关闭IGP和IBGP路由的同步检测机制，甚至不能开启。

• AS内部都运行BGP协议，通过BGP协议获取BGP路由。这样就无需进行IBGP和IGP同步检测，因为所有路由器都运行BGP协议，故不会存在BGP黑洞风险。目前使用最多。

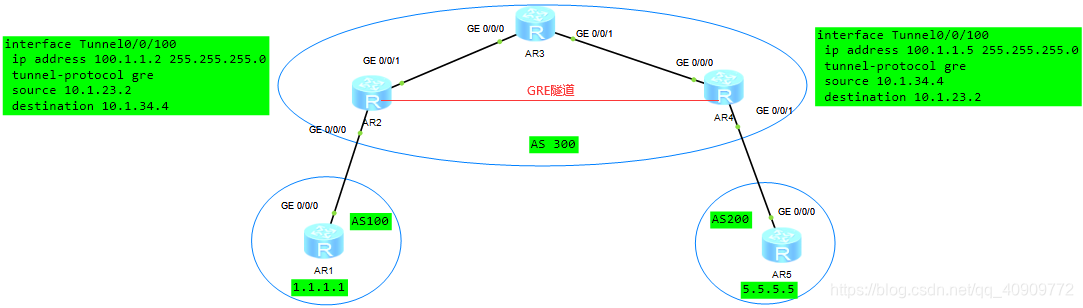

• GRE隧道。


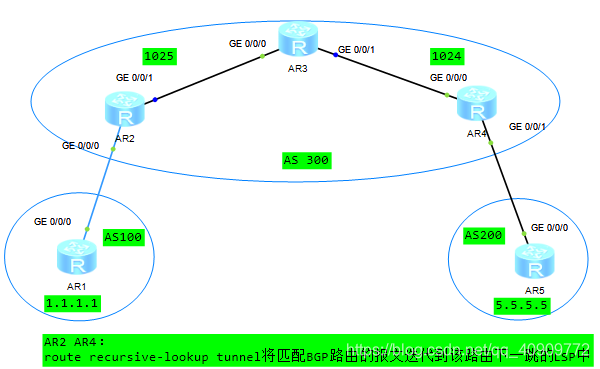

• MPLS LSP隧道。


五、BGP特性。

1.安全性。

（1）BGP的认证。

  三种路由协议认证的区别：

• OSPF：所有报文都要进行认证。认证方式有区域认证、接口认证。认证类型有明文、MD5、NULL认证

• ISIS：认证类型区域认证、路由域认证、接口认证，通过10号TLV实现。

• BGP：邻居间的MD5认证，认证信息通过TCP的option来携带，BGP报文本身没有认证字段。这就意味着BGP的每一个报文都包含认证信息。


• BGP认证的配置：

	peer  10.1.123.2 password ?
		cipher  Password with encrypted text
		simple  Password with simple     text

（2）通用TTL安全保护机制GTSM。

  BGP GTSM检测IP报文头中的TTL（time-to-live）值是否在一个预先设置好的特定范围内，并对不符合TTL值范围的报文进行允许通过或丢弃的操作，从而实现了保护IP层以上业务，增强系统安全性的目的。为防止攻击者伪造BGP报文对设备进行攻击，可以通过配置GTSM功能检测IP报文头中的TTL值的范围来对设备进行保护。

• 配置：peer 10.1.15.1 valid-ttl-hops 2 针对邻居10.1.15.1设置TTL值范围为[254,255]
• 处理机制：
  • 向这个邻居发包的时候,将BGP数据包的TTL设置为255。
  • 收到这个邻居的BGP数据包以后,对其进行检测。报文(TTL) >= 255-hops+1如果满足,可以接收,如果不满足丢弃。即被检测的报文的TTL值有效范围为[255–hops+1, 255]
• 应用场景：将IBGP对等体的报文的TTL的范围设为254至255。当攻击者模拟合法的BGP协议报文，对设备不断的发送报文进行攻击时，TTL值必然小于254。如果没有使能BGP GTSM功能，设备收到这些报文后，发现是发送给本机的报文，会直接上送控制层面处理。这时将会因为控制层面处理大量攻击报文，导致设备CPU占用率高，系统异常繁忙。如果使能BGP GTSM功能，系统会对所有BGP报文的TTL值进行检查，丢弃TTL值小于254的攻击报文，从而避免了因网络攻击报文导致CPU占用率高的问题。

（3）route-limit。

  限制从对等体接收的路由数量，防止资源耗尽性攻击。配置规则如下：

peer 10.1.45.5 route-limit 10 70
	最多收10条对等体传来的路由，收到路由超过70%告警，超过最大数量断开BGP邻居，30s后自动再次建立邻居。

peer 10.1.45.5 route-limit 10 70 alert-only
	收到路由超过70%告警，超过最大数量还是告警，不断开BGP邻居。

peer 10.1.45.5 route-limit 10 70 idle-timeout 10
	收到路由超过70%告警，超过最大数量断开邻居关系，并在10分钟后重新建立邻居，超时前可以使用reset bgp 10.1.45.5手动重新建立邻居。

peer 10.1.45.5 route-limit 10 70 idle-forever
	收到路由超过70%告警，超过最大数量断开邻居关系，不在自动建立，可以使用reset bgp 10.1.45.5手动重新建立邻居。

（4）AS_Path长度保护。

  AS_Path长度保护。通过在入口和出口两个方向对AS_Path的长度进行限定，直接丢弃AS_Path超限的报文。 配置如下：

<Huawei> system-view
[Huawei] bgp 100
[Huawei-bgp] as-path-limit 200 设置AS_Path属性中AS号的最大个数为200

2.路由衰减。

  路由衰减（Route Dampening）用来解决路由不稳定的问题。多数情况下，BGP协议都应用于复杂的网络环境中，路由变化十分频繁。为了防止持续的路由振荡对设备性能的损耗，BGP使用路由衰减来抑制不稳定的路由。使用规则如下：

• BGP衰减使用惩罚值（Penalty Value）来衡量一条路由的稳定性，惩罚值越高则说明路由越不稳定。路由每发生一次振荡（路由从激活状态变为未激活状态，称为一次路由振荡），BGP便会给此路由增加一定的惩罚值（1000）。当惩罚值超过惩罚限制值（Suppress Value）时，此路由被抑制，不加入到路由表中，也不再向其他BGP对等体发布更新报文。

• 被抑制的路由每经过一段时间，惩罚值便会减少一半，这个时间称为半衰期（Half-life）。当惩罚值降到再使用阈值（Reuse Value）时，此路由变为可用并被加入到路由表中，同时向其他BGP对等体发布更新报文。上文提到的惩罚值、抑制阈值和半衰期都可以手动配置。

• 路由衰减只适用于EBGP路由。对于从IBGP收来的路由不能进行衰减，因为IBGP路由经常含有本AS的路由，内部网络路由要求转发表尽可能一致，IGP快速收敛就是为了达到信息同步，转发一致。如果衰减对IBGP路由起作用，不同设备的衰减参数不一致时，会导致转发表不一致。

• 默认每翻滚(失效)一次惩罚值增加1000，当BGP属性改变时惩罚值增加500。

• half-life(半衰时间):将处罚值减少一半所需经历的时间。取值范围为1-45分钟，默认15分钟。

• reuse Value(重用限制值)︰用来与处罚值相比较，若处罚值小于重用限制值，且被抑制的路由重新up，就不再对其进行抑制。取值范围1-20000，默认值为750。

• Suppress Value(惩罚限制值)︰用来与处罚值相比较的数值。若处罚值大于抑制限制值，路由将被抑制。取值范围为1-20000,默认值为2000。

• max-suppress-time:(最长抑制时间):可对路由进行抑制的最长时间，取值范围为1-255，默认值为half-life时间的4倍。

• 配置：


  • dampening ibgp   命令只对BGP VPNv4路由生效
  • reset bgp dampening 命令用来清除路由的衰减信息并释放被抑制的路由

3.BGP的按组打包。

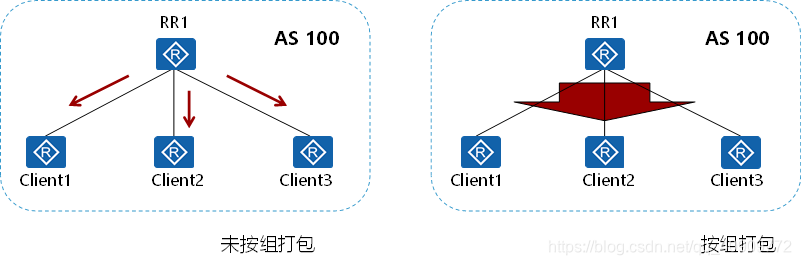

  按组打包技术将所有拥有共同出口策略的BGP邻居当作是一个打包组。这样每条待发送路由只被打包一次然后发给组内的所有邻居，使打包效率指数级提升。例如，一个反射器有100个客户机，有10万条路由需要反射。如果按照每个邻居分别打包的方式，反射器RR在向100个客户机发送路由的时候，所有路由被打包的总次数是10万×100。而按组打包技术将这个过程变为10万×1，性能相当于提升了100倍。

  在邻居数目多、路由量大且大部分邻居具有相同出口策略的场景下，按组打包技术极大的提高了BGP打包发包性能。按组打包的典型应用场景主要有以下三种情况：

• 在国际关口局场景：IGW Router会向所有相邻AS发送路由。如果IGW Router支持BGP按组打包功能，那么它的BGP的转发性能将得到较大的提升。

• 路由反射器场景：RR会向所有Client发送路由。如果RR支持BGP按组打包功能，那么它的BGP的转发性能将得到较大的提升。

• ASBR场景：作为ASBR的RouterB从EBGP邻居RouterA收来路由后，会向所有IBGP邻居发送。如果RouterB支持BGP按组打包功能，那么它的BGP的转发性能将得到较大的提升。


4.ORF。

  BGP基于前缀的ORF（Outbound Route Filtering）能力，能将本端设备配置的基于前缀的入口策略通过路由刷新报文发送给BGP邻居。BGP邻居根据这些策略构造出口策略，在路由发送时对路由进行过滤。这样不仅避免了本端设备接收大量无用的路由，降低了本端设备的CPU使用率，还有效减少了BGP邻居的配置工作，降低了链路带宽的占用率。

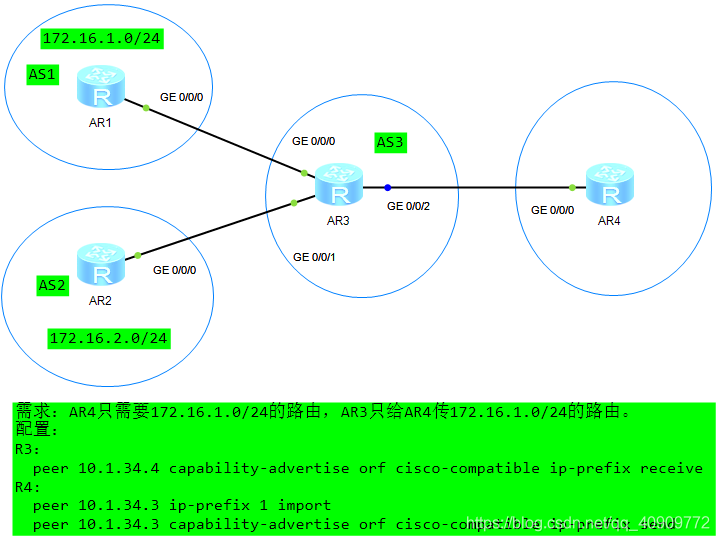

（1）应用场景。

  当本端设备希望BGP邻居只发送它需要的路由，而BGP邻居又不愿意针对不同设备维护不同的出口策略时，可以运用BGP ORF特性。如上图：
  直连BGP邻居中，RouterA、RouterB协商基于前缀的ORF能力后，RouterA将本地配置的基于前缀的入口策略打包到Route-refresh报文中发送给RouterB。RouterB根据接收到的路由刷新报文构造出口策略，通过Route-refresh报文发送路由给RouterA。RouterA只收到它需要的路由，而RouterB不必维护路由策略，减少了配置工作。

（2）配置。

5.active-route-advertise。

  只有当BGP路由被成功的安装进IP或IPv6路由表，该路由才能被发送给邻居。默认情况下路由只需在BGP中优选即可向邻居发布。配置了此特性之后，路由必须同时满足在BGP协议层面优选与在路由管理层面活跃两个条件，才能向邻居发布。配置和使用案例如下：

<Huawei> system-view
[Huawei] bgp 100
[Huawei-bgp] active-route-advertise

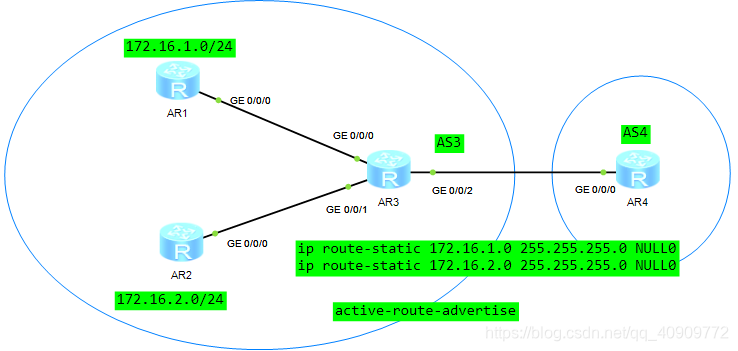

• AR3通过BGP从AR1和AR2上分别接收到两条路由：172.16.1.0/24和172.16.2.0/24。
• AR3上还存在着172.16.1.0/24和172.16.2.0/24的静态路由，因为静态路由的优先级高于BGP所以这两条BGP的路由就不会被放进路由表，属于未激活的路由。

• 但是AR3还是会将这两条BGP路由传递给AR4，因为这两条路由对于BGP来说满足传递的条件：在BGP路由表中是最优的。
• 在AR3的BGP视图配置：active-route-advertise命令。此时这两条路由就得满足：在BGP路由被成功的安装进IP路由表，该路由才能被发送给邻居。
• 所以AR4不在能接受到此条路由。

6.按策略进行下一跳迭代。

  BGP需要对非直连的下一跳进行路由迭代，但是如果不对迭代到的路由进行过滤的话，可能会迭代到一个错误的转发路径上。按策略进行下一跳迭代就是通过配置路由策略来限制迭代到的路由。如果路由不能通过路由策略，则该路由迭代失败。使用场景如下：

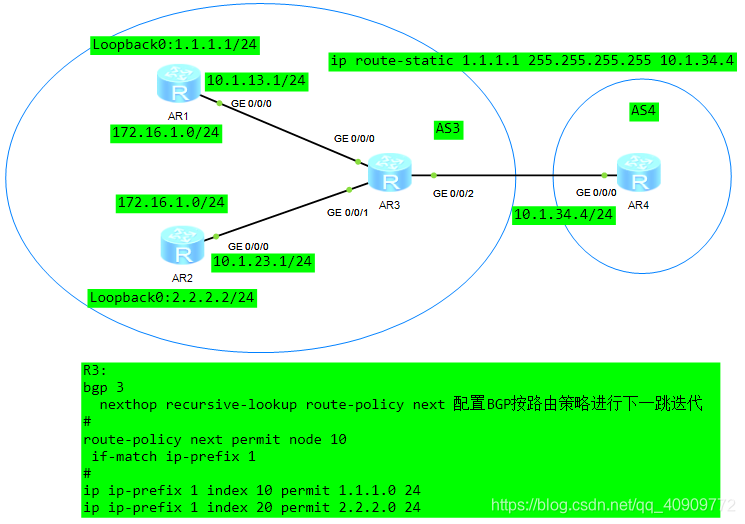

• R3和R1、R2之间通过Loopback口建立IBGP邻居。R3从R1、R2分别收到了前缀为172.16.1.0/24的BGP路由。其中从R1收到的BGP路由的原始下一跳为1.1.1.1/24。
• 当R1正常运行时，R3收到从R1发来的前缀为172.16.1.0/24的路由会迭代到IGP路由1.1.1.1/24，下一跳是10.1.13.1。但是当R1上存在一条去往1.1.1.1/32，下一跳是10.1.34.4的静态路由。这样就导致下一跳迭代到R4。原因是：在R3上会用原始下一跳1.1.1.1在IP路由表中进行最长匹配迭代，结果会迭代到1.1.1.1/32的路由上，从而产生了180s的路由黑洞。
• 但此时用户期望的是，当到1.1.1.1/24的路由不可达时，可以重新选路优选到2.2.2.2/24的路由。
• 配置下一跳迭代策略，让BGP按路由策略进行下一跳迭代。

7.4字节AS号。

  解决2字节AS号可能不够用问题。

• 变化：4字节AS号特性是将AS号的编码范围由2字节扩大为4字节。

• 协议作出的拓展：

  • 定义了一种新的Open能力码用于进行BGP连接的能力协商；
  • 2种新的可选过渡属性，AS4_Path和AS4_Aggregator属性；
  • 定义AS_TRANS（保留值为23456）用于衔接2字节AS和4字节AS。

• 属性意义：2种新的可选过渡属性AS4_Path（属性码为0x11）和AS4_Aggregator属性（属性码为0x12）用于在Session上传递4字节AS信息。

  • AS4_Path：用于正常传递4字节AS号。
  • AS4_Aggregator：该路由在哪个AS上被汇总，聚合者属性。

• 传递过程：


• R2收到R1的一条四字节AS的路由,AS号码为10.1；

• R2与R3建立邻居，需要令R3认为R2的AS号为AS_TRANS；

• R2发送路由给R3的时候把AS_TRANS记录在AS_Path里面，把10.1与自己的AS号码20.1按照BGP要求的顺序记录在AS4_Path；

• R3对于不识别的属性AS4_Path不作处理依然保留，它只按照BGP的规则来发送路由给R4。当然它认为R4的AS号码也是AS_TRANS；

• 这样当R4收到从R3来的路由会把AS_PATH中的AS_TRANS按照顺序替换为AS4_Path里所记录的相应的地址，在R4上把AS_PATH属性还原为30 20.1 10.1。

8.路由聚合。

（1）自动汇总。

• 仅对import-route到BGP的IGP路由，静态，直连路由生效。
• 对network发布的路由和从邻居得到的路由无效。
• 进行有类聚合，总是汇总成主类网络号，容易导致路由不精确。
• 抑制明细路由。
• AS_path和起源属性都不继承明细，下一跳属性为自己0.0.0.0
• 配置：summary automatic

（2）手动汇总。

• 配置：
  • aggregate 172.16.0.0 255.255.252.0
    • 继承团体
    • 继承起源优先级最低
    • 明细路由不抑制
    • 不继承AS-PATH
  • aggregate 172.16.0.0 255.255.252.0 detail-suppressed
    • 不继承团体
    • 继承起源优先级最低
    • 明细路由抑制
    • 不继承AS-PATH
  • aggregate 172.16.0.0 255.255.252.0 as-set
    • 继承团体
    • 继承起源优先级最低
    • 明细路由不抑制
    • 继承AS-PATH
  • aggregate 172.16.0.0 255.255.252.0 as-set detail-suppressed
    • 不继承团体
    • 继承起源优先级最低
    • 明细路由抑制
    • 继承AS-PATH

（3）AS-SET的特性。

• 将明细路由中的as-path全都继承过来，写在{ }中，称之为as-set,无序列表概念。
• 可以携带团体属性,可以叠加属性,肯定是"传输范围小"的community值起作用（华为设备会继承所有明细路由的全部团体属性，传输范围小的值生效，如果使用了detail-suppressed则抑制所有明细路由的同时也不在继承明细路由的community属性)。
• 继承origin code:默认是IGP，但明细路由中origin code不一致，默认优先使用的最低优先级的起源属性（?<egp<igp)。

（4）对汇总路由进行溯源。

• Aggregator: AS 12 该路由在哪个As上被汇总，聚合者属性
• Aggregator ID 10.1.102.2 产生该聚合路由的路由器的BGP的router id，聚合者ID属性
• Atomic-aggregate 原子聚合，对聚合路由的进一步说明，丢失了明细路由的某些属性

9.BGP 缺省路由。

（1）方法1：

peer 2.2.2.2 detault-route-advertise	向邻居通告缺省路由，自身路由表无需存在缺省路
peer 2.2.2.2 default-route-advertise route-policy test route-policy	于修改缺省路由属性
peer 2.2.2.2 default-route-advertise conditional-route-match-all 172.16.1.0 255.255.255.0 172.16.2.0 255.255.255.0	匹配路由表〔非BGP路由表)中存在的所有的条件路由,产生缺省路由
peer 2.2.2.2 default-route-advertise conditional-route-match-any 172.16.1.0 255.255.255.0 172.16.2.0 255.255.255.0	匹配路由表〔非BGP路由表）中存在的任一条件路由,产生缺省路由

（2）方法2：使用network 0.0.0.0将其他协议的缺省路由通告给所有邻居，自身路由表需要有其他协议的缺省路由。

10.BGP的路由优选规则和负载分担。

（1）BGP的12条选路原则。

• 优选Preference_Value值最高的路由（私有属性，仅本地有效）。
• 优选本地优先级（Local_Preference）最高的路由。
• 优选手动聚合>自动聚合>network>import>从对等体学到的。
• 优选AS_Path短的路由。
• 起源类型IGP>EGP>Incomplete。
• 对于来自同一AS的路由，优选MED值小的。
• 优选从EBGP学来的路由（EBGP>IBGP）。
• 优选AS内部IGP的Metric最小的路由。
• 优选Cluster_List最短的路由。
• 优选Orginator_ID最小的路由。
• 优选Router_ID最小的路由器发布的路由。
  • 如果路由携带Originator_ID属性，选路过程中将比较Originator_ID的大小（不再比较Router ID），并优选Originator_ID最小的路由。
• 优选具有较小IP地址的邻居学来的路由。

（2）负载分担。

• 条件：“BGP选择路由的策略”的1至8条规则中需要比较的属性完全相同。华为默认强制要求AS-PATH属性完全一致，既长度和所经过的AS号要完全相同。

（3）配置命令和应用场景。

  maximum load-balancing 2 设置形成负载分担的等价路由的最大条数
  此命令单独使用，AS-PATH会作为选路规则，但在做负载分担时，也会对AS-PATH做检查，要求路径一致，长度一致，如果EBGP邻居路由最优则对EBGP路由做负载分担，如果IBGP邻居路由最优，则对IBGP路由做负载分担。

配置：

• maximum load-balancing 2
• load-balancing as-path-ignore

  此两条命令配合使用时，AS-PATH会作为选路的判断条件参与最优路径的选择，但AS-PATH不做为负载分担的条件，可以实现不要求AS-PATH路径一致，也不要求长度一致，也可以实现负载分担，成员EBGP和IBGP都当IBGP路由看待，也可以实现负载分担。

• maximum load-balancing 2
• bestroute as-path-ignore

  此两条命令配置使用时，AS-PATH不会作为选路规则，但在做负载分担时，依然会对AS-PATH做检查，要求路径一致，长度一致。

• maximum load-balancing ebgp 2

  当ebgp路由最优时，对EBGP路由做负载分担，如果EBGP路由没有被优选，则命令无效，也不对ibgp路由做负载分担。

• maximum load-balancing ibgp 2

  当ibgp路由最优时，对IBGP路由做负载分担，如果IBGP路由没有被优选，则命令无效，也不对ebgp路由做负载分担。

五、BGP4+。

（1）BGP4+是什么？

• BGP4的扩展版本。
• 扩展能力自协商机制。
• 支持传递多种地址族地址即MPBGP。（IPv6、VPNv4、VPNv6等）
• 新增属性用以支持多地址族地址传递。

（2）作出的改进。
  为实现对多种网络层协议的支持，BGP4+需要将网络层协议的信息反映到NLRI及Next_Hop。MP-BGP中引入了两个新的路径属性：

• MP_REACH_NLRI：Multiprotocol Reachable NLRI，多协议可达NLRI。用于发布可达路由及下一跳信息。

  当传递IPv6路由时，MP_REACH_NLRI字段的值是：

  • AFI=2 ，SAFI=1(Unicast) ,SAFI=2(Multicast)。
  • 下一跳地址长度字段决定了下一跳地址的个数：
    • 长度字段=16，下一跳地址为下一跳路由器的全球单播地址
    • 长度字段=32，下一跳地址为下一跳路由器的全球单播地址和链路本地地址
  • 保留字段，恒等于0
  • NLRI字段，可变长字段，表示路由前缀和掩码信息。

• MP_UNREACH_NLRI：Multiprotocol Unreachable NLRI，多协议不可达NLRI。用于撤销不可达路由。


• 在OPEN报文中进行多协议能力的协商：BGP设备通过Open消息协商能力，通过查看Open消息中的能力参数来确定对等体所具有的能力。BGP设备如果支持某功能，并且确定对方也具备该能力，那么该BGP设备将使用该功能与对等体交互。如下图是协商传递IPv6路由的能力：
    Open消息包含可选的能力协商参数Capabilities，由一个或多个三元组<Parameter Type、Parameter Length、Parameter Value>组成。除了多地址族的能力协商外，还有：

  • 4字节AS号能力
  • Route-Refresh支持能力
  • 多层标签能力。
