【Android】浅谈Navigation

一，概述

androidx.navigation封装了FragmentManager CRUD操作，简化了单Actively多Fragment架构，本文着重解析Navigation设计思路，底层实现

二，原理

1，inflate

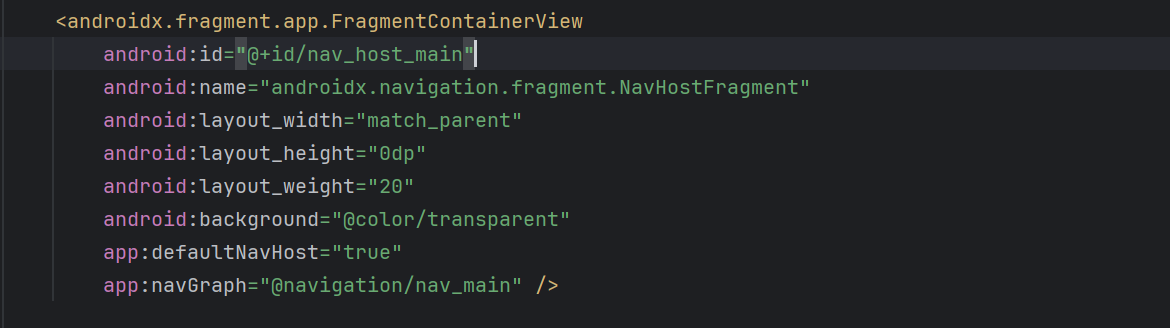

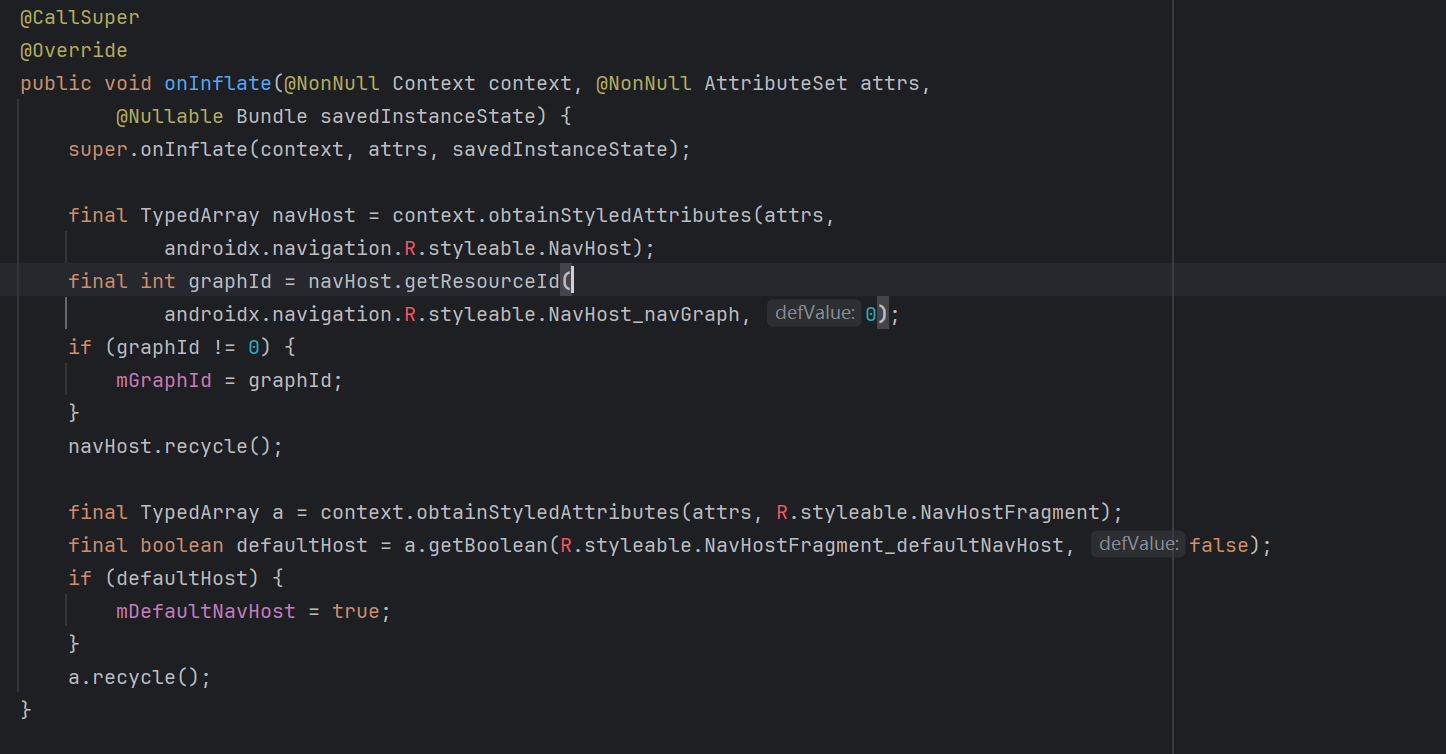

FragmentContainerView设置name参数为NavHostFragment，并且传入navGraph参数，在NavHostFragment#onInflate回调中，便会解析navGraph，如下。

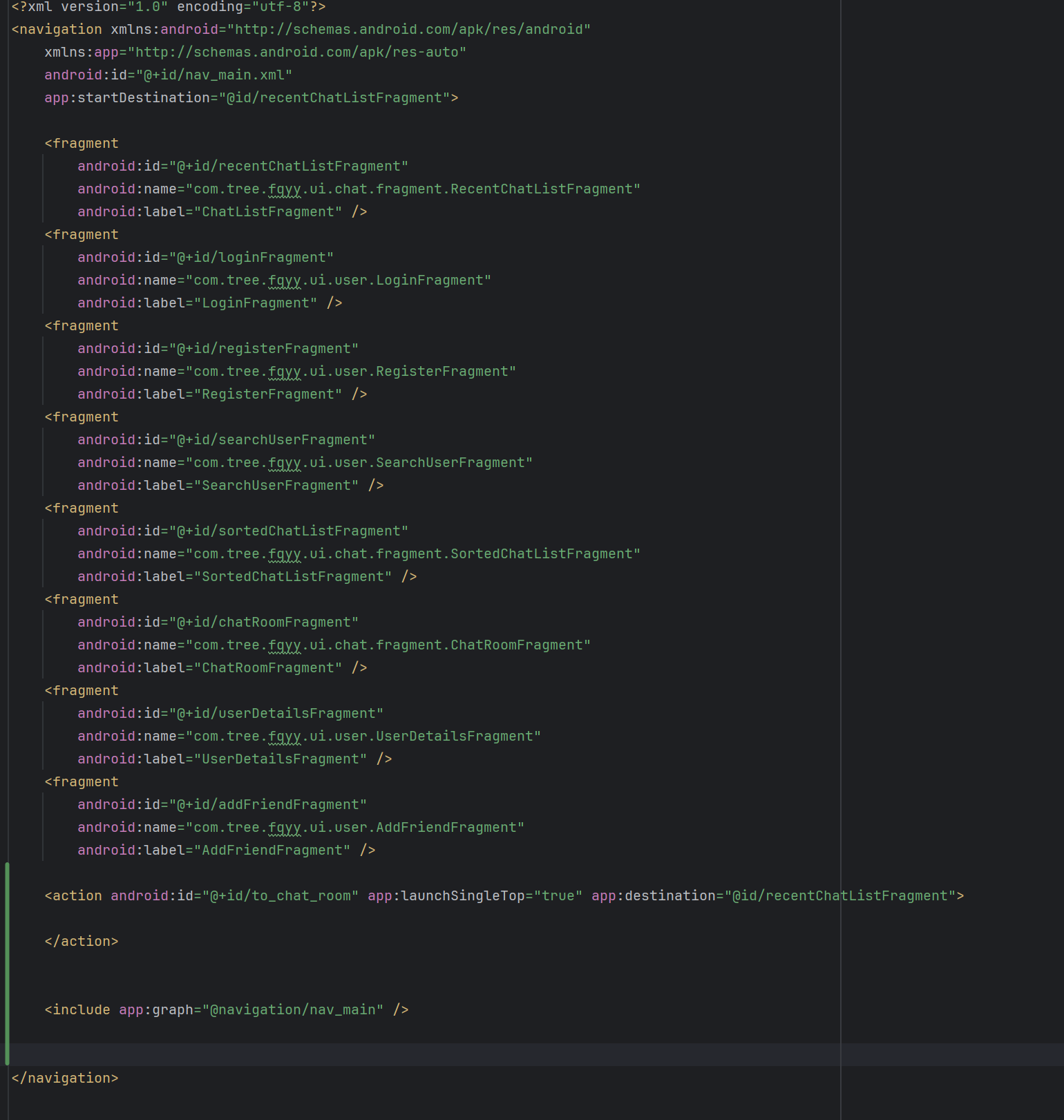

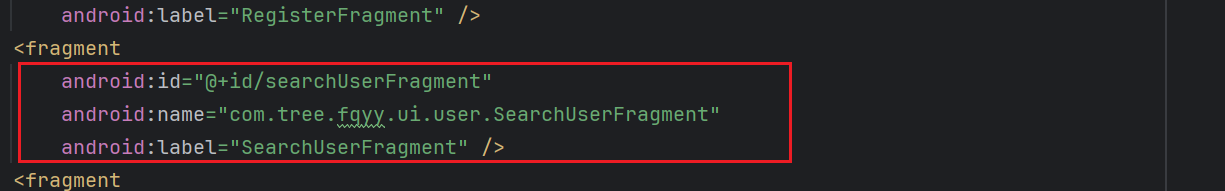

inflate阶段主要保存所有声明的导航判断，其声明内容在哦res/navigation/目录下的xml，如下

大致定义了fragment标签、action标签、以及arguments和include。include可以包含其他导航判断，这个在navigate详细讲解。

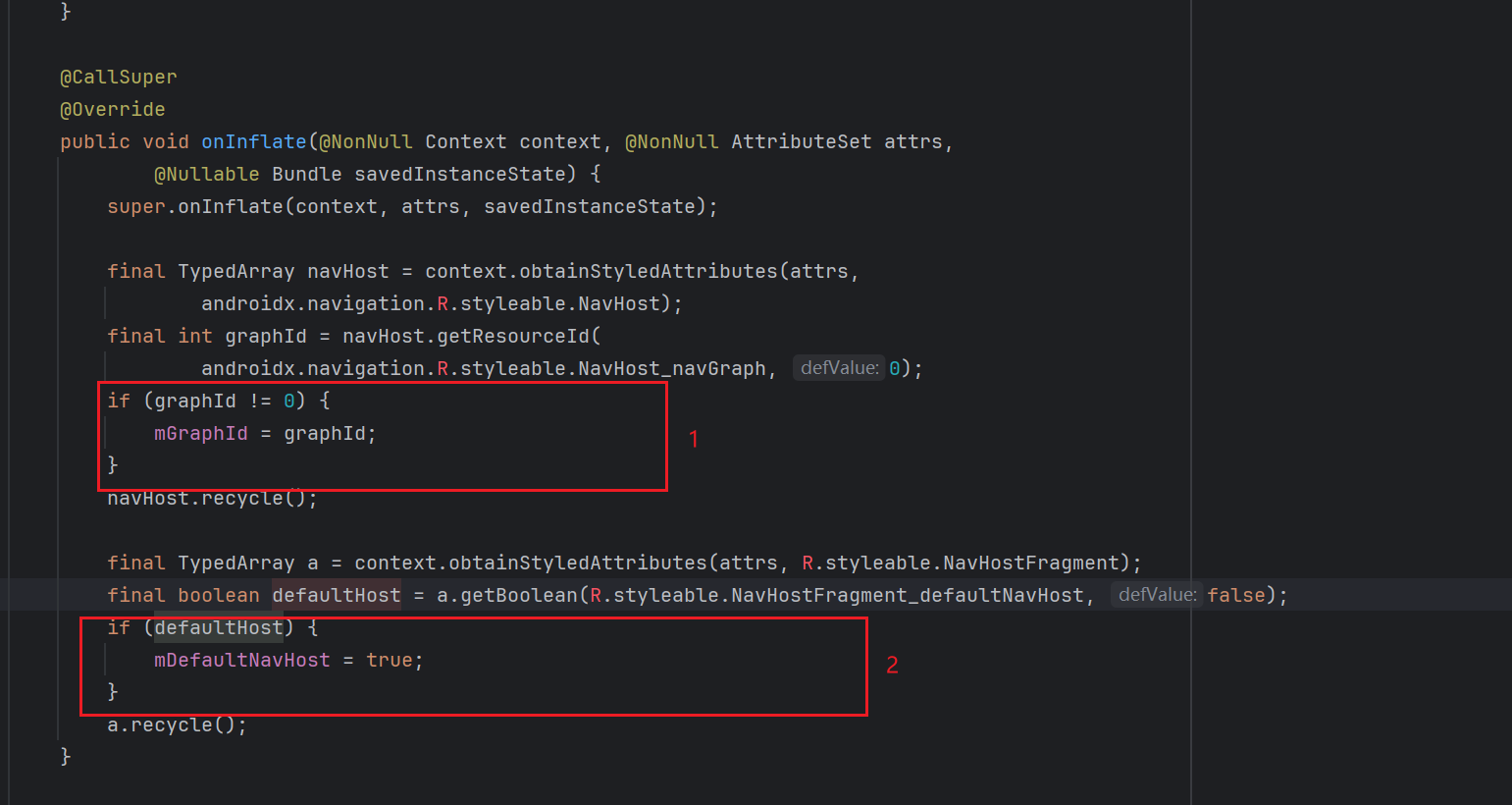

回到Inflate解析阶段，做了两件事，如下

保存graphId和mDefualtNavHost参数，在onCreate开始解析，跟进到onCreate

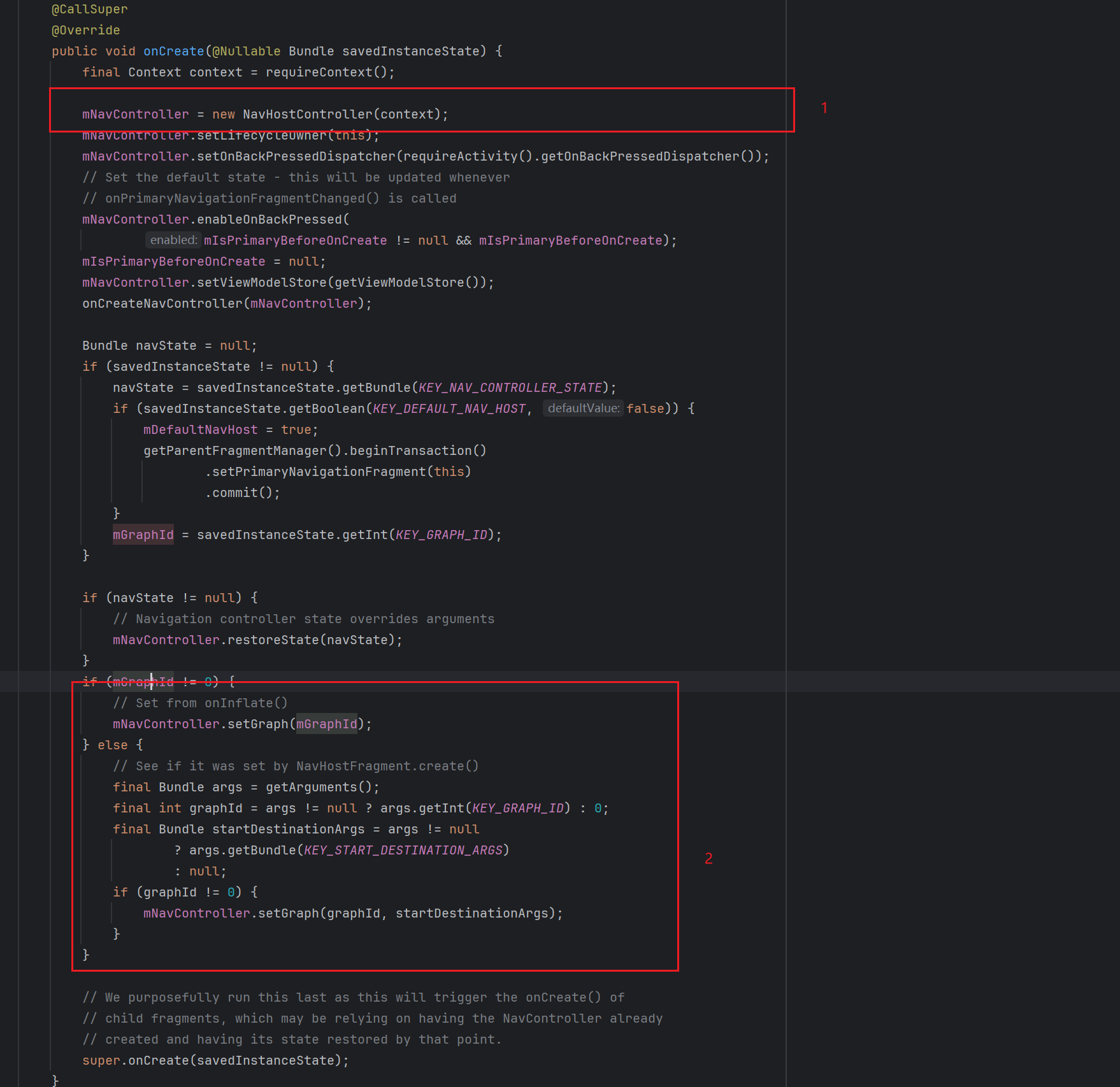

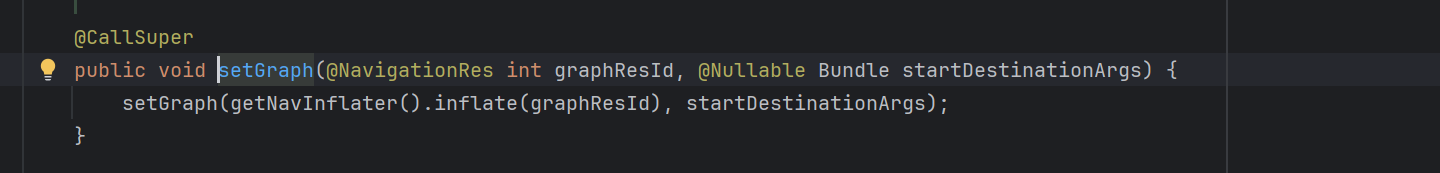

onCreate中初始化NavHostController，并且设置Graph到controller中，

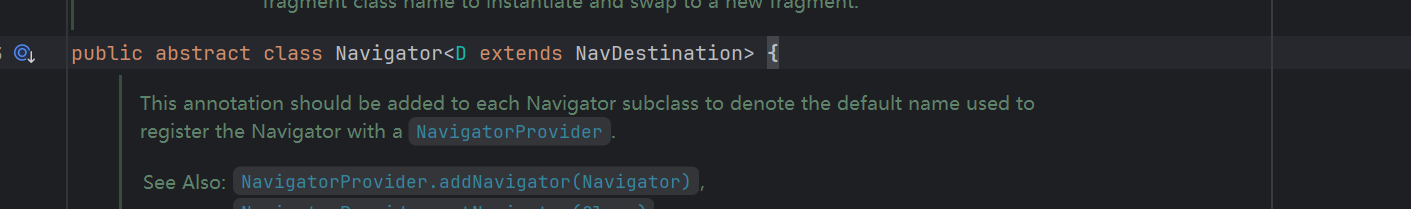

NavHostController中依赖了Navigator接口，Navigator即导航者抽象类，如下

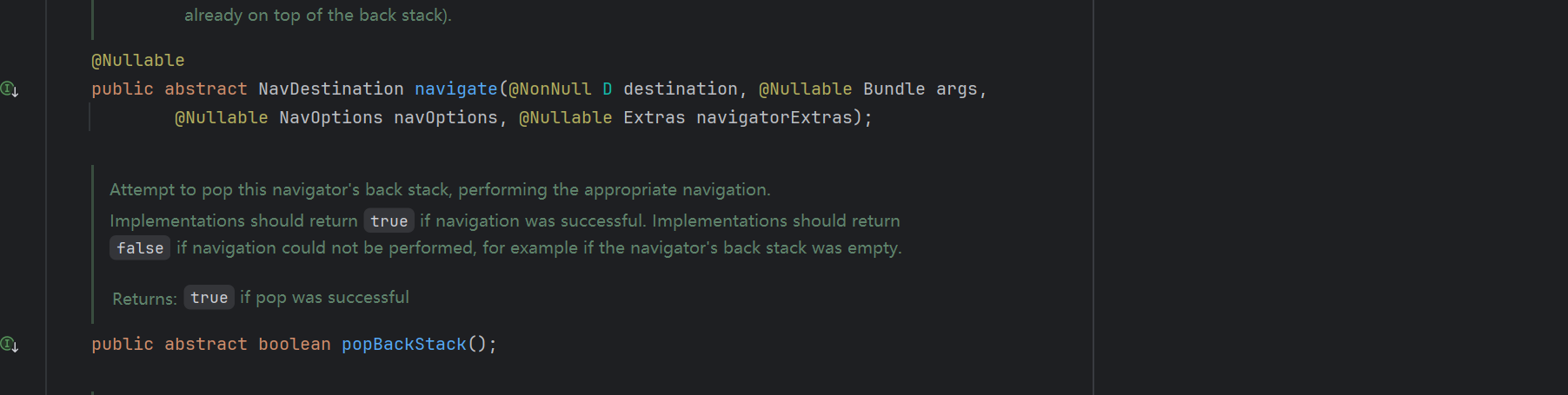

其关键抽象方法定义如下

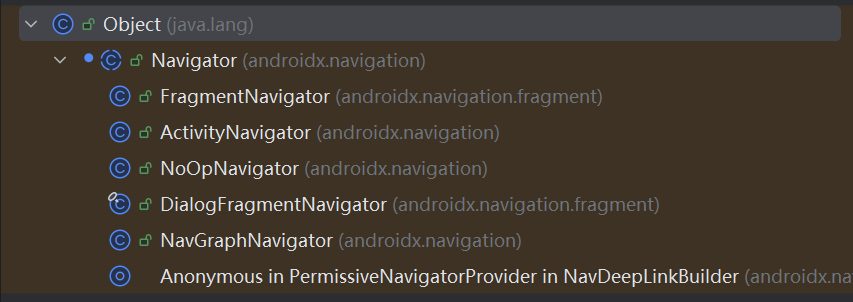

即navigate和popBackStack。具体实现主要是如下类

在此读者简单解释下几个实现类，

FragmentNavigator：负责Fragment的导航

ActivityNavigator：负责Activity跳转导航

NavGraphNavigator：负责include片段定义的Graph，即跳转到其他Graph的导航

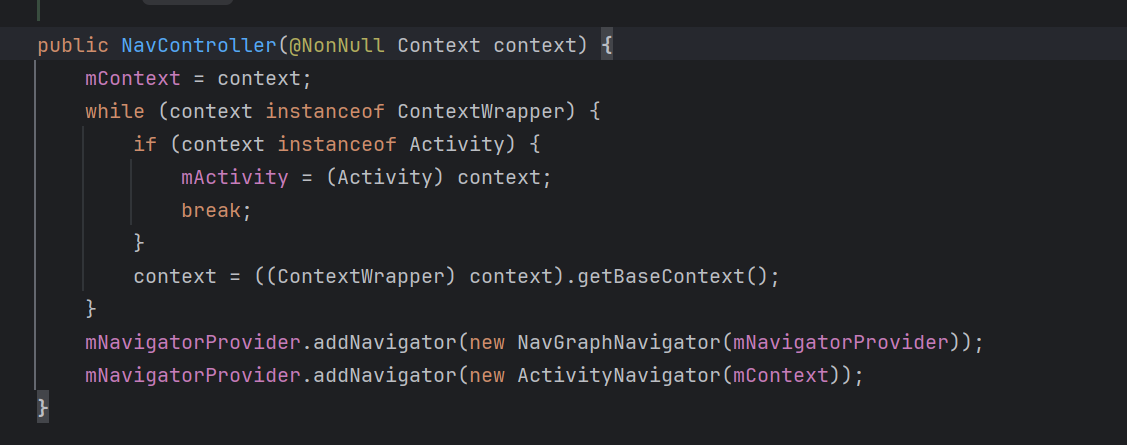

在NavController中，预先add了两个Navigator，NavGraphNavigator和ActivityNavigatror

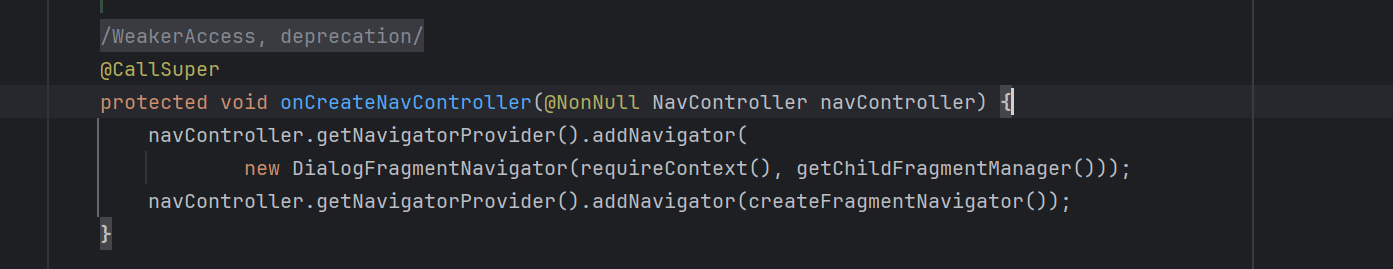

在onCreateView回调中，再次添加了DIalogFragmentNavigator和FragmentNavigator，

回到正题，跟进解析Graph逻辑

NavInflater#inflate方法解析了graph xml文件，生成一个NavGraph对象，NavGraph是NavDestination子类。笔者在此简单解释下NavDestination。

一个Navdestination存储了导航Id，Name和label，即具体的导航信息

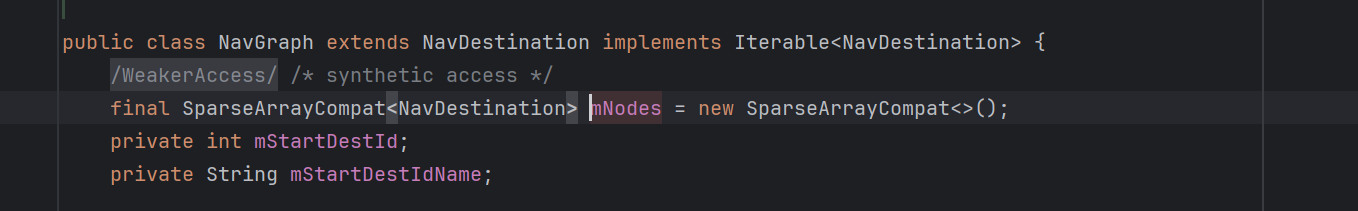

NavGraph和NavDestination关系如同View和ViewGroup，NavGraph包含了多个NavDestination，存储在mNodes成员中，

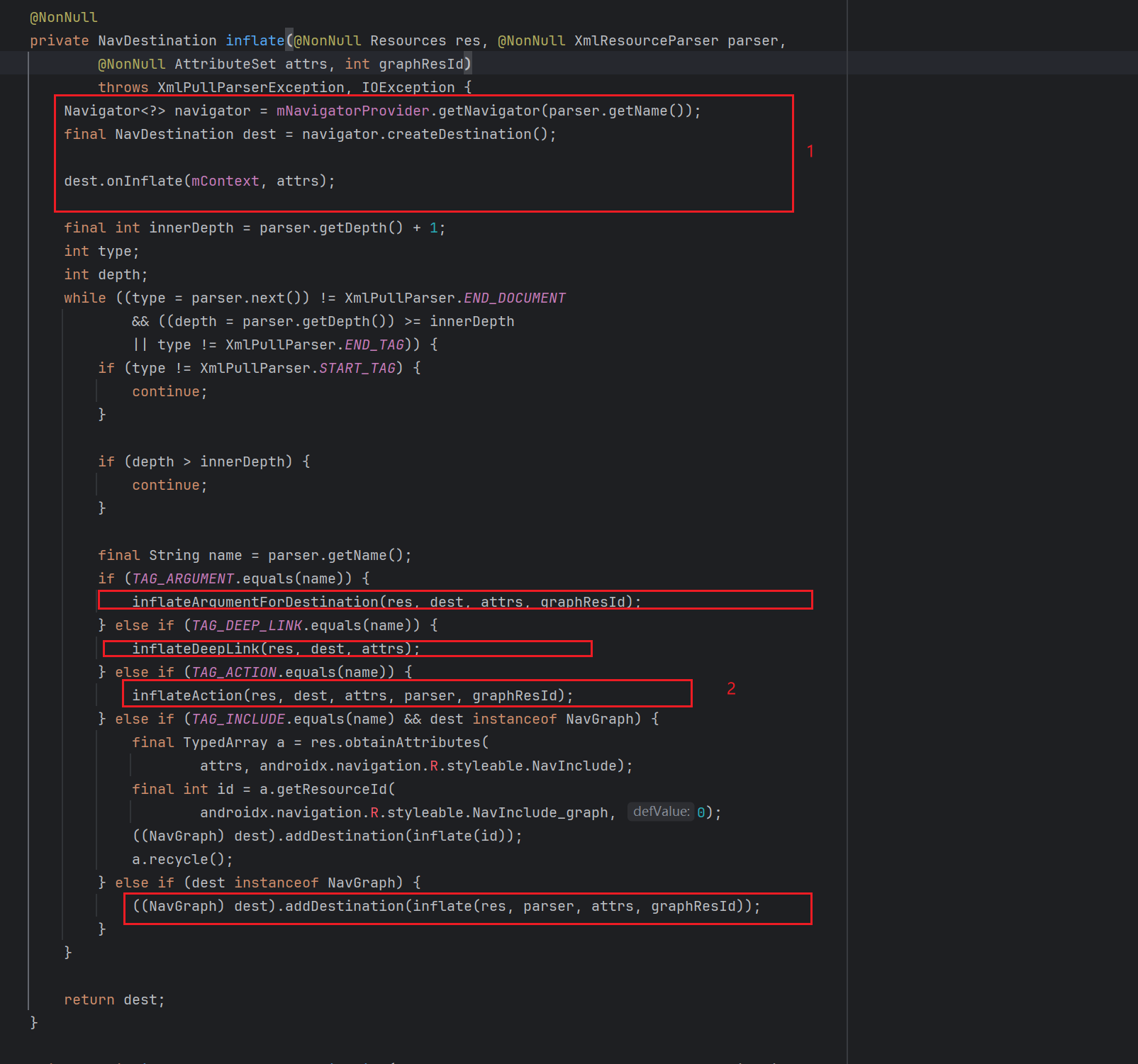

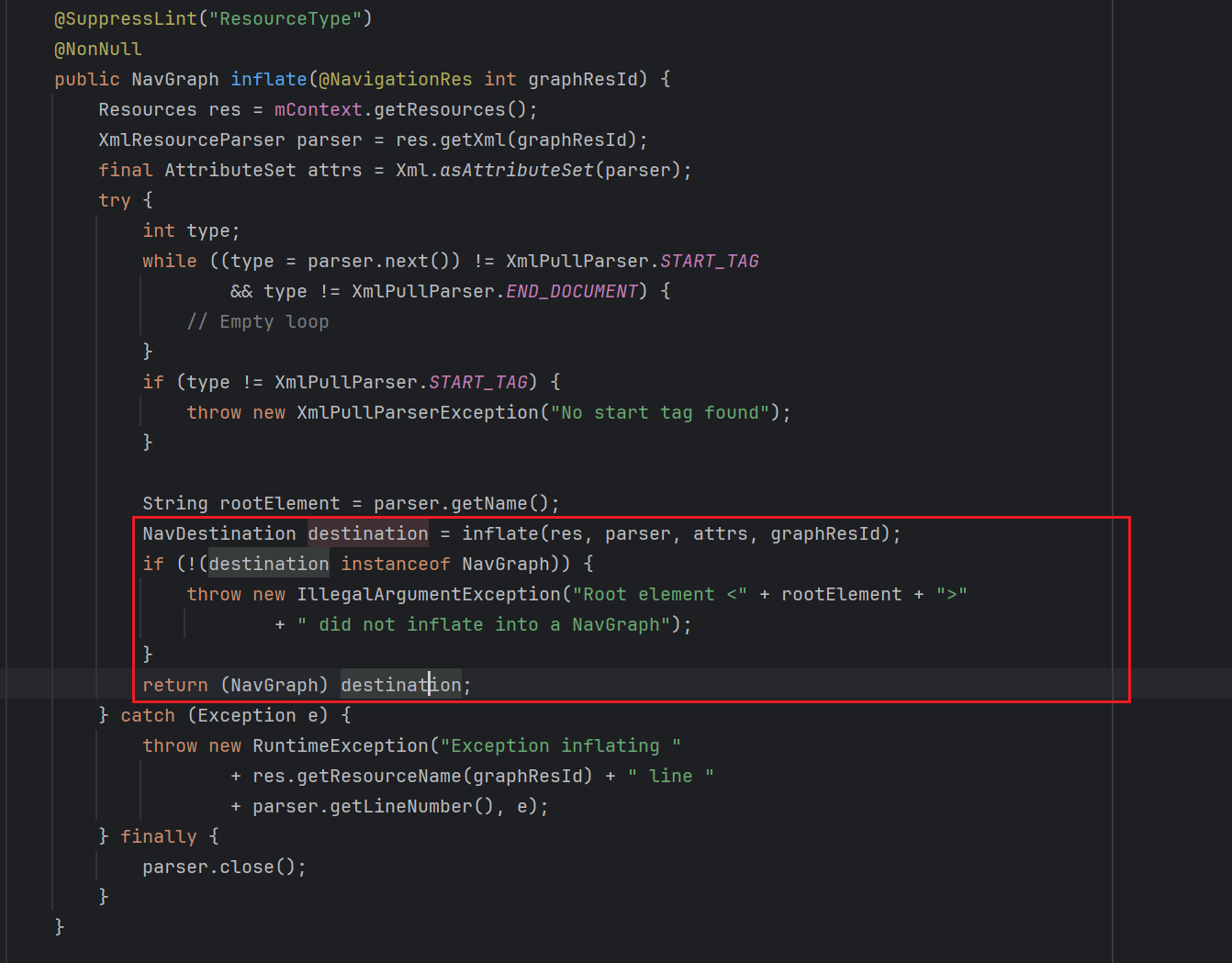

跟进NavInflater#inflate方法

1，如上，拿到element name，获取Navigator，调用onCreateDestination方法创建一个Navdestionation，并且回调onInflate方法绑定参数。

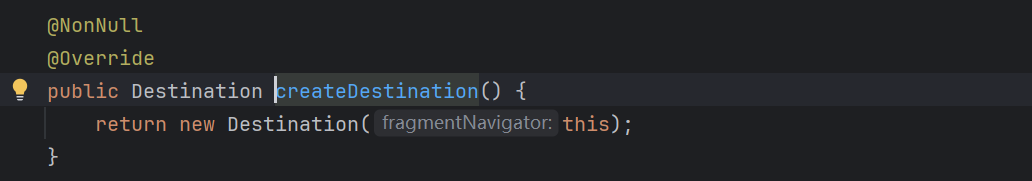

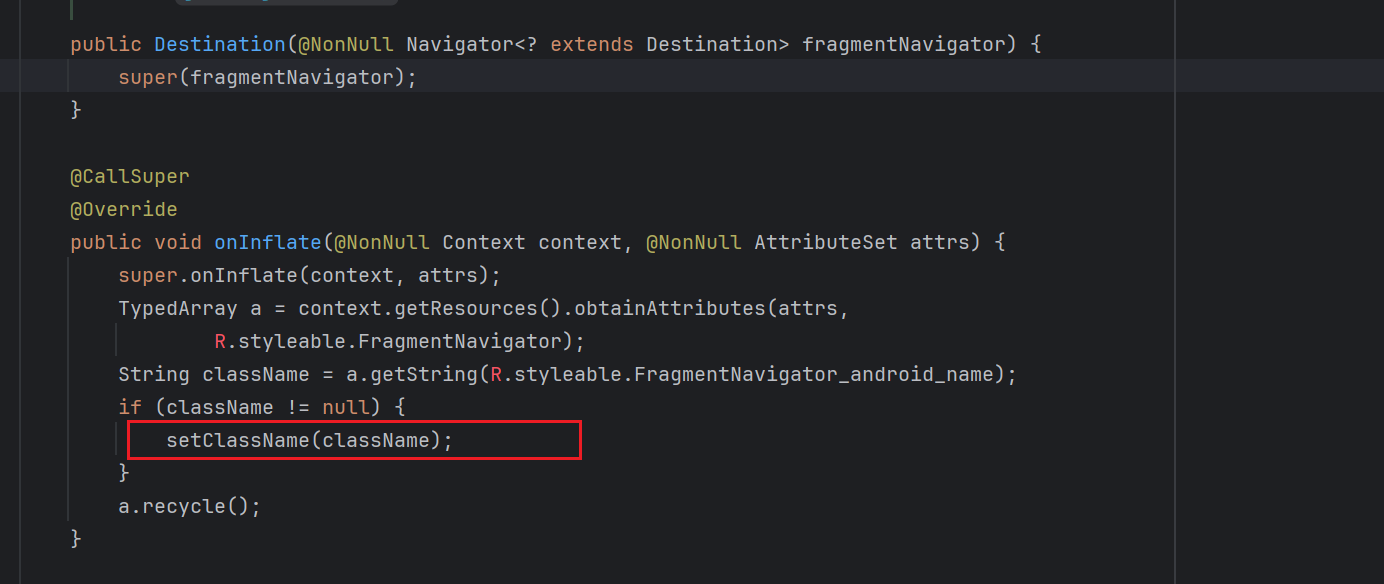

以FragmentNavigator为例，createDestionation方法实现如下，简单将FragmentNavigatir传入Navdestionation，并且绑定具体Fragment的ClassName

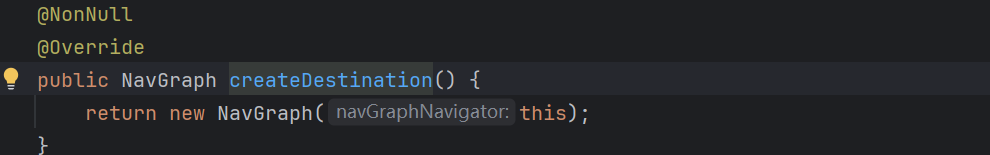

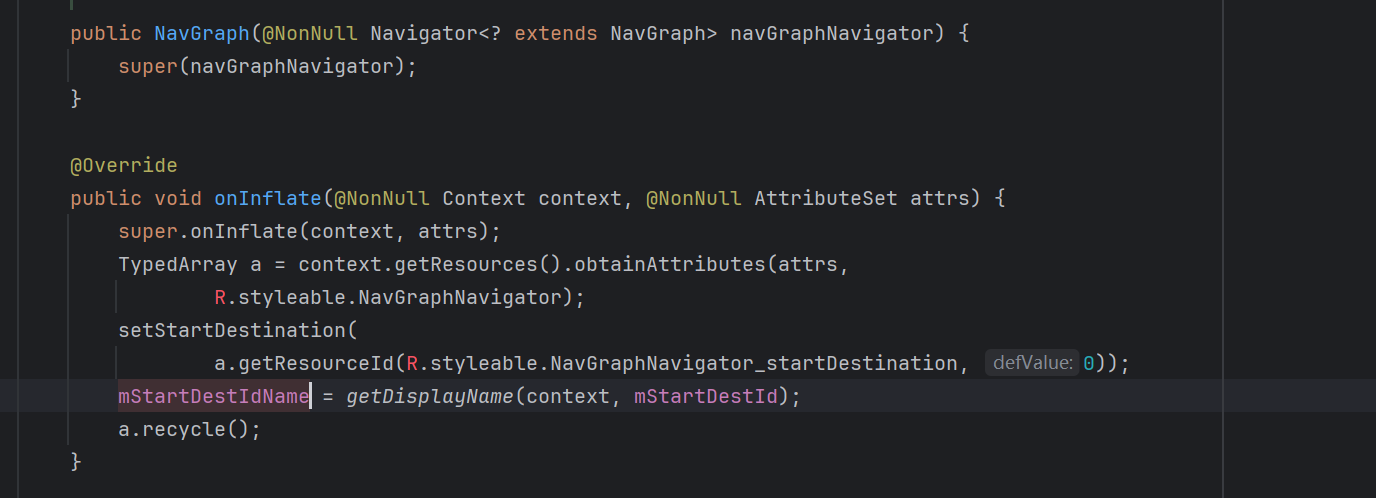

2，解析include、argument和action标签，setGraph由于是root节点解析，会从NavGraphNavigaotr创建一个NavDestionation，并绑定startDestId参数，如下，

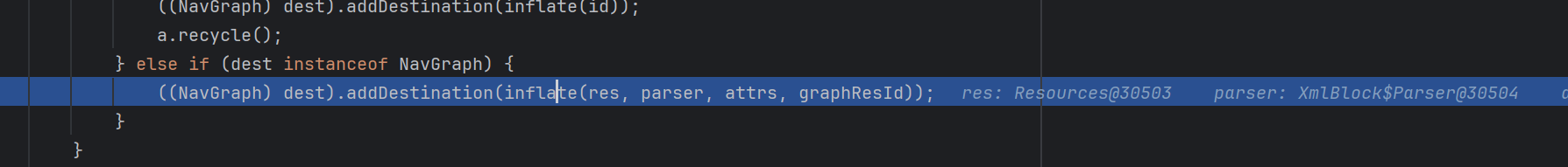

随后，将虽有的Destionation添加到NavGraph，包括fragment片段和action等

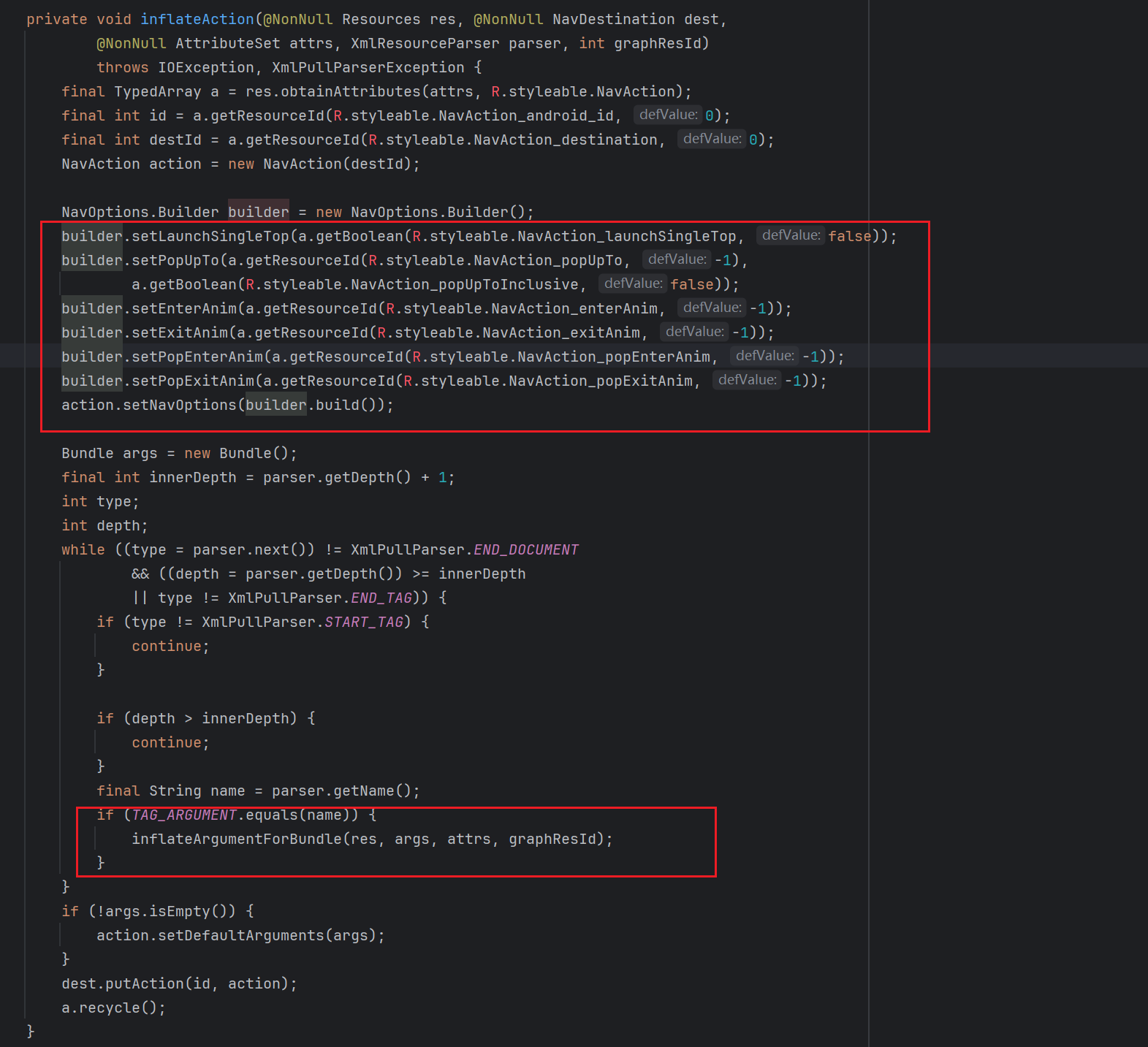

3，action的解析

拿到launchSingTop、转场动画、popUpTo、argument标签等，存到NavAction中。然后NavAction被保存到NavDestionation中，类似activity tag和action tag的关系。

因此，setGraph解析了所有xml中的导航意图（NavDestionation），这个NavGraph被NavController持有，继续跟进下startId的显示。

2，startId

这里谈下staretId的展示

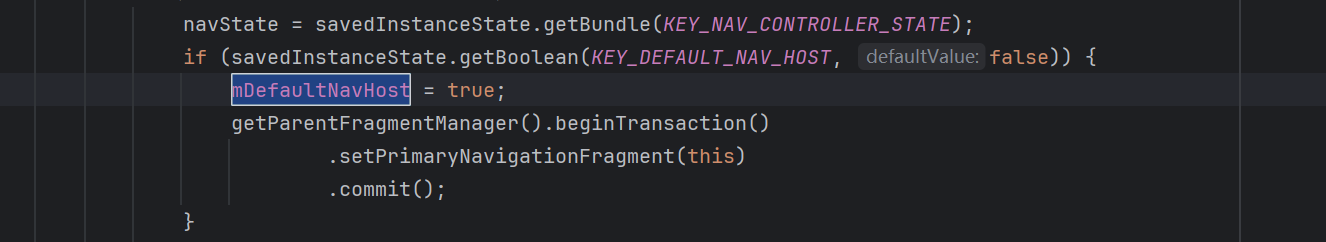

DefaultNavHost为true，NavFragmentHost会被设置为PrimaryNavigationFragment，作为导航Fragment，back优先回调其popBackStack方法，

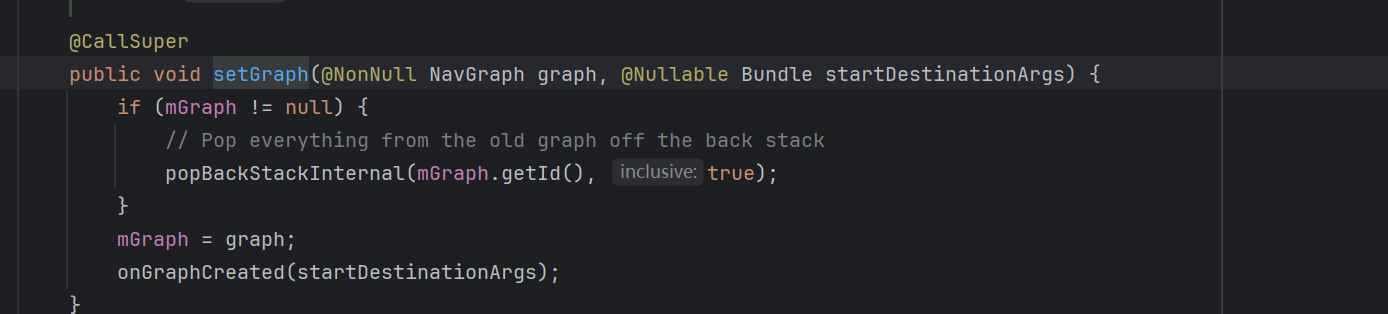

在NavController的setGraph中，inflate解析的NavGraph存储到mGraph成员，并且回调onCraphCreated回调

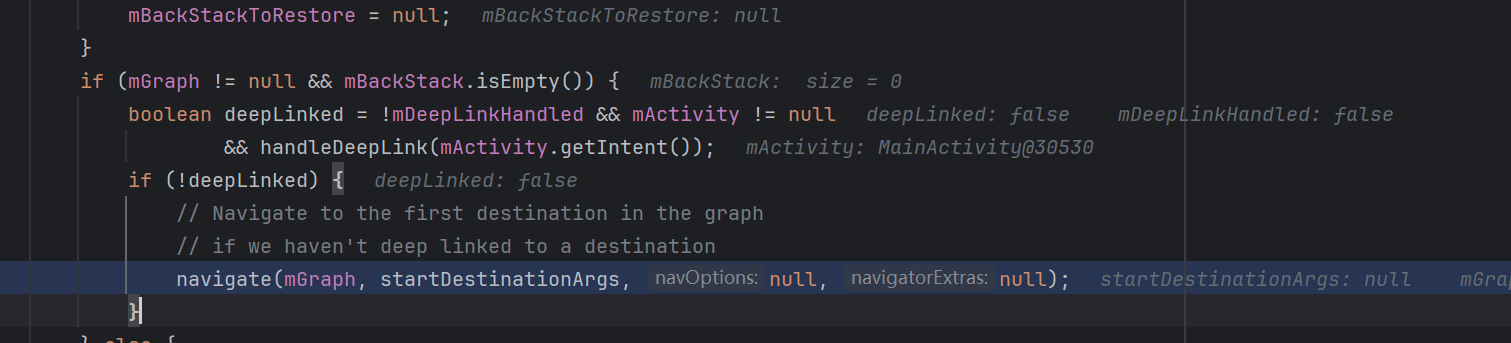

onCraphCreated最后一段，会调用navigate方法，如下

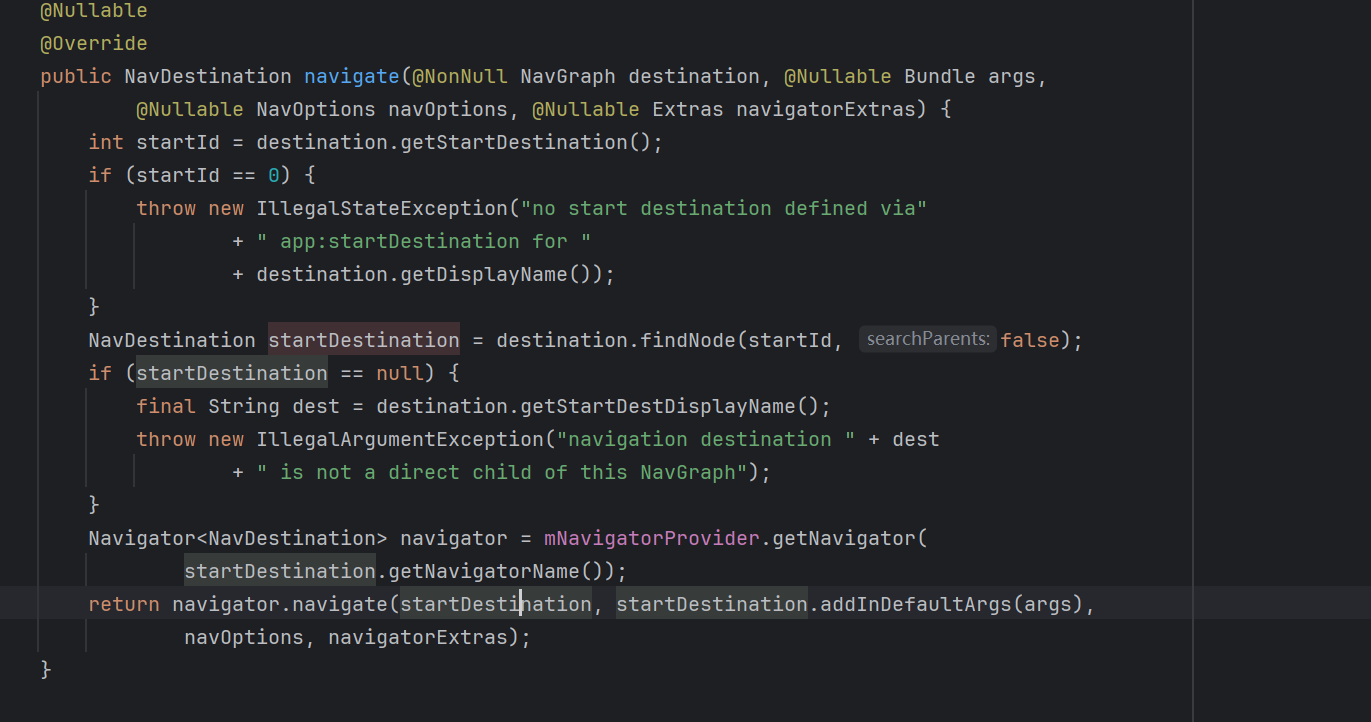

mGraoh即NavGraph，navigate这个NavGraph，会调用NavGraphNavitor#navigate方法，

拿到startDestination，如果没有则抛出异常。因此，setGraph就会navigate到startid，如果存在的话。

3，navigate

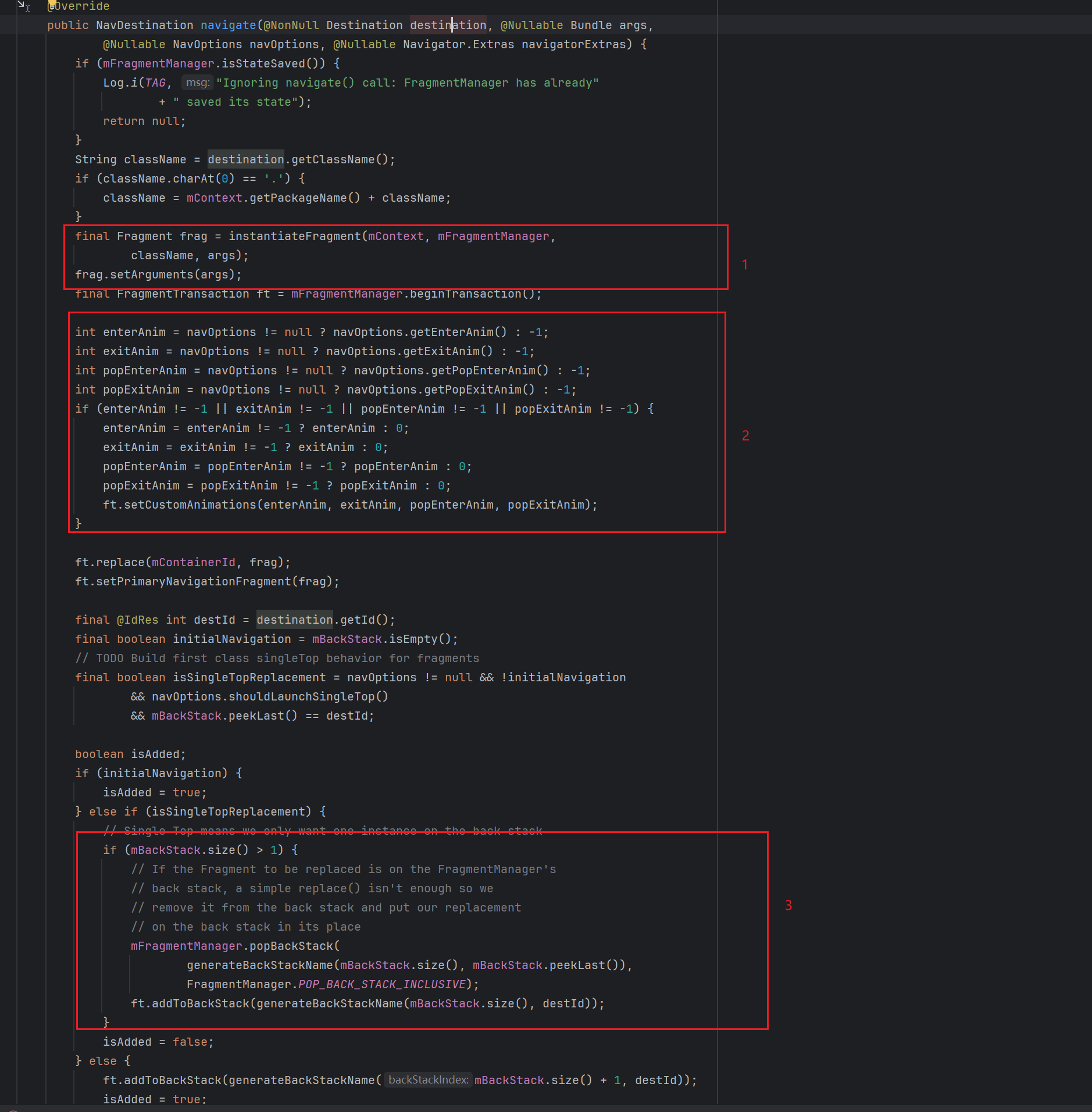

接2讲起，startId拿到navigator，这里以fragment为例。

1，反射newInstance一个Fragment，通过setArgument设置navigate的参数

2，ft中绑定自定义动效

3，处理isSingleTopReplacement逻辑，popBackStack稍后讲解。

最后通过ft#commit，再将destionation存到FragmentNavigor的mBackStack中，返回NavDestionation，

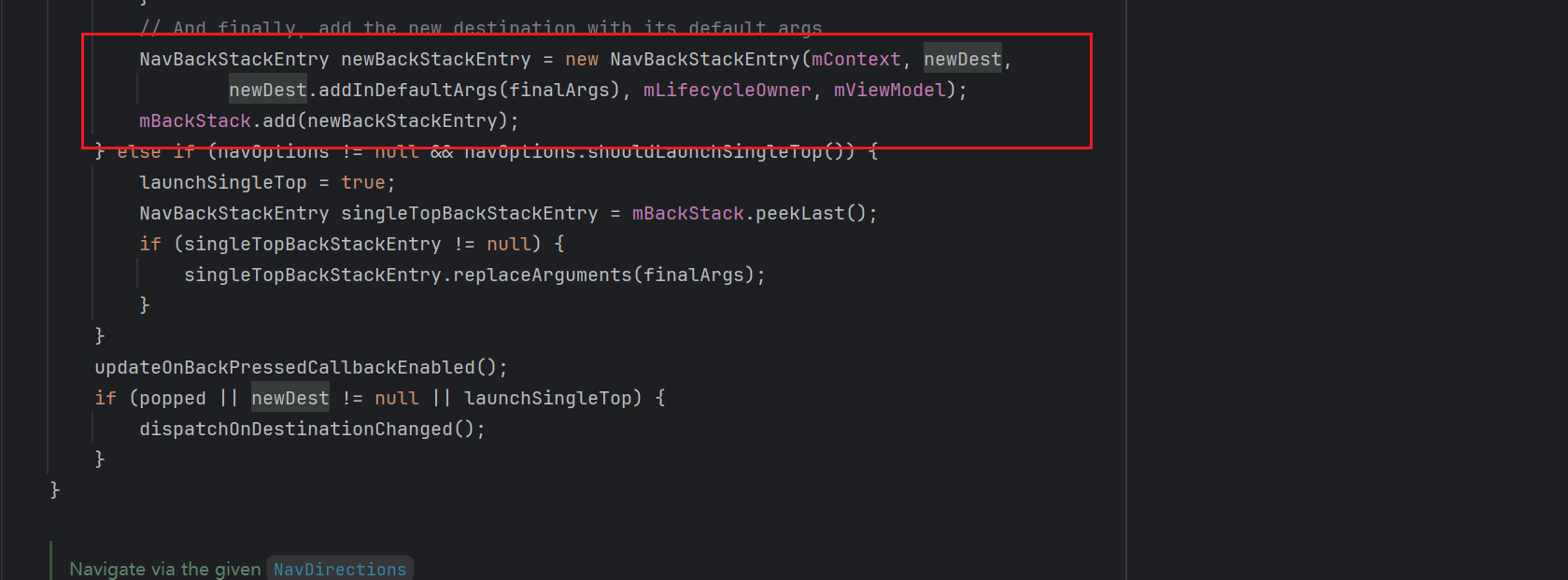

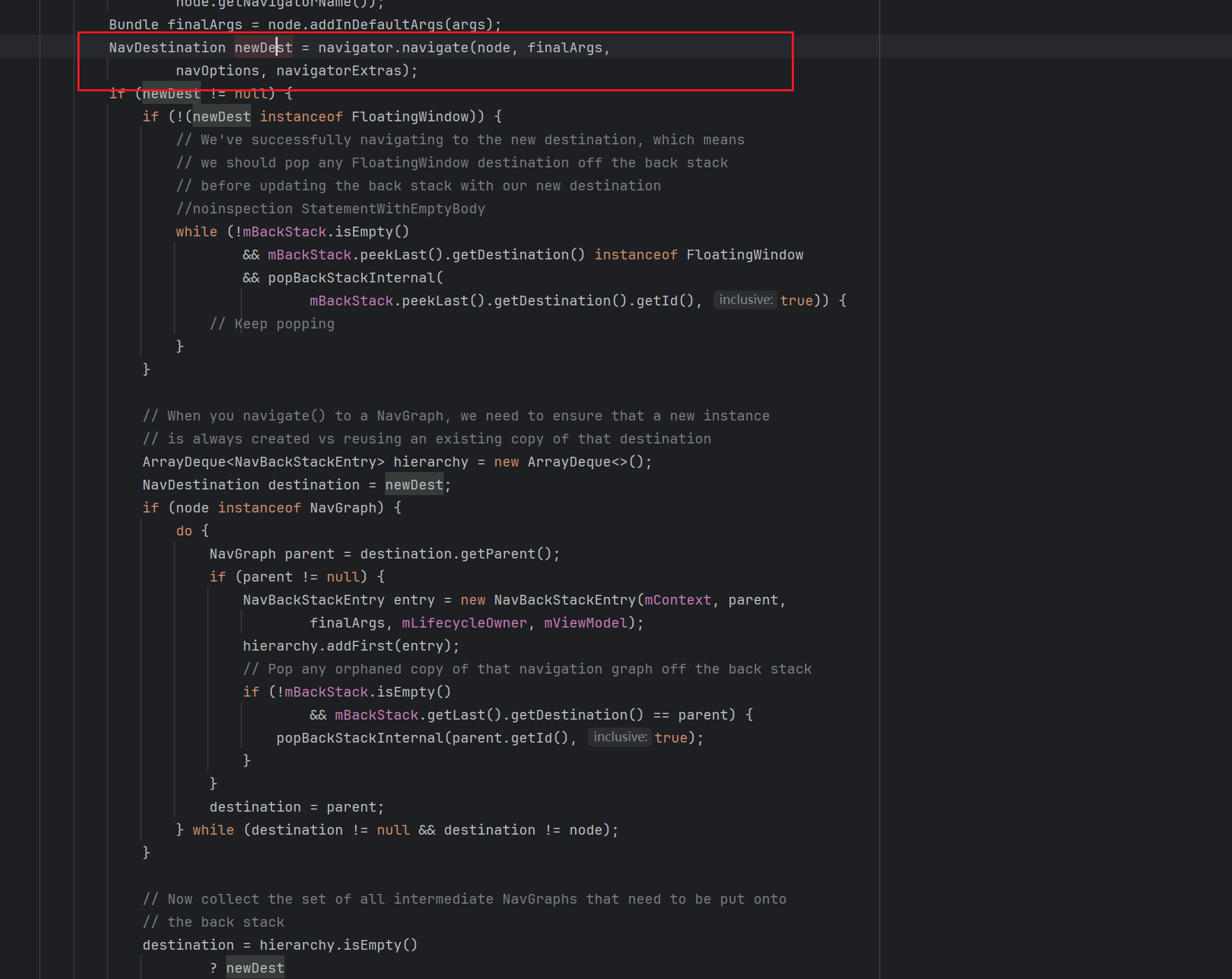

4，navigator返回了navDestionation,NavController再进行Stack处理，将navDestionation再次封装为NavBackStackEntry实例，放到NavController#mBackStack中

NavBackStackEntry可以理解为具体的Fragment实例抽象，其实现了LifeCyclerOwner接口，

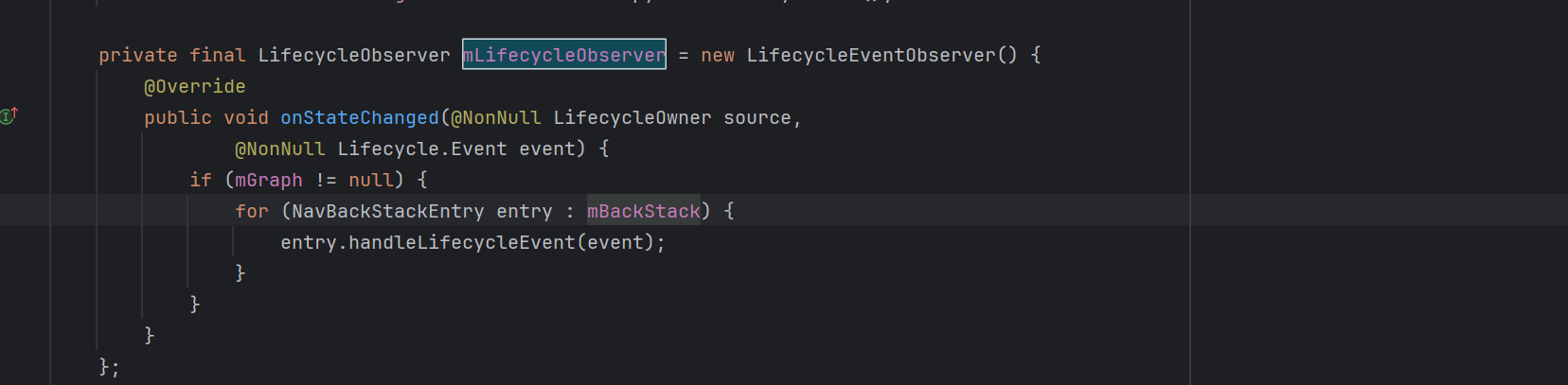

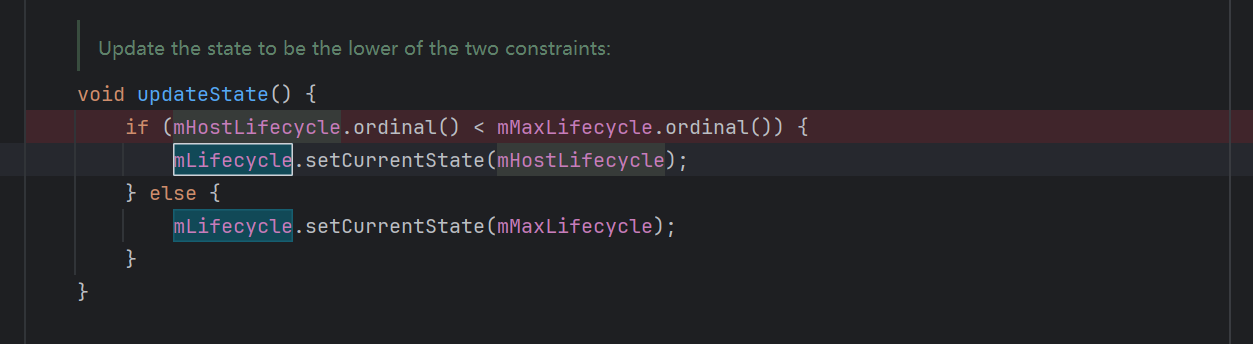

NavController监听了LifeCycler，在onStateChanged中，进一步调用NavBackStackEntry#handleLifecycleEvent方法，

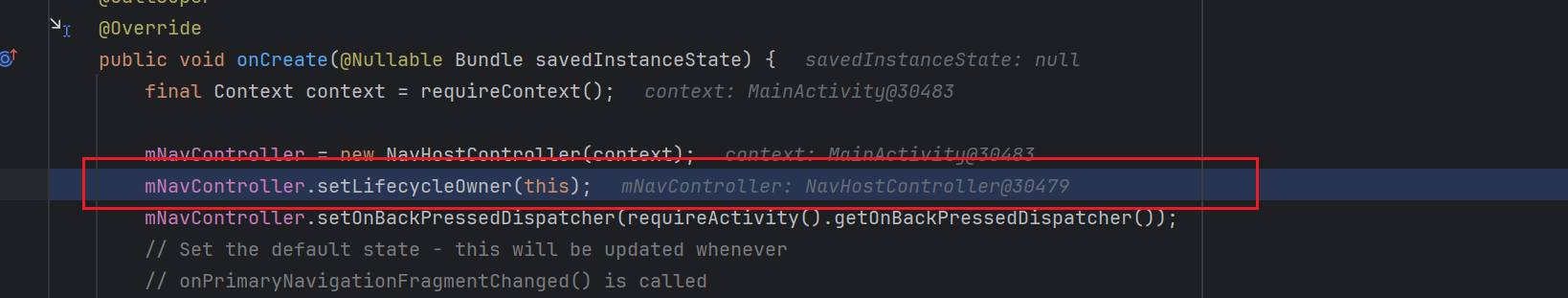

LifeCyclerOwner是NavFragmentHost，onCreate传入，因此NavFragmentHost的LifeCycler变化会同步到所有的BackStackEntry#LifeCycler中

但是navigate的lifeCycle变化，则是在dispatchOndestinationChanged回调中由NavController控制，

dispatchOndestinationChanged与navigate和pop操作挂钩

4，popBackStack

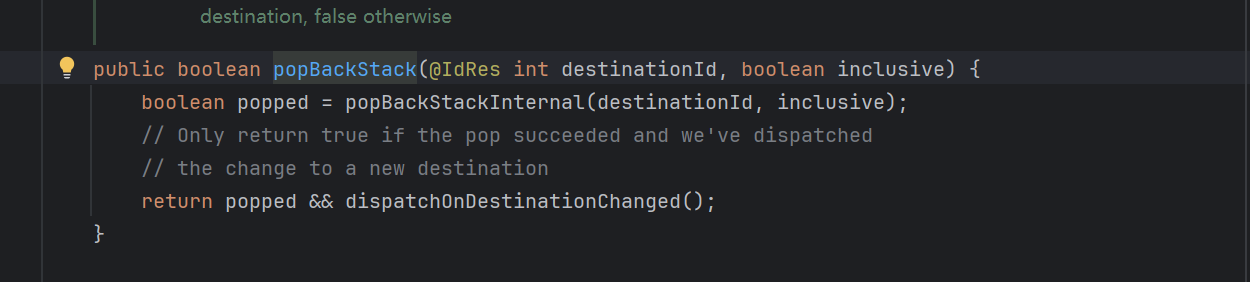

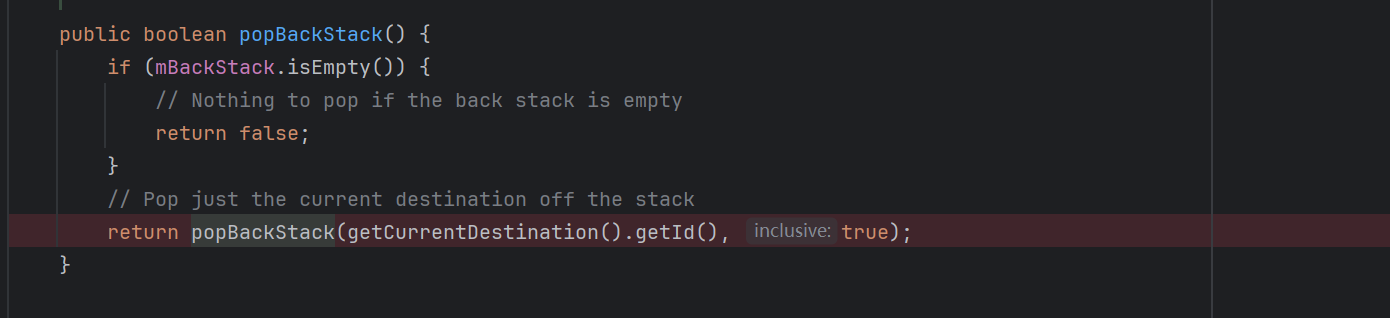

NavController#popBackStack方法如下

跟进

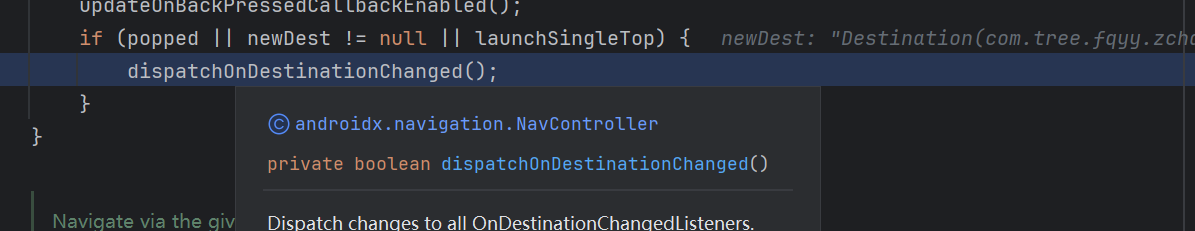

popped为true，则会触发displatchOnDestionationChanged方法，执行lifeCycle

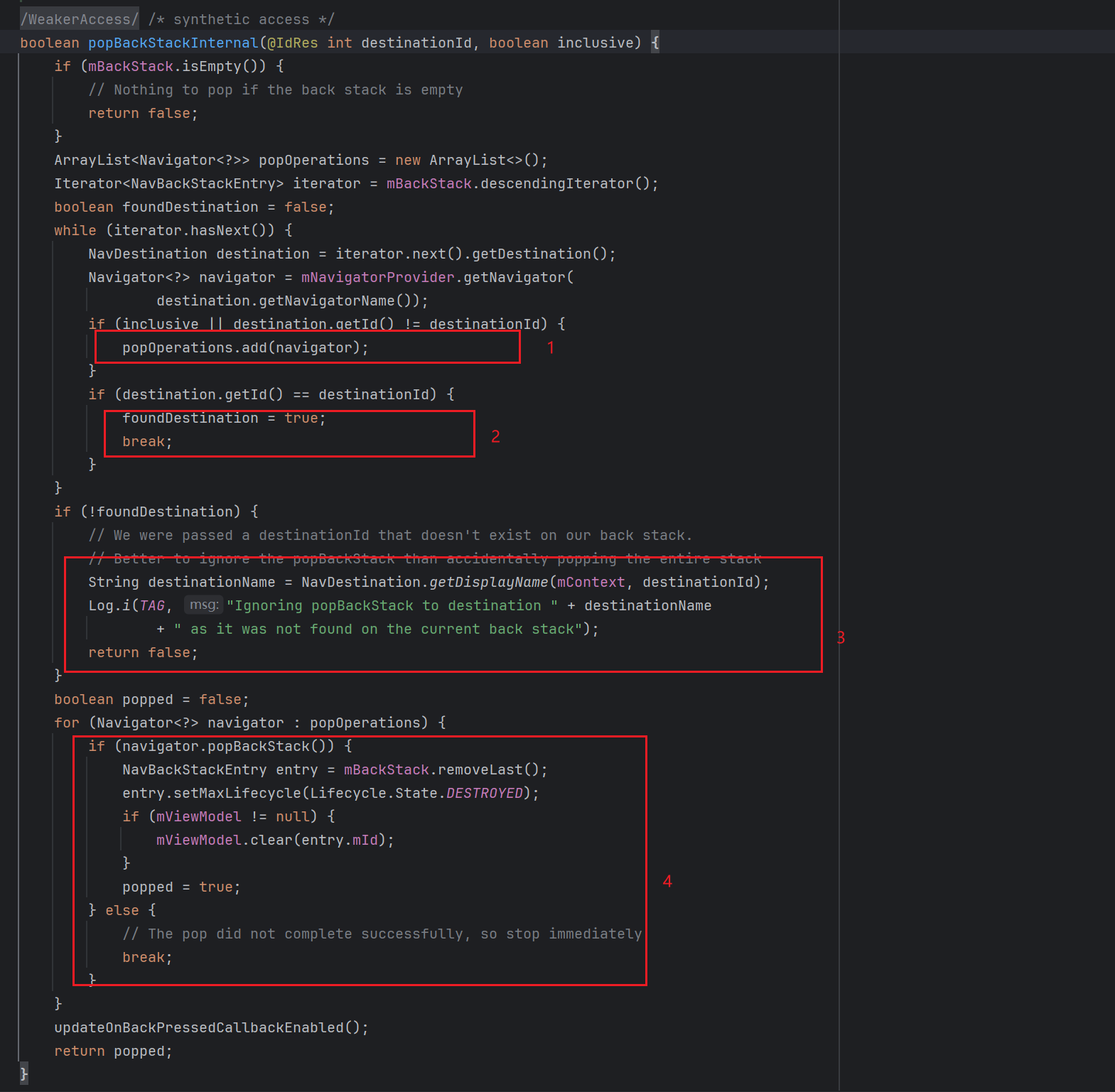

跟进popBackStackInternal

1，根据pop的destinationId，拿到Navigator，放到popOperations容器。popBackStack的destinationId就是currentId，inclusive参数为true

2，找到了destinationId，break

3，如果没有找到destinationId，打印日志返回

4，调用navigator的popBackStack方法，有多少给id被pop，则调用多少次。即popOperations容器会放置多个重复的Navigator实例，代表需要顺序pop多少次。并且此处会触发NavBackStackEntry#Destroy回调

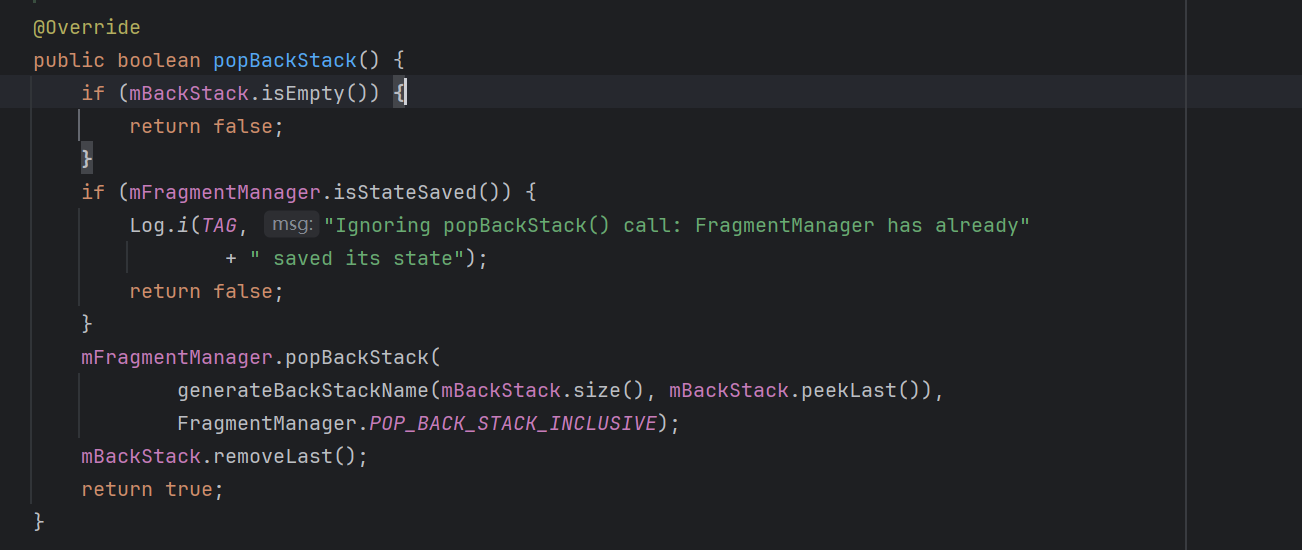

跟进Navigtor的popBackStack，此处还是以FragmentNavigtor为例

调用fm#popBackStack方法，并且移除mBackStack最后一个。

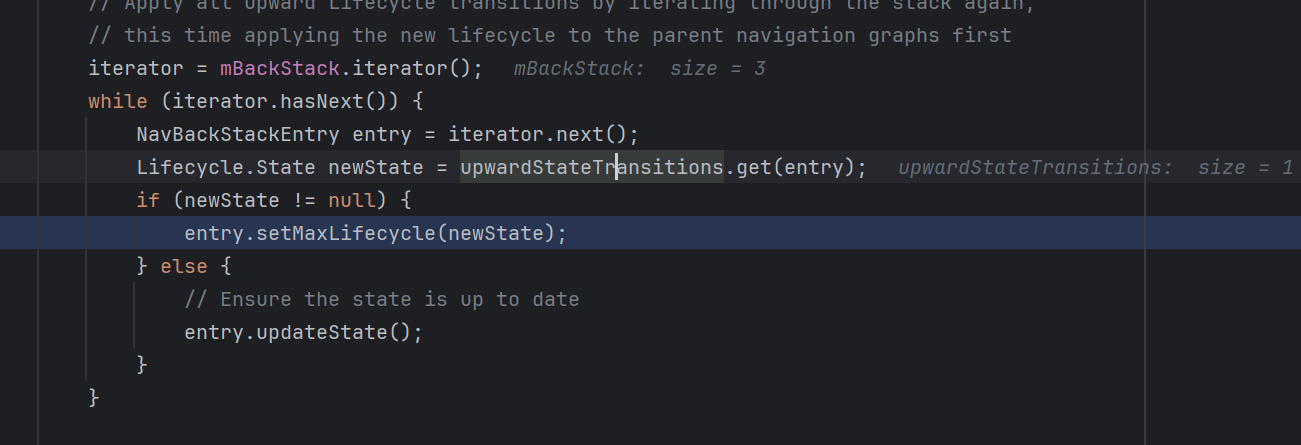

最后，调用displatchOnDestionationChanged方法，将mBackStack所有Entry走到合适周期，
