本文介绍如何使用OLED显示自定义取模的黑白像素图片，提供了使用正点原子战舰V3开发板和特定取模软件的步骤。通过Windows画图工具创建12864像素图，保存为.bmp格式，然后导入取模软件生成C51格式字模数组，最后在代码中调用显示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

OLED show_image 说明

代码开源在我的个人Github：https://github.com/jesons007/Warship_Template-AC6-/tree/master/WARSHIP/OLED
代码实现oled显示自己取模的黑白像素图片。
正点原子战舰V3开发板寄存器开发模板工程https://github.com/jesons007/Warship_Template-AC6-

图片自定义取模

打开取模软件/ 目录下的点阵液晶取模.exe,界面如下（软件在上述Github链接中）
在这里插入图片描述
点击新建图像，然后宽度和高度分别选择128、64，点击确定

然后就可以开始涂鸦了（点击像素点颜色反转）

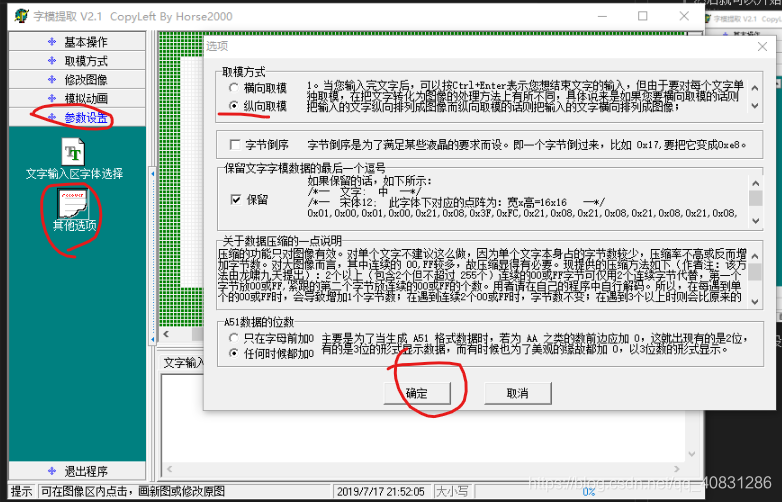

渡鸦完成之后设置取模参数

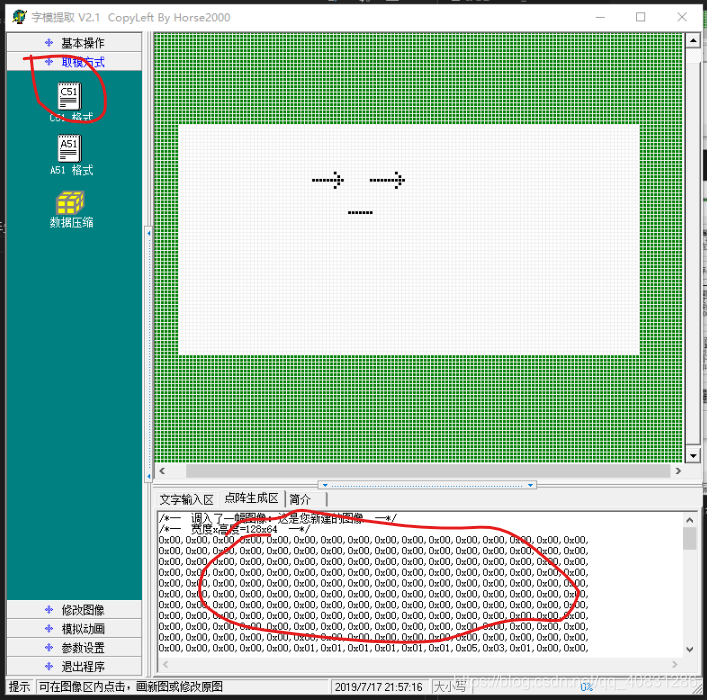

设置完成之后在取模方式选项里点击c51格式，会看到在下面的点阵生成区出现一堆16进制数，这就是字模数组在这里插入图片描述
将数组里的所有值复制出来，然后在oled.c文件末尾创建一个数组

    const unsigned char my_img1[1024]
     {
            //将复制出来的数组黏贴到这里
     };

然后在OLED_font.h文件里声明数组

    extern const unsigned char my_img1[1024];

确保程序已经将oled, iic等初始化完成，并且接口连线无误，调用

    oled_show_img((u8*)my_img1);

就可以可显示图片了
12864的点阵用手一个个的取出模型来实在太费劲了，用Windows自带的画图工具可以完美的解决这个问题。

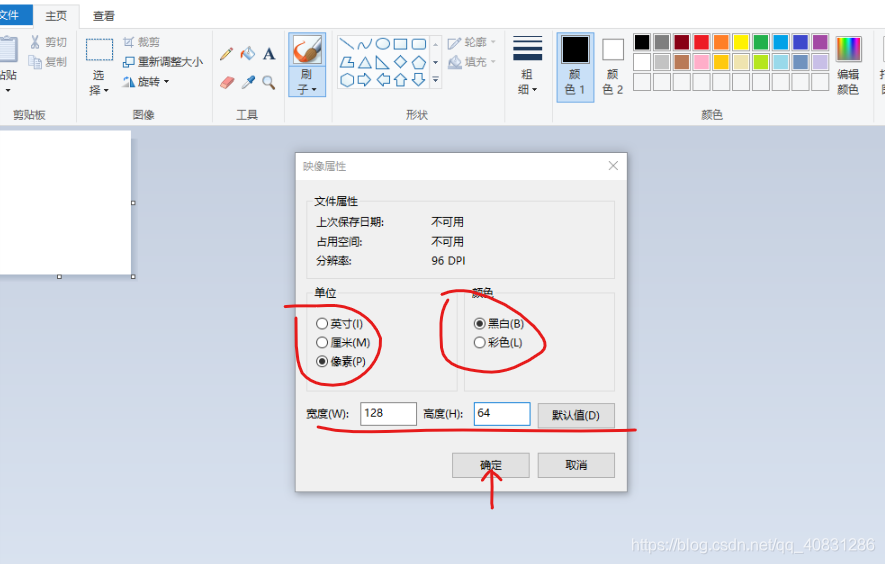

打开画图工具，新建一个图像，再打开文件/属性一栏，配置位12864的像素图格式,点击确定。
在这里插入图片描述

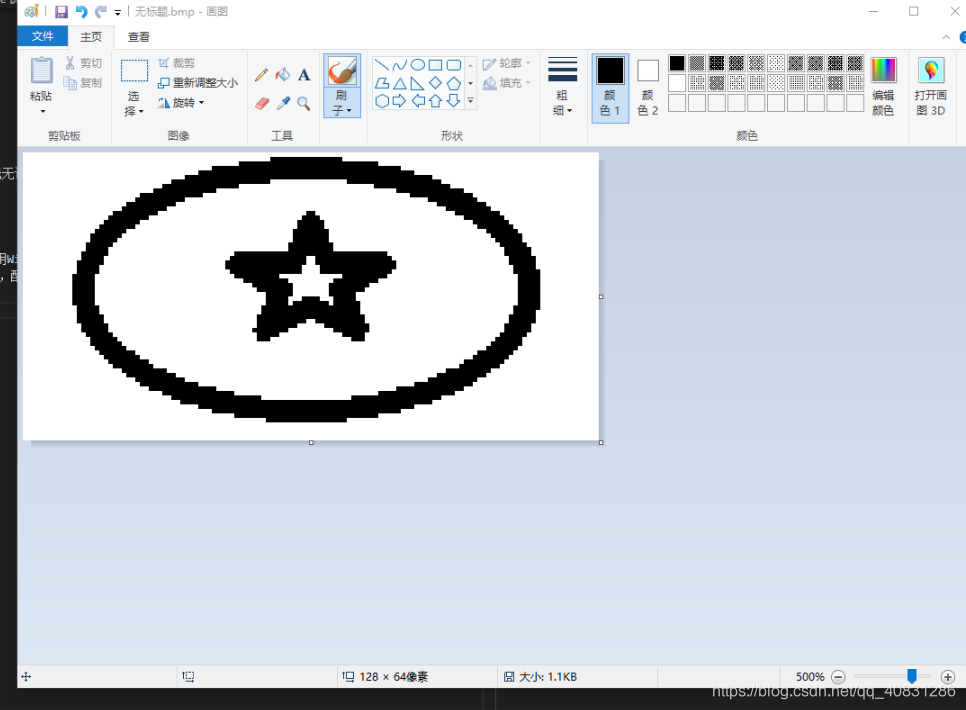

然后就可以用里面提供的工具尽情发挥了 = =

最后保存的时候记得保存为.bmp格式的图片。
然后打开刚才的取模软件，在基本操作里选择打开图像图标，选择刚才的.bmp图片进行导入，然后点击c51格式取模…再按照上面一样的方法创建数组，调用就OK.
