本文详细介绍如何使用列表管理图表变量，包括坐标轴设置、图像格式调整、数据过滤、坐标轴范围选择等，帮助读者掌握自定义图表的全过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

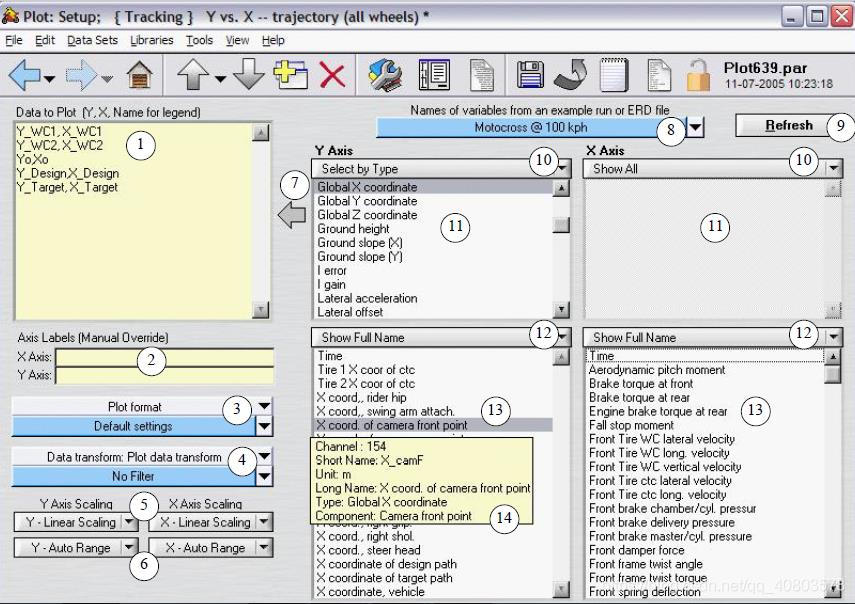

①列表：主要包括x轴变量和y轴变量，这些变量可以从ERDA/BIN中得到，可以手动编辑也可以从⑦中导入（双击）每一行代表一组。

②修改坐标轴名称

③设置图像格式

④对绘图数据应用过滤器，高通滤波器、低通滤波器、带通滤波器

⑤缩放，线性缩放和对数缩放，对数缩放只在对应的数值都是正数的时候才能用，如果存在0或复数即使选择了对数缩放也按照线性缩放来

⑥设置坐标轴范围可以选择自动或者手动

⑧选择文件

⑩可选y轴变量分类，有全部，按类型、按部件分类把变量显示在13中

12，按照短名称还是长名称显示

13显示变量名，双击就可以选中到①中，按住鼠标右键就可以看到有关信息了

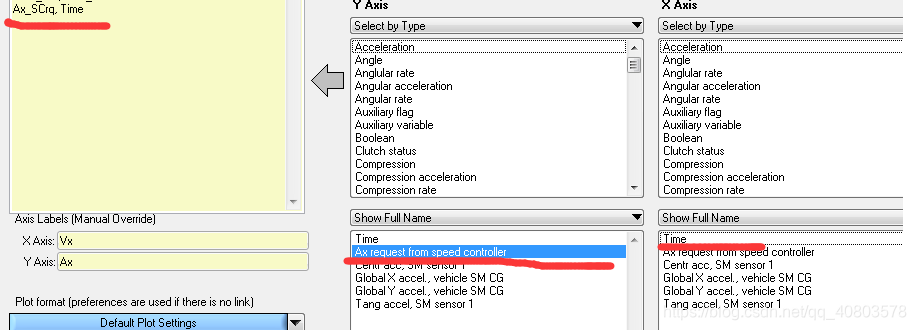

按照想要的图像，选择你想要的变量名称就可以自己定义了

OK~~~
