对hive二进制存储格式,即SequenceFile和RCFile的思考总结

本文总结了Hive的二进制存储格式SequenceFile和RCFile,包括它们与TextFile的区别、压缩支持、内存效率及使用场景。SequenceFile面向行,RCFile面向列,支持压缩和文件切割,但SequenceFile在查询单列时可能导致内存浪费,而RCFile能有效解决这一问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1. SequenceFile是面向行,RCFile是面向列。

2. TextFile,SequenceFile,RCFile是hive常用的三种存储格式。其中,TextFile是hive默认的存储格式,SequenceFile和RCFile是二进制存储格式。

3. 相比于TextFile,SequenceFile和RCFile支持压缩,文件压缩后上传到HDFS上,下载后不支持直接查看,故所占存储空间要小,磁盘和IO压力小,也更易优化。此外,SequenceFile和RCFile也支持文件切割分片,其中,RCFile会将表分成行分片(row split),在每一个分片中先存所有行的第一列,再存第二列,依此类推。

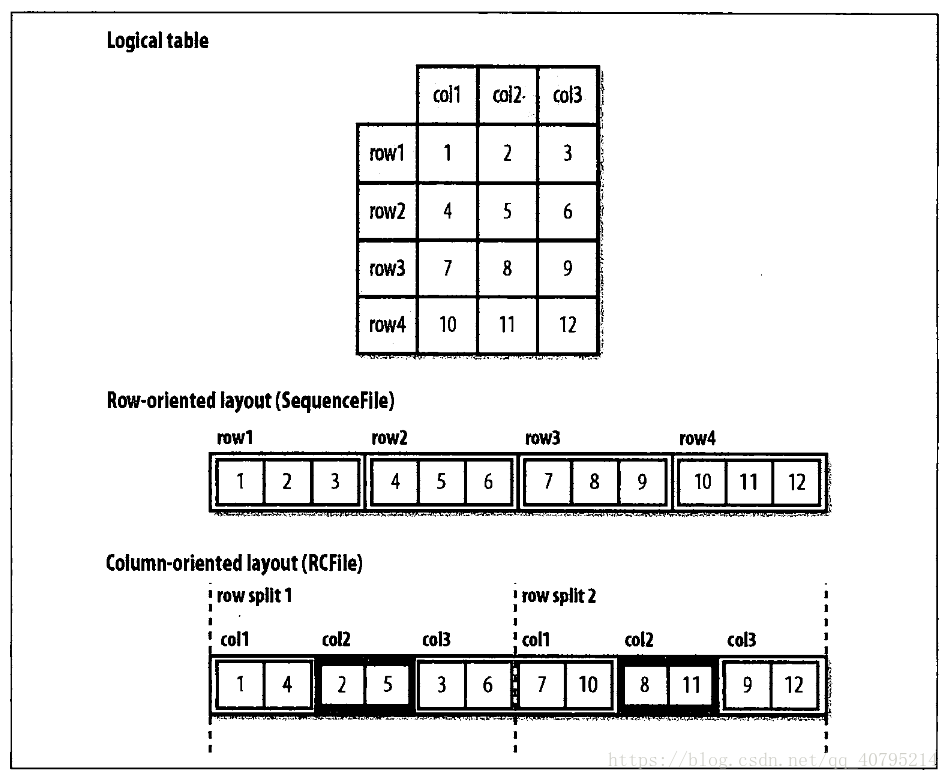

面向行和面向列的存储(对SequenceFile和RCFile存储的说明)



4. SequenceFile和RCFile的比较:不可否认的,当我们只需要查询某一列的数据时,SequenceFile往往会将整个数据行都加载到内存中,这将造成内存的浪费。然而,值得庆幸的是,RCFile却可以完全解决这个问题。使用RCFile创建表的操作如下:

CREATE TABLE ...
ROW FORMAT SERDE 'org.apache.hadoop.hive.serde2.columnar.ColumnarSerDe'
STORED AS RCFILE;

5. 特别的,当使用压缩顺序文件来存储hive所产生的表时,需要设置一下几个参数:

SET hive.exec.compress.output=true;
SET mapred.output.compress=true;
SET mapred.output.compression.codec=org.apache.hadoop.io.compress.GzipCodec;
INSERT OVERWRITE TABLE ...;
