ArcGIS(三) —— ArcGIS叠加分析（二）

原创 已于 2023-07-30 11:53:05 修改 · 1w 阅读 · 37 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#自动驾驶 #人工智能 #html5

于 2021-09-07 10:45:12 首次发布
本文介绍了ArcGIS中的联合分析工具，该工具用于多边形要素的并集计算，将所有输入要素合并到输出要素类中。在联合分析中，相交部分会包含所有输入要素的属性。当选择不允许间隙存在时，岛状区域会被填充。操作步骤包括设置输入要素、输出路径、属性选择和XY容差，并可通过‘允许间隙存在’选项控制是否填充岛状区域。通过示例展示了联合分析前后的地图效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ArcGIS叠加分析中的联合（union）分析，是计算输入要素的并集，所有的输入要素都将写入到输出要素类中。在联合分析过程中，输入要素必须是多边形。如果输入要素类中有相交的部分，相交部分还会有相交的输入要素类的所有属性。
在联合分析中，两个图层进行联合，在输出要素图层中可能会出现被其他要素包围的空白区域，称之为间距，亦称为岛状区域。在操作过程中，可选择是否“允许间隙存在”，如果不允许，岛状区域将会被填充，反之，岛状区域将不会被填充。

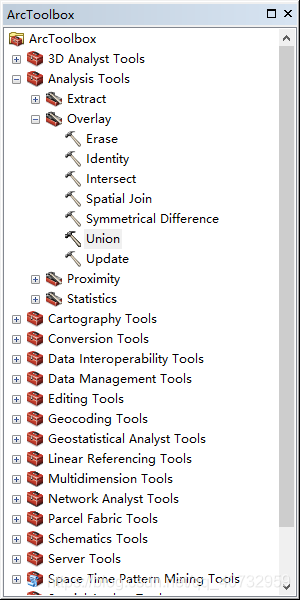

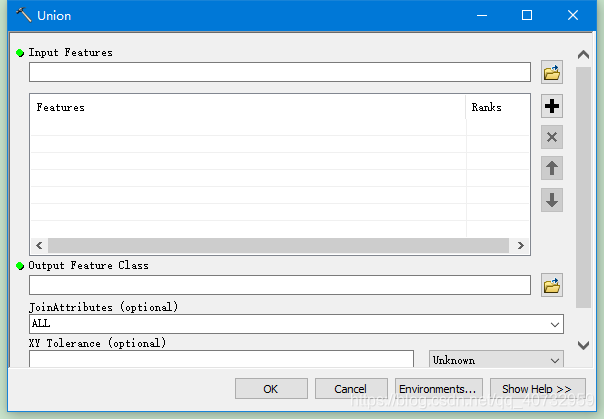

  1. 在ArcToolBox中打开【分析工具】-【叠加分析】-【联合】，打开联合对话框，如图所示
    在这里插入图片描述
    在这里插入图片描述

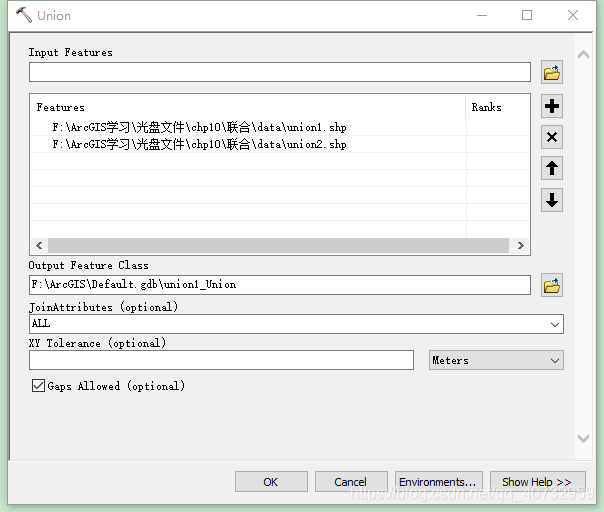

  2. 在【联合】对话框中，输入【输入要素】数据，单击添加按钮，可多次添加联合数据层。

  3. 指定输出要素类的保存路径和名称

  4. 选择【选择属性（可选）】，并设置【XY容差（可选）】

  5. 选中【允许间隙存在（可选）】复选框，即不被包围区域创建要素

  6. 点击【确定】按钮，完成联合分析操作，结果如图
    在这里插入图片描述

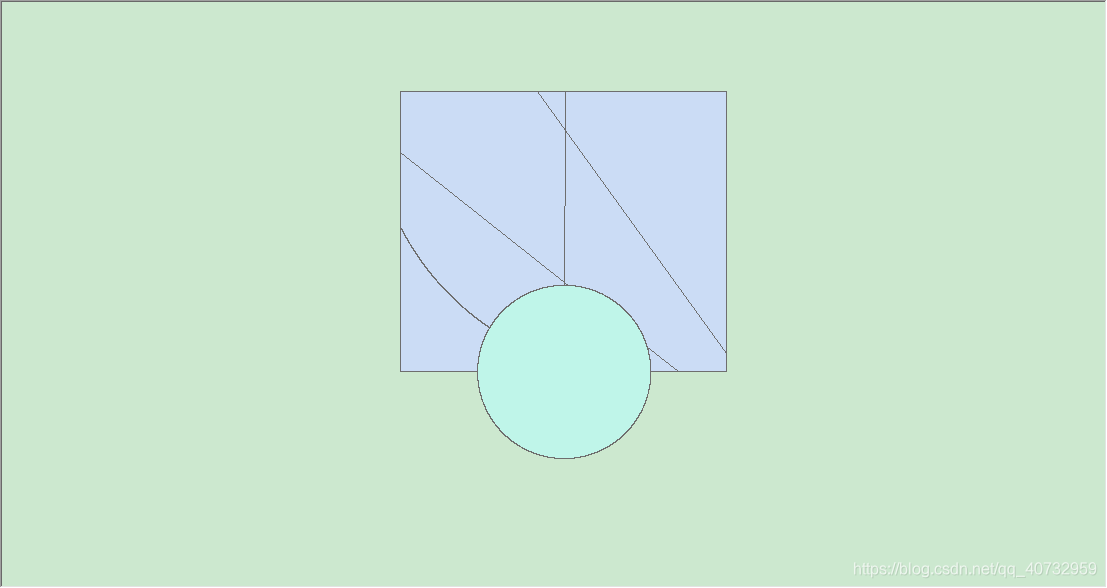

    合并之前：
    在这里插入图片描述

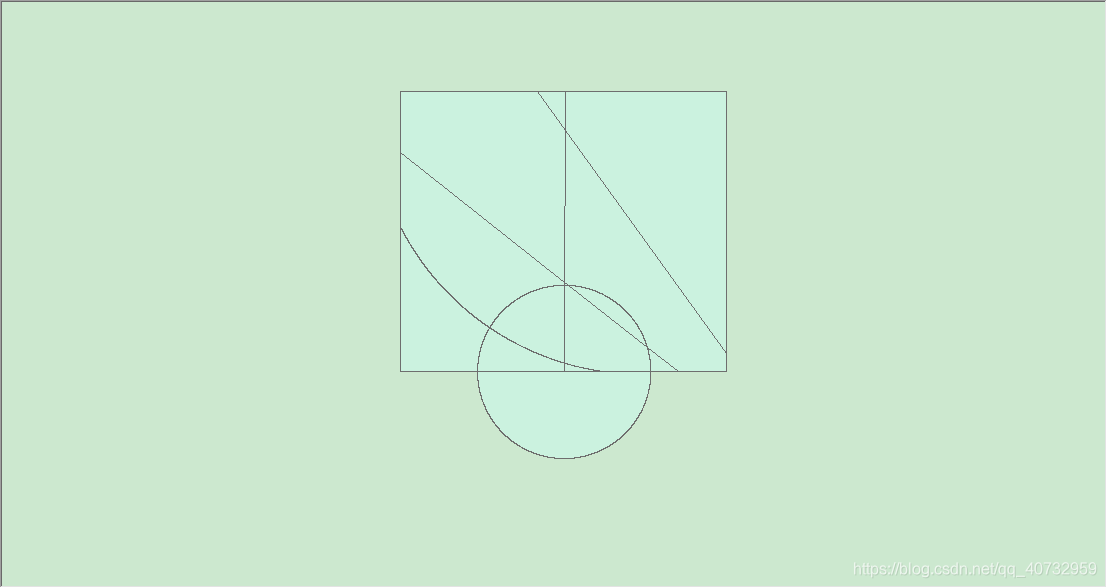

    合并之后：
    在这里插入图片描述
