SpringMVC流程架构

SpringMVC是一个主流的web层框架。

主要组件：

1、前端控制器DispatcherServlet

DispatcherServlet是整个流程的控制中心，用户请求到达前端控制器，由它负责调用其他组件对请求进行处理。

DispatcherServlet的存在降低了组件之间的耦合性。

2、处理器映射器HandlerMapping

处理器映射器根据URL找到处理器，生成处理器对象及处理器拦截器并返回。

3、处理器适配器（需要程序员开发）

主要是在前端处理器的调用下调用处理器，并将处理器的执行结果进行返回。

4、处理器（需要程序员开发）

Handler是继DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下，Handler对具体的用户请求进行处理。

由于Handler设计到具体的用户业务请求，所以一般情况需要程序员根据业务需求开发Handler。

注意：编写Handler时按照HandlerAdpter的要求去做，这样才可以去正确执行Handler。

5、视图解析器

ViewResolver负责将处理结果生成View视图，ViewResolver首先根据逻辑视图名解析成物理视图名，即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面的展示给用户。SpringMVC框架提供了很多View视图类型，包括：JSTLView、freemarkerView、pdfView等等.

6、视图

View是一个接口，实现类支持不同的View类型（jsp、freemarker、pdf）

一般情况下需要通过页面标签或者页面模板技术将模型数据通过页面展示给用户，需要由程序员根据业务需求开发具体的页面。

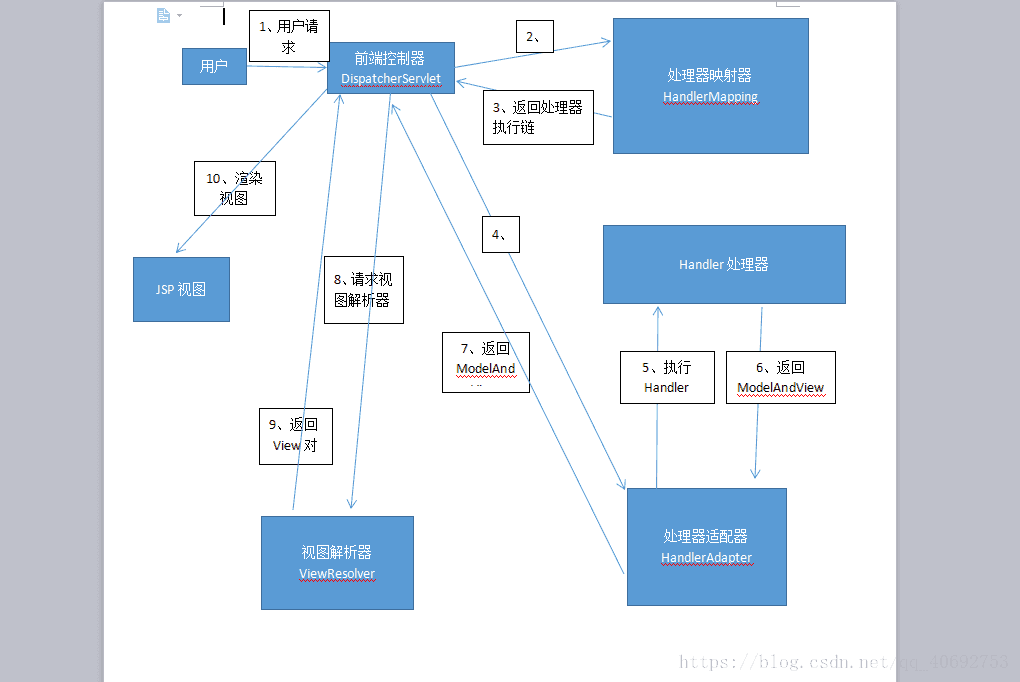

流程图









流程图说明：

1.用户发送请求至 前端控制器。

2.前端控制器DispatcherServlet收到请求后调用处理器映射器HandlerMapping。

3.处理器映射器HandlerMapping根据请求的Url找到具体的处理器，生成处理器对象Handler及处理器拦截器HandlerIntercepter（如果有则生成）一并返回给前端控制器DispatcherServlet。

4.前端控制器DispatcherServlet调用处理器适配器。

5.处理器执行相关任务（Controller）

6.处理器执行完后返回ModelAnView。

7.处理器适配器HandlerAdapter将处理器执行返回的结果ModelAndView返回给前端控制器。

8.前端控制器DispatcherServlet将ModelAndView传给视图解析器ViewResolver。

9.视图解析器ViewResolver解析后返回View视图对象。

10.前端控制器DispatcherServlet对视图View进行渲染视图（并将Model模型数据填充至视图中）
