Allegro画PCB基本流程

一般来说，公司的硬件工程师可能只需要画原理图就ok，但为了工作便利或者为了和layout工程师扯皮，我们还是需要懂一点点滴。开整！

        要画一块PCB板，你接收这个任务时可能会收到这几样东西：网表（.dat文件，可以用记事本打开，一般放在allegro文件夹下）、原理图（可能是PDF可能是.DSN文件），dxf结构文件（如如果有结构工程师提供的话）、PCB封装库（里面由很多.dra文件）。

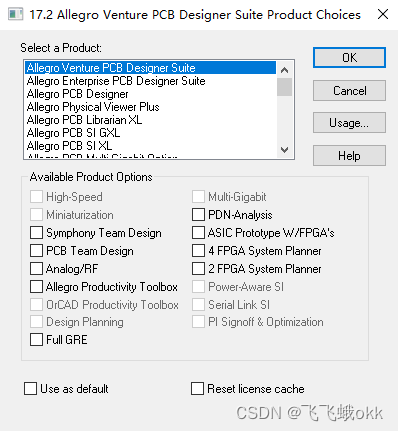

1，打开PCB Editor 软件，组件的话，17.2版本选第一个就行，16.6版本选第二个就行（第一个也行，功能更完整一点，但一般用不上）。因为我手边电脑只有17.2，以他为例，软件大都大同小异，一通百通。

2、新建.brd文件，这个就是PCB文件，最终成型的板子就是在这个文件里。

3、导入dxf文件（file-inport-dxf），dxf文件定义了板子上的器件或者接口放置的位置，板子的外形等等。

4、利用dxf文件画板框（16.6在outline层，17.2要画在design outline层），采用change命令，具体操作百度

5、画route keepin，翻译过来就是PCB布线的区域，超过这个区域的布线无效（因为PCb在生
