实验二：双极型晶体管特性的测量与分析

作者：Saint
掘金：https://juejin.im/user/5aa1f89b6fb9a028bb18966a
微博：https://weibo.com/5458277467/profile?topnav=1&wvr=6&is_all=1
GitHub：github.com/saint-000

一、实验原理：
1、双极晶体管是最重要的分立器件，是双极集成电路的基础，其特性的测量与分析是基本的实验技能。通常用半导体管特性图示仪来完成这一工作。

半导体管特性图示仪是能直接显示半导体各种特性曲线和直接读出被测管各项参数的测试仪器。它还能显示和测量多种半导体和集成电路的特性和参数，具有显示直观，读测简便和使用灵活等优点。

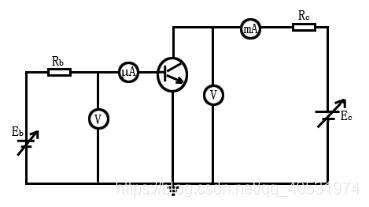

要测定共射晶体管的输出特性，其基本测试原理电路如图1-1所示，测试时用逐点测试的方法把一条条的曲线描绘出来如图1-2。如果用半导体管特性图示仪，则可以把这组曲线直接显示出来。

  图1-1  共射晶体管接法

图1-2 共射晶体管输出特性曲线

半导体管特性图示仪既能较全面地检测半导体管的各种参数，又能显示半导体管的特征曲线。具有价格便宜，性能稳定等优点，是检测半导体管特性和参数的常用仪器。

2、输入特性曲线和输入电阻Ri

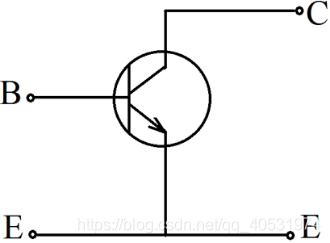

在共射晶体管电路中，输出交流短路时，如图，输入电压和输入电流之比为Ri，即：


3、输出特性曲线、β和hFE
