微电子器件（Ⅰ）

实验一：二极管高低温特性测试及分析

作者： Saint
掘金：https://juejin.im/user/5aa1f89b6fb9a028bb18966a
微博：https://weibo.com/5458277467/profile?topnav=1&wvr=6&is_all=1
GitHub：github.com/saint-000

一、实验原理：
1、如图1，二极管的基本原理是一个PN结。具有PN结的特性——单向导电性，如图2所示。

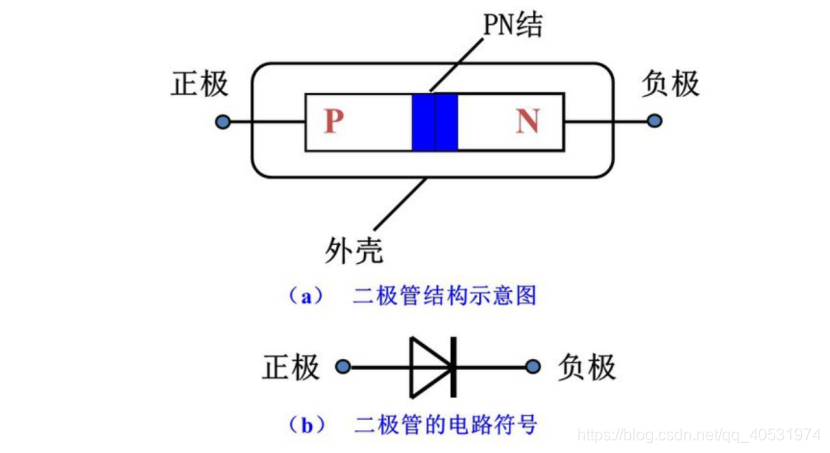

图 1 二极管构成原理

2、正向特性：二极管两端加正向电压，产生正向电流。正向电压大于阈值电压时，正向电流急剧增加，如图2 AB段。

3、反向特性：二极管两端加上反向电压，在开始的很大范围内，反向电流很小，直到反向电压达到一定数值时，反向电流急剧增加，这种现象叫做反向击穿，此时对应电压称为反向击穿电压。

4、温度特性：由于二极管核心是PN结，导电能力与温度相关，温度升高，正向特性曲线向左移动，正向压降减小；反向特性曲线向下移动
