集成电路总设计（Ⅱ）

实验二：晶体管特性图示仪的使用

作者：Saint
掘金：https://juejin.im/user/5aa1f89b6fb9a028bb18966a
微博：https://weibo.com/5458277467/profile?topnav=1&wvr=6&is_all=1
GitHub：github.com/saint-000

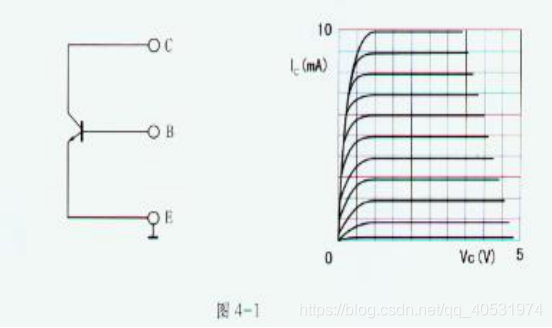

我们从一个例子着手来了解晶体管特性图示仪（简称JT仪），下面这个图是某晶体管的V－I特性曲线，从图中可以看出我们要得到的是一组曲线，为了得到这组曲线，我们不但要让Vc从0－5V线形变化，而且要让Ib出现多个值才能得到曲线组。这个Ib我们用阶梯波信号来实现。这样，我们把一个晶体管接上JT仪之后，就要调节Vc和Ib两个参数才能得到特性图。

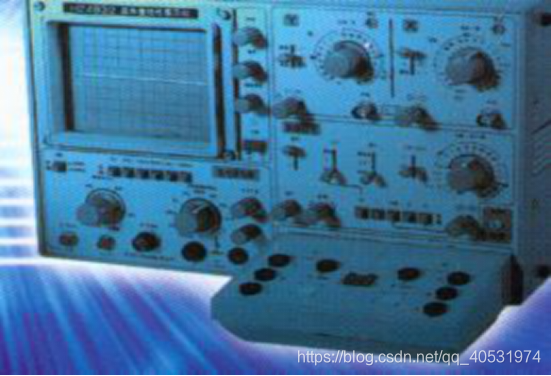

JT仪的外表如图所示，虽然它的组件很多，但我们可以把它们分成如下几个部分，各部分我们将分别作出介绍。用不到的功能键将不介绍。
