STM32的最小系统包括供电、复位、时钟、启动模式选择和下载电路。供电电路通常采用低通滤波器和5V转3.3V转换。复位电路通过按键实现低电平复位。时钟电路分为外部高速和低速时钟。BOOT引脚状态决定启动模式。下载电路支持JTAG/SWD和串口方式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

MCU最小系统的定义：一个MCU在能正常工作，正常下载程序前提下的最简电路。

STM32最小系统包括：

供电
复位
始终：外部晶振(2个)
Boot启动模式选择
下载电路（串口/JTAG/SWD）
后备电池

1、供电电路

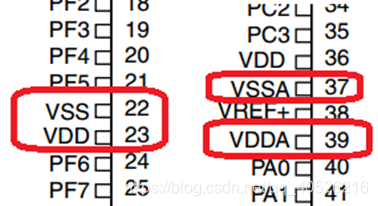

在这里插入图片描述

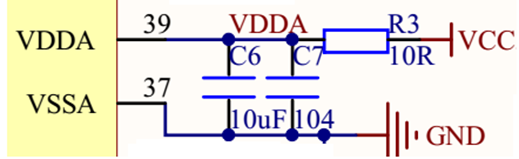

VDD和VDDA之间一般接一个简单的低通滤波器即可（RC，π型即可）

供电电路
在这里插入图片描述

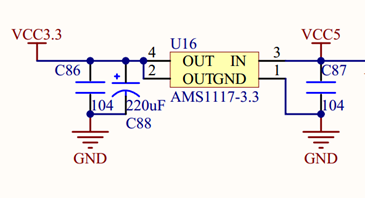

（5V转3.3V电路图）

（模拟电源电路图）

2、复位电路

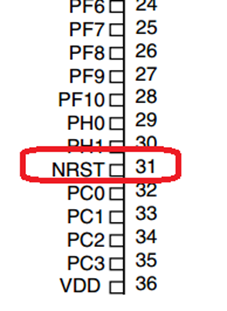

在这里插入图片描述

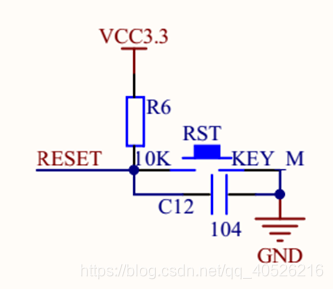

（当按键按下一定的时间，复位端口为低电平一段时间后便可复位，即STM32为低电平复位）

3、时钟电路（外部高速时钟）
