IDEA快速构建UML类图

最新推荐文章于 2024-10-09 18:40:48 发布
最新推荐文章于 2024-10-09 18:40:48 发布
阅读量443 收藏 1
点赞数 2
分类专栏： 开发工具 文章标签： uml
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_40525480/article/details/137644956
版权
本文指导用户如何在编程设置中查看和创建类图，包括查找Diagram选项，选择要分析的类或目录，以及启用对成员变量、构造器等元素的显示。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

打开Setting，搜索Diagram

在这里插入图片描述

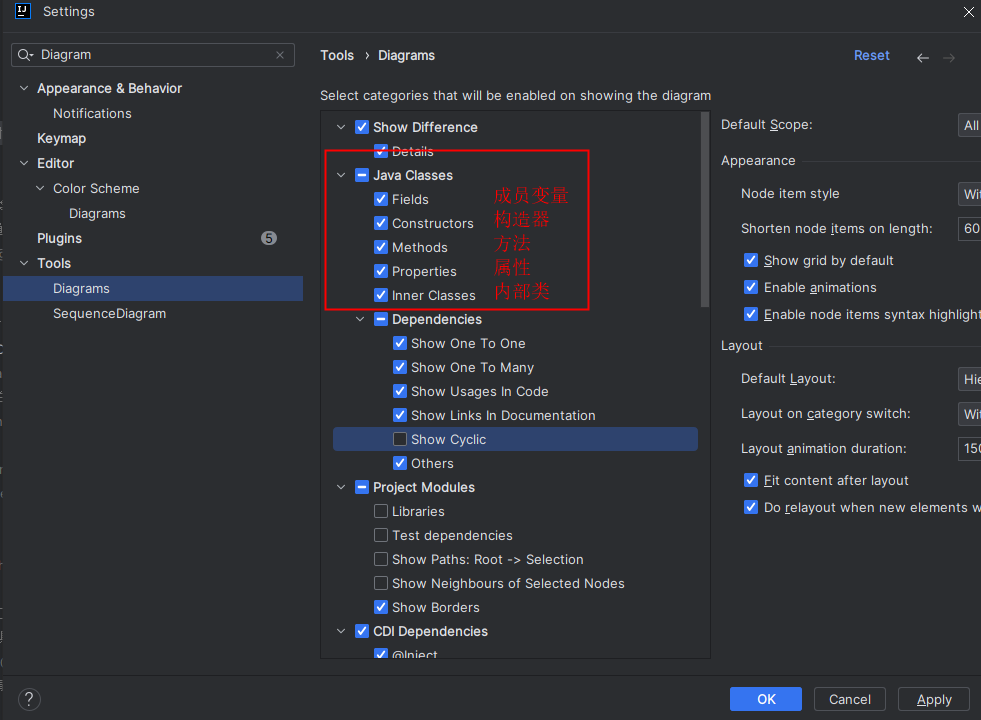

一般来说成员变量、构造器、方法、属性、内部类都是需要看的，都勾上

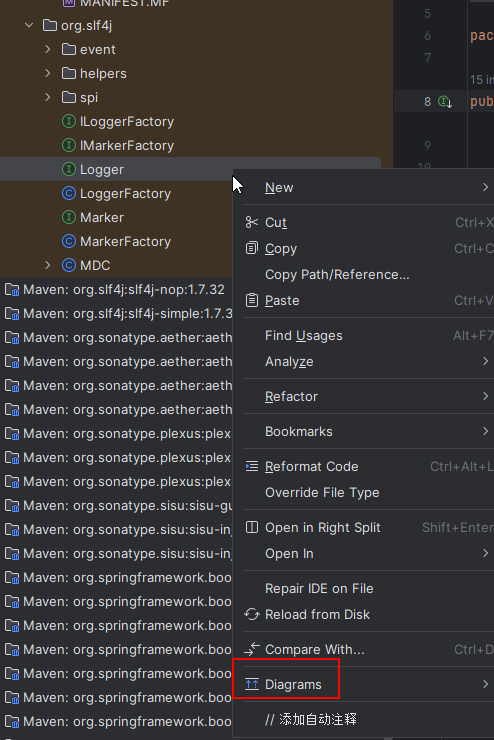

选择一个类/目录->鼠标右击->Diagrams

在这里插入图片描述
