以下所有历程都是用Quartus II工具编写的verilog程序，主要是用来描述数字逻辑中的电路，可以实际拿来使用，都是我经过测试的！

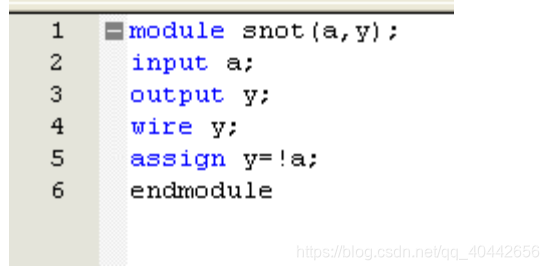

1、非门

在这里插入图片描述

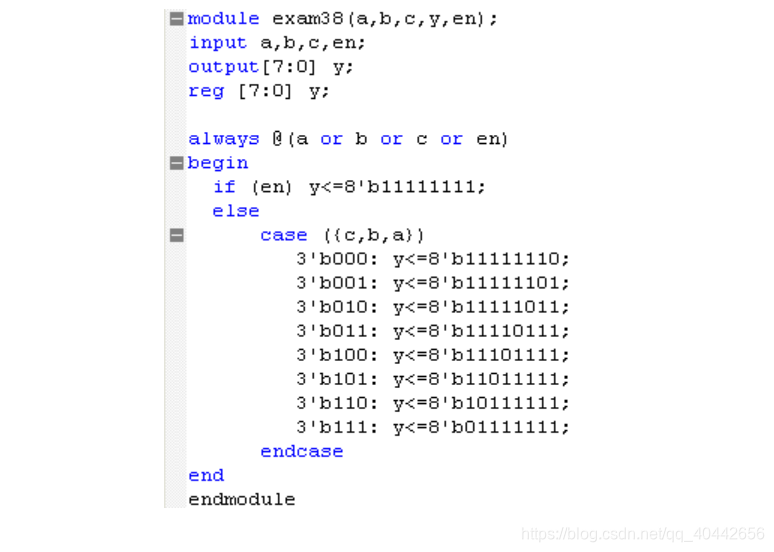

2、三线—八线译码器

在这里插入图片描述

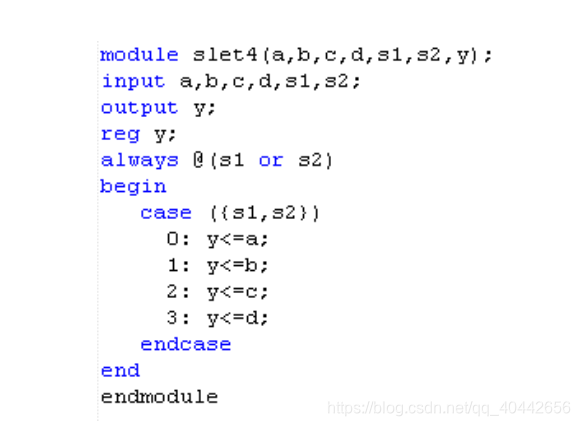

3、四选一数据选择器

在这里插入图片描述

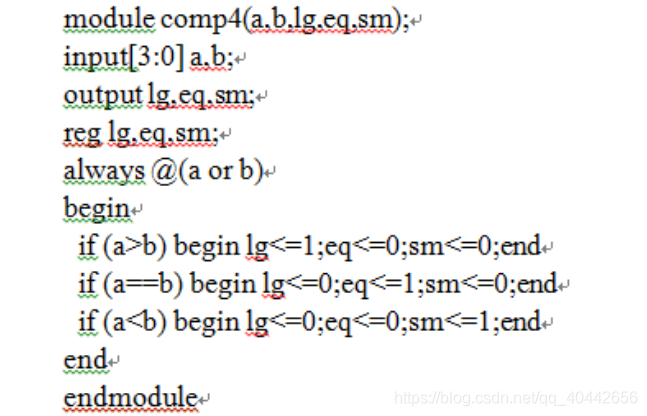

4、四位二进制数据比较器

在这里插入图片描述

5、四位数据比较器

在这里插入图片描述

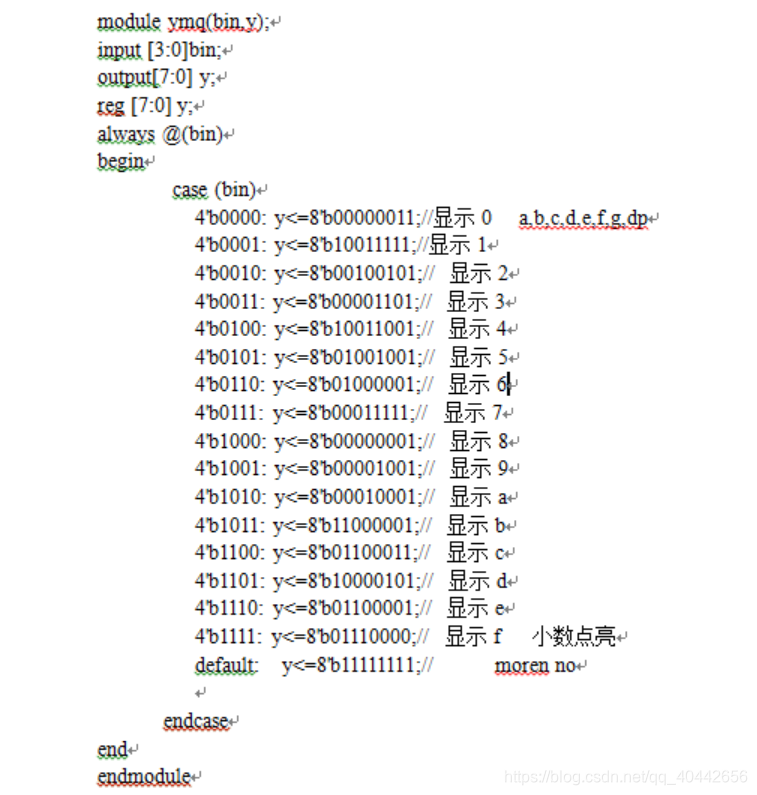

6、数码管七段码译码器

在这里插入图片描述

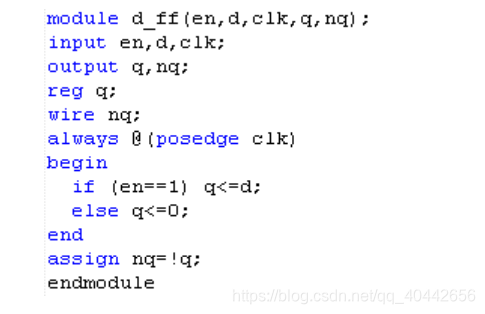

7、D触发器

在这里插入图片描述

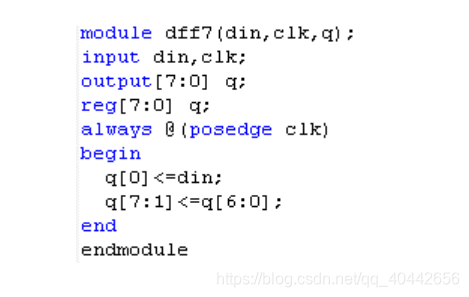

8、八位移位寄存器

在这里插入图片描述

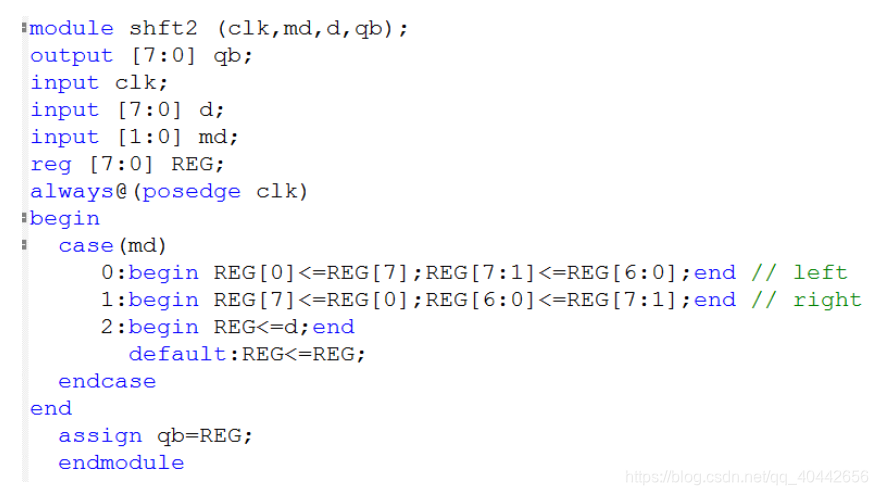

9、可控移位寄存器

在这里插入图片描述

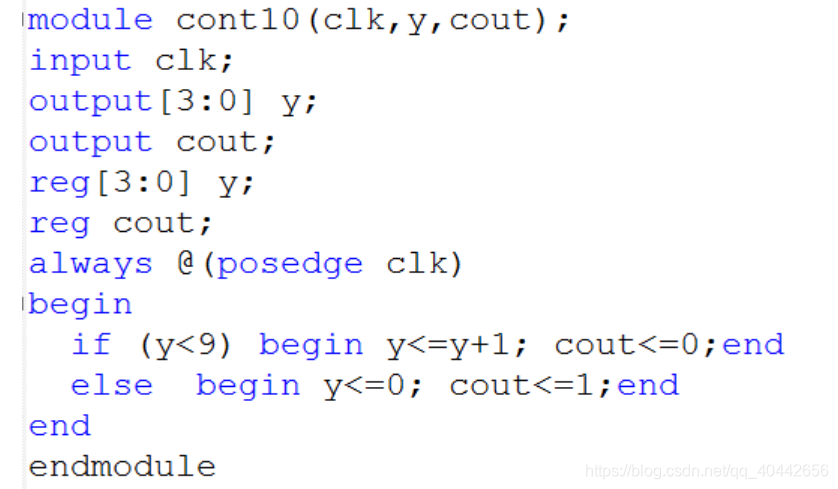

10、四位二进制模十计数器

在这里插入图片描述

11、三位八进制计数器

在这里插入图片描述

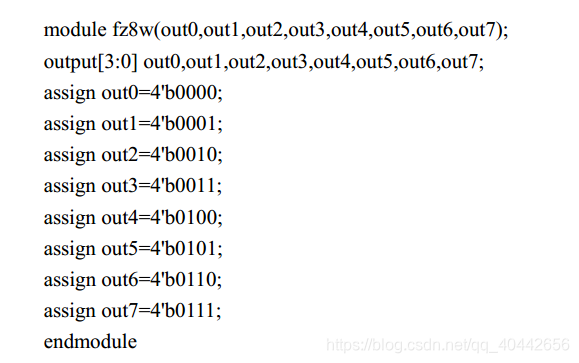

12、八位二进制赋值语句

在这里插入图片描述

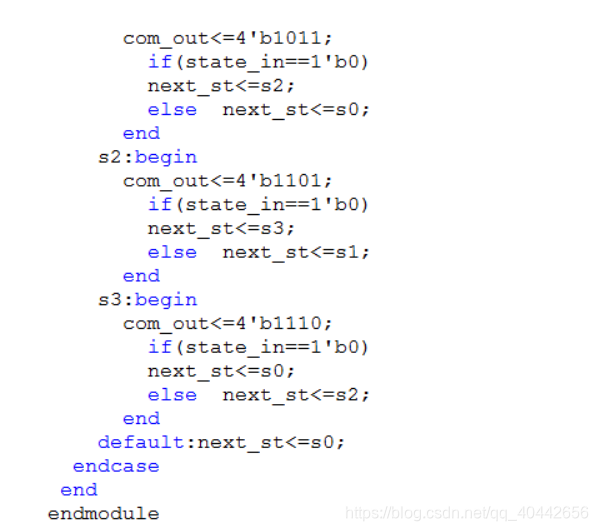

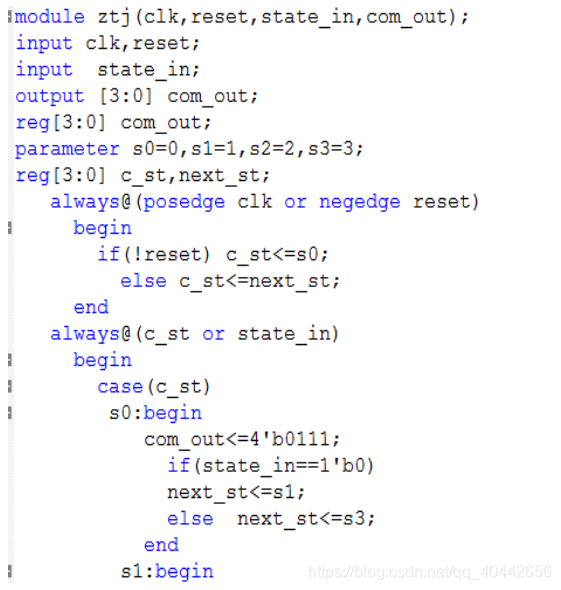

13、状态机实现正方形四段笔按顺序点亮

在这里插入图片描述
在这里插入图片描述

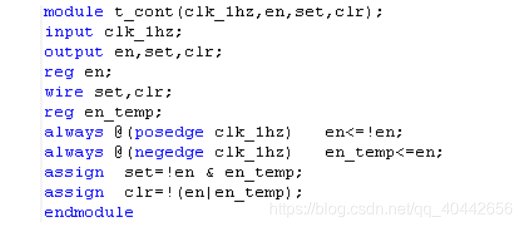

14、频率计

在这里插入图片描述

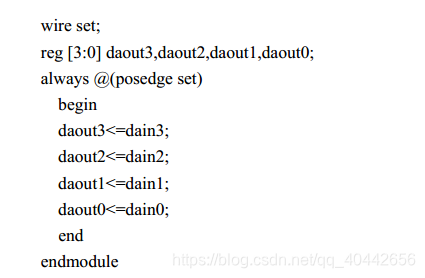

15、四位二进制锁存器

在这里插入图片描述
在这里插入图片描述

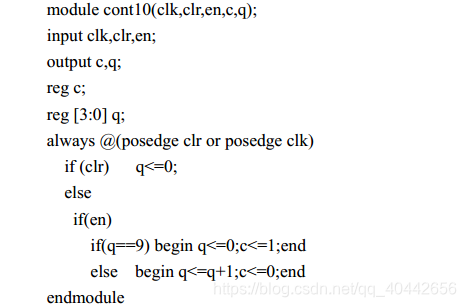

16、带使能端、清零端输入和进位输出端的十进制计数器

在这里插入图片描述

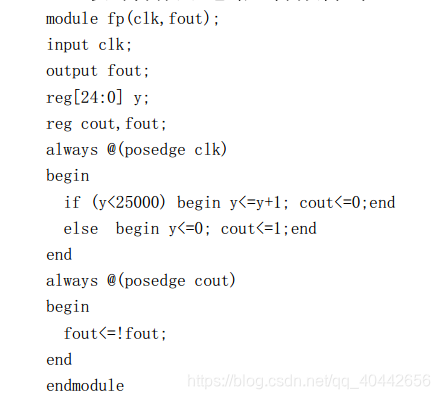

17、分频器、分频得到 1KHz 信号

在这里插入图片描述

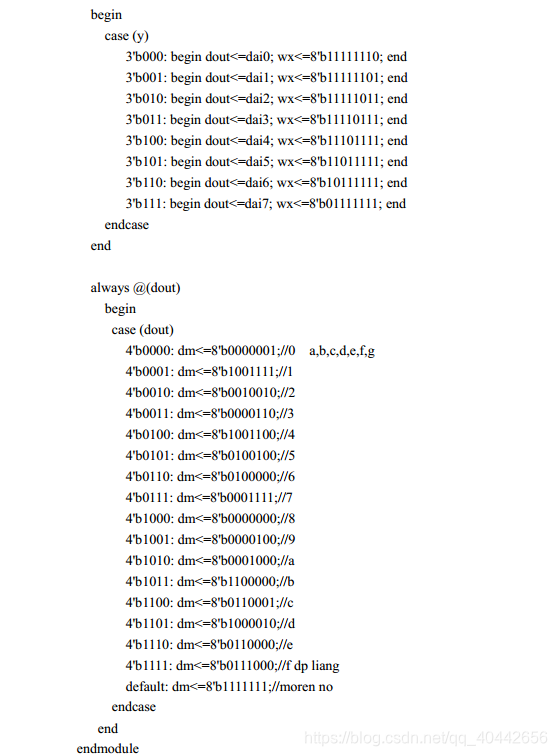

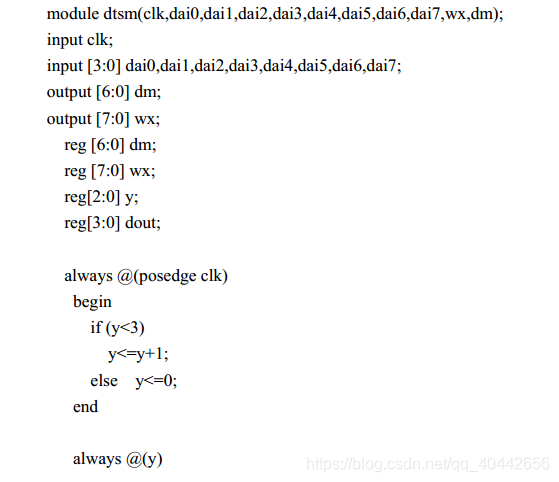

18、数码管动态扫描显示

在这里插入图片描述
在这里插入图片描述

19、总结

大致内容就是这些，如果有什么不懂得可以加群一起探讨 864750551 其他内容可以自己谷歌一下。
