此算法只能裁剪凸多边形

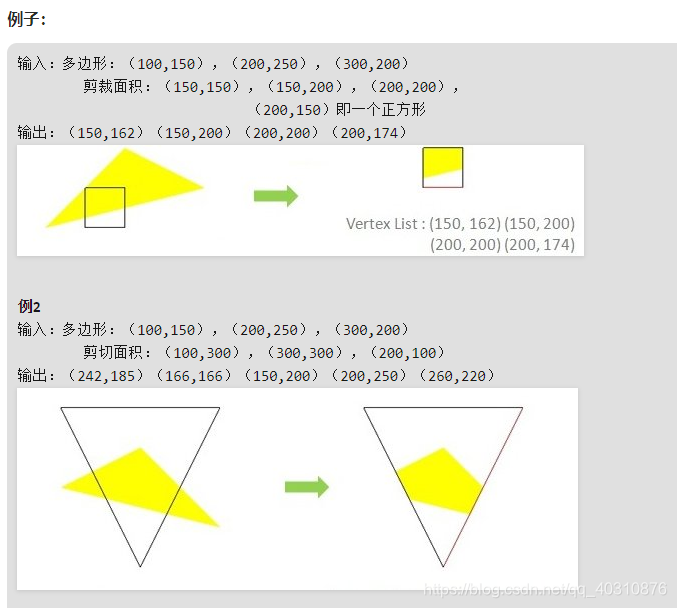

先看俩个例子

算法基本思想：

基本思想：一次用窗口的一条边来裁剪多边形。

算法的输入是以顶点序列表示的多边形，输出也是一个顶点序列，这些顶点能够构成一个或多个多边形。

处理对象：任意凸多边形。

窗口的任意一条边的所在直线（裁剪线）把窗口所在平面分成两部分：

可见一侧：包含窗口那部分

不可见一侧：不包含窗口那部分

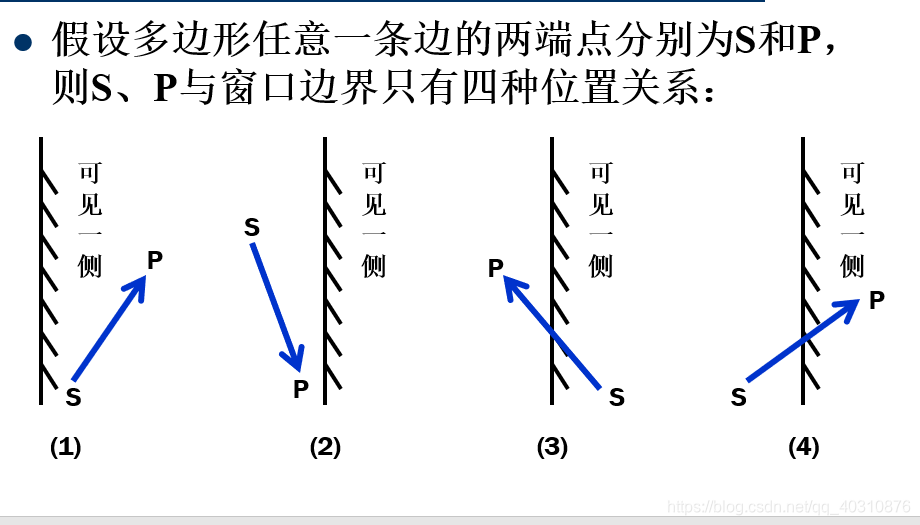

l将每条线段的端点S, P与裁剪线比较之后，可以输出0～2个点：

(1) S, P
