JVET-A1001

最近在找工作，时间每天都挤得好紧啊！！！继续学习吧！！

帧间编码

帧间编码的改进主要有：基于子PU的运动矢量预测（ATMVP和STMVP）、自适应运动矢量精度、重叠块运动补偿、局部光照补偿、仿射运动补偿预测、模式匹配运动矢量推导、双向光流，下面逐个进行介绍。

1、基于子PU的运动矢量预测（Sub-PU based motion vector prediction）

该方法研究了两种子PU级运动矢量预测方法，其先将一个大PU分割为子PU，并对大PU的所有子PU进行运动信息的提取，子PU级运动矢量预测方法有先进的时间运动矢量预测（ATMVP）和时空运动矢量预测（STMVP）。先进的时间运动矢量预测(ATMVP)方法允许每个PU从多个比当前的PU更小的预测块中获取多组运动信息。在时空运动矢量预测(STMVP)方法中，每个子PU的运动矢量利用时间运动矢量和空间邻域运动矢量递归的推导出来。

1.1、先进的时间运动矢量预测(ATMVP)

在先进的时间运动矢量预测(ATMVP)方法中，其改进了时间运动矢量预测(TMVP)，通过允许每个PU从比当前PU小的多个预测块中获取多组运动信息(包括运动矢量和参考指标)，ATMVP具体如下图所示：

ATMVP
ATMVP分两步来预测同一PU内子PU的运动矢量。第一步是利用所谓的“时间向量”为当前PU在找到参考图像中找到相应的块，参考图像称为运动源图像。第二步是将当前的PU分割为子PU，每个子PU的运动矢量和参考指标则从其对应的块中得到，如图8所示，右下角的子PU（蓝色）的运动矢量从参考图像中右下角的子PU（褐色）获取。
在第一步中，“时间向量”其实是通过当前PU的邻域空间PU获得。首先，其会按顺序检查每个邻域空间(与Merge模式相同)，并将第一个可用的邻域PU的运动向量及其关联的参考索引设置为该“时间向量”和运动源图像的索引。

1.2、时空运动矢量预测（STMVP）

该方法按照光栅扫描顺序递归地推导出子PU的运动矢量。让我们考虑一个8x8 PU，它包含四个4x4子PUA、B、C和D。当前帧中相邻的NxN块被标记为a、b、c和d，如下图所示：

STMVP

子PU A的运动推导首先确定其两个邻域空间。上面第一个邻居是NxN块子PU(块c)。如果这个块c不可用或者是帧内编码，则检查上面的其他NxN块子PU(从c向右扫描)。第二个邻居是一个块的左边子PU(块b)。如果块b不可用或是帧内编码，检查左边其他子PU(从b向下扫描）。从相邻块中获取的运动信息被缩放到给定列表的第一个参考帧。接下来，按照HEVC中规定的TMVP推导过程，推导出子块A的时间运动矢量预测(TMVP)。最后，在检索并缩放运动信息后，对每个参考列表中所有可用的运动向量(最多3个，可能有上面子PU运动矢量、左边子PU运动矢量和时间运动矢量)分别求平均值，将平均运动矢量赋值为当前子PU的运动矢量。需要注意的是，我认为D的运动推导时，是将A作为其第一个邻居是NxN块子PU，而不是c，这就是文档中递归的意义。

1.3、子PU信息的传输

子PU模式作为额外的Merge模式候选列表启用，并且不需要额外的语法元素来表示模式。在每个PU的Merge模式候选列表中添加两个额外的模式，以表示ATMVP模式和STMVP模式。如果序列参数集指示启用了ATMVP和STMVP，则最多使用7个合并候选项。同时，为了改进Merge模式编码，在JEM中，Merge模式的所有bins都使用上下文进行编码。

2、自适应运动矢量精度（Adaptive motion vector resolution）

在高级运动矢量精度(Advanced Motion Vector Resolution，AMVR)模式下，运动矢量差(MVD) (PU的运动矢量与预测运动矢量之间)可以用四分之一像素精度或整数像素精度进行编码。MVD精度控制在编码单元(CU)级别，对于至少有一个非零MVD的CU，有条件地为每个CU发送一个整数MVD精度标志flag。
在此有一些需要注意的点：
1、当整数MVD精度标志为false，默认的四分之一像素精度MV用于该CU的所有PU。
2、当一个CU的整数MV精度标志为true时，该CU中所有使用AMVP模式编码的PU都使用整数MV精度，而使用Merge模式编码的PU仍然使用四分之一像素精度MV。
3、当一个PU使用整数MV精度时，AMVP候选列表填充为整数MV，四分之一像素精度MVs被四舍五入到整数MVs。

3、重叠块运动补偿（Overlapped block motion compensation）

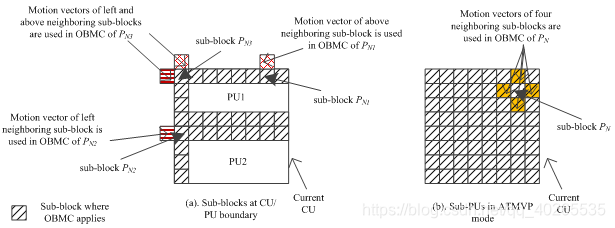

重叠块运动补偿(OBMC)已用于早期的视频标准，如H.263。在JEM中，除了CU的右边界和下边界外，对所有的运动补偿块边界都执行OBMC。此外，它适用于亮度和色度分量。在HEVC中，MC块对应于预测块PU。当用子PU模式编码PU时，PU的每个子块都是MC块。为了以统一的方式处理CU/PU边界，在所有MC块边界的子块级别执行OBMC，其中子块大小设置为4x4，如下图所示：

OBMC
当OBMC应用于当前子块时，除了当前运动矢量外，还利用相邻的四个邻域子块的运动矢量，如果其可用且与当前运动矢量不一致的情况下，可用于推导出当前子块的预测块，通过对基于多个运动矢量得到的多个预测块进行加权，得到当前子块的最终预测信号。
$P_N$ 表示通过邻域子块的运动矢量得到的预测块（N可表示above, below, left and right 子块,我理解为在 $P_N1$ 位置的预测块N表示上方，同理在 $P_N2$ 位置的预测块N表示左方）， $P_c$ 表示通过当前子块的运动矢量得到的预测块。当 $P_N$ 与 $P_c$
