FPGA verilog HDL 基于有限状态机设计自动贩卖机及综合

最新推荐文章于 2025-06-06 11:43:48 发布
最新推荐文章于 2025-06-06 11:43:48 发布
阅读量8.9k 收藏 74
点赞数 4
CC 4.0 BY-SA版权
文章标签： FPGA verilog 状态机 自动售卖机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_40261818/article/details/81487593
使用FPGA和Verilog HDL设计了一个基于有限状态机的自动贩卖机，包括按键消抖、LED显示和数码管模块。通过按键投币，LED灯动态显示余额，达到2元时触发出货并呈现不同灯光效果。数码管实时显示金额，找零时显示负数，出货时显示特殊标识。项目最终在4秒后返回初始状态。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

项目：FPGA verilog HDL 基于有限状态机设计自动贩卖机及综合

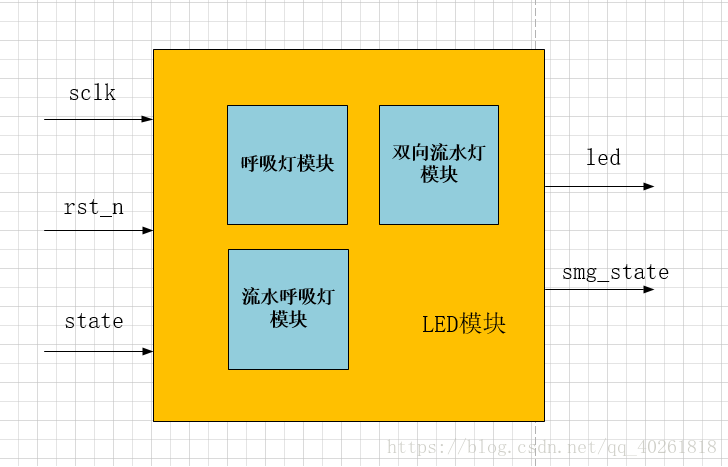

运用模块：按键消抖模块、有限状态机模块、LED模块（呼吸灯、双向流水灯、流水呼吸灯）、数码管模块。

项目内容：1、设置三个按键：常用的复位键、按键1（0.5元）、按键2（1元）。按键1、按键2要按键消抖。

                  2、运用有限状态机：初始状态（未投币）、每投0.5元便会亮一盏led灯，若直接投1元便会亮二盏led灯，当金额累    计到 2元时，亮四盏灯，若再投0.5元，led灯为呼吸灯（可乐出！），若在2元的基础上投1元，找零0.5元，找零期间为流水呼吸灯，找零后可乐出，led灯为呼吸灯。最后4S后还原初始状态，led灯为双向流水灯！

                  3、数码管要实时与投币结果相同，投0.5元显示投0.5，累计金额为2元时也显示2元，当遇见找零的情况下显示-0.5 元，当可乐出货时，数码管显示888888表示为出货！

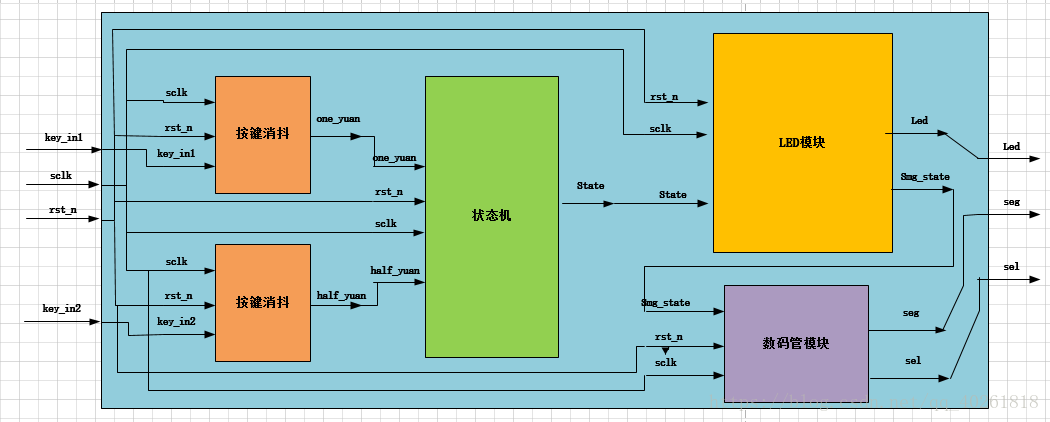

项目构建：



项目结果展示：
