ext4文件系统下的raid5重组

案列背景：看了网上、书上关于raid的重组基本都是在ntfs或fat文件系统下的，就想试试ext4文件系统，刚好以前搭过一个Linux系统的阵列，就拿来练手了。
Linux系统基本情况：共用5块2T的硬盘，一块用作系统盘，剩下4块组了一个raid5的阵列。直接拆盘，raid的配置参数没看。
所需理论知识：raid的原理、MBR分区、GPT分区、ext4文件系统，重点推荐马林的《数据重现》。
好，正式开始：
1、将5块拆下的硬盘通过只读接口接入电脑，用FTK加载5块硬盘，只有5号盘能正常显示，根据内容判断为系统盘，剩下4块为raid。

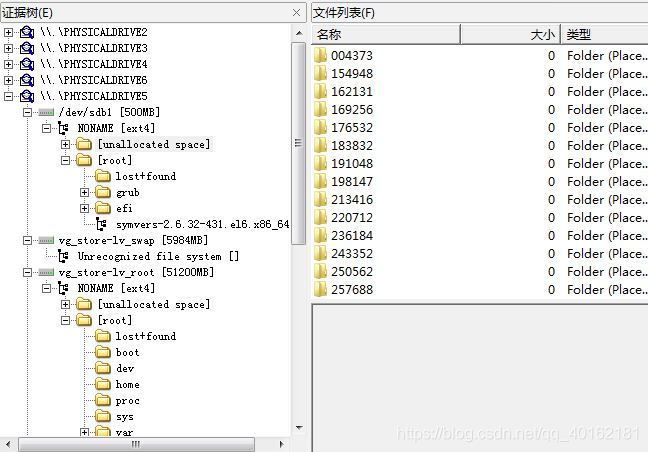

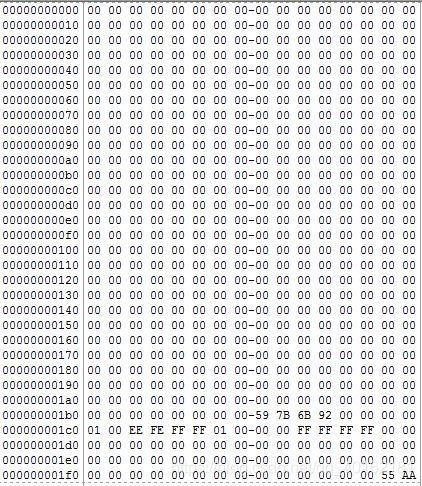

2、4块2T的硬盘组成的raid 5容量为6T，因为MBR分区最大只能支持2T,所以这个阵列应该是GPT分区，依次查看每块磁盘的0号扇区，只有6号盘的0号扇区符合GPT分区的特征，第一扇区为保护性MBR（55AA为标志）。
3、地址0X01C6-0x01C74个字节内容为：01 00，为第一分区的起始扇区，即1号扇区，（关于的字节顺序这里也是小字节顺序：即低位在前）。并且整个raid只有一个分区。

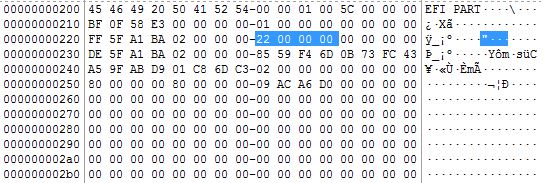

4、查看第一扇区，偏移地址0x00-0x07为“45 46 49 20 50 41 52 54”对应ASCII码为“EFI PART”，这是GPT头签名，证实的确是GPT分区，偏移0x28-2F表示分区的起始扇区位置，为第34号扇区。偏移地址0x48-0x4f表示分区表起始扇区，为2号扇区。

5、在2号扇区里的分区表中，偏移地址0x00-0x0f表示分区类型，在这里可以查看分区是什么文件系统类别，参考资料上没有列出EXT4文件系统的标识码，猜想下面“”A2…C7"这一串可能表示是EXT4文件系统，之后再结合后面的信息来判断。

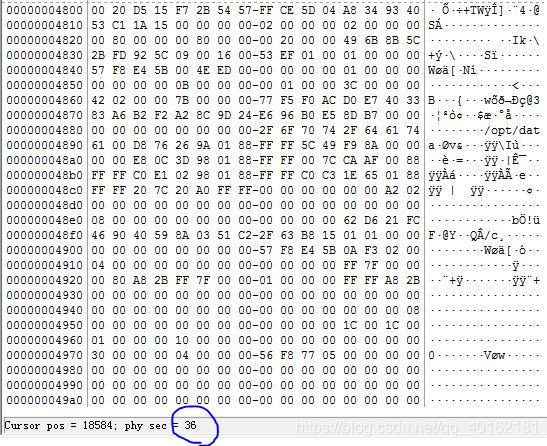

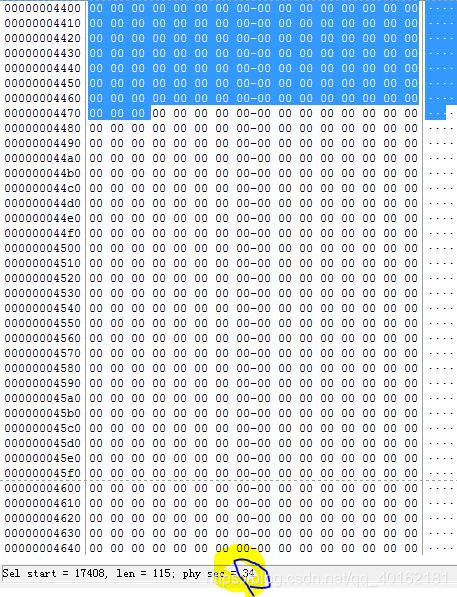

6、对于ext系的文件系统而言，第一、二号逻辑扇区为引导程序专用，如果没有引导程序，这两个扇区保留不用。第三、四号扇区是超级块的位置。结合GPT分区的起始扇区为34号扇区，查看34号扇区，34号扇区和35号扇区都是空白，36号扇区有内容，这种结构符合ext文件系统特点。转到36号扇区，对照超级块的结构定义仔细查看。偏移地址0x38-0x39为“53EF”这是ext文件系统的签名标志，所以它应该是ext文件系统。下面来解读超级块：
0x04-0x07：文件系统总块数：0x57542BF7=1465134071
0X18-0X1B:每个块占用的字节数：0x02，为:2^2*1024=4kb,即一个块是8个扇区（一个扇区512byte）
0x20-0x23：每个块组包含的块数量：0x8000=32768
0x08-0x0b：为文件系统预留的块数量：0x45dceff=73256703
使用的块为：块总数-预留的块=1391877368
总共有多少个块组：使用的块/每个块组包含的块数量=42476.656，为42477个。即共有42477个块组，每个块组有一个块位图，即块位图为：42477个。
关于块位图的作用：一个块组里面有32768个块，操作系统怎么知道哪些块已经使用，哪些块还没有用，如果用32768个bit位来标识，用了的块对应的bit位标识为1，没有用的块标识为0，这样系统扫描这32768个bit位就知道一个块组哪些块用了，哪些没有用。这32768个bit位就是块位图，位于每一个块组的第一个块。32768bit=4KB,刚好一个块，也必须等于一个块，因为块组的大小设定结合快位图的特点，必须等于一个块的bit数。
（对于以上内容的理解，请结合《数据重现》第5章）

7、对于ext文件系统而言，块组描述符表位于超级块所在块的下一块，已知块大小为8个扇区，即块组描述附表应该位于：34+8=42扇区。并且36、37扇区（超级块所在扇区）之后的39-41号扇区应该没有内容，经查看，符合推断。查看块组表示符表所在的42号扇区。
块组描述符表内用32个字节存放一个块组的描述符，块组描述符里指定了这一个块组块位图起始地址和其他信息，（我们重点先关注块位图）。之前算出有42477个块组，就有42477个块组描述符。

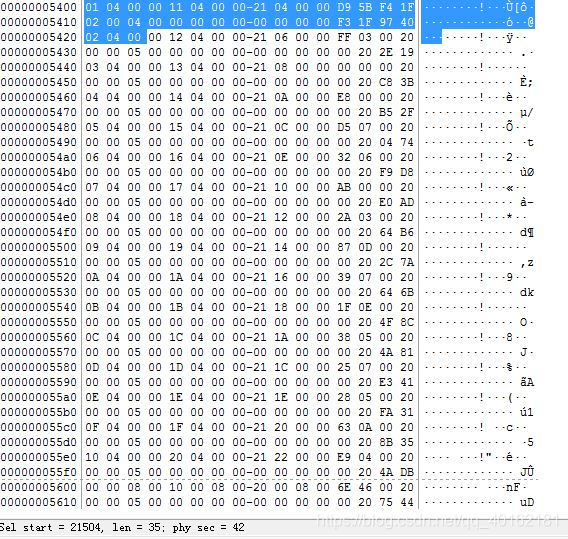

在42号扇区中， 偏移地址0x00-0x03，块位图的起始块号：0x401号块，这表示0号逻辑块组开始于0x401号块。
偏移地址0x20-0x23表示第二块组的块位图起始块号为：0x402号块。依次查看发现42号扇区里共有16个块组描述符，并且这16个块组的快位图是从0x401号块依次存放的，没有放到每一个块组的第一个块。这和第6点讲的“每个块位图放在每个块组的第一个块”不符合。
仔细查看ext4和ext3文件系统的区别，在ext4文件系统中引入了段的概念，对于一个包含32768个块的块组，大小为：128MB(一个块大小为8扇区4KB)，存放100G的数据需要很多块组，并且这些块组在物理上不是连续的，那么数据的存取会比较慢，如果把物理上连续的块组拼在一起组成一个更大的“块组”来存放大数据，效率会高很多。于是引入“段”，一个段包含连续的几个块组，每一个块组的块位图都按块组顺序存放在“段“的最前面的块上。
16个块组的大小为：16*0x80 00=0x08 00 00，也就是说下一个段的起始块为0x401+0x08 00 00=0x08 04 01，查看43号扇区，第二段的第一个块位图起始块号为：0x08 00 00，有些误差。再看44号扇区，第三段的第一块位图起始块号：0x10 00 00，与第二段相差刚好0x08 00 00个块。继续依次查看下面的扇区，发现从第二段开始，每段相距都是0x08 00 00个块。

8、42477个块组，16个块组一个段，共有2654.8个段即2655个段，一个段的块组描述符占一个扇区，共需要2655个连续扇区。

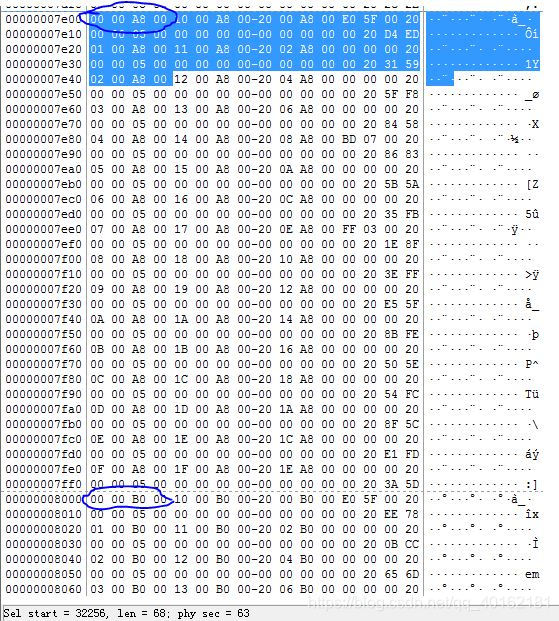

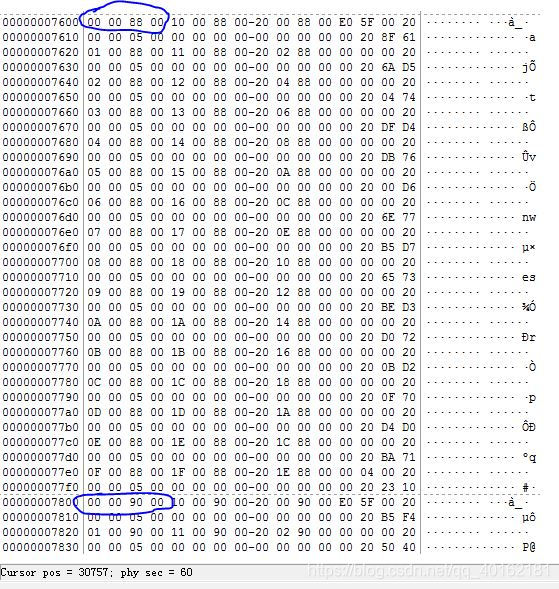

Raid的条带的大少为2的冥次方，并且应该大于一个块的大小，即为16扇区、32扇区、64扇区、128扇区、256扇区等等。结合上面的信息，这个raid5的条带应该大于等于64个扇区，我们先关注63号扇区到64号扇区之间段的块组描述符里的块位图起始地址是否连续，这里的连续理解为：63号扇区的段第一个块位图起始块号与64号扇区的段的第一块位图起始快号相差0x08 00 00个，如下图63、64号扇区是连续的，说明条带大于64个扇区，继续看127、128号扇区

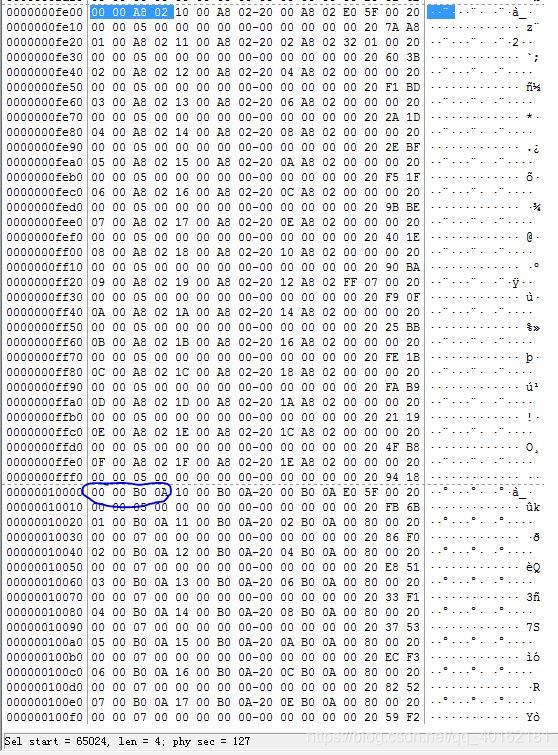

127号扇区段的块位图起始块号为：0x02 A8 00 00,
128号扇区段的块位图起始块号为：0x0A B0 00 00,

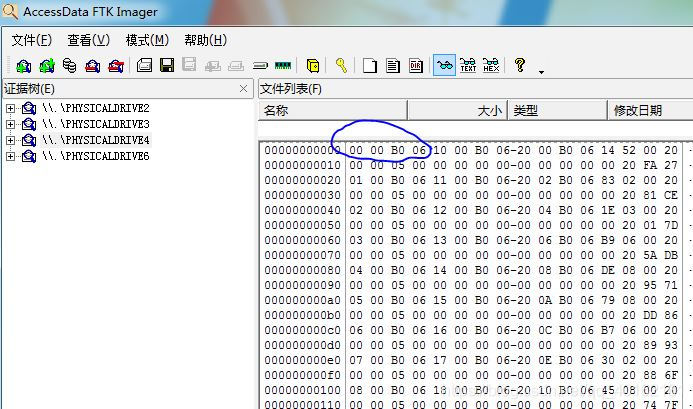

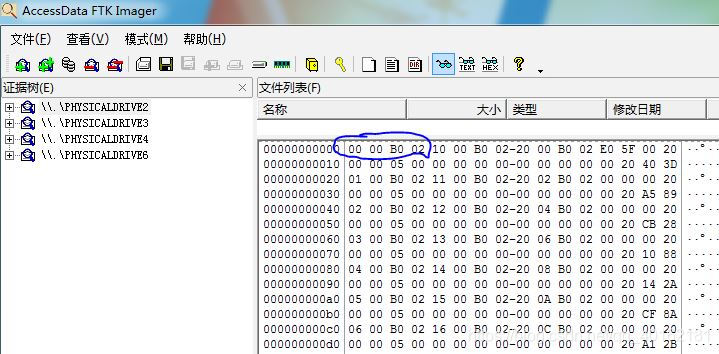

如果逻辑上两个段是连续的，128号扇区段的块位图起始块号应该为：0x02 A8 00 00+0X08 00 00=0X02 B0 00 00，所以raid的条带大小为128个扇区，即64KB。第二块磁盘的0扇区也应该放的块组描述符表，并且偏移地址0x00-0x03上的内容应该为：00 00 B0 02

9、查看另外3块磁盘0号扇区，发现2号磁盘的0号扇区符合推断，继续看2号磁盘的127、128扇区

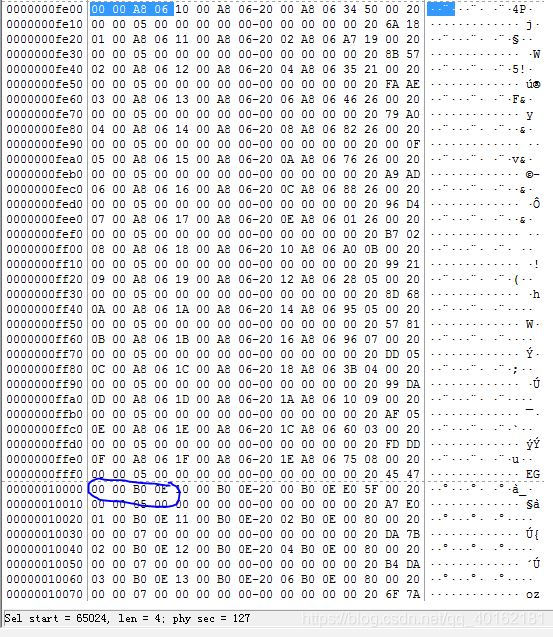

127号扇区段的块位图起始块号为：0x06 A8 00 00,
128号扇区段的块位图起始块号为：0x0E B0 00 00,不是相差0x08 00 00，再次证实条带大小为128个扇区。逻辑上，下一个扇区段的块位图起始块号应该为：0x06 A8 00 00+0X08 00 00=0X06 B0 00 00

10、查看剩下两块磁盘的0号扇区，发现4号磁盘的0号扇区符合推断
剩下的3号磁盘就是存放的第一块校验数据。由此已经确定盘序为：6-2-4-3，条带大小为：64KB。2655个段能确定2655/128=20.7即21个数据块，按照上述办法足以确定raid5的校验块位置和走向,建立下图所示的表格

由上述表，可以知道这个raid5为左异步。

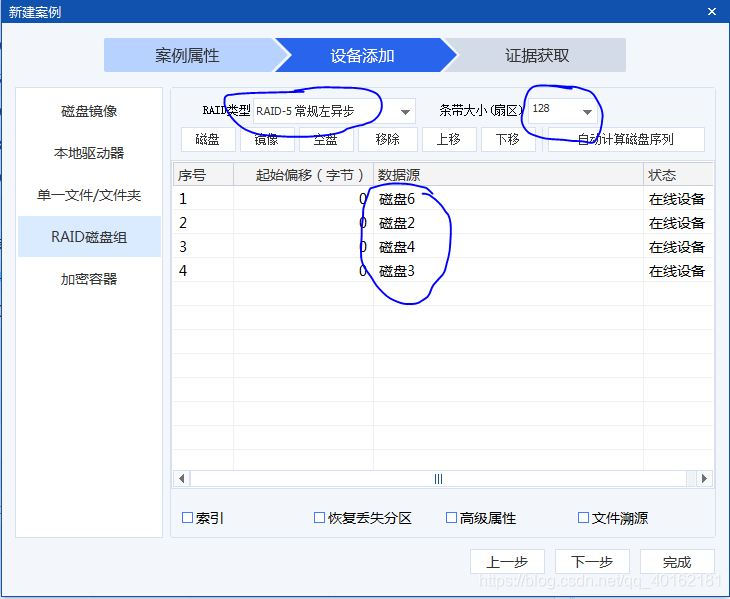

11、用取证大师（或者winhex）加载阵列，按照推算出的参数选择

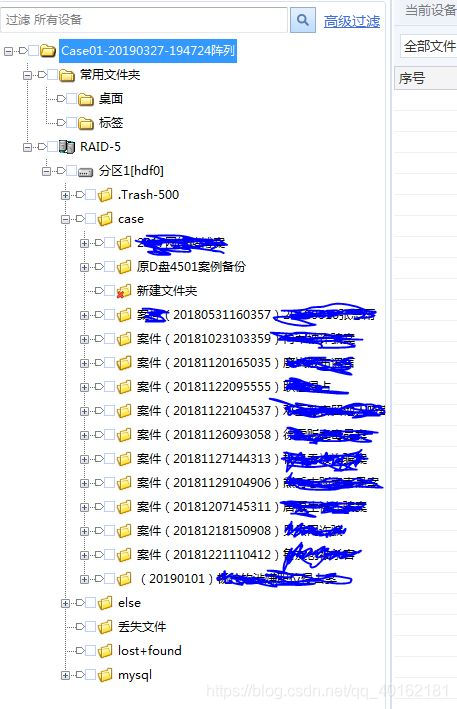

最后成功完成raid5的重组。

总结：ext4文件系统的raid5重组，关键是利用了块组描述符表中块位图的起始块号来完成的。该案例中的ext4文件系统：
1个块=8个扇区
1个块组=32768个块
1个段=16个块组
一个块组中哪些块使用了，哪些块空闲是用的块位图来标识。ext3中块位图是位于每一个块组的第一个块。在ext4中，引入段的概念。一个段中的16个块位图是依次放在段的最前面16个块中。而块位图在硬盘的哪个位置是用块组描述符中偏移地址0x00-0x03来标识的。
在ext4文件系统中，除系统保留的块外，所有的块组，每一个块组都有一个块组描述符。这些块组描述符集中保存在块组描述符表中。块组描述符表固定位置为：超级块所在块的下一个块。
