CornerNet: Detecting Objects as Paired Keypoints 论文阅读

CornerNet: Detecting Objects as Paired Keypoints 论文阅读

论文链接：https://arxiv.org/abs/1808.01244 （ppt私信我）
代码链接：https://github.com/umich-vl/CornerNet

Abstract（摘要）

本文提出一种新的目标检测的方法，使用单个卷积神经网络将目标边界框检测为一对关键点（即边界点）。通过将目标检测为成对关键点，我们消除了现有的one stage检测器设计中对一组anchors的需要。文章还引入了Corner pooling，一种新型的池化层，可以帮助网络更好的定位边界框的角。目前本网络效果优于所有现有的one stage目标检测网络。

Introduction(介绍)

目前成熟的且效果好的卷积神经网络大多是采用anchor boxes，他们是包含各种尺寸和宽高比的矩形框，用作检测的候选框。
anchor boxes的两个缺点：

1. 需要选取大量的anchor boxes来保证有足够的与gt满足overlap阈值的anchor box。因为anchor box数量大，这在正负样本之间造成了巨大的不平衡，减慢了训练速度。
2. anchor boxes的使用引入了许多的超参与设计选择。这些包括多少个box，大小和宽高比。这些选择影响到模型的训练和推断速率。

本文中的CornerNet，一种新的one stage目标检测方法，可消除anchor boxes。具体将一个目标物体检测为一对关键点–边界框的左上角和右下角。使用单一卷积模型来生成热点图(heatmap)和连接矢量(embedding vector)。

Hourglass Design as Backbone

引用文章：（本文使用全卷积网络解决人体姿态分析问题。）
Newell, A., Yang, K., Deng, J.: Stacked Hourglass Networks for Human Pose Estimation
捕捉不同尺度下图片所包含的信息。局部信息，对于比如脸部、手部等等特征很有必要，而最终的姿态估计需要对整体人体一致理解. 不同尺度下，可能包含了很多有用信息，比如人体的方位、肢体的动作、相邻关节点的关系等等。
Stacked Hourglass Networks输出heatmaps的集合，每一个heatmap表征了关节点在每个像素点存在的概率.

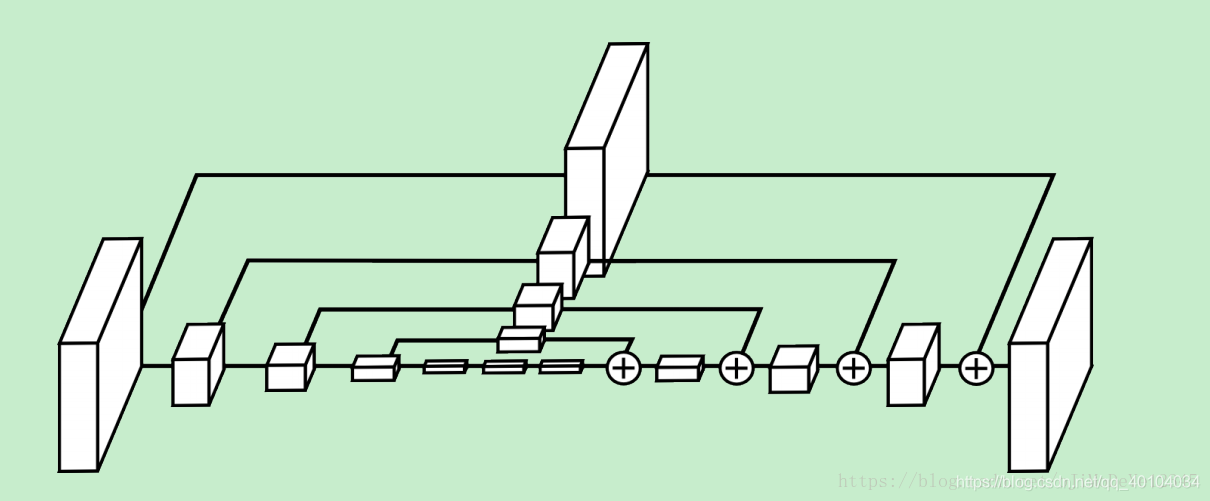

上图中的每种白框为一个residual模块。

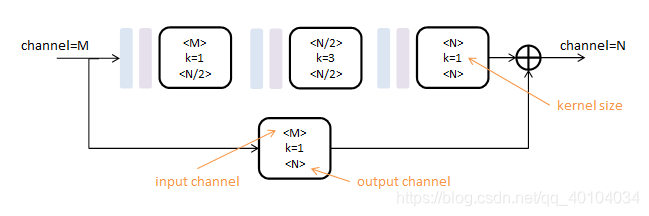

Residual Module

卷积分支：由三个核尺度不同的卷积层（白色）串联而成，中间穿插BatchNormalization（浅蓝）和ReLU（浅紫）；
跳级分支：只包含一个核尺度为1的卷积层；如果跳级路的输入输出通道数相同，则这一路为单位映射。所有卷积层的步长为1，pading为1，不改变数据尺寸，只对数据深度（channel）进行变更。Residual Module由两个参数控制：输入深度M和输出深度N。可以对任意尺寸图像操作。

作用：Residual模块提取了较高层次的特征（卷积分支），同时保留了原有层次的信息（跳级分支）。不改变数据尺寸，只改变数据深度。可以把它看做一个保尺寸的高级“卷积”层。

Multi-task training

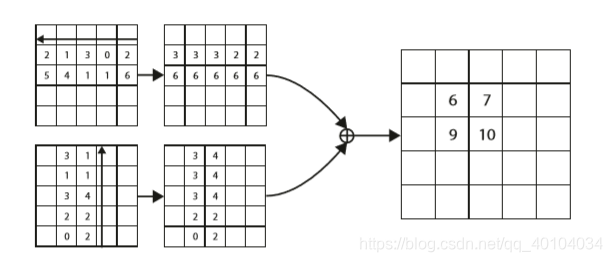

Corner Pooling
若需要决定feature map上的一个点是否为Corner，我们需要从行和列分别检查。例如，为了得到top-left：
1.从下到上做max pooling
2.从右到左做max pooling
3.然后合并（相加）

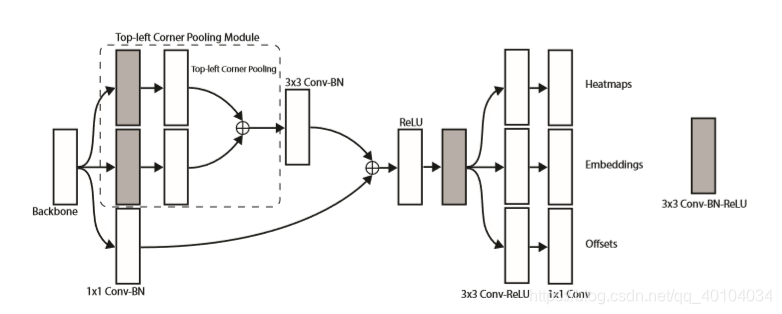

因此在Backbone后接上两个分支分别进行top-left pooling 与 bottom-right pooling。

Associative Embedding Method
这个部分决定一对corner是否来自于同一object。具体的做法是对卷积特征进行embedding（1*1的conv），得到corner的embedding向量。

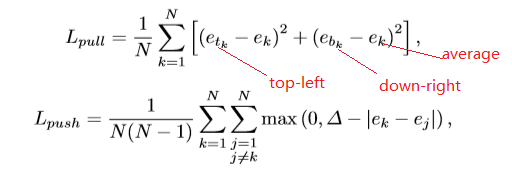

通过计算$L_{pull}$与$L_{push}$来保障相同物体两个点的embedding vector足够近而不同物体的vector足够远。

$L_{pull}$损失函数使是同一目标的顶点进行分组。
$L_{push}$损失函数用于分离不同目标的顶点。

Heatmap Prediction
网络预测两部分的heatmaps，top-left and bottom-right，每个部分heatmaps的大小都是C x H x W，C是类别的数量（无背景）。每个channel大小都是H x W。每个通道都是一个二进制掩码，用于表示该类的角点位置。
对于每个角点，有一个ground-truth正位置，其他所有的位置都是负值。 在训练期间，我们没有同等地惩罚负位置，而是减少对正位置半径内的负位置给予的惩罚。 这是因为如果一对假角点检测器靠近它们各自的ground-truth位置，它仍然可以产生一个与ground-truth充分重叠的边界框。

$P_{cij}$为预测热图中$c$类位置$(i,j)$得分，$y_{cij}$为用非标准化高斯增强的“ground-truth”热图。
其中N是图像中目标的数量，$\alpha$和$\beta$是控制每个点的贡献的超参数（在所有实验中我们将α设置为2，β设置为4）。利用$y_{cij}$中编码的高斯凸点，(1−$y_{cij}$)项减少了ground-truth周围的惩罚。

location Offset Prediction
涉及下采样层以收集全局信息和减少内存使用。 当它们完全卷积应用于图像时，输出的尺寸通常小于图像。 因此，图像中的位置(x,y)被映射到热图中的位置([xn],[yn])，其中n是下采样因子。当我们将热图中的位置重新映射到输入图像时，可能会丢失一些精度，这会极大地影响小边界框与ground-truth之间的IoU。 为了解决这个问题，我们预测位置偏移，以稍微调整角位置，然后再将它们重新映射到输入分辨率。

Experiments
我们在PyTorch中实现了CornerNet。网络是在默认的PyTorch设置下随机初始化的，没有在任何外部数据集上进行预训练。当我们应用focal loss时，我们遵循来设置卷积层中的偏差来预测角点热图。在训练期间，我们设置了网络的输入分辨率511×511,导致输出分辨率为128×128。为了减少过拟合，我们采用了标准的数据增强技术，包括随机水平翻转、随机缩放、随机裁剪和随机色彩抖动，其中包括调整图像的亮度，饱和度和对比度。 最后，我们将PCA[20]应用于输入图像。

其中$\alpha$，$\beta$和$\gamma$分别是pull，push和offset的权重。 我们将$\alpha$和$\beta$都设置为0.1，将$\gamma$设置为1。我们发现，1和更大的$\alpha$和$\beta$值会导致性能不佳。 我们使用49的batch size，并在10个Titan X（PASCAL）GPU上训练网络（主GPU 4个图像，其余GPU每个GPU 5个图像）。 为了节省GPU资源，在我们的 ablation experiments（即模型简化测试，去掉该结构的网络与加上该结构的网络所得到的结果进行对比）中，我们训练网络，进行250 k次迭代，学习率为$2.5\times 10^{-4}$。当我们将我们的结果与其他检测器进行比较时，我们额外训练网络，进行250 k次迭代，并到最后50 k次迭代时，将学习速率降低到$2.5\times 10^{-5}$。
