三、绘制复杂原理图库

创建心得：

• 设置格点100mil，放置管脚，设置格点10mil，绘制元件元素。
• 元件模型的元素，菜单命令下面的 圆弧 、椭圆、线条、多边形等元素进行组合。
• 创建的元件进行器件属性的设置，完成该元件的模型创建。

原理图库指示一个实物器件在图纸上的一个表示，无需对实物尺寸负责，但需要对其规范绘制，有利于原理图可读性。

多part原理图库：是一个器件的多种表现形式。
选中该原理图库，工具 --> 新部件，可以添加多part部件。

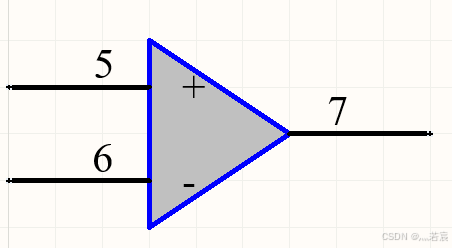

1、绘制二极管、运放、按键的原理图库

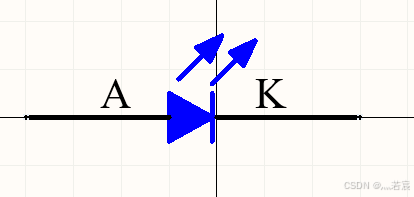

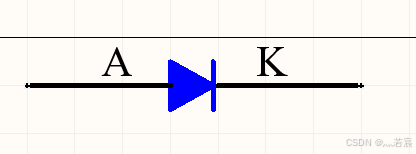

二极管电流流入的引脚为A，流出的引脚为K

• 二极管绘制主要是应用了多边形、线条的属性使用
• 多边形的填充。

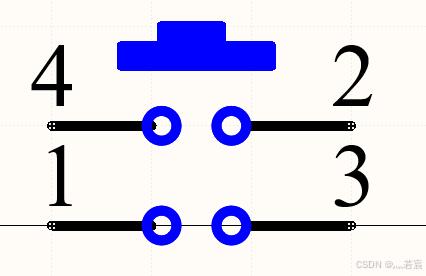

按钮主要是圆圈，多边形、填充的使用
按键的引脚排布需要注意。
