二、原件符号介绍及简单电阻容原理图创建

1、元件符号

原理图符号是原件在原理图上的表现形式，主要是由元件边框、管脚（包括管脚序号和管脚名称）、元件名称及元件说明组成，通过放置的管脚来建立电气连接关系。
元件符号中的管脚序号和电子元件实物的管脚一一对应，图形不一定和实物完全相同，但是对于管脚序号和名称，一定是要严格按照元件规格书中的说明一一对应好。

在绘制原理图的时候需要先具备原理图库，有了这些原理图库，才能很顺畅的绘制原理图。

2、绘制电阻电容的原理图库

在AD软件中的.schLib文件中进行绘制原理图库。

注意：

• 1、图形元素格点：10mil
• 2、管脚放置格点：100mil

设置格点的快捷键：VGS，或者 ”视图 --> 栅格 --> 设置捕捉栅格“

2.1、绘制电容图库

打开原理图库后，在右下角有Panels按钮，选择里面的SCH Library，可以打开原理图库的列表。左侧可以对图库进行增加、删除。

一般来说，原理图库要放置在栅格上，方便绘制原理图时线路可以连接上。

现在就可以绘制图库了。

电容有两个脚，1脚和2脚。

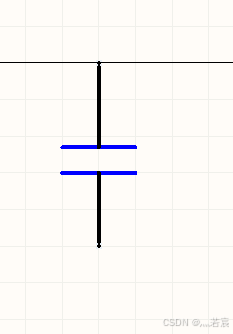

• 绘制电容的两个横线时，栅格大小设置为10mil
• 绘制电容两个脚的时候，栅格大小设置为100mil，绘制两个引脚的期间可以按下Tab键设置属性，绘制完成后按下Shift键复制粘贴。

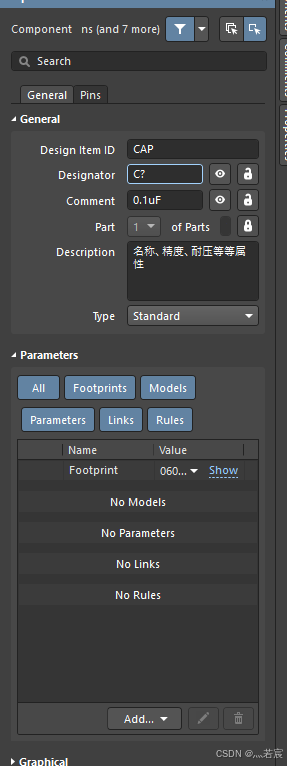

• 整体绘制完成后，双击左侧的图库名称-可以设置该图库的属性，

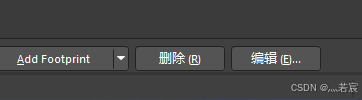

• 点击下面的add --> footprint 可以添加名称。或者下面的Add Footprint也可以。


2.2、绘制电阻图库

在SCH Library列表下面可以添加图库列表。

绘制过程和上面相同。
