matlab所有画图函数总结——20210318

目录

matlab画不同类型的图——画图函数

建立画布

图像格式调整——大小、字体、轴、标签

图像的导入导出及格式

matlab画不同类型的图——画图函数

1. plot()画二维曲线

2. plot3()画三维曲线

3. ployy()画双坐标轴图 双x轴 双y轴

4. pie() 饼图

5. histogram() 直方图

6. boxplot() 箱型图

7. stem()针图

8. surf() 平滑着色的三维图

9. mesh() 网格划分的三维图

10. subplot() 构建多子图

11. polar() 极坐标图

12. pol2cart() 柱坐标图

13. sph2cart() 球坐标图

14. slice() 切片图

15. scatter3() 3D散点图 scatter() 2D散点图(2D散点图参考绘图)

16. contour() contourf()云图/等高线图

17. contourslice() 三元切片等位线图

18. 符号绘图 ezplot /ezplot3/ ezmesh /ezsurf

19. 动图comet() 二维彗星轨线 comet3() 三维彗星轨线

20. 颜色动态变化 spinmap

21. 影片动画 movie

22. 希腊字母显示

建立画布

1. figure() 建立画布

2. subplot() 分多个子图

图像格式调整——大小、字体、轴、标签

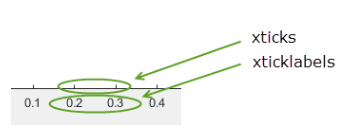

1. 坐标轴控制  axis equal、axis([0 200 0.87 0.92])、刻度、刻度数字

2. 坐标范围set(gca,'XTick',[0:25:200])、set(gca,'YTick',[0.88:0.01:0.92])、

   set(gca,'xminortick','on');%style 5 小刻度打开
   set(gca,'ticklength',[0.05 0.025]);%style 6  刻度长度
   set(gca,'tickdir','out');%style 7  刻度放到外围

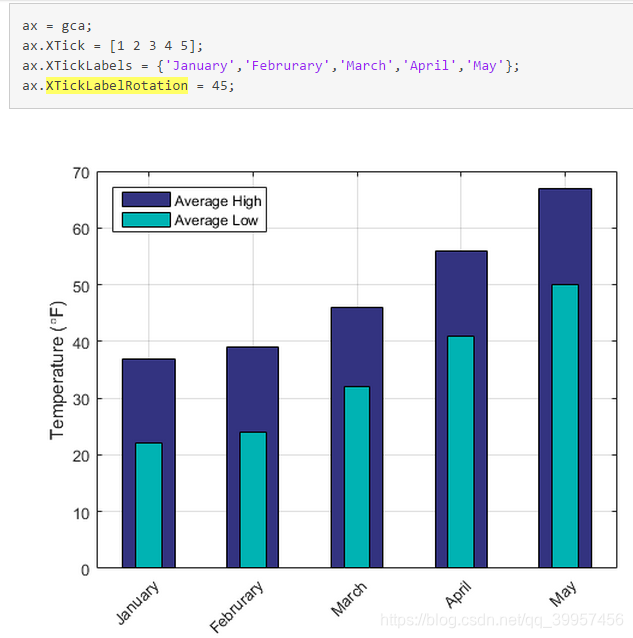

3. XTickLabelRotation坐标标注旋转

4. 轴刻度位置set(gca,'xaxislocation','top');

   set(gca,'yaxislocation','right');

5. 标签位置

   legend({'y = sin(x)','y = cos(x)'},'Location','southwest')

6. 线型、标记 、颜色 rgbkmy

7. 字体

8. 保留上一步的图hold on /hold off  不保留

9. title('标题','fontname','Times New Roman','Color','b','FontSize',20)图标题

   title('Actual vs predicted losee convective heat transfer coefficient of Train dataset ','fontname','Times New Roman','fontsize',16)

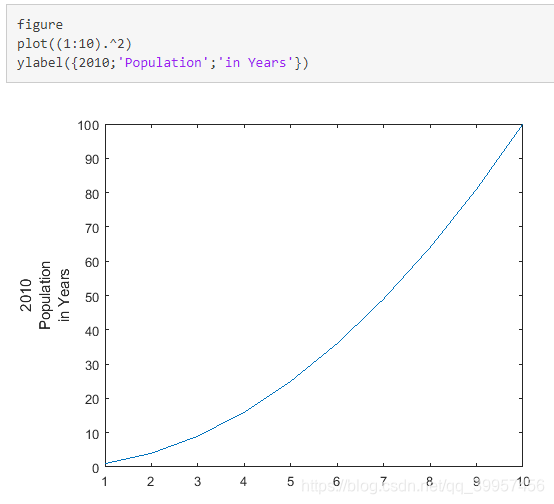

10. 轴标题xlabel()  ylabel()

    xlabel('Actual values of \it{h}\rm_{1}(W/m^{2}\cdot ℃)','fontname','Times New Roman','fontsize',16)
    ylabel('Predicted values \it{h}\rm_{1}(W/m^{2}\cdot ℃)','fontname','Times New Roman','fontsize',16)

11. 图例legend()

    legend({'Collected Data','y = cos(x)'},'FontSize',8,'FontWeight','bold')

12. 多行legend

13. 网格、外围框线

14. 加入文本text()

15. view() 图的观察角度控制

16. rotate() 图像旋转

图像的导入导出及格式

1. 导出
2. 保存
3. 自动保存
4. 动图

参考

matlab帮助文档
