小生才疏学浅，孤陋寡闻，下文若有不当之处，还请赐教

一、vivado使用概述

microblaze使用

microblaze是内嵌在FPGA中的软核，一个工程文件可设置多个micrablaze

vivado的verilog语法解析

vivado根据文件后缀名识别verilog或systemverilog文件，所以sv文件最好以.sv后缀。

如果.v文件中有sv的语法，可以使用如下命令强制工具以sv的语法解析该文件
set_property file_type SystemVerilog [get_files sram_data.v]

FPGA中组合逻辑环的处理

什么是好的FPGA编码风格？（1）--尽量避免组合逻辑环路（Combinational Loops） | 电子创新网赛灵思社区

二、vivado的tcl脚本运用

再进行block design开发时，可以先进行图形界面开发，然后再export到tcl脚本，再在生成的tcl脚本的基础上增加synthsis、implementation和write bitstream等命令。

重要命令

apply_bd_automation
该命令自动将板子上的资源连接到需要配置的信号，因此该命令一般要求需要调用的IP有对应的信号，例如reset信号、DDR信号等
```
apply_bd_automation -rule xilinx.com:bd_rule:board -config {Board_Interface {reset (FPGA Reset)} Manual_Source {New External Port (ACTIVE_HIGH)}}  [get_bd_pins ddr4_0/sys_rst]
```
该命令的作用是新建一个port口叫reset，并映射到FPGA开发板上的Reset信号，并连接到ddr4模块上的sys_rst的pin脚

与该命令作用相同的可以用一下命令代替：
```
set_property -dict [CONFIG.RESET_BOARD_INTERFACE {reset}] $ddr4_0
```
get_cells、get_nets、get_ports、get_pins、get_clocks用法
参考链接：Vivado中常用的5个Tcl命令-优快云博客

三、Vivado常用IP

3.1 基础模块

1）block RAM

FPGA 的固有硬件资源，主要用于产生较大FIFO或timing要求较高。可配置为同步双端口RAM和单端口RAM。

FPGA芯片内实现存储器有两种方式：BRAM(块RAM)和DRAM(分布RAM)。二者最本质的区别是：BRAM默认输入有寄存器，所以它在读、写使能信号后的下一个时钟沿返回数据；而DRAM是由FPGA逻辑资源查找表LUT拼起来的组合逻辑，读、写使能的同一时刻返回数据，即给地址就给数据。从时序的角度上来说，BRAM更好，唯一不足的是它是比较珍贵的硬件资源。

使用coe文件初始化存储颗粒

COE文件与MIF文件使用方法 - 知乎d

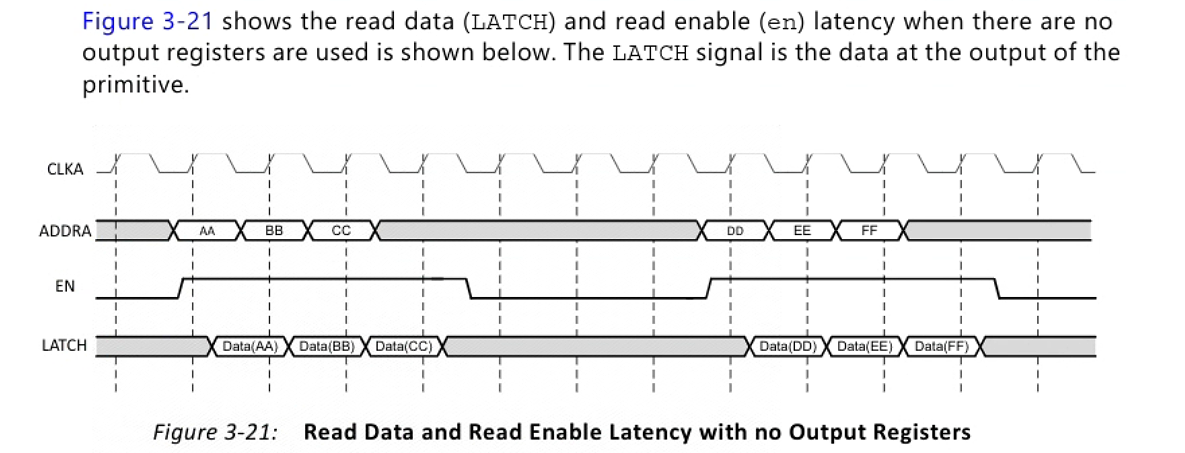

读数据延迟

无输出寄存器：1个cycle延迟

有输出寄存器：2个cycle延迟

2）clock_wizard

时钟分频模块。

xilinx FPGA中有两种时钟资源：
MMCM(mixed-mode clock manager)：混合模式时钟管理器，用于在与给定输入时钟有设定的相位和频率关系的情况下，生成不同的时钟信号。
PLL(phase-locked loop)：锁相环，主要用于频率综合，使用一个PLL可以从一个输入时钟信号生成多个时钟信号。PLL输入时钟的频率范围为19~1066MHz。相较而言MMCM的频率范围更宽为10~1066MHz。

Vivado MMCM和PLL的区别新人不想看,老人用不到系列._mmcm和pll区别-优快云博客

3.2 接口控制器模块

DDR controller

3.3 调试模块

1）VIO模块

VIO模块可以连接到目标设计的IO引脚来模拟真实的IO引脚，vivado可以借助jtag对设计中的VIO信号针对性的置位，以便获得自己想要的场景

2）ILA模块

vivado信号波形trigger模块

四、XILINX FPGA芯片特性

1、IO特性

（1）输入输出标准：

单端模式：可配置为LVCMOS,LVTTL,HSTL,PCI,SSTL电平标准，例如按键输入，led驱动等；
差分输入输出（两个IO引脚）：可以设置为LVDS,Mini_LVDS,RSDS,PPDS,BLVDS，以及差分HSTL和SSTL标准，这样可增强FPGA的应用范围，处理不同类型的信号。

（2）引脚可分为高效引脚（HP）和宽范围引脚（HR）

HP：追求高效率，例如访问高速存储器和其他芯片间接口，电压最高1.8V；
HR：满足宽范围应用的IO标准，电压最高3.3V

使用注意

Error记录

1、synth8-5535 ? clk100 has illegal connection Xvendor=%s Xleid=%d Xhiername=%s"

解决：从引脚输入的clk100不可以直接作为多个模块的输入信号

2、vivado综合失败不报错

原因：可能是所需资源太大，所选板卡不支持，特别注意ram资源

Vivido synthesis failed(synth_design ERROR)问题的解决-优快云博客

使用细节

vivado HLS 代码中叠加或叠减符

在vivado HLS中写C/C++是不可使用叠加或者叠减符号，否则在RTL综合时或将某一个量定义成input/output型。

关于Vivado IP的两种综合方式：Global 和 Out-Of-Context，见链接：

Vivado IP的两种综合方式：Global 和 Out-Of-Context_synth 8-5535-优快云博客

vivado SDK 中program FPGA时不能更新download.bit

鄙人用的是vivado 2018.2，原因到xilinx官方论坛，百度找了一圈都没找到，估摸着是SDK本身的BUG；最后我把原hw_platform_x的download.bit文件删掉，新建了一个空的download.bit文件，重新program FPGA就好了；本来是想直接新建一个hw_platform_x+1来着，找了一圈也没找到怎么新建；不知道有没有朋友遇到过这种情况，还望在评论区留言解惑。
