WORKBENCH&SCDM导入CAD文件报错？

最新推荐文章于 2025-06-13 00:05:26 发布
最新推荐文章于 2025-06-13 00:05:26 发布
阅读量7.5k 收藏 6
点赞数 3
CC 4.0 BY-SA版权
分类专栏： 报错 文章标签： ansys solidworks
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_39800978/article/details/109407191
本文介绍了在使用ANSYS WORKBENCH 2020R2时遇到导入CAD文件报错的问题及解决方法。通过以管理员权限运行、配置CAD插件接口，并确保SOLIDWORKS版本不高于ANSYS，可以成功导入文件。部分情况下可能需要SOLIDWORKS后台运行以识别文件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

简介

  • ANSYS WOEKBENCH支持DM和SCMD两种建模方式
  • DM属于点选式的建模方式，与主流的建模软件CREO、SOLIDWORKS、UG等有着极大的不同
  • SCDM是SplaceClaim的简称，是一款三维实体直接建模软件，它支持各类主流建模软件的接口
image-20201031122229416 image-20201031125300301

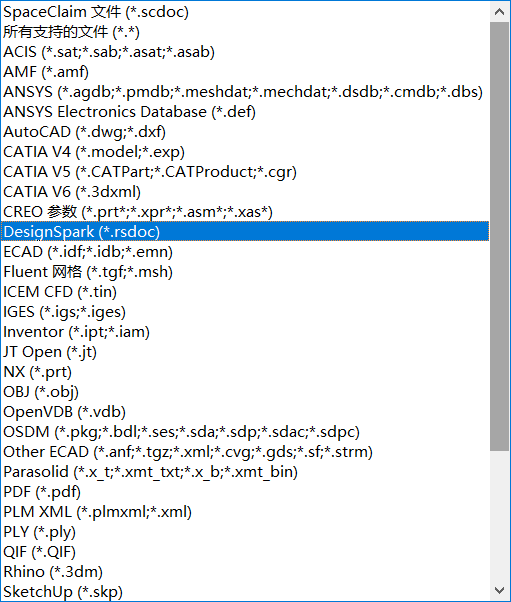

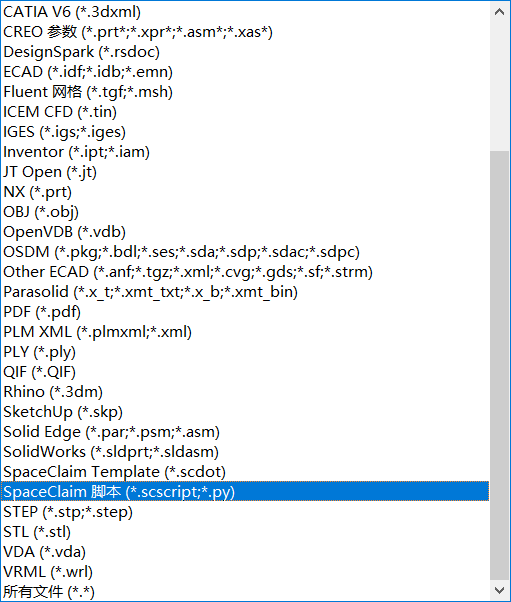

支持的文件 支持的文件续

问题

  1. 安装ANSYS2020R2后打开WORKBENCH导入*.sldprt文件，提示

    Unable to import the specified geometry into SpaceClaim.
Attach failed.
Unable to start CAD system.
