Verilog的QPSK调制实现

QPSK调制一般采用两种方式：（1）调相法（2）四相位选择法

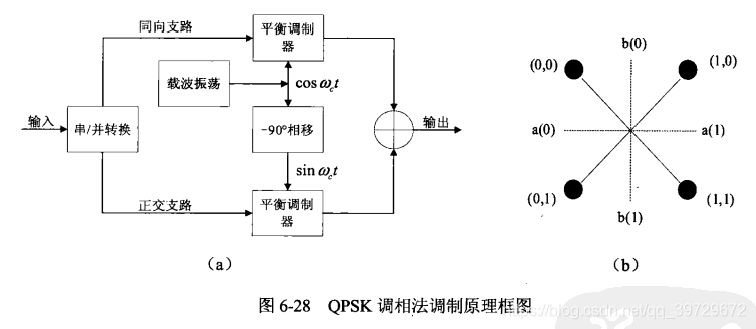

一、调相法

利用三段式状态机，实现由输入信号输出两路正交相位调制输出

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2019/07/27 13:23:19
// Design Name:
// Module Name: QPSK
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module QPSK(clk,rst_n,din,valid_in,out_real,out_imag,valid_out);

 input clk;
 input rst_n;
 input valid_in;     //控制信号输入
 input din;          //输入信号
 output out_real;    // 实部输出
 output out_imag;    //虚部输出
 output valid_out;   //已调制后信号输出的标志

 reg[15:0] out_real;
 reg[15:0] out_imag;
 reg       valid_out;

 re
