STM32 MDK端口地址映射

最新推荐文章于 2023-11-05 17:11:26 发布
原创 最新推荐文章于 2023-11-05 17:11:26 发布 · 590 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#STM32 MDK寄存器映射

博客介绍了STM32寄存器映射相关内容。通过定义外设基地址，加上偏移量找到APB2地址，再加上偏移地址找到GPIO_BASE地址，随后将其强制类型转换为GPIO_TypeDef结构体类型并命名为GPIOA，因结构体编译时分配连续存储区，GPIOA后有7个相关寄存器。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

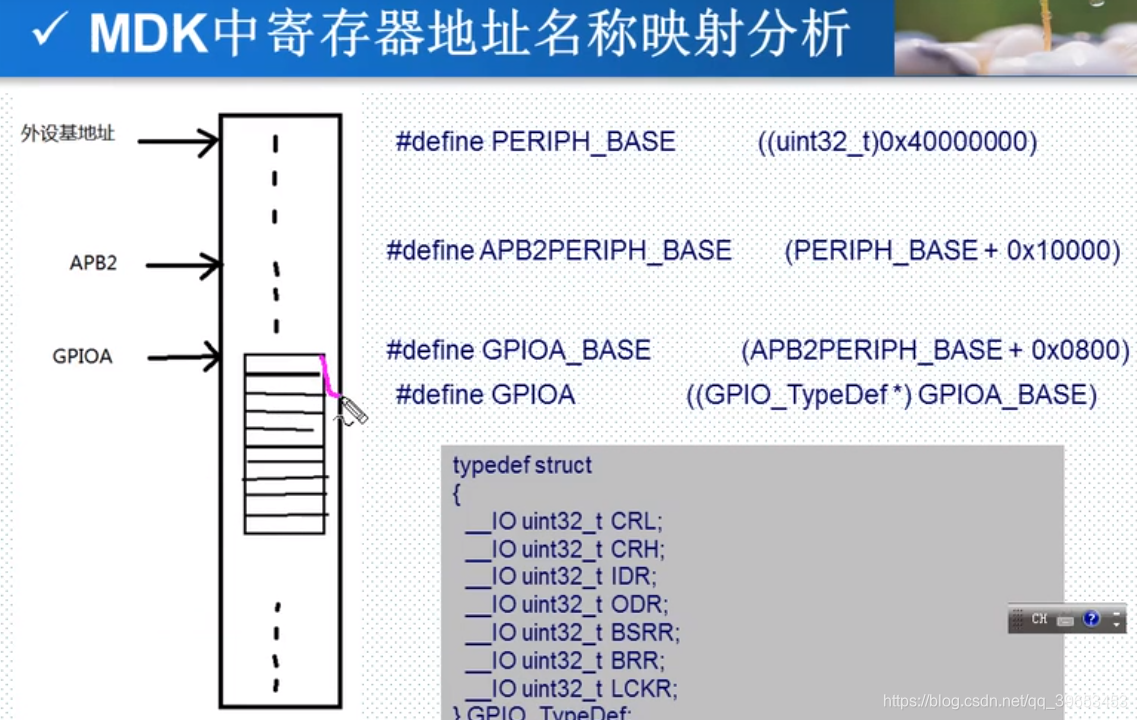

第一行代码　定义外设基地址

第二行　　　基地址＋偏移量，找到APB2的地址、

第三行　　　APB2的地址＋偏移地址找到GPIO_BASE的地址

第四行　　    将GPIO_BASE地址强制类型转换 成GPIO_TypeDef 结构体类型  将它命名成GPIOA

因为机构体里定义的，在编译的时候会分配连续的存储区

所以 GPIOA 这个地址后面是连续的存储区   它有后面7个与GPIO_A相关的寄存器

ps:  上面的图和总结的内容来源于原子哥的视频

STM32地址映射和寄存器映射
pink_lemon的博客
10-17 2604
什么是寄存器以及什么是寄存器映射 在存储器 Block2 这块区域，设计的是片上外设，它们以四个字节为一个单元，共 32bit， 每一个单元对应不同的功能，当我们控制这些单元时就可以驱动外设工作。我们可以找到 每个单元的起始地址，然后通过 C 语言指针的操作方式来访问这些单元，如果每次都是通 过这种地址的方式来访问，不仅不好记忆还容易出错，这时我们可以根据每个单元功能的 不同，以功能为名给这个内存单元取一个别名，这个别名就是我们经常说的寄存器，这个 给已经分配好地址的有特定功能的内存单元取别名的过程就叫寄
