前言
前几天加班太多,到家已经10点了,没有开电脑,昨天打开blog发现有人在蹲进度,我昨晚回去爆肝了一下,光速焊了电路母版,再通电测试了一下,没有什么问题,后面调试下舵机,改下OLED代码,初版就OK了。
元器件
类别 | Value |
---|---|
stm32f103c8t6单片机 | 1 |
4.2V升压放电一体模块 | 1 |
10uf电解电容 | 1 |
asm1117-3.3 | 1 |
按动开关按键 | 1 |
4.2V锂电池 | 1 |
锂电池接头端子 | 1 |
杜邦线 | 若干 |
飞线跳线 | 若干 |
电路
- 供电示意图

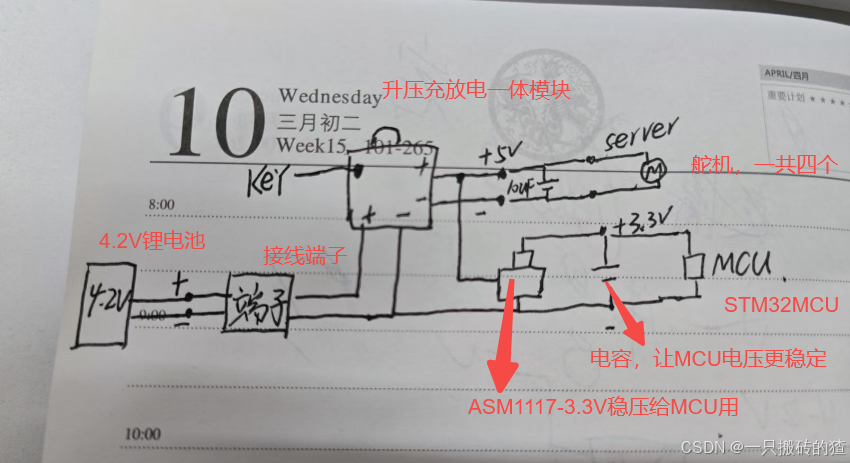

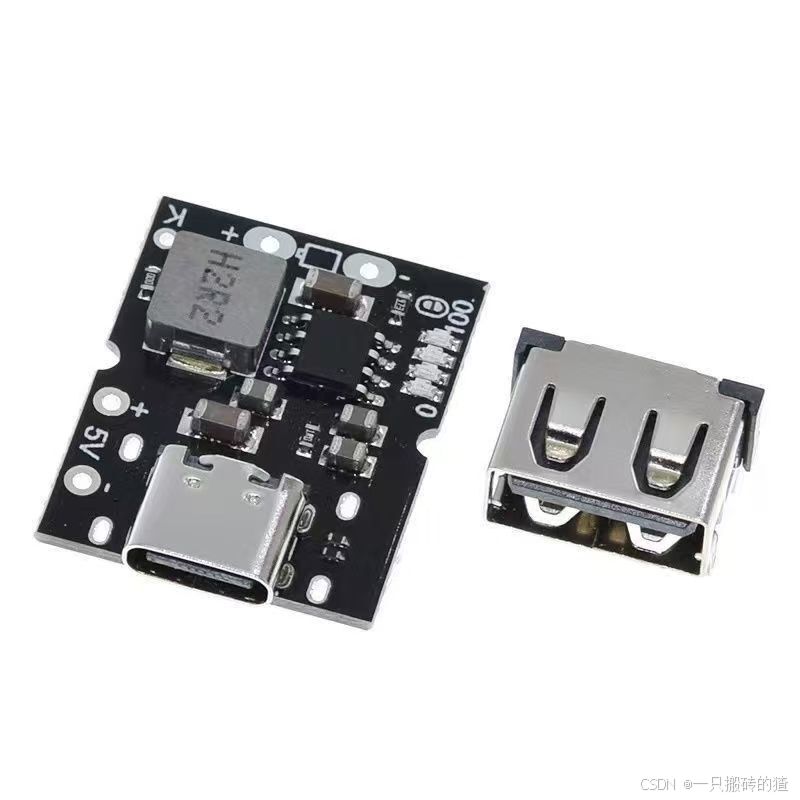

下图我手画了一个简单的电源电路,等搞完我换成Altitum Designer画的,这个是升压冲放电模块:
2. 洞洞板手焊测试

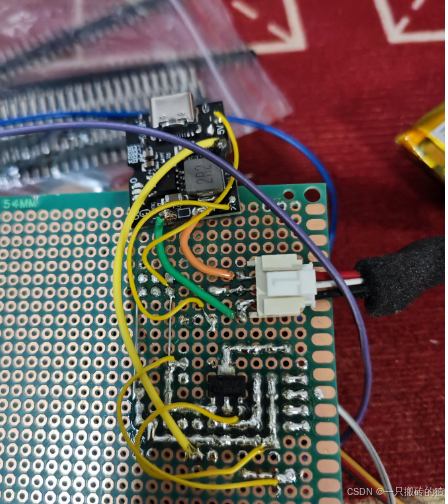

为了能快速验证方案和代码是否可行,我找了一块洞洞板先快速焊了一板,所有电机负载的正负级建议加上点解电容,MCU侧建议加上电解和陶瓷电容,这里我直接焊了,作用是滤波和让电压更稳定点。下图是我直接非线搞的初版,忽略丑陋的焊工,我是搞软件的,问题不大,能用就行,雷总都说了又不是不能用。
3. 洞洞板手焊测试
通电测试下5V负载输出口和3.3V负载输出口是否正常,我用万用表简单测试了一下是正常的,接MCU测试下。

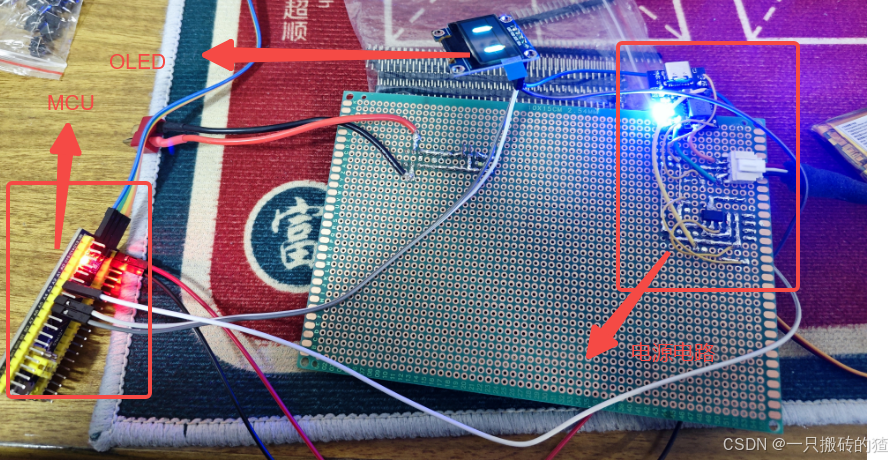

如下图OLED正常显示了,说明MCU工作正常,舵机没有转动,有5v电压但是,估计是软件问题。
总结
初步电路搞完了,舵机没有转动,软件有问题,调下软件让舵机跑起来就可以封壳子调试了,舵机无法转动的软件修改已经提交。
