0.96寸OLED驱动显示图片、汉字、GIF图

一、前言

0.96寸的OLED模块通常是使用 SSD1306 驱动芯片的。这个芯片非常常见，支持I2C或SPI通信等通信方式，通常用于低功耗显示应用，1306芯片手册。

二、OLED介绍

从1306芯片的芯片手册8.1能看到支持很多种通信方式，使用最多的是I2C和SPI方式，也就造就市面上OLED的两种主流型号，4针I2C和7针OLED
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/fbf048b85ac240bf9dc812551deee79d.png

驱动你的OLED前需要先确认你的屏幕接线使用什么协议进行通信的，很简单，直接看是几个引脚即可

2.1 OLED硬件接口

2.1.1 I2C接口

4针OLED使用I2C接口如下图，因为引脚更少使用会比SPI接口的多，但是屏幕刷新速率会相对慢一点，毕竟I2C速度显示了每秒的数据量
VCC -> 3.3V（确保使用与模块兼容的电压，很多模块支持3.3V）
GND -> GND
SDA -> I2C数据线（STM32的一个I2C数据引脚，例如PB7）
SCL -> I2C时钟线（STM32的I2C时钟引脚，例如PB6）

2.1.2 SPI接口

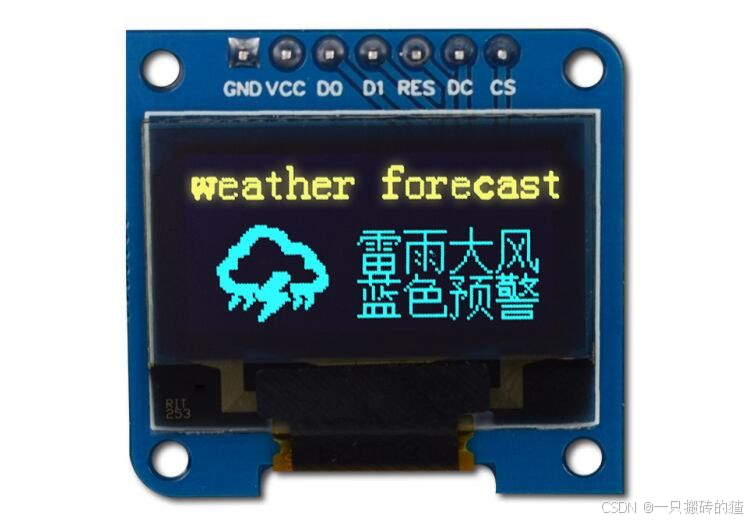

7针OLED使用SPI接口如下图

VCC -> 3.3V
GND -> GND
SCL -> SPI时钟引脚
SDA -> SPI MOSI引脚
RES -> 重置引脚（可选，一般连接到一个GPIO口）
DC -> 数据/命令控制引脚（可选）
CS -> 片选引脚（可选）

2.2 OLED原理描述

1. 0.96寸OLED显示区域为128*64个像素点，横坐标为X轴一共128个点，纵坐标为Y轴一共64个点，通过点亮对应的像素点达到显示不同图案的效果

/**
  * 坐标轴定义：
  * 左上角为(0, 0)点
  * 横向向右为X轴，取值范围：0~127
  * 纵向向下为Y轴，取值范围：0~63
  *
  *       0             X轴           127
  *      .------------------------------->
  *    0 |
  *      |
  *      |
  *      |
  *  Y轴 |
  *      |
  *      |
  *      |
  *   63 |
  *      v
  *
  */

三、驱动流程

因为市面上大部分的0.96寸OLED都是4针I2C驱动，我们以4针版本讲解如何驱动显示文字，图案。选择STM32f103为例子

1. I2C初始化

I2C协议的原理我不具体描述，我其他博客模拟I2C使用有详细描述过I2C的使用，这里我们需要注意的是使用OLED屏幕作为I2C的从机，我们需要知道从机的地址和指令。

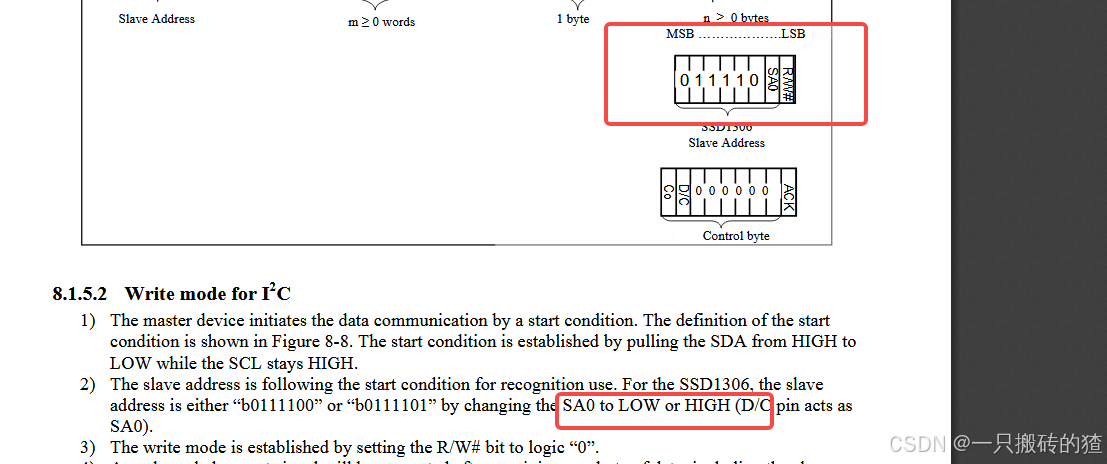

从数据手册能看出来从机地址为0x78(0b0111100)****或者0x7A（0b0111101)，地址取决于SA0的数值，SA0的数值通过1306的芯片的D/C引脚接VCC或者GND来决定，根据我使用的情况来看大部分I2C 0.96寸OLED的从机地址都是0x78
后续所有对OLED进行命令的操作都是通过对OLED的从机地址写入指令

#define OLED_CMD 				0		//??
#define OLED_DATA 				1		//??

void OLED_WR_Byte(u8 dat,u8 cmd)
{
	IIC_Start();	         //IIC????
	IIC_Send_Byte(0x78);     //????
	IIC_Wait_Ack();		 //??ACK
	if(cmd) IIC_Send_Byte(0x40);	 //???
	else IIC_Send_Byte(0x00);	 //???
	IIC_Wait_Ack();		 //??ACK
	IIC_Send_Byte(dat);	 //????/??
	IIC_Wait_Ack();		 //??ACK
	IIC_Stop();		 //IIC??
}

2.OLED初始化

OLED的初始化主要是1306库中的函数去初始化，实现I2C后，按顺序填充CMD，再清屏
下面的代码可以参考下

#include "ssd1306.h"

void OLED_Init(void)
{
	delay_ms(500);
	OLED_WR_Byte(0xAE,OLED_CMD);
	OLED_WR_Byte(0x00,OLED_CMD);
	OLED_WR_Byte(0x10,OLED_CMD);
	OLED_WR_Byte(0x40,OLED_CMD);
	OLED_WR_Byte(0x81,OLED_CMD);
	OLED_WR_Byte(0xCF,OLED_CMD);
	OLED_WR_Byte(0xA1,OLED_CMD);
	OLED_WR_Byte(0xC8,OLED_CMD);
	OLED_WR_Byte(0xA6,OLED_CMD);
	OLED_WR_Byte(0xA8,OLED_CMD);
	OLED_WR_Byte(0x3F,OLED_CMD);
	OLED_WR_Byte(0xD3,OLED_CMD);
	OLED_WR_Byte(0x00,OLED_CMD);
	OLED_WR_Byte(0xD5,OLED_CMD);
	OLED_WR_Byte(0x80,OLED_CMD);
	OLED_WR_Byte(0xD9,OLED_CMD);
	OLED_WR_Byte(0xF1,OLED_CMD);
	OLED_WR_Byte(0xDA,OLED_CMD);
	OLED_WR_Byte(0x12,OLED_CMD);
	OLED_WR_Byte(0xDB,OLED_CMD);
	OLED_WR_Byte(0x40,OLED_CMD);
	OLED_WR_Byte(0x20,OLED_CMD);
	OLED_WR_Byte(0x02,OLED_CMD);
	OLED_WR_Byte(0x8D,OLED_CMD);
	OLED_WR_Byte(0x14,OLED_CMD);
	OLED_WR_Byte(0xA4,OLED_CMD);
	OLED_WR_Byte(0xA6,OLED_CMD);
	OLED_WR_Byte(0xAF,OLED_CMD);
	OLED_Clear();
	OLED_SetCursorAddrese(0,0);
}

3.显示内容

3.1 显示文本字符串

	/*在(0, 0)位置显示字符'A'，字体大小为8*16点阵*/
	OLED_ShowChar(0, 0, 'A', OLED_8X16);

	/*在(16, 0)位置显示字符串"Hello World!"，字体大小为8*16点阵*/
	OLED_ShowString(16, 0, "Hello World!", OLED_8X16);

	/*在(0, 18)位置显示字符'A'，字体大小为6*8点阵*/
	OLED_ShowChar(0, 18, 'A', OLED_6X8);

	/*在(16, 18)位置显示字符串"Hello World!"，字体大小为6*8点阵*/
	OLED_ShowString(16, 18, "Hello World!", OLED_6X8);

	/*在(0, 28)位置显示数字12345，长度为5，字体大小为6*8点阵*/
	OLED_ShowNum(0, 28, 12345, 5, OLED_6X8);

	/*在(40, 28)位置显示有符号数字-66，长度为2，字体大小为6*8点阵*/
	OLED_ShowSignedNum(40, 28, -66, 2, OLED_6X8);

3.2 显示汉字

显示汉字需要有对应的汉字字库，通常可以使用16x16或24x24的点阵字库，16x16的字库是较为常见的，能适应0.96寸OLED屏幕的分辨率。你可以从一些开源库中获取汉字字库，或者自己编写程序来生成。

我们以16*16字库为例，这个字库是最常用的。

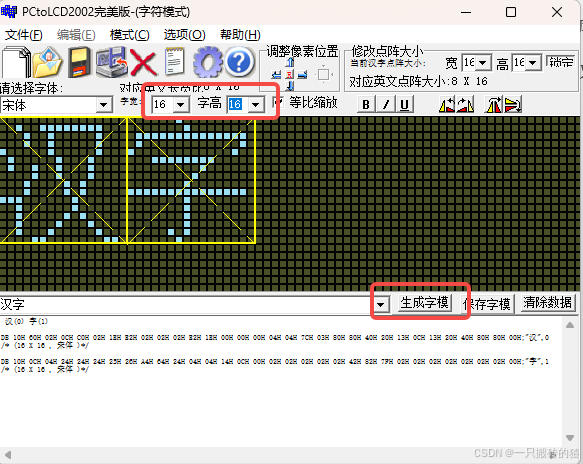

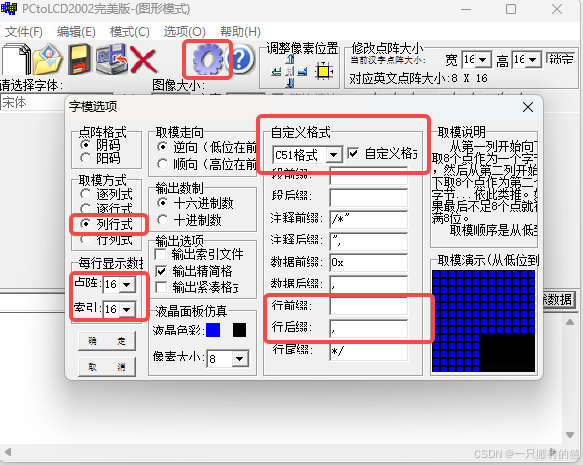

使用PCtoLCD2002软件去完成汉字的取模，这里我们选16*16的字体，生成的字模型定义成数组，调用
OLED_ShowCHinese(0,0,0)去显示，第一、二个参数是起始显示的x、y的位置，第三个参数是显示数组中第几个字
以下面举例的取模为例，第三个参数应该是0和1.

const char hanzi[4][32]

{0x10,0x60,0x02,0x0C,0xC0,0x02,0x1E,0xE2,0x02,0x02,0x02,0xE2,0x1E,0x00,0x00,0x00},
{0x04,0x04,0x7C,0x03,0x80,0x80,0x40,0x20,0x13,0x0C,0x13,0x20,0x40,0x80,0x80,0x00},/*"汉",0*/
/* (16 X 16 , 宋体 )*/

{0x10,0x0C,0x04,0x24,0x24,0x24,0x25,0x26,0xA4,0x64,0x24,0x04,0x04,0x14,0x0C,0x00},
{0x02,0x02,0x02,0x02,0x02,0x42,0x82,0x7F,0x02,0x02,0x02,0x02,0x02,0x02,0x02,0x00},/*"字",1*/
/* (16 X 16 , 宋体 )*/

3.3 显示图片

在0.96寸OLED屏幕上显示图片，通常需要将图片转换成适合屏幕分辨率（通常是128x64像素）的点阵数据，并通过程序将这些数据传输到OLED屏幕上进行显示。由于OLED是单色显示，因此图片需要转换成二值图像（黑白图像）

具体分三步进行：

3.3.1 图片转换为bmp单色格式

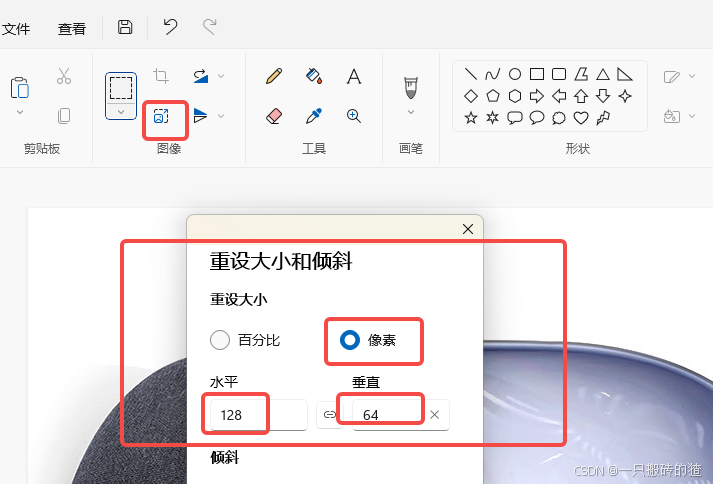

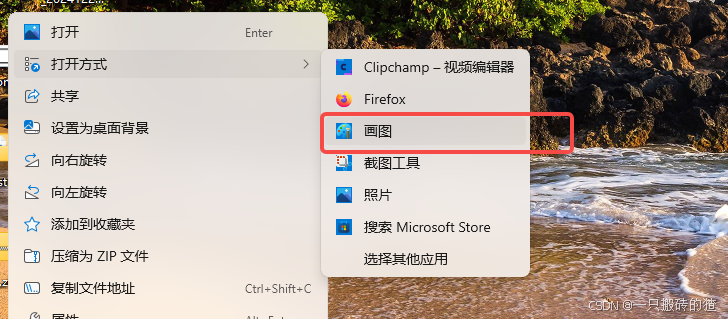

1. 画图板转换(这里做原理介绍，如果是使用建议直接下拉用方式2)
   有两种方式一种是使用电脑自带的画图板进行转换，


   重设完成后另存为单色bmp格式即可，但是有一个缺点，如果原来的图片亮度比较高可能会生成的单色bmp图片在取模软件上
   取模后的数据无法准确显示，所以方法2是使用软件去生成bmp图片，可以调整亮度对比度后生成

2. 使用img2lcd软件去生产单色bmp图片

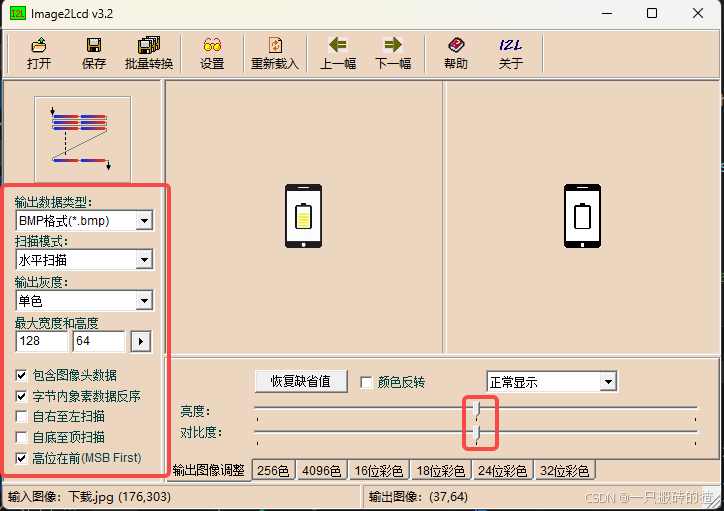

   注意红线框起来的地方的设置，这里我找了一张黑色占比较多的图片，直接生成单色图片会很模糊，所以我们可以调整亮度和对比度后再生成，这是直接使用画图板生成bmp无法做到的，也是我推荐这种方式生成单色BMP的原因。
   下图是默认参数下的单色bmp图片，丢失了中间部分黄色的细节

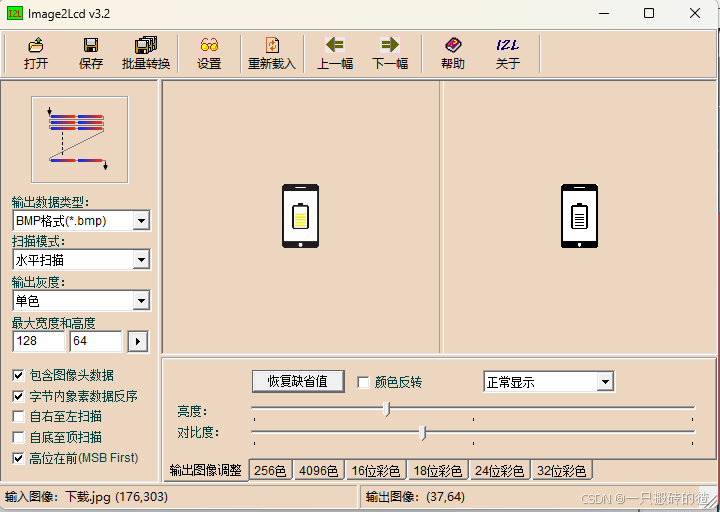

下图是调整了亮度和对比度的结果还原了中间过亮区域的细节，调整到满意的效果后保存单色BMP文件到PCtoLCD软件里面的
图片模式去对图片取模。

3.3.2 对单色bmp图片进行取模

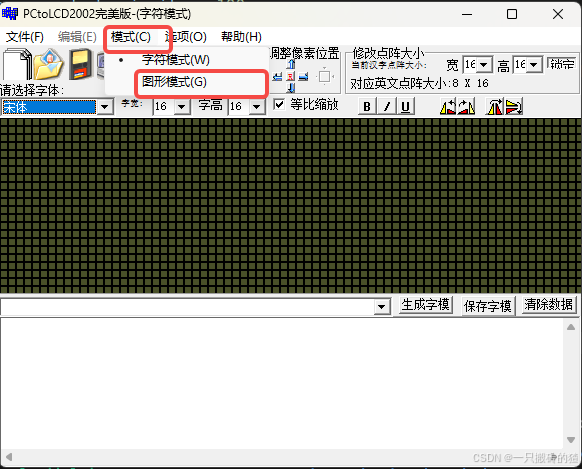

使用 PCtoLCD软件对bmp图片进行取模，先设置成图片模式，再调整参数，导入图片

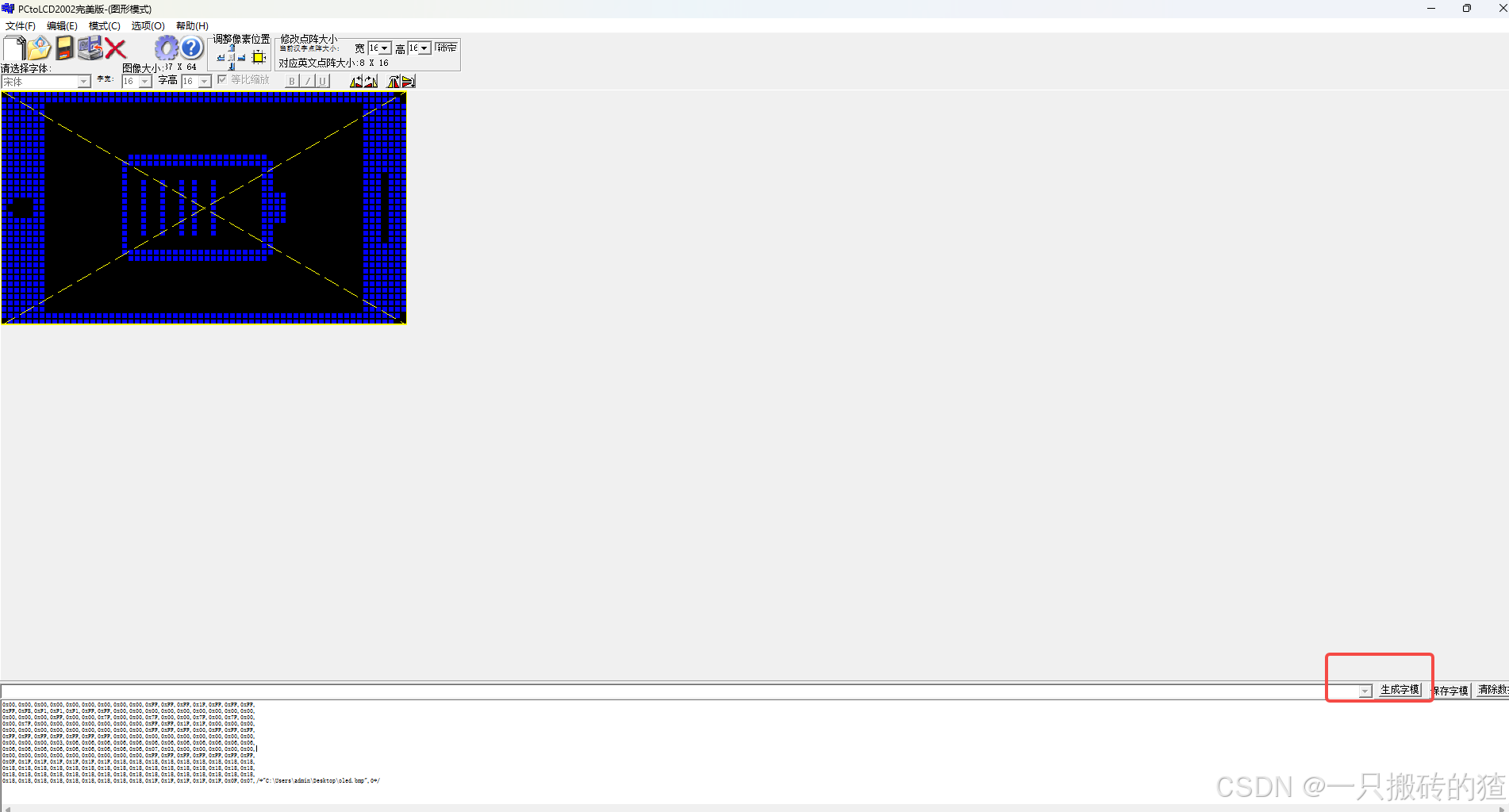

按照下图设置好图形模式，然后导入图片生成

//
unsigned char oled_img[] =
{
0xFE,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,
0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,
0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,
0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0x03,0xFF,0xFF,0xFF,0xFF,0xFF,0xFE,0xFC,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0xF8,0x0C,0x0C,0xCC,0x0C,0x0C,0xCC,0x0C,0x0C,0xCC,0x0C,0xCC,0x0C,
0x0C,0xCC,0x0C,0x0C,0x0C,0x0C,0x0C,0x0C,0x0C,0xFC,0xF8,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFF,0xFF,0x1F,0xFF,0xFF,0xFF,
0xFF,0xFB,0xF1,0xF1,0xF1,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0xFF,0x00,0x00,0x7F,0x00,0x00,0x7F,0x00,0x00,0x7F,0x00,0x7F,0x00,
0x00,0x7F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFF,0x1F,0x1F,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFF,0xFF,0x00,0xFF,0xFF,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x03,0x06,0x06,0x06,0x06,0x06,0x06,0x06,0x06,0x06,0x06,0x06,0x06,
0x06,0x06,0x06,0x06,0x06,0x06,0x06,0x06,0x06,0x07,0x03,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
0x0F,0x1F,0x1F,0x1F,0x1F,0x1F,0x1F,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,
0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,
0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,
0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x18,0x1F,0x1F,0x1F,0x1F,0x1F,0x0F,0x07,
};

/***********功能描述：显示显示BMP图片128×64起始点坐标(x,y),x的范围0～127，y为页的范围0～7*****************/
void OLED_DrawBMP(unsigned char x0, unsigned char y0,unsigned char x1, unsigned char y1,unsigned char BMP[])
{
 unsigned int j=0;
 unsigned char x,y;

  if(y1%8==0) y=y1/8;
  else y=y1/8+1;
	for(y=y0;y<y1;y++)
	{
		OLED_Set_Pos(x0,y);
    for(x=x0;x<x1;x++)
	    {
	    	OLED_WR_Byte(BMP[j++],OLED_DATA);
	    }
	}
}

/*
函数功能：向OLED写入一个字节
参数：
dat:写入的数据/命令
cmd:1为写数据 0为写命令
*/
void OLED_WR_Byte(u8 dat,u8 cmd)
{
	IIC_Start();	         //IIC开始信号
	IIC_Send_Byte(0x78);     //传输地址
	IIC_Wait_Ack();		 //接收ACK
	if(cmd) IIC_Send_Byte(0x40);	 //写数据
	else IIC_Send_Byte(0x00);	 //写命令
	IIC_Wait_Ack();		 //接收ACK
	IIC_Send_Byte(dat);	 //发送数据/命令
	IIC_Wait_Ack();		 //接收ACK
	IIC_Stop();		 //IIC停止

四、综合代码及效果视频

下面是综合代码基于stm32f103的代码片供参考，显示汉使用OLED_DisplayChinese接口，显示字符串使用OLED_DisplayString接口，显示图片使用OLED_DrawBMP接口去实现，如果需要实现表情包类的动图，则需要循环显示图片了见附录效果。

需要完整代码和取模软的评论留下邮箱我打包发你

int main( void )
{
	NVIC_PriorityGroupConfig( NVIC_PriorityGroup_2 );
	uart_init(115200);
	delay_init();

  IIC_Init();

	OLED_Init();     //OLED???
	delay_ms(100);
	//OLED_DisplayChinese(24,0,0,4);    // OLED显示汉字
	//OLED_DisplayString(88,0,16,":");
	//OLED_DisplayChinese(24,3,4,2);
	//OLED_DisplayString(56,3,16,":"); // OLED显示字符串
	//OLED_DisplayString(88,3,16,"mA");

	while(1)
	{
		OLED_DrawBMP(0,0,54,8,tupian);
	}
}

附录GIF动图效果

OLED_GIF
