【DIY】多模式51单片机心形流水灯+呼吸灯+蜂鸣器音乐

注： 本文仅用于学习分享，分享自己DIY制作的多模式51单片机心形流水灯[纯手工制作]，若有不妥之处，请指正，感谢]

本帖相关 【代码与原理图PCB 】下载链接↓↓↓：
链接：https://pan.baidu.com/s/1X5z-m_Zj6Xq4NnS9ReeVmA
提取码：e0cz

用到的工具有：

• Keil 4编译器环境
• altium designer 原理图
• altium designer PCB

实现的小功能有：
① 按下蓝色电源键
{按下后有蓝色电源指示灯被点亮}
② 按键一 为音乐键[蜂鸣器发出青花瓷的简单音乐]
③ 按键二 为呼吸灯[心形灯渐亮渐灭] —PWM调制
④ 按键三 为流水灯[十几张花样流水灯方式]

*每次切换模式请先按下 按键四 复位键进行复位。[需改进的地方]
*充电口为盒子左侧下方{普通安卓MINI-USB都可进行充电}

总体设计

1.基础硬件DIY设计
2.单片机程序设计
3.效果展示

1.基础硬件DIY设计

电路硬件：
[MCU]STC89C52RC
[外设]蜂鸣器/24个LED/4个四角按键

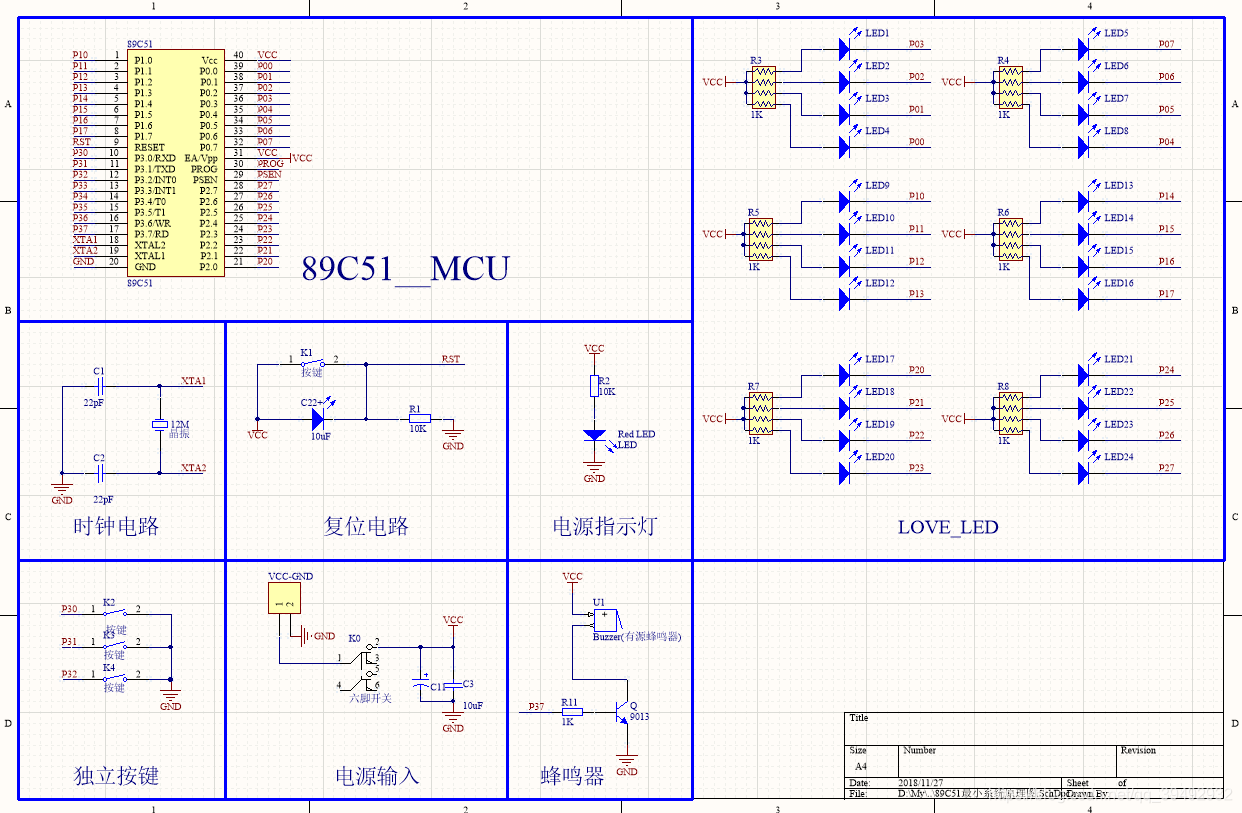

1）整体原理图

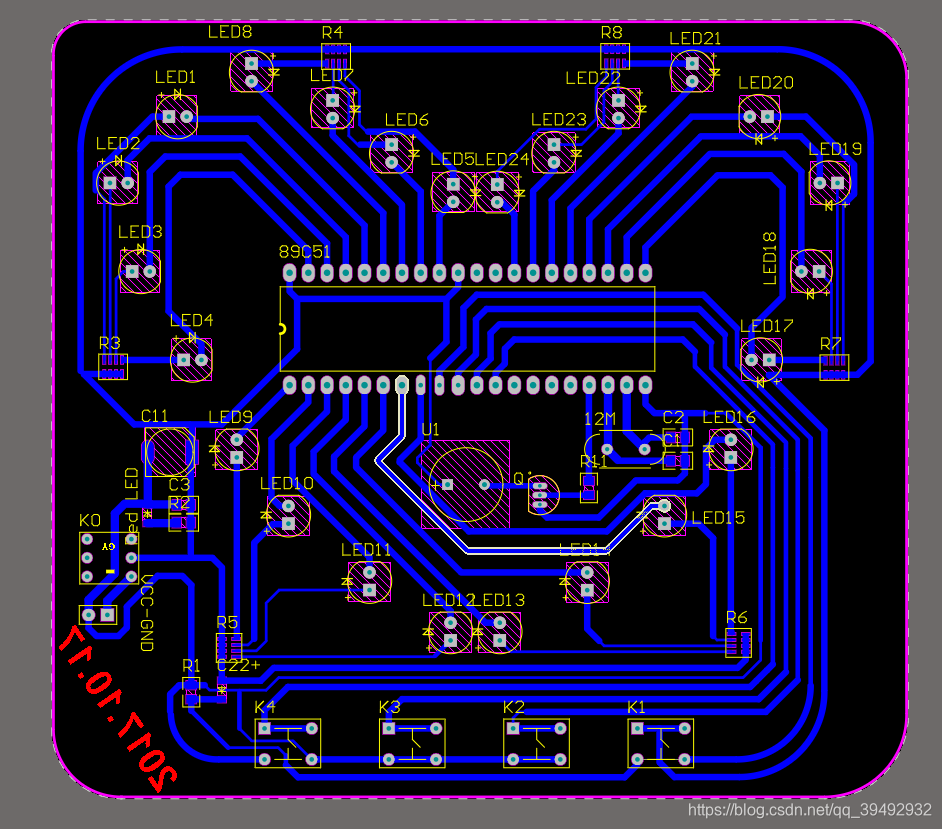

2）PCB电路

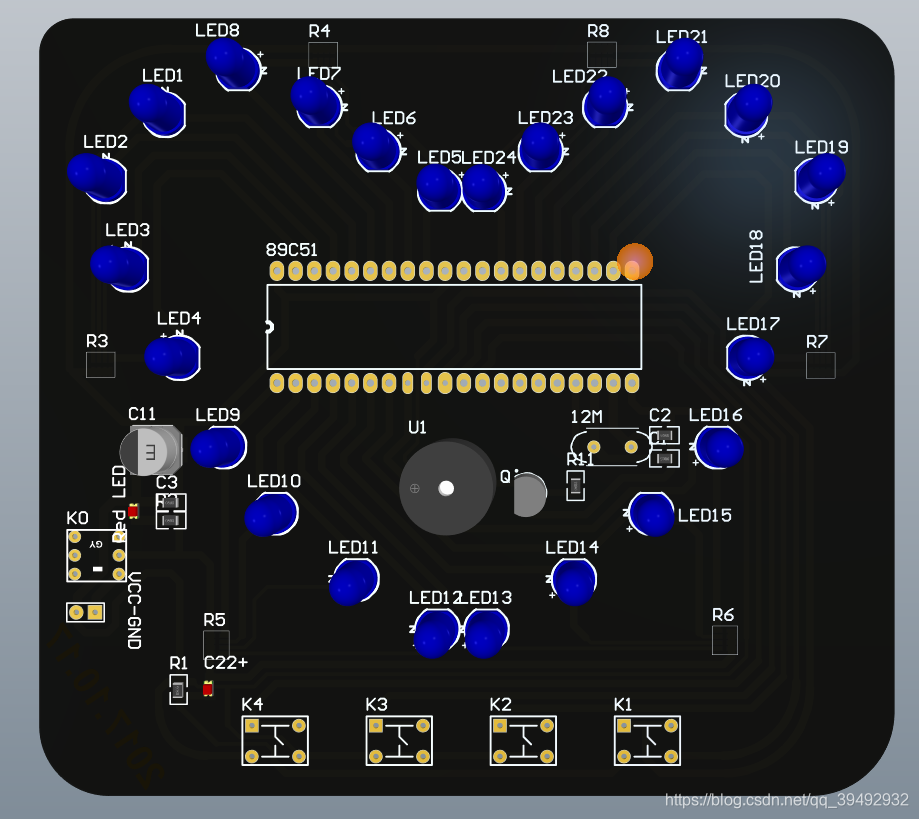

3）3D_PCB

• TOP层

2.单片机程序设计

1）呼吸灯[简易模拟PWM]

//呼吸灯  [PWM调制]
	while(1)
	{


		for(high=1;high<cycle;high++)
		{


			P2=P1=P0=0XFF;
			delay2(high);
			P2=P1=P0=0X00;
			low=cycle-high;
			delay2(low);
		}
		for(low=1;low<cycle;low++)
		{



			P2=P1=P0=0XFF;;
			high=cycle-low;
			delay2(high);
			P2=P1=P0=0X00;
			delay2(low);
		}
	}

2）蜂鸣器音乐

// 定义青花瓷简易音谱 [定时器产生音乐脉冲]

// 定义青花瓷简易音谱  [定时器产生音乐脉冲]
uchar code music[][2]={

   {

   0,4},
{

   0,4},{

   24,4},{

   24,4},{

   21,4},{

   19,4},{

   21,4},{

   14,8},{

   19,4},{

   21,4},{

   24,4},{

   21,4},{

   19,16},{

   0,4},{

   24,4},{

   24,4},{

   21,4},{

   19,4},{

   21,
