基本信息全部在上图中，R1-R6全部用的4E接口，其中R4要求是配置默认路由，其余的是静态路由，目的：全部能够通信。

首先：

全部设置IP地址：（下面给出R1的设置ip过程）

R1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int e0/0
R1(config-if)#no sh
R1(config-if)#ip add
*Mar  1 00:02:59.459: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to up
*Mar  1 00:03:00.459: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to up
R1(config-if)#ip add 16.24.2.1 255.255.255.0
R1(config-if)#int e0/1
R1(config-if)#no sh
R1(config-if)#ip add 16.24.
*Mar  1 00:03:19.707: %LINK-3-UPDOWN: Interface Ethernet0/1, changed state to up
*Mar  1 00:03:20.707: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/1, changed state to up
R1(config-if)#ip add 16.24.1.1 255.255.255.0
R1(config-if)#end

到达此步，已经相邻的都能通信了，

在就从R1开始：设置静态路由：

R1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#ip route 16.24.5.0 255.255.255.0 16.24.2.2 //目标网段  255.255.255.0 下一跳地址
R1(config)#ip route 16.24.3.0 255.255.255.0 16.24.2.2
R1(config)#ip route 16.24.4.0 255.255.255.0 16.24.2.2
R1(config)#end

R2：

R2#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R2(config)#ip route 16.24.1.0 255.255.255.0 16.24.2.1
R2(config)#ip route 16.24.4.0 255.255.255.0 16.24.3.2
R2(config)#end

//配置静态路由都是这个步骤：

接下来是配置默认路由R4

R4#conf t
R4(config)#ip classless    //一定要加上
R4(config)#ip route 0.0.0.0 0.0.0.0 16.24.1.1  //前面8个0，后面的是下一跳地址
R4(config)#end

到了这里就大功告成了。

如果要检查ip 的话，在普通模式下：sh ip ro查看ip信息。（如图：）

还有一种情况是了已经配置好了的静态路由，要换成默认路由，这样做：

:conf t
:no ip route 网段 掩码 下一跳地址
:ip classless
:ip route 0.0.0.0 0.0.0.0 下一跳地址

示例：（将R5静态路由换成默认路由）

R5#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R5(config)#no ip route 16.24.4.0 255.255.255.0 16.24.5.1
R5(config)#no ip route 16.24.1.0 255.255.255.0 16.24.5.1
R5(config)#no ip route 16.24.2.0 255.255.255.0 16.24.5.1
R5(config)#no ip route 16.24.3.0 255.255.255.0 16.24.5.1
R5(config)#ip classless
R5(config)#ip route 0.0.0.0 0.0.0.0 16.24.5.1
R5(config)#end

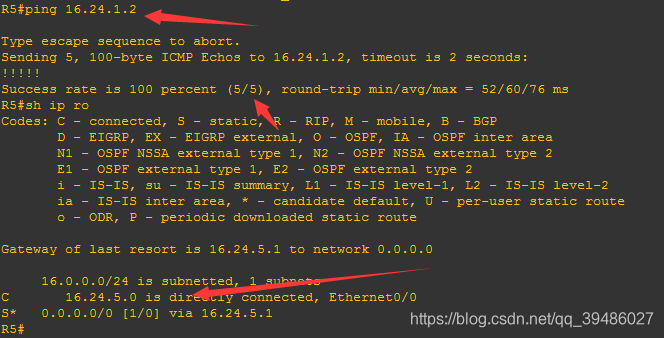

检查：
