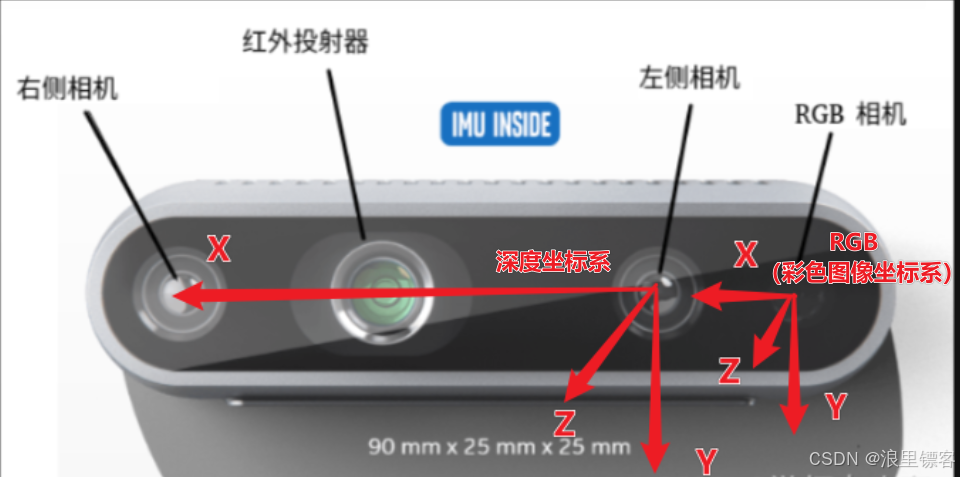

1.Realsense D435i相机总共有三个镜头外加一个红外投射器，其中由左红外与右红外相机镜头组成的深度坐标系以及RGB相机镜头的彩色图像坐标系，如下所示：

//深度坐标系以左红外镜头光心为原点，其x轴由左红外光心指向右红外光心，y轴依据像素平面垂直向下，z轴垂直于相机镜面向前。

RGB（彩色图像）坐标系以RGB镜头光心为原点，其x轴，y轴、z轴与深度坐标系正方向相同。

//深度坐标系对应的镜头内参就是左红外镜头的内参，并且左红外镜头与右红外镜头内参相同；彩色图像坐标系对应的镜头内参就是RGB镜头的内参；彩色图像坐标系与深度坐标系的外参就是RGB镜头到左红外镜头的转换矩阵。需要注意的是，三个镜头的内参均与分辨率有关，分辨率不同，对应内参也不同，一般是指定RGB镜头分辨率为1280×720，左/右红外镜头分辨率为848×480。

2.三个镜头采集图像的代码共分为两种：

1）一种是每按下“空格键”一次即同步采集左红外图像、右红外图像以及彩色图像各一张，按“esc”键退出采集窗口，如下：

import pyrealsense2 as rs
import numpy as np
import cv2
import os

# 创建保存目录
def create_dirs():
    base_dir = r'caiji'#设置保存文件的绝对路径
    rgb_dir = os.path.join(base_dir, 'rgb')
    left_dir = os.path.join(base_dir, 'left')
    right_dir = os.path.join(base_dir, 'right')

    os.makedirs(rgb_dir, exist_ok=True)
    os.makedirs(left_dir, exist_ok=True)
    os.makedirs(right_dir, exist_ok=True)
    return rgb_dir, left_dir, right_dir

# 创建 Pipeline
pipeline = rs.pipeline()
config = rs.config()

# 配置RGB相机流 - 使用不同的分辨率
RGB_WIDTH = 1280
RGB_HEIGHT = 720
FPS = 30#表示30帧/s

config.enable_stream(rs.stream.color, RGB_WIDTH, RGB_HEIGHT, rs.format.bgr8, FPS)
config.enable_stream(rs.stream.infrared, 1, 848, 480, rs.format.y8, FPS)  # 左红外分辨率
config.enable_stream(rs.stream.infrared, 2, 848, 480, rs.format.y8, FPS)  # 右红外分辨率

# 启动 Pipeline
profile = pipeline.start(config)

# 获取相机设备，并禁用红外发射器（补光）
device = profile.get_device()
depth_sensor = device.first_depth_sensor()
depth_sensor.set_option(rs.option.emitter_enabled, 0)  # 关闭补光功能

try:
    rgb_dir, left_dir, right_dir = create_dirs()
    file_index = 1  # 初始化文件序号
    while True:
        frames = pipeline.wait_for_frames()

        color_frame = frames.get_color_frame()
        left_ir_frame = frames.get_infrared_frame(1)
        right_ir_frame = frames.get_infrared_frame(2)

        if not color_frame or not left_ir_frame or not right_ir_frame:
            continue

        # 转换为numpy数组
        color_image = np.asanyarray(color_frame.get_data())
        left_ir_image = np.asanyarray(left_ir_frame.get_data())
        right_ir_image = np.asanyarray(right_ir_frame.get_data())

        # 显示图像
        cv2.imshow('RGB', color_image)
        cv2.imshow('Left IR', left_ir_image)
        cv2.imshow('Right IR', right_ir_image)

        # 获取按键输入
        key = cv2.waitKey(1) & 0xFF

        # 按'esc'退出
        if key == 27:  # esc key
            break

        # 按'space'保存图像
        elif key == 32:  # space key
            # 保存RGB图像
            cv2.imwrite(os.path.join(rgb_dir, f'zt{file_index:02d}_rgb.png'), color_image)

            # 保存左红外图像
            cv2.imwrite(os.path.join(left_dir, f'zt{file_index:02d}_left.png'), left_ir_image)

            # 保存右红外图像
            cv2.imwrite(os.path.join(right_dir, f'zt{file_index:02d}_right.png'), right_ir_image)

            print(f"Images saved as zt{file_index:02d}")
            file_index += 1  # 增加文件序号

finally:
    pipeline.stop()
    cv2.destroyAllWindows()

2）另一种是按照间隔帧数（30帧/s）定时采集左红外图像、右红外图像以及彩色图像，按“esc”键退出采集窗口，如下：

import pyrealsense2 as rs
import numpy as np
import cv2
import os

# 创建保存目录
def create_dirs():
    base_dir = r'caiji'#设定采集图像的绝对路径
    rgb_dir = os.path.join(base_dir, 'rgb')
    left_dir = os.path.join(base_dir, 'left')
    right_dir = os.path.join(base_dir, 'right')

    os.makedirs(rgb_dir, exist_ok=True)
    os.makedirs(left_dir, exist_ok=True)
    os.makedirs(right_dir, exist_ok=True)
    return rgb_dir, left_dir, right_dir

# 创建 Pipeline
pipeline = rs.pipeline()
config = rs.config()

# 配置相机流 - 使用不同的分辨率
RGB_WIDTH = 1280
RGB_HEIGHT = 720
FPS = 30

config.enable_stream(rs.stream.color, RGB_WIDTH, RGB_HEIGHT, rs.format.bgr8, FPS)
config.enable_stream(rs.stream.infrared, 1, 848, 480, rs.format.y8, FPS)  # 左红外
config.enable_stream(rs.stream.infrared, 2, 848, 480, rs.format.y8, FPS)  # 右红外

# 启动 Pipeline
profile = pipeline.start(config)

# 获取相机设备，并禁用红外发射器（补光）
device = profile.get_device()
depth_sensor = device.first_depth_sensor()
depth_sensor.set_option(rs.option.emitter_enabled, 0)  # 关闭补光功能

try:
    rgb_dir, left_dir, right_dir = create_dirs()
    file_index = 1  # 初始化文件序号
    auto_save = False  # 初始化自动保存标志为False
    frame_interval = 30  # 设置帧间隔为30帧，此时即每秒保存一次图像，60帧即2s采集一次
    frame_count = 0  # 初始化帧计数器

    while True:
        frames = pipeline.wait_for_frames()

        color_frame = frames.get_color_frame()
        left_ir_frame = frames.get_infrared_frame(1)
        right_ir_frame = frames.get_infrared_frame(2)

        if not color_frame or not left_ir_frame or not right_ir_frame:
            continue

        # 转换为numpy数组
        color_image = np.asanyarray(color_frame.get_data())
        left_ir_image = np.asanyarray(left_ir_frame.get_data())
        right_ir_image = np.asanyarray(right_ir_frame.get_data())

        # 显示图像
        cv2.imshow('RGB', color_image)
        cv2.imshow('Left IR', left_ir_image)
        cv2.imshow('Right IR', right_ir_image)

        # 获取按键输入
        key = cv2.waitKey(1) & 0xFF

        # 按'esc'退出
        if key == 27:  # esc key
            break
        # 按'space'开始或停止自动保存
        elif key == 32:  # space key
            auto_save = not auto_save  # 切换自动保存状态
            print("Auto save:", "On" if auto_save else "Off")

        # 如果自动保存标志为True，则检查帧计数器是否达到帧间隔
        if auto_save:
            frame_count += 1
            if frame_count >= frame_interval:
                # 保存RGB图像
                cv2.imwrite(os.path.join(rgb_dir, f'zt{file_index:02d}_rgb.png'), color_image)

                # 保存左红外图像
                cv2.imwrite(os.path.join(left_dir, f'zt{file_index:02d}_left.png'), left_ir_image)

                # 保存右红外图像
                cv2.imwrite(os.path.join(right_dir, f'zt{file_index:02d}_right.png'), right_ir_image)

                print(f"Images saved as zt{file_index:02d}")
                file_index += 1  # 增加文件序号
                frame_count = 0  # 重置帧计数器

finally:
    pipeline.stop()
    cv2.destroyAllWindows()

3）仅按照间隔帧数（30帧/s）定时采集彩色图像，按“esc”键退出采集窗口，如下：

import pyrealsense2 as rs
import numpy as np
import cv2
import os

# 创建保存目录
def create_dirs():
    base_dir = r'caiji'#设定保存图像文件的据对路径
    rgb_dir = os.path.join(base_dir, 'rgb')

    os.makedirs(rgb_dir, exist_ok=True)
    return rgb_dir

# 创建 Pipeline
pipeline = rs.pipeline()
config = rs.config()

# 配置相机流 - 使用不同的分辨率
RGB_WIDTH = 1280
RGB_HEIGHT = 720
FPS = 30

config.enable_stream(rs.stream.color, RGB_WIDTH, RGB_HEIGHT, rs.format.bgr8, FPS)

# 启动 Pipeline
profile = pipeline.start(config)

# 获取相机设备，并禁用红外发射器（补光）
device = profile.get_device()
depth_sensor = device.first_depth_sensor()
depth_sensor.set_option(rs.option.emitter_enabled, 0)  # 关闭补光功能

try:
    rgb_dir = create_dirs()
    file_index = 1  # 初始化文件序号
    frame_count = 0  # 初始化帧计数器

    while True:
        frames = pipeline.wait_for_frames()
        frame_count += 1  # 每捕获一帧，计数器加1

        color_frame = frames.get_color_frame()

        if not color_frame:
            continue

        # 转换为numpy数组
        color_image = np.asanyarray(color_frame.get_data())

        # 显示图像
        cv2.imshow('RGB', color_image)

        # 获取按键输入
        key = cv2.waitKey(1) & 0xFF

        # 按'esc'退出
        if key == 27:  # esc key
            break

        # 每30帧保存一次RGB图像
        if frame_count % 30 == 0:##！！！！！！此处的数字30表示每间隔30帧自动采集一次彩色图像，间隔帧数可自行设定
            # 保存RGB图像
            cv2.imwrite(os.path.join(rgb_dir, f'zt{file_index:02d}_rgb.png'), color_image)
            print(f"Images saved as zt{file_index:02d}")
            file_index += 1  # 增加文件序号

finally:
    pipeline.stop()
    cv2.destroyAllWindows()
