绘图进阶（三 ）

Shader之LinearGradient

• 通过LinearGradient实现线性渐变效果
• 构造函数：
  1.指定两种颜色之间的渐变

//(x0, y0)渐变的起始点坐标，（x1,y1)渐变的终点坐标
//color0起始颜色
//color1终止颜色
//tile：用于指定当控件区域大于指定的渐变区域时的填充模式
public LinearGradient(float x0, float y0, flloat x1, float y1, int color0, int color1, TileMode tile);

2.指定多种颜色之间的渐变：

//(x0, y0)渐变的起始点 （x1, y1)渐变的终止点
//colors[]用于指定渐变颜色的数组，颜色值必须使用十六进制的形式
//position[]与渐变颜色相对应，取值是0~1的Float类型的数据，表示每种颜色在整条渐变线中的百分比位置
public LinearGradient(float x0, float y0, float x1, float y1, int colors[], float positions[], TileMode tile);

eg: 双色渐变

private Paint paint;
public JianBian(Context context, AttributeSet attrs) {
    super(context, attrs);
    paint = new Paint();
    setLayerType(LAYER_TYPE_SOFTWARE ,null);
    paint = new Paint();
}
@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    paint.setShader(new LinearGradient(0, getHeight()/2, getWidth(), getHeight()/2, 0xffff0000, 0xff00ff00, Shader.TileMode.CLAMP));
    canvas.drawRect(0, 0, getWidth(), getHeight(), paint);
}

eg: 多色渐变

private Paint paint;
public JianBian(Context context, AttributeSet attrs) {
    super(context, attrs);
    paint = new Paint();
    setLayerType(LAYER_TYPE_SOFTWARE ,null);
    paint = new Paint();
}
@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas)；
    //设定颜色数组
    int[] colors = {0xffff0000, 0xff00ff00, 0xff0000ff,0xffffff00, 0xff00ffff};
    //设定进度数组
    float[] pos = {0f, 0.2f, 0.4f, 0.6f, 1.0f}；
    paint.setShader(new LinearGradient(0, getHeight()/2, getWidth(), getHeight()/2, colors,  pos, Shader.TileMode.CLAMP));
    canvas.drawRect(0, 0, getWidth(), getHeight(), paint);
}

• 注意：
  • colors和pos数组的item的数目一定要相等，必须指定每个颜色值的位置。

2.填充模式：

• 这里的填充模式和设置Shader的填充模式的不同之处在于，他的模式只有一个，则说明X轴和Y轴共用一个TileMode，下面是三种填充效果图：

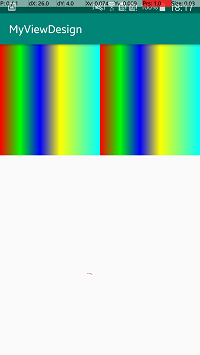

• REPEAT

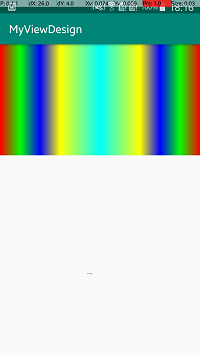

• MIRROR


• CLAMP


Shader填充与显示区域：

• 首先明确一点Shader的布局与显示是分离的，所以Shadre总是从控件的左上角开始布局，如果单张图片无法覆盖整个图片那么就使用TileMode重复模式来填充空白，而cnavas.draw只表示哪一部分区域被表示出来
  eg: 文字渐变

private Paint paint;
public JianBianWenZi(Context context, AttributeSet attrs) {
    super(context, attrs);
    setLayerType(LAYER_TYPE_SOFTWARE,  null);
    paint = new Paint();
}


@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    int[] colors = {0xffff0000, 0xff00ff00, 0xff0000ff,0xffffff00, 0xff00ffff};
    float[] pos = {0f, 0.2f, 0.4f, 0.6f, 1.0f};
    paint.setShader(new LinearGradient(0, 0, getWidth()/2, getHeight()/2, colors, pos, Shader.TileMode.MIRROR));
    paint.setTextSize(120);
    canvas.drawText("感谢学习WJX的Blog",0, 200, paint);
}

Shader之RadialGradient（放射渐变）

• 这个渐变效果会像放射源一样，从一个点向外发散，从一种颜色变成另一种颜色

双色渐变：

//centerX：渐变中心点X的坐标
//centerY：渐变中心点Y的坐标
//radius：渐变半径
//centerColor：渐变的起始颜色，渐变中心点的颜色，必须为8位颜色值，透明值不可以省略
//edgeColor：渐变结束颜色，渐变边缘的颜色
//tileMode：覆盖效果
RadialGradient(float centerX, float centerY, float radius, int centerColor, int edgeColor, Shader.TileMode tileMode);

eg:

private Paint paint;
private RadialGradient radialGradient;
private int radius;
public RadialGRadientView(Context context, AttributeSet attrs) {
    super(context, attrs);
    paint = new Paint();
    setLayerType(LAYER_TYPE_SOFTWARE, null);
    paint = new Paint();
}


@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    if(radialGradient == null){
        radius = getWidth() / 2;
        radialGradient = new RadialGradient(getWidth()/ 2, getHeight()/ 2, radius, 0xffff0000,0xff00ff00, Shader.TileMode.REPEAT);
        paint.setShader(radialGradient);
    }
    canvas.drawCircle(getWidth()/2, getHeight()/2, radius, paint);
}

多色渐变：

//colors[]: 渐变颜色列表
//stops：表示每种颜色所在位置的百分点，取值范围为0~1，数量必须与colors数组保持一致，如果超过覆盖 范围的部分，则按照覆盖规则进行覆盖，但是效果有时不可控，所以建议使用stops的范围是0~1的范围


RadialGradient(float centerX, float centerY, float radius,  int[] colors, float[] stops, Shader.TileMode tileMode);

private Paint paint;
private RadialGradient radialGradient;
private int radius;
public RadialGRadientView(Context context, AttributeSet attrs) {
    super(context, attrs);
    paint = new Paint();
    setLayerType(LAYER_TYPE_SOFTWARE, null);
    paint = new Paint();
}


@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    if(radialGradient == null){
        radius = getWidth() / 2;
        int[] colors = {0xffff0000, 0xff00ff00, 0xff0000ff,0xffffff00, 0xff00ffff};
        float[] stops = {0f, 0.2f, 0.4f, 0.6f, 1.0f};
        radialGradient = new RadialGradient(getWidth()/ 2, getHeight()/ 2, radius, colors, stops, Shader.TileMode.REPEAT);
        paint.setShader(radialGradient);
    }
    canvas.drawCircle(getWidth()/2, getHeight()/2, radius, paint);
}
