扑街前言：上篇文章说了关于dubbo和Java的SPI机制，本次说下关于Spring对于dubbo的一个集成，从spring的集成出发分析整个dubbo的启动流程。

Spring的Schema扩展机制

在了解dubbo的服务注册和服务发现之前，我们首先需要掌握Spring是如何集成dubbo的。

我们可以先了解一下Spring的Schema 扩展机制，Spring 约定在META-INF文件夹下的spring.schemas文件和spring.handlers文件就是实现Spring Schema的关键。spring.schemas文件中指向的是xml文件中的合法构建模块，也就是以“.xsd”结尾的文件。spring.handlers文件中指向的是xml文件中的标签解析对象的指向。也就说如果我们自己需要创建一个标签的话，就需要这个两个文件来指向对应的具体文件和对象。

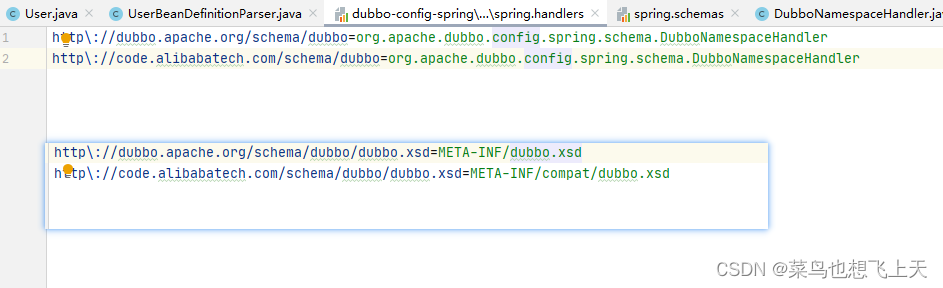

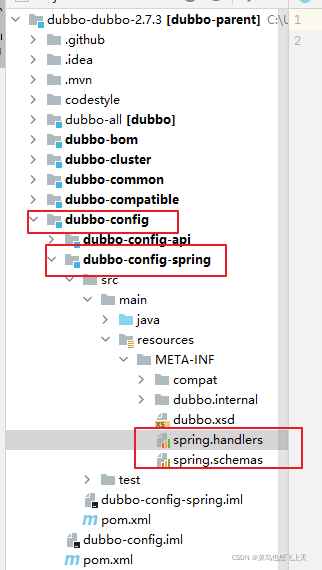

至于指向的文件和对象，我们来看下dubbo是怎么实现的。打开dubbo源码首先要找到的是dubbo-config项目下的spring项目，然后找到spring.schemas文件和spring.handlers文件，前者的内容就是指向DubboNamespaceHandler 对象，用于解析xml中标签的内容，后者就是指向xml文件中的合法构建模块dubbo.xsd。（可参考下面图片）

上述的dubbo.xsd文件我们就不做解析了，重点分析一下DubboNamespaceHandler 对象，先上代码。

代码内容非常的直观，可以清晰的看到所有dubbo标签的解析，我们重点先看service标签和reference标签，前者是服务暴露，后者是服务获取，这两个其实就能看出dubbo服务端和客户端的流程，下面我们一个一个分析。

/**
 * DubboNamespaceHandler
 *
 * @export
 */
public class DubboNamespaceHandler extends NamespaceHandlerSupport {

    static {
        Version.checkDuplicate(DubboNamespaceHandler.class);
    }

    @Override
    public void init() {
        /**
         * 解析配置文件中<dubbo:xxx></dubbo:xxx> 相关的配置,并向容器中注册bean信息
         */
        registerBeanDefinitionParser("application", new DubboBeanDefinitionParser(ApplicationConfig.class, true));
        registerBeanDefinitionParser("module", new DubboBeanDefinitionParser(ModuleConfig.class, true));
        registerBeanDefinitionParser("registry", new DubboBeanDefinitionParser(RegistryConfig.class, true));
        registerBeanDefinitionParser("config-center", new DubboBeanDefinitionParser(ConfigCenterBean.class, true));
        registerBeanDefinitionParser("metadata-report", new DubboBeanDefinitionParser(MetadataReportConfig.class, true));
        registerBeanDefinitionParser("monitor", new DubboBeanDefinitionParser(MonitorConfig.class, true));
        registerBeanDefinitionParser("metrics", new DubboBeanDefinitionParser(MetricsConfig.class, true));
        registerBeanDefinitionParser("provider", new DubboBeanDefinitionParser(ProviderConfig.class, true));
        registerBeanDefinitionParser("consumer", new DubboBeanDefinitionParser(ConsumerConfig.class, true));
        registerBeanDefinitionParser("protocol", new DubboBeanDefinitionParser(ProtocolConfig.class, true));
        registerBeanDefinitionParser("service", new DubboBeanDefinitionParser(ServiceBean.class, true));
        registerBeanDefinitionParser("reference", new DubboBeanDefinitionParser(ReferenceBean.class, false));
        registerBeanDefinitionParser("annotation", new AnnotationBeanDefinitionParser());
    }

}

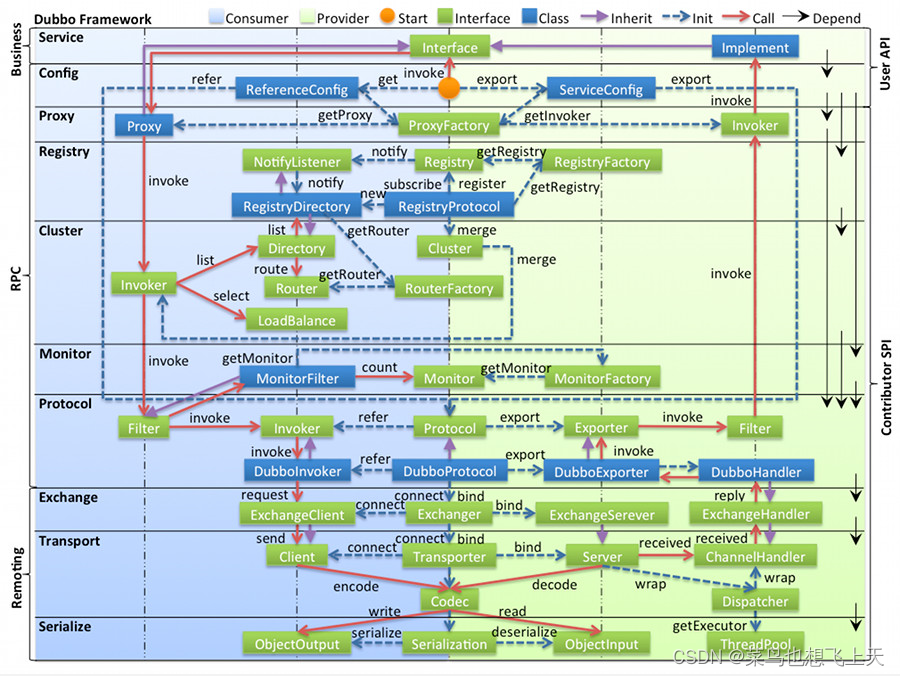

Dubbo架构图

在源码解析正式开始之前，还有一个事，先上一幅图，Dubbo架构图，这个图是官网文档中的，地址是：框架设计 | Apache Dubbo，这个图很重要，看不懂的话，源码一定歇菜。这个图我就不做解析了，我自己也无法详细说明。

ServiceBean

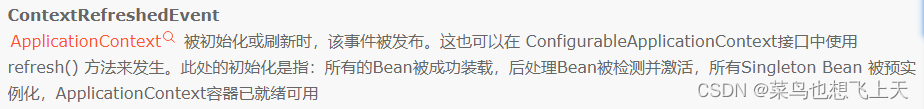

这里开始就是正式的源码分析了，从上述的代码中可以看到，dubbo的service 标签解析出来的对象就是ServiceBean 对象，这个对象也是有多个接口实现，我们重点要看的就是ApplicationListener<ContextRefreshedEvent> 接口，对于spring 容器的监听事件，这里就以onApplicationEvent 方法为起始点来分析provider 提供者的启动流程。因为dubbo的源码比较复杂，我们就目前就只关注主流程，具体的详细可以看下我上传的dubbo 源码解析资源，里面有详细的dubbo源码注释。

/**
 * dubbo服务导出入口,
 * 当容器初始化完成之后，需要处理一些操作，比如一些数据的加载、初始化缓存、特定任务的注册等等。
 * 这个时候我们就可以使用Spring提供的ApplicationListener来进行操作
 * @param event
 */
@Override
public void onApplicationEvent(ContextRefreshedEvent event) {
	if (!isExported() && !isUnexported()) {
		if (logger.isInfoEnabled()) {
			logger.info("The service ready on spring started. service: " + getInterface());
		}
		/**
		 * 导出服务
		 */
		export();
	}
}

ServiceConfig

从上面的onApplicationEvent 方法，我们可以一步一步跟到export() 方法，这里我们就到了ServiceConfig 对象里面，从结构图我们也可以看到服务端这边从service层下来，config层的开始就是从ServiceConfig，然后继续是doExport() 方法，然后是doExportUrls() 方法，这里我们看下源码。这里再提一点，ServiceConfig 是ServiceBean父类对象。

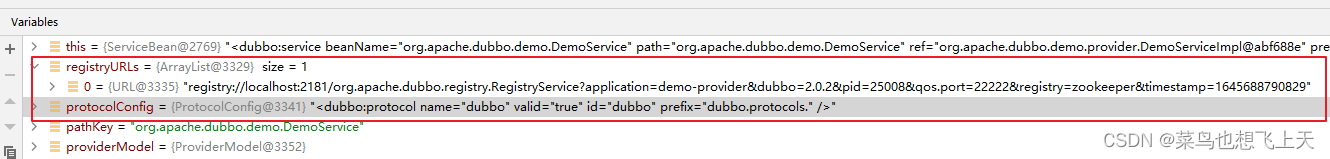

首先是加在配置文件中的所有注册中心配置，dubbo 本身是支持多多协议服务的，所有这里会将所有的协议都注册一遍监听，不用纠结很详细的代码，我们debug直接看参数，这里其实就能看到registryURLs 对象里面存储的就是服务端xml配置的注册中心，我这里只配置了一个，所以这里URL里面就只有一个。

@SuppressWarnings({"unchecked", "rawtypes"})
/**
 * dubbo服务导出核心
 */
private void doExportUrls() {
	//加载配置文件中的所有注册中心配置，并且封装为dubbo内部的URL对象列表
	List<URL> registryURLs = loadRegistries(true);
	//循环所有协议配置，根据不同的协议，向注册中心中发起注册 dubbo provider可能提供多种协议服务，默认dubbo协议，还有其他的比如Redis,Thrift等
	for (ProtocolConfig protocolConfig : protocols) {
		String pathKey = URL.buildKey(getContextPath(protocolConfig).map(p -> p + "/" + path).orElse(path), group, version);
		ProviderModel providerModel = new ProviderModel(pathKey, ref, interfaceClass);
		ApplicationModel.initProviderModel(pathKey, providerModel);
		//核心
		doExportUrlsFor1Protocol(protocolConfig, registryURLs);
	}
}

我们继续看核心doExportUrlsFor1Protocol 方法的调用，这里有传入两个参数，protocolConfig 远程调用层protocol 层的协议，还有就是dubbo的重要对象URL，为什么说URL是dubbo的重要呢，之前我们分析dubbo 的SPI 机制的时候就了解到，dubbo 的扩展点是动态选择的，而选择的条件就是URL对象带来的。继续看代码，当跟到doExportUrlsFor1Protocol 方法之后，前面有一大段内容，这个不用太在意，其目的就是为了组装URL对象。

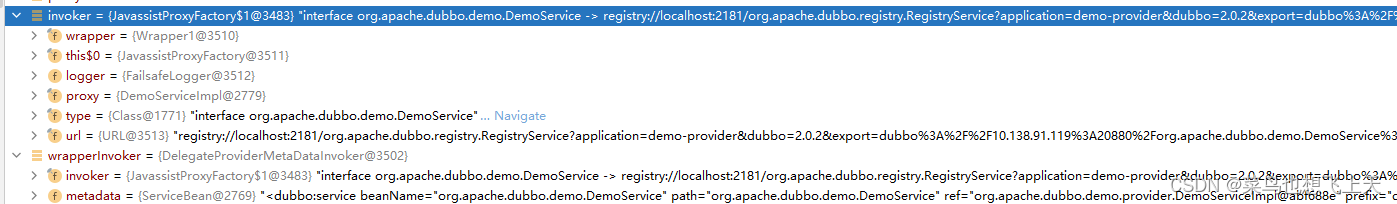

然后我们可以将断点放在642行（这里是我的注释版代码的行数），获取Invoker，这里我们又可以结合架构图看，在config层的下一层就是proxy层服务代理层，在这里我们调用getInvoker，获取到封装的Invoker 对象，这个代码中需要注意的是PROXY_FACTORY 常量对象本身就是一个ProxyFactory 扩展点的自适应代理，这个会根据URL对象中的参数，自适应使用扩展点对应的实现，代码继续就还是对于获取到的Invoker 对象进行wrapper 增强封装。我们可以看下目前这两个对象的值。

然后看代码，当获取到Invoker 对象之后，直接就使用protocol 常量（这个就是Protocol 扩展点的自适应代理）调用export 方法，结合架构图来看，我们是没有进过注册中心层、路由层（当然路由层服务端是不需要的）、监控层（这个我们一般无法体会到，这个基本上都是dubbo自身监控），因为dubbo的对于服务端是先启动后注册，所以服务端的Invoker 对象直接从proxy层到了protocol层。

/**
 * A {@link ProxyFactory} implementation that will generate a exported service proxy,the JavassistProxyFactory is its
 * default implementation
 */
private static final ProxyFactory PROXY_FACTORY = ExtensionLoader.getExtensionLoader(ProxyFactory.class).getAdaptiveExtension();


// 为服务提供类(ref)生成 Invoker
/**
 * Invoker 是实体域，它是 Dubbo 的核心模型，其它模型都向它靠扰，或转换成它，它代表一个可执行体，可向它发起 invoke 调用，
 * 它有可能是一个本地的实现，也可能是一个远程的实现，也可能一个集群实现
 *
 * 在服务提供方，Invoker用于调用服务提供类。在服务消费方，Invoker用于执行远程调用
 *
 * Invoker 是由 ProxyFactory 创建而来，Dubbo 默认的 ProxyFactory 实现类是 JavassistProxyFactory
 */
Invoker<?> invoker = PROXY_FACTORY.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(EXPORT_KEY, url.toFullString()));
// DelegateProviderMetaDataInvoker 用于持有 Invoker 和 ServiceConfig
DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);

/**
 * 导出服务，并生成 Exporter 与导出服务到本地相比，导出服务到远程的过程要复杂不少，其包含了服务导出与服务注册两个过程
 *
 * debug此处查看应该走哪个protocol的export
 * 走的是 RegistryProtocol
 */
Exporter<?> exporter = protocol.export(wrapperInvoker);

Protocol

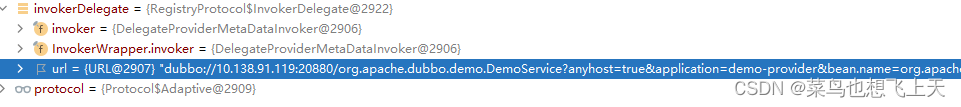

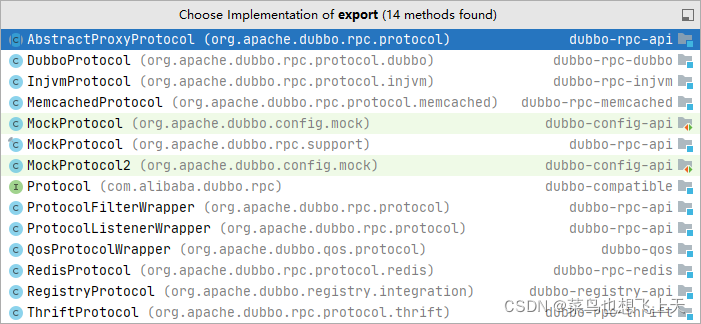

上述代码中我们可以知道export 方法的入参是wrapperInvoker，那么我么就可以在wrapperInvoker 中的URL对象中找到我的远程调用层协议是registry，那么在Protocol 扩展点的实现就应该是RegistryProtocol 对象。

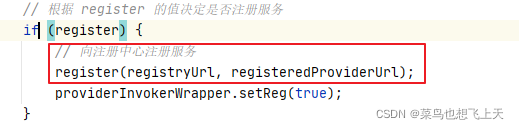

RegistryProtocol 对象的export 方法，我们又可以看到一大段的代码，我们这边只关注主流程，那么只关注两个代码段getSubscribedOverrideUrl(providerUrl) 和register(registryUrl, registeredProviderUrl)，前者是执行服务导出，后者是想注册中心注册服务。

我们先看getSubscribedOverrideUrl(providerUrl) 的具体代码。这块会有很多的套娃，所以我可能描述不太清楚，具体还是要自己跟一遍代码。继续说下面的代码，首先我们需要关注的点是protocol.export(invokerDelegate) 这里任然是protocol 扩展点的调用，注意我们入参的URL对象的参数不再是registry 了，而是dubbo，所以这个调用的实现就是DubboProtocol 的export 方法。

@SuppressWarnings("unchecked")
private <T> ExporterChangeableWrapper<T> doLocalExport(final Invoker<T> originInvoker, URL providerUrl) {
	// dubbo://192.168.200.10:20880/org.apache.dubbo.demo.DemoService?anyhost=true&application=demo-provider&bean.name=org.apache.dubbo.demo.DemoService&bind.ip=192.168.200.10&bind.port=20880&deprecated=false&dubbo=2.0.2&generic=false&interface=org.apache.dubbo.demo.DemoService&methods=sayHello&pid=15804&qos.port=22222&register=true&release=&side=provider&timestamp=1622539267498
	String key = getCacheKey(originInvoker);//访问缓存

	return (ExporterChangeableWrapper<T>) bounds.computeIfAbsent(key, s -> {
		//创建 Invoker 委托类对象 Delegate
		Invoker<?> invokerDelegate = new InvokerDelegate<>(originInvoker, providerUrl);
		//----****重点跟 protocol.export(invokerDelegate) 方法,此处protocol根据SPI机制,根据URL中的参数找 DubboProtocol 实现 即根据协议导出
		return new ExporterChangeableWrapper<>((Exporter<T>) protocol.export(invokerDelegate), originInvoker);
	});
}

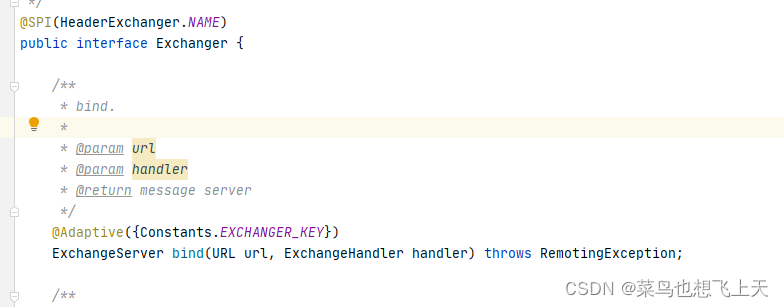

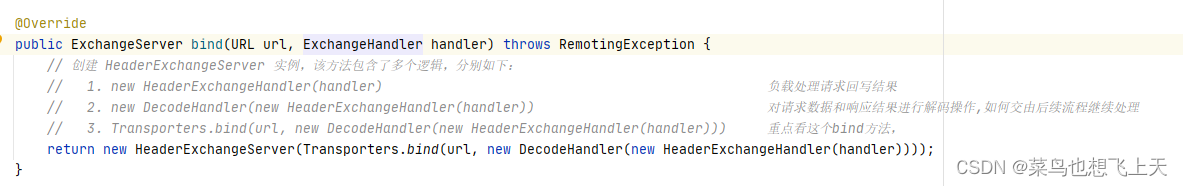

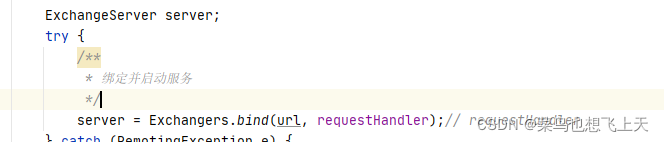

DubboProtocol 的export 方法中我们重点关注的是openServer(url) 方法的调用内容， openServer 方法中也是一层套娃，我们继续跟到createServer(url) 方法，这里就可以看到绑定并启动服务的调用了，然后继续可以跟到ExchangeServer 扩展点调用，结合上面的结构图看Exchange 信息交换层，用于请求响应模式，需要注意的是跟进扩展点后，可以发现URL中是没有关于这个扩展点实现的配置，那么我们选择的就是默认配置，可以看到@SPI 注解对应的默认扩展点实现是HeaderExchanger，然后继续跟进可以看到bind 方法主要是封装HeaderExchangeServer，还可以看到Transporters 的bind 方法，这里就是可以跟到下一层transport 网络传输层，然后一层一层往下跟，最后我们可以跟到netty 的AbstractServer 方法，然后就是doOpen() 开启netty服务。

private void openServer(URL url) {
	// find server. key=192.168.200.10:20880
	String key = url.getAddress();
	//client can export a service which's only for server to invoke
	boolean isServer = url.getParameter(IS_SERVER_KEY, true);
	if (isServer) {
		ExchangeServer server = serverMap.get(key); // serverMap根据ip:port缓存Server对象      因为服务端可能在本机不同端口暴露
		if (server == null) {
			synchronized (this) {
				server = serverMap.get(key);
				if (server == null) {
					serverMap.put(key, createServer(url)); // createServer是核心----****重点去关注******
				}
			}
		} else {
			// server supports reset, use together with override
			server.reset(url);
		}
	}
}

netty 的服务启动其实我之前的文章描述得差不多（手写rpc和netty详解都可以看到），下面看下代码。这个要说讲吧，好像也没有难点了，主要就是主从reactor多线程模型，这部分可以在我的初始netty（一）文章中看到详细的描述，还可以在zookeeper（一）文章看到zookeeper 对于reactor 模型做的封装，下面的代码真的没什么好说的，就这样吧。

/**
 * 启动netty服务
 */
protected void doOpen() throws Throwable {
	bootstrap = new ServerBootstrap();
	bossGroup = new NioEventLoopGroup(1, new DefaultThreadFactory("NettyServerBoss", true));
	workerGroup = new NioEventLoopGroup(getUrl().getPositiveParameter(IO_THREADS_KEY, Constants.DEFAULT_IO_THREADS),
			new DefaultThreadFactory("NettyServerWorker", true));
	final NettyServerHandler nettyServerHandler = new NettyServerHandler(getUrl(), this);
	channels = nettyServerHandler.getChannels();
	bootstrap.group(bossGroup, workerGroup)
			.channel(NioServerSocketChannel.class)
			.childOption(ChannelOption.TCP_NODELAY, Boolean.TRUE)
			.childOption(ChannelOption.SO_REUSEADDR, Boolean.TRUE)
			.childOption(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT)
			.childHandler(new ChannelInitializer<NioSocketChannel>() {
				@Override
				protected void initChannel(NioSocketChannel ch) throws Exception {
					// FIXME: should we use getTimeout()?
					int idleTimeout = UrlUtils.getIdleTimeout(getUrl());
					// 初始化编解码器  运行时是 DubboCodec---> ExchangeCodec----> TelnetCodec
					NettyCodecAdapter adapter = new NettyCodecAdapter(getCodec(), getUrl(), NettyServer.this);
					ch.pipeline()//.addLast("logging",new LoggingHandler(LogLevel.INFO))//for debug
							.addLast("decoder", adapter.getDecoder()) //服务端请求解码器
							.addLast("encoder", adapter.getEncoder()) // 服务端响应编码器
							.addLast("server-idle-handler", new IdleStateHandler(0, 0, idleTimeout, MILLISECONDS))
							//netty服务端业务处理器
							.addLast("handler", nettyServerHandler);
				}
			});
	// bind
	ChannelFuture channelFuture = bootstrap.bind(getBindAddress());
	channelFuture.syncUninterruptibly();
	channel = channelFuture.channel();

}

服务注册

当netty 启动完成之后，我们想目光回到RegistryProtocol，也就是doLocalExport(originInvoker, providerUrl) 这段代码的结束，从之前的手写rpc文章中可以知道，服务端的启动主要做两件事情，一是netty服务启动，二是服务注册，那么我们现在要看到的是register 方法，服务注册的内容。

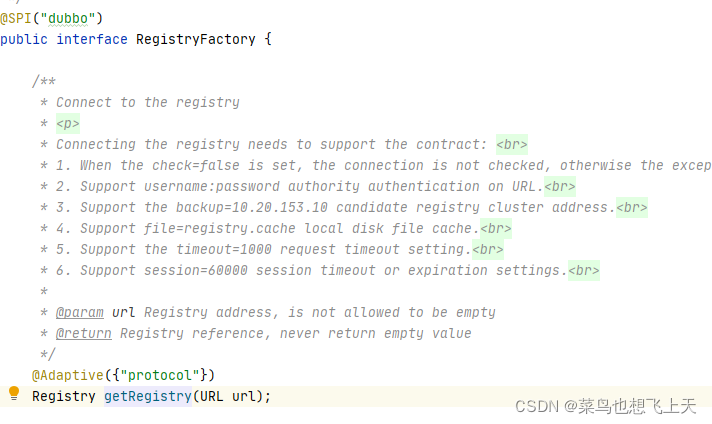

从代码中可以一步一步跟到registryFactory.getRegistry(registryUrl) 的调用，registryFactory又是扩展点，这里我们要跟到的是AbstractRegistryFactory 实现，这里也是一层套娃，我们要找到的是createRegistry(url) 方法，然后继续跟就是根据URL中不同注册中心组建的配置参数，找到对应实现。我这里选择的是zookeeper，那么继续跟就是下面这段代码，跟上面使用netty是一样的，在我之前的文章中就能找到对应的代码说明，这里没什么说的了，服务注册完成之后，在RegistryProtocol 中还需要将服务进行订阅。

public ZookeeperRegistry(URL url, ZookeeperTransporter zookeeperTransporter) { // ZookeeperTransporter
	super(url);
	if (url.isAnyHost()) {
		throw new IllegalStateException("registry address == null");
	}
	// 获取组名，默认为 dubbo
	String group = url.getParameter(GROUP_KEY, DEFAULT_ROOT);
	if (!group.startsWith(PATH_SEPARATOR)) {
		group = PATH_SEPARATOR + group;
	}
	this.root = group;
	// 创建 Zookeeper 客户端，默认为 CuratorZookeeperTransporter
	zkClient = zookeeperTransporter.connect(url);
	zkClient.addStateListener(state -> {
		if (state == StateListener.RECONNECTED) {
			try {
				recover();
			} catch (Exception e) {
				logger.error(e.getMessage(), e);
			}
		}
	});
}

上述内容就是大体的服务端启动流程，后续文章我们再讨论客户端的启动，还有数据传输流程的过程。
