FPGA入门（8）：VGA显示器驱动

原创

已于 2022-12-26 14:58:35 修改 · 642 阅读

5 ·

CC 4.0 BY-SA版权

文章标签：

#fpga开发

于 2022-11-22 15:16:31 首次发布

本文详细介绍了VGA显示器驱动的设计与实现，包括VGA控制器、像素颜色映射及字符显示等核心模块。通过参数配置实现了不同分辨率下的同步信号生成，并展示了如何根据坐标设置像素颜色。

文章目录

第29讲：VGA显示器驱动设计与验证

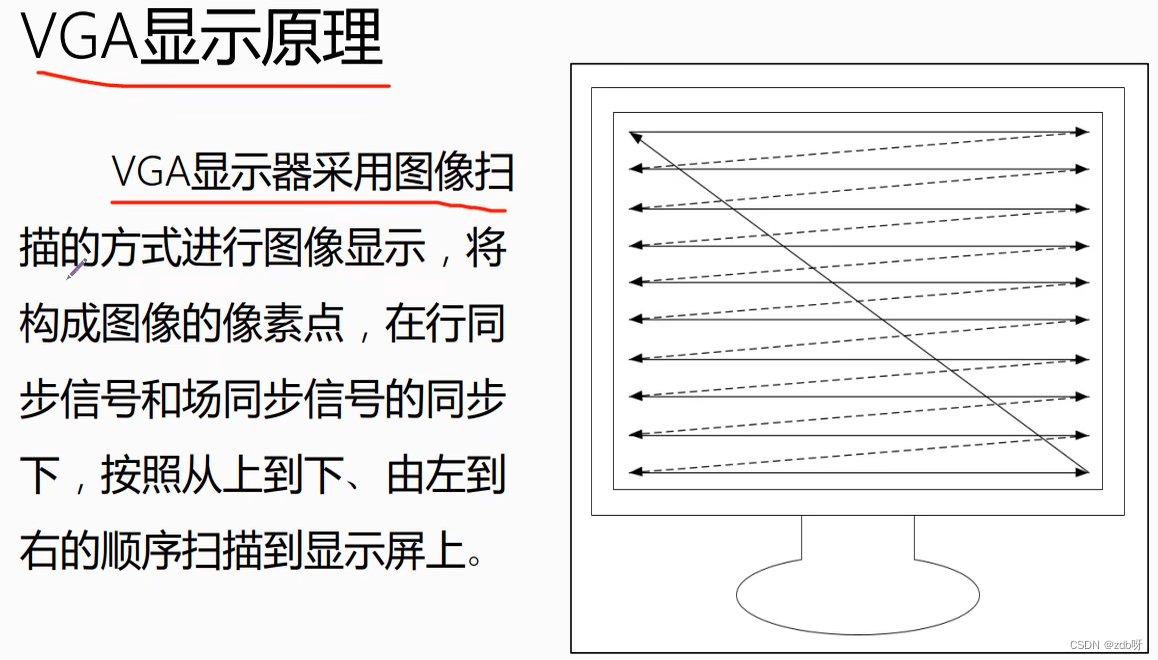

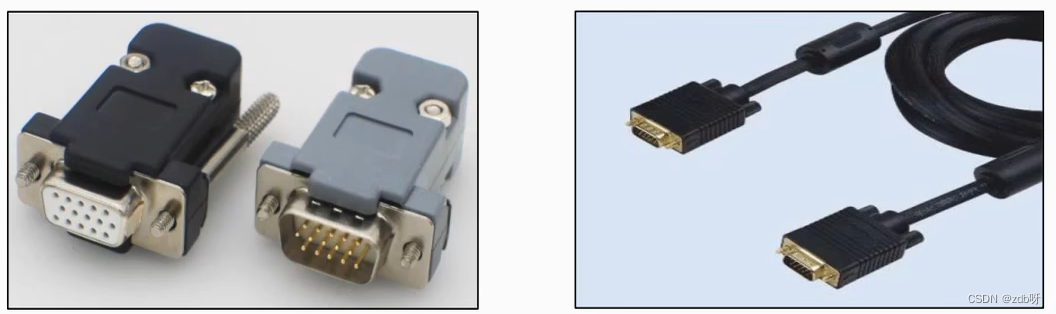

VGA，（Video Graphics Array，即视频图形阵列），是一种使用模拟信号进行视频传输的标准协议，由IBM公司与1987年推出，因其分辨率高、显示速度块、颜色丰富等优点，广泛应用于彩色显示器领域。

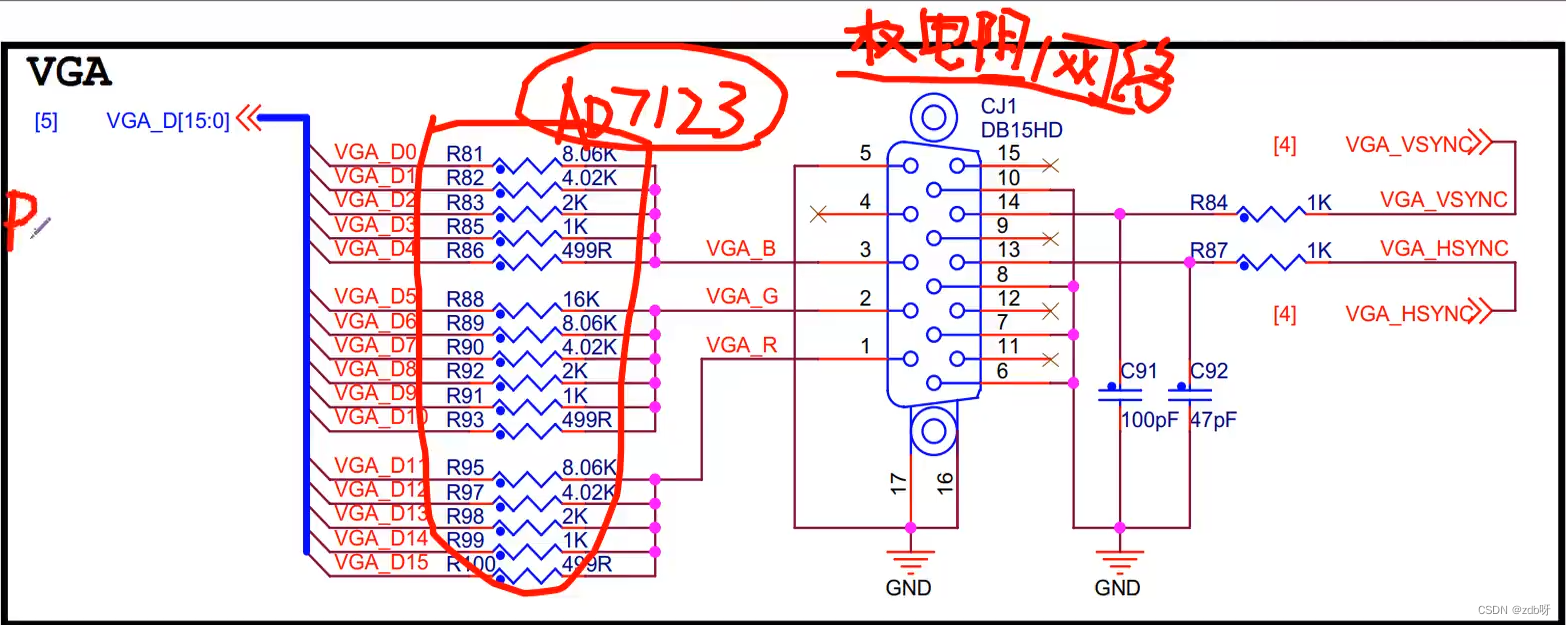

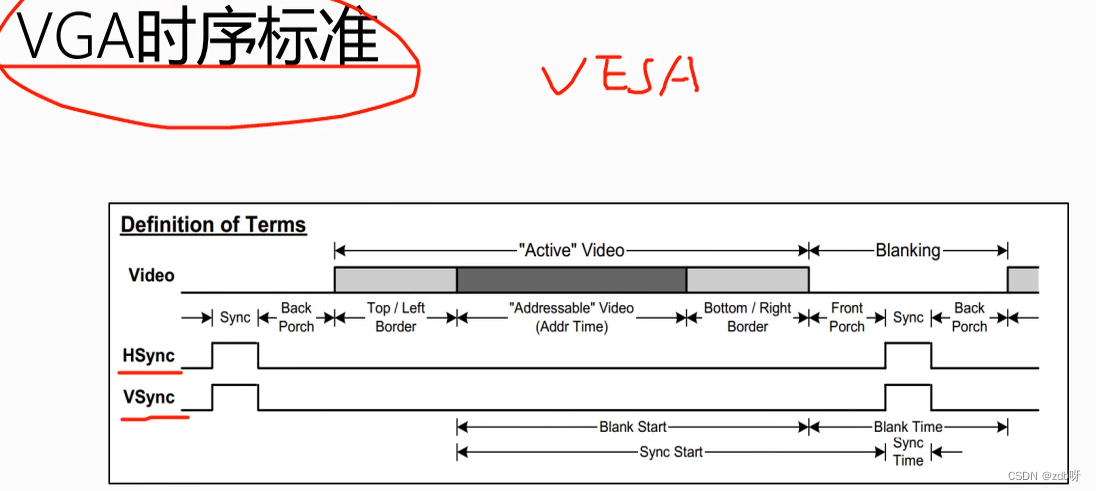

在这里插入图片描述

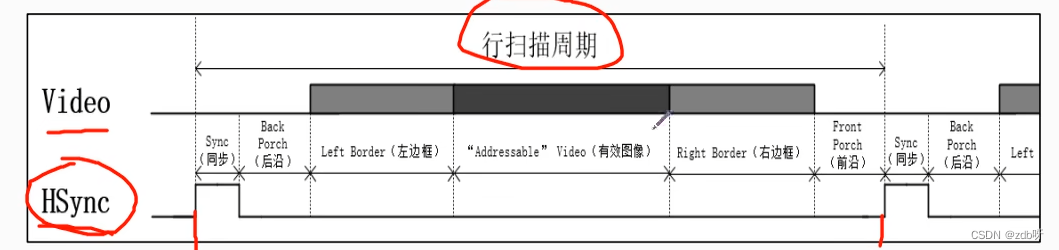

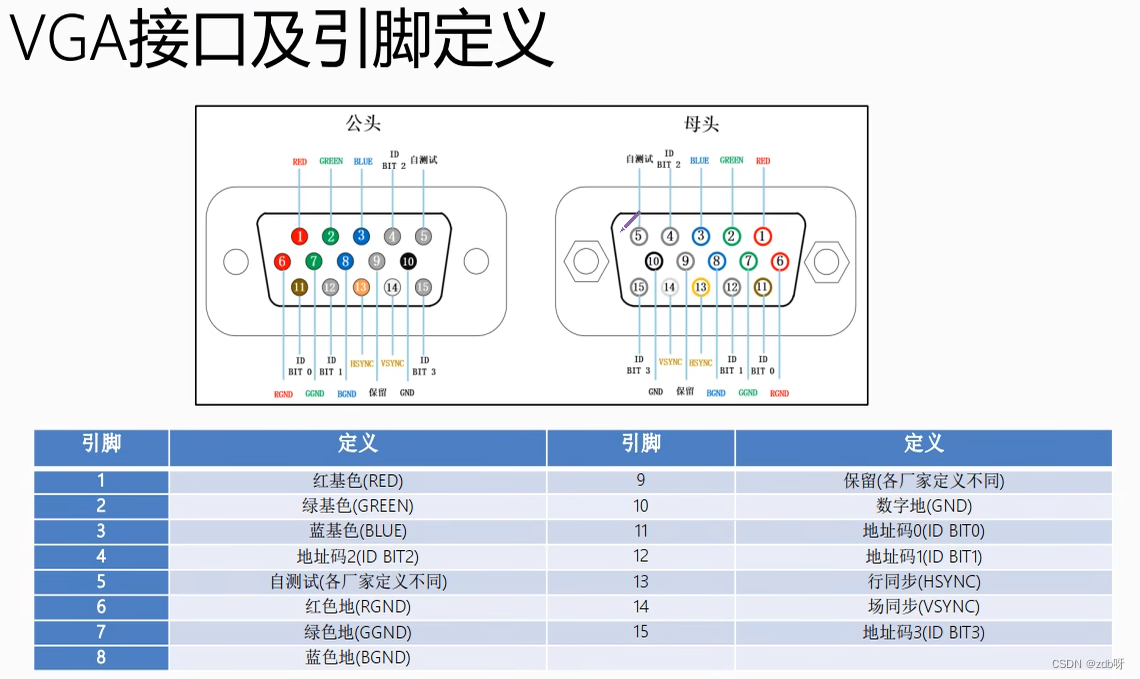

在这里插入图片描述

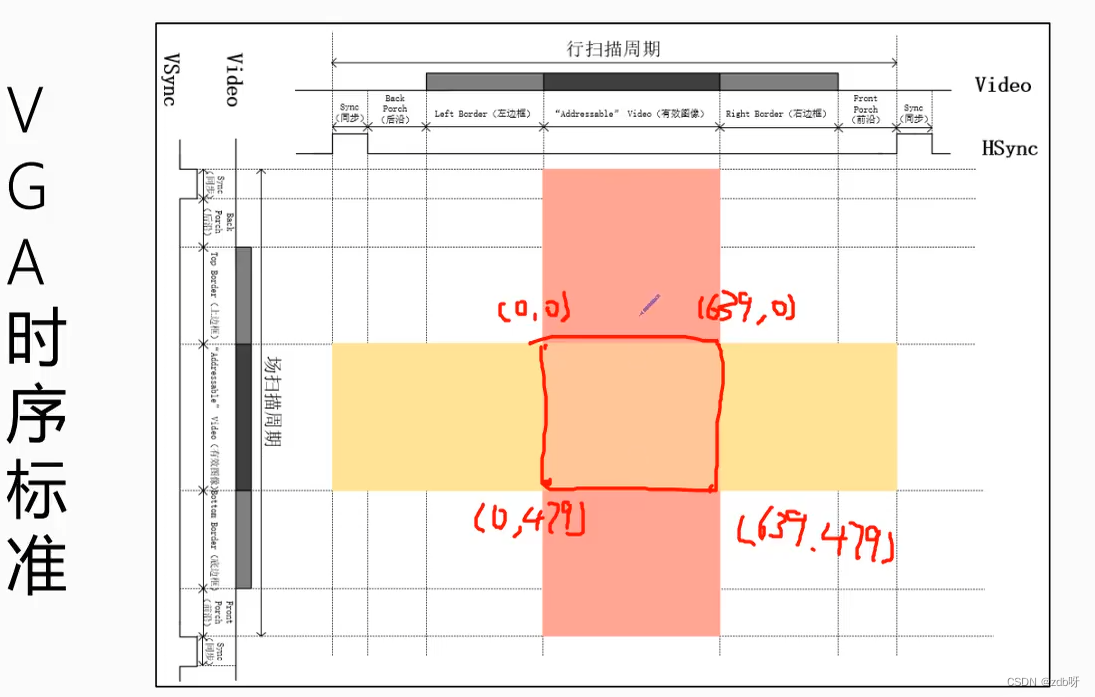

子功能模块划分
在这里插入图片描述

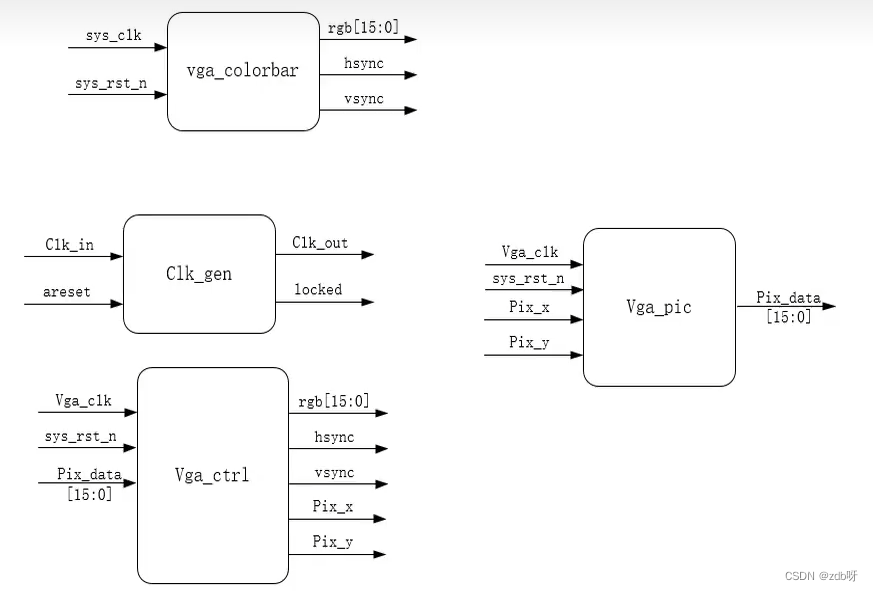

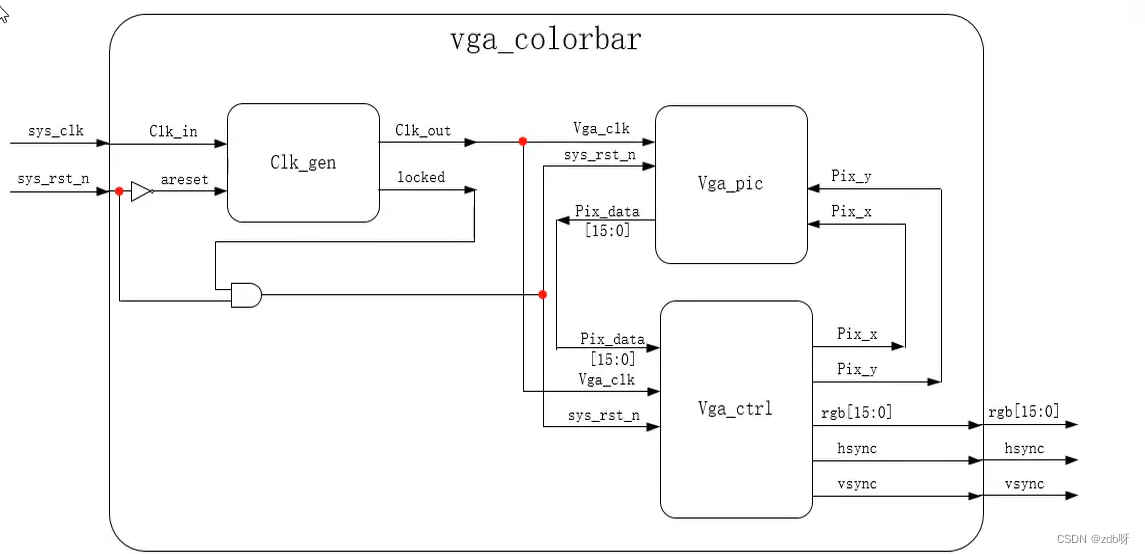

系统框图设计

vga_ctrl

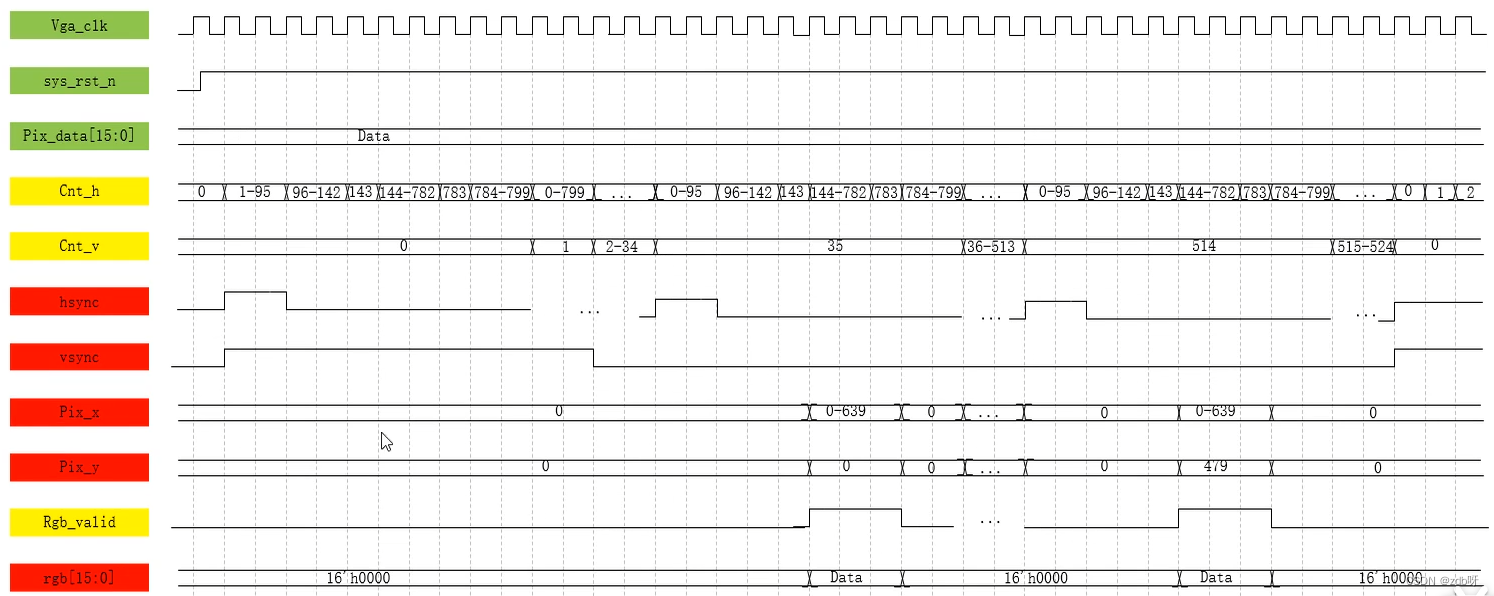

在这里插入图片描述

`timescale  1ns/1ns

module  vga_ctrl
(
    input   wire            vga_clk     ,   //输入工作时钟,频率25MHz
    input   wire            sys_rst_n   ,   //输入复位信号,低电平有效
    input   wire    [15:0]  pix_data    ,   //输入像素点色彩信息

    output  wire    [9:0]   pix_x       ,   //输出VGA有效显示区域像素点X轴坐标
    output  wire    [9:0]   pix_y       ,   //输出VGA有效显示区域像素点Y轴坐标
    output  wire            hsync       ,   //输出行同步信号
    output  wire            vsync       ,   //输出场同步信号
    output  wire    [15:0]  rgb             //输出像素点色彩信息
);

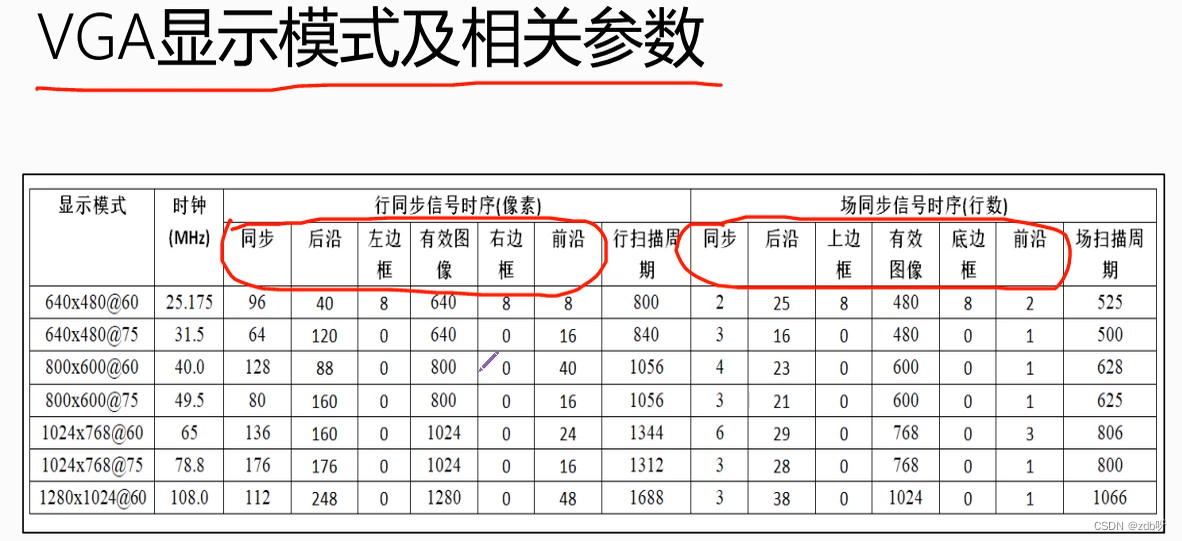

//parameter define
parameter H_SYNC    =   10'd96  ,   //行同步
          H_BACK    =   10'd40  ,   //行时序后沿
          H_LEFT    =   10'd8   ,   //行时序左边框
          H_VALID   =   10'd640 ,   //行有效数据
          H_RIGHT   =   10'd8   ,   //行时序右边框
          H_FRONT   =   10'd8   ,   //行时序前沿
          H_TOTAL   =   10'd800 ;   //行扫描周期

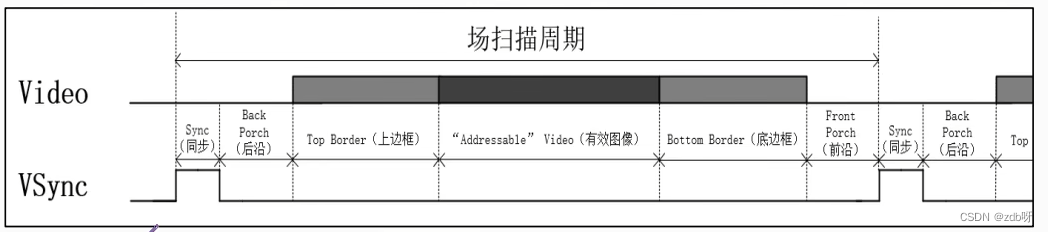

parameter V_SYNC    =   10'd2   ,   //场同步
          V_BACK    =   10'd25  ,   //场时序后沿
          V_TOP     =   10'd8   ,   //场时序上边框
          V_VALID   =   10'd480 ,   //场有效数据
          V_BOTTOM  =   10'd8   ,   //场时序下边框
          V_FRONT   =   10'd2   ,   //场时序前沿
          V_TOTAL   =   10'd525 ;   //场扫描周期

//wire  define
wire            rgb_valid       ;   //VGA有效显示区域
wire            pix_data_req    ;   //像素点色彩信息请求信号

//reg   define
reg     [9:0]   cnt_h           ;   //行同步信号计数器
reg     [9:0]   cnt_v           ;   //场同步信号计数器

//cnt_h:行同步信号计数器
always@(posedge vga_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_h   <=  10'd0   ;
    else    if(cnt_h == H_TOTAL - 1'd1)
        cnt_h   <=  10'd0   ;
    else
        cnt_h   <=  cnt_h + 1'd1   ;

//hsync:行同步信号
assign  hsync = (cnt_h  <=  H_SYNC - 1'd1) ? 1'b1 : 1'b0  ;

//cnt_v:场同步信号计数器
always@(posedge vga_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_v   <=  10'd0 ;
    else    if((cnt_v == V_TOTAL - 1'd1) &&  (cnt_h == H_TOTAL-1'd1))
        cnt_v   <=  10'd0 ;
    else    if(cnt_h == H_TOTAL - 1'd1)
        cnt_v   <=  cnt_v + 1'd1 ;
    else
        cnt_v   <=  cnt_v ;

//vsync:场同步信号
assign  vsync = (cnt_v  <=  V_SYNC - 1'd1) ? 1'b1 : 1'b0  ;

//rgb_valid:VGA有效显示区域
assign  rgb_valid = (((cnt_h >= H_SYNC + H_BACK + H_LEFT)
                    && (cnt_h < H_SYNC + H_BACK + H_LEFT + H_VALID))
                    &&((cnt_v >= V_SYNC + V_BACK + V_TOP)
                    && (cnt_v < V_SYNC + V_BACK + V_TOP + V_VALID)))
                    ? 1'b1 : 1'b0;

//pix_data_req:像素点色彩信息请求信号,超前rgb_valid信号一个时钟周期
assign  pix_data_req = (((cnt_h >= H_SYNC + H_BACK + H_LEFT - 1'b1)
                    && (cnt_h < H_SYNC + H_BACK + H_LEFT + H_VALID - 1'b1))
                    &&((cnt_v >= V_SYNC + V_BACK + V_TOP)
                    && (cnt_v < V_SYNC + V_BACK + V_TOP + V_VALID)))
                    ? 1'b1 : 1'b0;

//pix_x,pix_y:VGA有效显示区域像素点坐标
assign  pix_x = (pix_data_req == 1'b1) ? (cnt_h - (H_SYNC + H_BACK + H_LEFT - 1'b1)) : 10'h3ff;
assign  pix_y = (pix_data_req == 1'b1) ? (cnt_v - (V_SYNC + V_BACK + V_TOP)) : 10'h3ff;

//rgb:输出像素点色彩信息
assign  rgb = (rgb_valid == 1'b1) ? pix_data : 16'b0 ;

endmodule

`timescale  1ns/1ns
module  tb_vga_ctrl();

//wire  define
//wire            locked      ;
//wire            rst_n       ;
//wire            vga_clk     ;

//reg   define
reg             sys_clk     ;
reg             sys_rst_n   ;
reg     [15:0]  pix_data    ;

//sys_clk,sys_rst_n初始赋值
initial
    begin
        sys_clk     =   1'b1;
        sys_rst_n   <=  1'b0;
        #200
        sys_rst_n   <=  1'b1;
    end

//sys_clk：产生时钟
always  #20 sys_clk = ~sys_clk;

//rst_n:VGA模块复位信号
//assign  rst_n = (sys_rst_n & locked);

//pix_data:输入像素点色彩信息
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        pix_data    <=  16'h0;
    else
        pix_data    <=  16'hffff;

//------------- clk_gen_inst -------------
/* clk_gen clk_gen_inst
(
    .areset     (~sys_rst_n ),  //输入复位信号,高电平有效,1bit
    .inclk0     (sys_clk    ),  //输入50MHz晶振时钟,1bit
    .c0         (vga_clk    ),  //输出VGA工作时钟,频率25Mhz,1bit
    .locked     (locked     )   //输出pll locked信号,1bit
); */

//------------- vga_ctrl_inst -------------
vga_ctrl  vga_ctrl_inst
(
    .vga_clk    (sys_clk    ),  //输入工作时钟,频率25MHz,1bit
    .sys_rst_n  (sys_rst_n  ),  //输入复位信号,低电平有效,1bit
    .pix_data   (pix_data   ),  //输入像素点色彩信息,16bit

    .pix_x      (pix_x      ),  //输出VGA有效显示区域像素点X轴坐标,10bit
    .pix_y      (pix_y      ),  //输出VGA有效显示区域像素点Y轴坐标,10bit
    .hsync
