本文详细分析了通过路由器进行跨网络通信的过程，包括PC如何判断目标不在同一网络，使用arp命令获取网关MAC地址，以及在ICMP通信中遇到的问题和解决步骤。抓包结果显示，尽管PC成功发送了ICMP请求，但目标设备的响应因未能正确获取网关MAC导致未能送达。

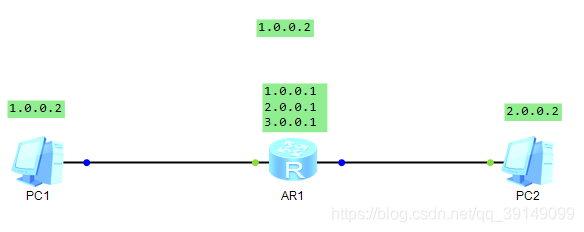

前置条件：通过路由器配置2个不同的网络
分析过程如下：
1，通过arp -a命令查看PC1和PC2的arp表中是否缓存了MAC地址，若是，利用arp -d命令清除缓存，否则会影响抓包分析结果
2，抓包点设置为路由器AR1的左右两端两个接口处

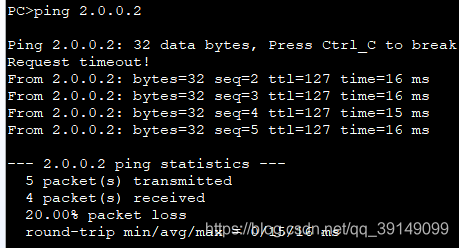

3，在PC1上利用ping命令ping 2.0.0.2，分析抓包过程
4，抓包结果如下

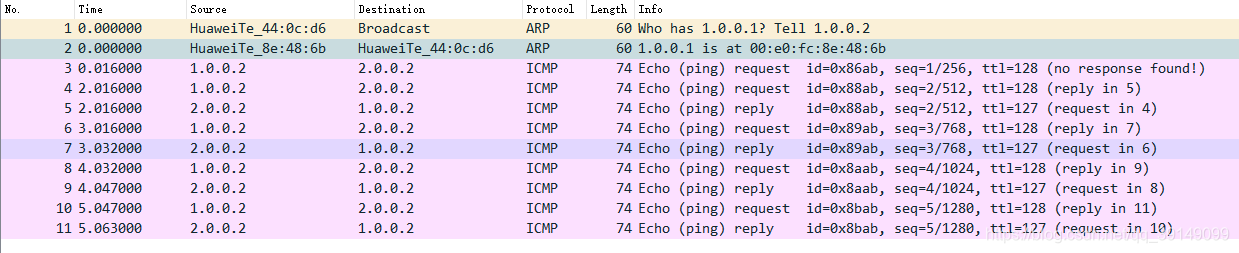

AR1左侧抓包结果

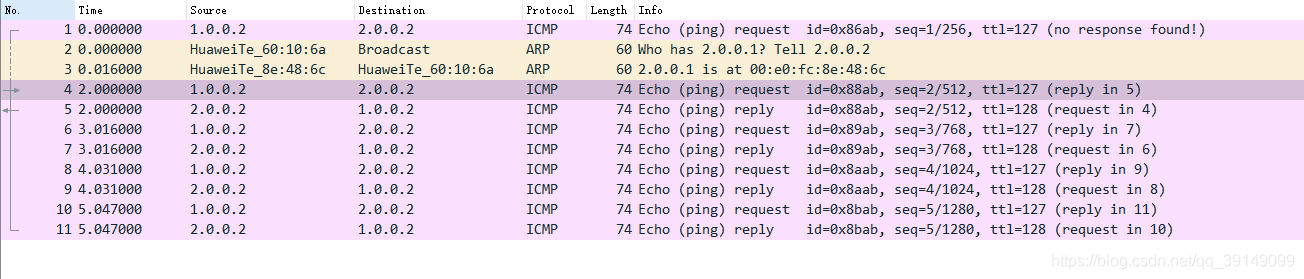

AR1右侧抓包结果
5，过程分析
a、PC1先判断2.0.0.2是否与自己在同一个网络中，通过判断，发现2.0.0.2与自己不在同一个网络中
b、PC1查询arp表，获取网关MAC地址
