- Use R&S Vector Network Analyzer test XTAL ESR/L1/C1/C0
測量方法:使用儀器的Port1端口,測量XTAL的S11,通過諧振的參數計算出ESR/L1/C1/C0的值。
實際晶體的等效模型:通常方便晶體分析,使用下圖(b)的等效模型,但實際測量發現晶體存在多個串聯諧振點,實際等效模型更接近(c)。
儀器測量到的S11,其中MARK1,MARK2分別為主串聯諧振、並聯諧振,MARK3,MARK4為相鄰的兩個串并聯諧振位置。(SWEEP step應該設置為100Hz,MARK2的位置不準確,應該在SMITH中找到∞對應的點。詳細儀器操作不再贅述。)

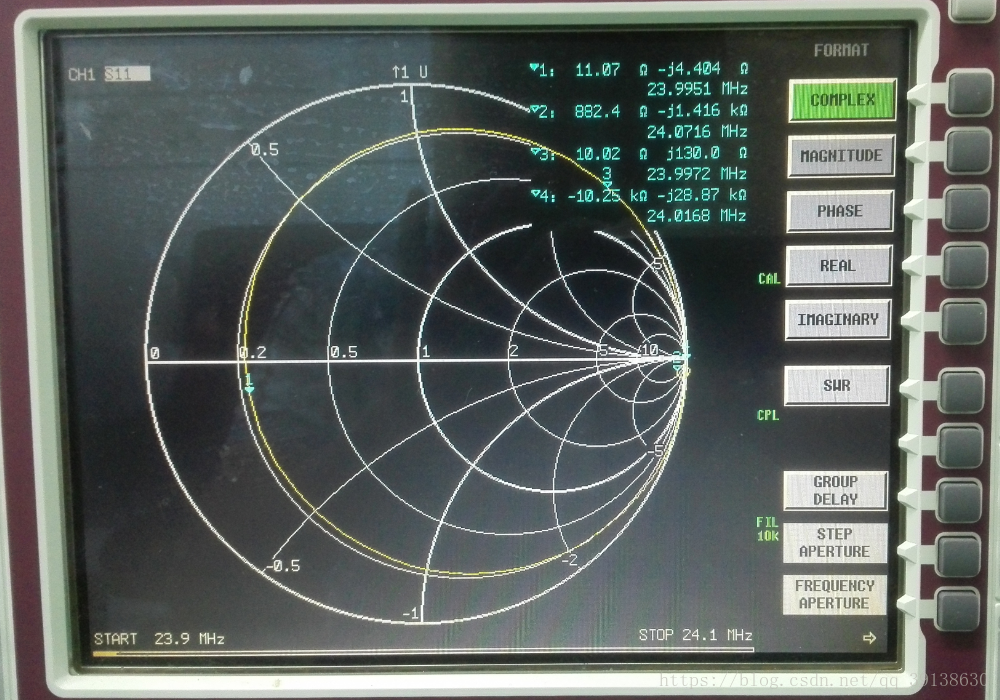

測量與分析: - Complex格式表示出的S11測量結果,可以直接讀出ESR=11.07ohm。串聯諧振頻率f1=23.9951MHz,並聯諧振頻率f4=24.0168MHz,串并聯諧振之間的點f3=23.9972MHz,其阻抗為10.02ohm+j*130.0ohm,令X3= j*130.0ohm。
2.Magnitude格式表示出的S11測量結果,通過此圖串聯諧振f1
