python绘图matplotlib——使用记录1

本博文来自于网络收集，如有侵权请联系删除

matplotlib的具体用法 官网的介绍是最全的，此处只针对平时常用的绘图进行了记录

1 常用函数汇总

1.1 plot

reference：https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.plot.html
函数：plt.plot(x, y, c=‘r’, marker=‘o’, ls=‘-’, lw=1, ms=1, label=‘line1’)
参数：

• x: x轴上的数值
• y: y轴上的数值
• marker：点的形状
• c: color, 颜色
• ls: Line Styles，如，‘-’，‘–’，‘-.’，‘:’
• lw: linewidth，线条宽度
• label: 标记图形内容的标签文本

注，plt.plot(x, y, ‘r^:’, lw=1, ms=5, label=‘line1’)
点的颜色、形状、线型通常写在一起，如
label需要与plt.legend配合使用，

1.2 legend

reference：https://matplotlib.org/stable/api/legend_api.html
函数：plt.legend(loc=‘best’)
参数：

• loc：图例在途中的位置，如，‘upper right’, ‘lower left’, '‘upper center’'等

代码示例

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(0.05, 10, 1000)
y = np.sin(x)

plt.plot(x, y, marker='o', ls='-', c='r', lw=1, ms=1, label='line1')
# plt.plot(x, y, 'r^:', lw=1, ms=5, label='line1')
plt.legend(loc='best')
plt.show()

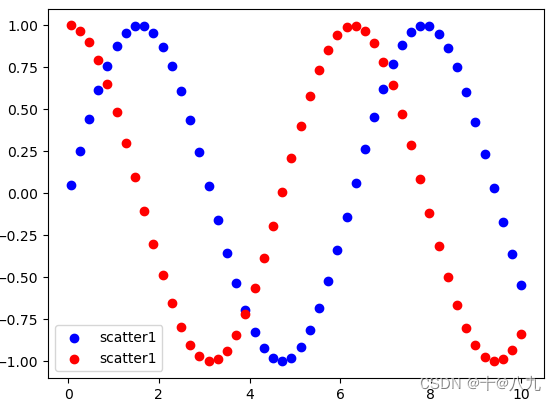

1.3 scatter

函数：plt.scatter(x, y, c=‘b’, label=‘scatter1’)
参数：

• x: x轴上的数值
• y: y轴上的数值
• c:颜色
• label: 标记图形内容的标签文本

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(0.05, 10, 50)
y = np.sin(x)
y2 = np.cos(x)

plt.scatter(x, y, c='b', label='scatter1')
plt.scatter(x, y2, c='r', label='scatter1')
plt.legend()
plt.show()

1.4 xlim

函数：plt.xlim(xmin, xmax)
参数：

• xmin: x轴上的最小值
• ymin: x轴上的最大值
• 平移性：plt.ylim(ymin, ymax)

1.5 xlabel

函数：plt.xlabel(string)
参数：

• string: 标签文本内容
• 平移性：plt.ylabel(string)

1.6 grid

函数：plt.grid(linestyle=‘:’, color="r)
参数：

• linestyle: 网格线的线条风格
• color: 网格线的线条颜色

1.7 axhline

绘制平行与x轴的水平参考线
函数：plt.axhline(y=0, c=‘b’, ls=‘–’, lw=2)
参数:

• y: 水平参考线的出发点
• c: 参考线的线条颜色
• ls: 参考线的线条风格
• lw: 参考线的线条宽度
• 平移性: plt.axvline(), 绘制平行与y轴的参考线

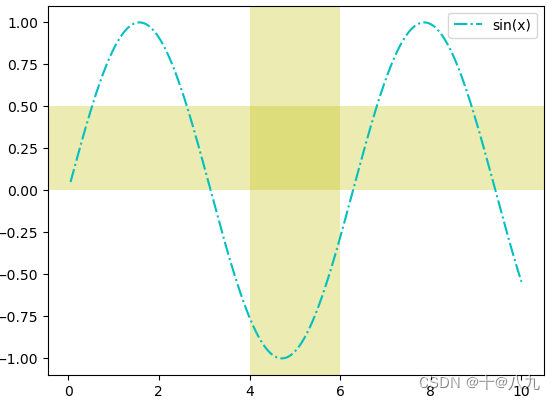

1.7 axvspan

绘制垂直于x轴的参考区域。
函数：plt.axvspan(xmin=1, xmax=2, facecolor=‘y’, alpha=0.3)
参数：

• xmin: 参考区域的起始位置。
• ymin: 参考区域的终止位置。
• facecolor: 参看区域的填充颜色。
• alpha: 参考区域的填充颜色的透明度。
• 平移性: axhspan()

import numpy as np
from matplotlib import pyplot as plt

x = np.linspace(0.05, 10, 1000)
y = np.sin(x)

plt.plot(x, y, ls='-.', c="c", label="sin(x)")

plt.legend()

plt.axvspan(xmin=4.0, xmax=6.0, facecolor="y", alpha=0.3)
plt.axhspan(ymin=0.0, ymax=0.5, facecolor="y", alpha=0.3)

plt.show()

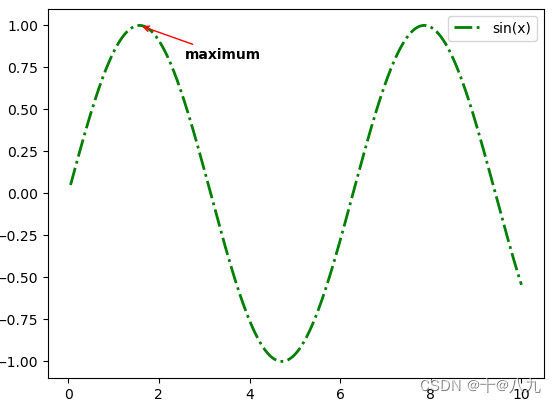

1.8 annotate

添加图形内容细节的指向型注释文本。
函数：plt.annotate(“maximum”, xy=(np.pi / 2, 1), xytext=((np.pi / 2) + 1, .8), weight=“bold”, color=‘b’, arrowprops=dict(arrowstyle=“->”, connectionstyle=“arc3”, color=“b”))
参数：

• string: 图形内容的注释文本。
• xy: 被注释图形内容的位置坐标。
• xytext: 注释文本的位置坐标。
• weight: 注释文本的字体粗细风格。
• color: 注释文本的字体颜色。
• arrowprops: 指示被注释内容的箭头的属性字典。

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(0.05, 10, 1000)
y = np.sin(x)

plt.plot(x, y, ls="-.", lw=2, c="g", label='sin(x)')
plt.legend()

plt.annotate("maximum", xy=(np.pi / 2, 1), xytext=((np.pi / 2) + 1, .8), weight="bold", color='black',
             arrowprops=dict(arrowstyle="->", connectionstyle="arc3", color="r"))

plt.show()

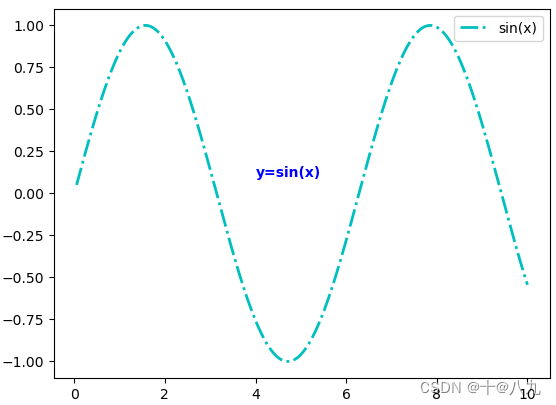

1.9 text

添加图形内容细节的无指向型注释文本
函数：plt.text(4, 0.1, “y=sin(x)”, weight=“bold”, color=“b”)
参数：

• x: 注释文本内容所在位置的横坐标
• y: 注释文本内容所在位置的纵坐标
• string： 注释文本内容
• weight: 注释文本内容的粗细风格
• color: 注释文本内容的字体颜色

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(0.05, 10, 1000)
y = np.sin(x)

plt.plot(x, y, ls='-.', lw=2, c="c", label="sin(x)")

plt.legend()
plt.text(4, 0.1, "y=sin(x)", weight="bold", color="b")
plt.show()

1.10 title

添加图形内容的标题
函数：plt.title(string)
参数：

• string: 图形内容的标题文本

2 常见图形绘制

2.1 bar——柱状图

函数：plt.bar(x, y, align=“center”, color=“c”, tick_label=x_label, hatch=“/”)
参数：

• x: 柱状图中的柱体标签值。
• y: 柱状图中的柱体高度。
• align: 柱体对齐方式
• color: 柱体颜色
• tick_label: 刻度标签值
• alpha: 柱体的透明度
• hatch: 柱体的填充样式，如"/", “\”, “|”, "-"等，符号字符串的符号数量越多，柱体的几何图形的密集程度就越高。

import matplotlib as mpl
import matplotlib.pyplot as plt
from plotly.figure_factory import np

mpl.rcParams["font.sans-serif"] = ["SimHei"]
mpl.rcParams["axes.unicode_minus"] = False

x = [i for i in range(0, 10, 1)]
y = np.random.randint(1, 20, size=10)

x_label = [chr(i) for i in range(97, 97+10, 1)]
plt.bar(x, y, align="center", color="c", tick_label=x_label, hatch="/")

plt.xlabel(
