msp430的pcb设计小结

msp320的最小系统pcb设计总结，分为4个模块：

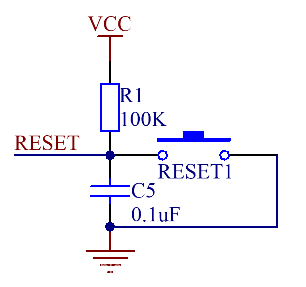

（1）复位电路模块
在这里插入图片描述

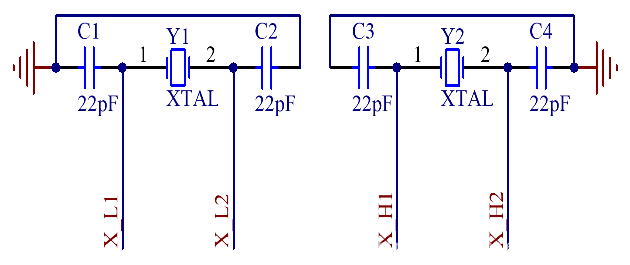

（2）晶振电路模块

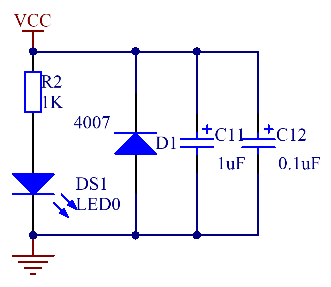

（3）电源模块
在这里插入图片描述

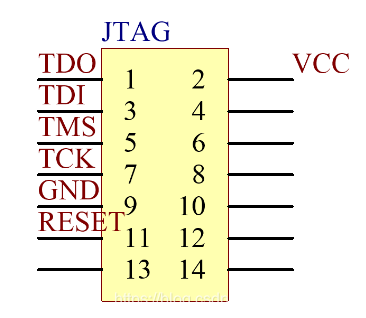

（4）JTAG下载模块

问题：

gnd与agnd的处理：数字地和模拟地要隔离，防止互相干扰（数字地上的谐波成分要远多于模拟地，共地的话会影响模拟地的稳定性），可通过0Ω电阻连接起来。

待更。。。
