Docker Swarm 集群安装教程及跨主机网络访问的问题

Docker Swarm 集群安装教程及跨主机网络访问的问题

环境说明

约定

本次安装准备至少3个节点若现场环境资源充足可准备多个节点，在部署安装前应先规划IP信息，为节点确定一个固定的IP，本文档默认以最小配置为前提，以下均使用3节点进行说明。

操作系统

Ubuntu 24.04 server 最小化安装

最低配置要求

3个节点 CPU 不低于16C，内存不低于64GB，存储不低于1TB

节点名称应在安装系统时指定
名称分别为 helionsvc-1 helionsvc-2 helionsvc-3

基础准备（本章节操作在所有节点执行）

# 设置 root 密码
sudo passwd root
# 安装vim
sudo apt install -y vim

安装Docker组件

#!/bin/bash
# 平台安装脚本
#
# @date 2024年8月5日
# @author ch
####################

# 卸载Docker旧版本
sudo apt-get remove -y docker-buildx-plugin
sudo apt-get remove -y docker-ce
sudo apt-get remove -y docker-ce-cli
sudo apt-get remove -y docker-ce-rootless-extras
sudo apt-get remove -y docker-compose-plugin

# 安装脚本
# Add Docker's official GPG key:
sudo apt-get update
sudo apt-get install ca-certificates curl
sudo install -y -m 0755 -d /etc/apt/keyrings
sudo curl -fsSL https://mirrors.tuna.tsinghua.edu.cn/docker-ce/linux/ubuntu/gpg -o /etc/apt/keyrings/docker.asc
sudo chmod a+r /etc/apt/keyrings/docker.asc

# Add the repository to Apt sources:
echo \
  "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://mirrors.tuna.tsinghua.edu.cn/docker-ce/linux/ubuntu \
  $(. /etc/os-release && echo "$VERSION_CODENAME") stable" | \
  sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
sudo apt-get update

# 设置加速地址
sudo mkdir -p /etc/docker
sudo mkdir -p /home/docker-data
sudo tee /etc/docker/daemon.json <<EOF
{
  "data-root": "/home/docker-data",
  "registry-mirrors": ["https://w5qs80cb.mirror.aliyuncs.com"],
  "log-driver": "json-file",
  "log-opts": {
    "cache-disabled": "false",
    "cache-max-file": "5",
    "cache-max-size": "20m",
    "cache-compress": "true",
    "env": "os,customer",
    "labels": "somelabel",
    "max-file": "5",
    "max-size": "10m"
  }
}
EOF

# 安装 docker
VERSION_STRING=5:27.1.1-1~ubuntu.24.04~noble
sudo apt-get install -y docker-ce=$VERSION_STRING docker-ce-cli=$VERSION_STRING containerd.io docker-buildx-plugin docker-compose-plugin

sudo systemctl daemon-reload

# 设置Dockers自启动
sudo systemctl enable docker
# 启动 Docker
sudo systemctl restart docker

# 将用户加入docker组 并且修改权限
sudo usermod -aG docker helionsvc
sudo sed -i 's/0660/6666/' /usr/lib/systemd/system/docker.socket
sudo cat /usr/lib/systemd/system/docker.socket

# 设置时区为上海
sudo timedatectl set-timezone "Asia/Shanghai"

将当前用户添加 Docker 权限（非Root用户）

sudo usermod -aG docker $USER

修改Hosts文件

xxx.xx.x.xx 应为现场真实IP

sudo tee -a /etc/hosts <<-'EOF'
xxx.xxx.x.xx helionsvc-1
xxx.xxx.x.xx helionsvc-2
xxx.xxx.x.xx helionsvc-3
EOF

构建Swarm集群

创建集群（主节点执行）

创建集群，当网卡有多个IP的时候需要指定–advertise-addr 参数来明确使用那个ip进行广播，为防止端口占用导致后续容器网络出现问题，此处使用 --data-path-port 来指定一个端口，可根据实际情况来更改这个端口本文默认为5000

docker swarm init --data-path-port 5000 --advertise-addr xxx.xxx.x.xxx

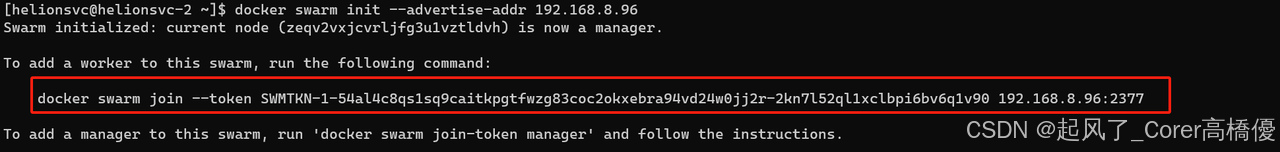

当集群创建完成后会输出其他节点加入集群的命令，请将该命令妥善保管

工作节点加入集群（在所有工作节点上依次执行）

查看集群情况

docker node ls

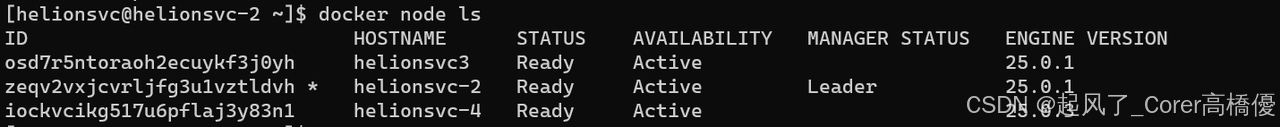

结果如下图所示

当能够查看到所有工作节点后即代表集群已经搭建完成

创建网络

仅在主节点执行

 docker network create --driver overlay --attachable --subnet 10.10.10.0/24 --gateway 10.10.10.254 helionsvc-network

部署应用

部署脚本

#!/usr/bin/env bash
compose_file=$1

# 如果没有传递文件参数则结束
if [ ! -n "$1" ]; then
        echo -e "\e[31mMisses compose file name\e[0m"
else
        # 从传递的文件来获取 stack 名称
        stack=`echo $compose_file | awk '{split($1,arr,"-"); print arr[1]}'`
        # execute as a subcommand in order to avoid the variables remain set
        (
            # export variables excluding comments
            [ -f .env ] && export $(sed '/^#/d' .env)

            # Use dsd your_stack your_compose_file to override the defaults
            echo 'exec: docker stack deploy --detach=true -c '$compose_file' '$stack
            docker stack deploy --with-registry-auth --detach=true -c $compose_file $stack
        )
fi

测试用的yaml文件

version: "3.8"
services:
  gateway:
    image: nginx:latest
    ports:
      - target: 8088
        published: 80
        protocol: tcp
        mode: host
    networks:
      - helionsvc-network
    healthcheck:
      test: [ "CMD","curl","http://localhost:80" ]
      interval: 20s
      timeout: 10s
      retries: 3
    deploy:
      replicas: 1
      placement:
        constraints:
          - "node.role==manager"
  redis:
    image: redis:6.2.14-alpine
    volumes:
      - /home/helionsvc/data/redis:/data
      - ./conf/redis.conf:/etc/redis/redis.conf
    networks:
      - helionsvc-network
    ports:
      - "6379:6379"
    command: "redis-server /etc/redis/redis.conf"
    deploy:
      replicas: 1
      placement:
        constraints:
          - "node.role==manager"
networks:
  helionsvc-network:
    external: true

部署

sh deploy.sh test-stack.yaml

注意事项（重点）

默认docker stack deploy 会将容器全部加入一个 内部网络 ingress 这个网络无法提供跨主机容器访问，比如我在多个stack 中 A stack 提供数据库的功能 B stack 是应用想要访问A stack 不在一个主机是无法访问的，此时我需要创建一个新的网络来解决这个问题，在这种情况下，我如果还希望 A stack 中的服务对外提供端口 就不能用短命令

    ports:
      - "6379:6379"

来指定了必须改为完整的，并且指定mode

    ports:
      - target: 8088
        published: 80
        protocol: tcp
        mode: host
