本作品为2019年全国大学生电子设计大赛A组参赛项目，重点介绍了一款基于TI芯片TM4C123GXL、红外巡线识别模块、N20减速电机及小车模型的红线巡线模块改装方案。通过对红外巡线模块的功耗优化，使用200欧电阻，并结合超级电容、无线充电模块等，实现了高效能的巡线机器人设计。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

2019年全国大学生电子设计大赛A组

物品：

TI芯片TM4C123GXL
红外巡线识别模块

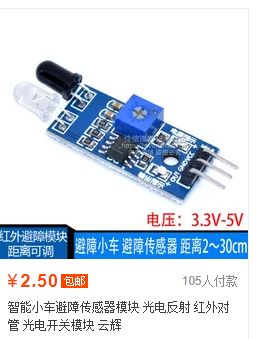

红外巡线模块
N20减速电机
N20减速电机 300转
小车模型选用的是3轮的。
超级电容5.5v 10F
无线充电模块 XKT-901

红线巡线模块改装

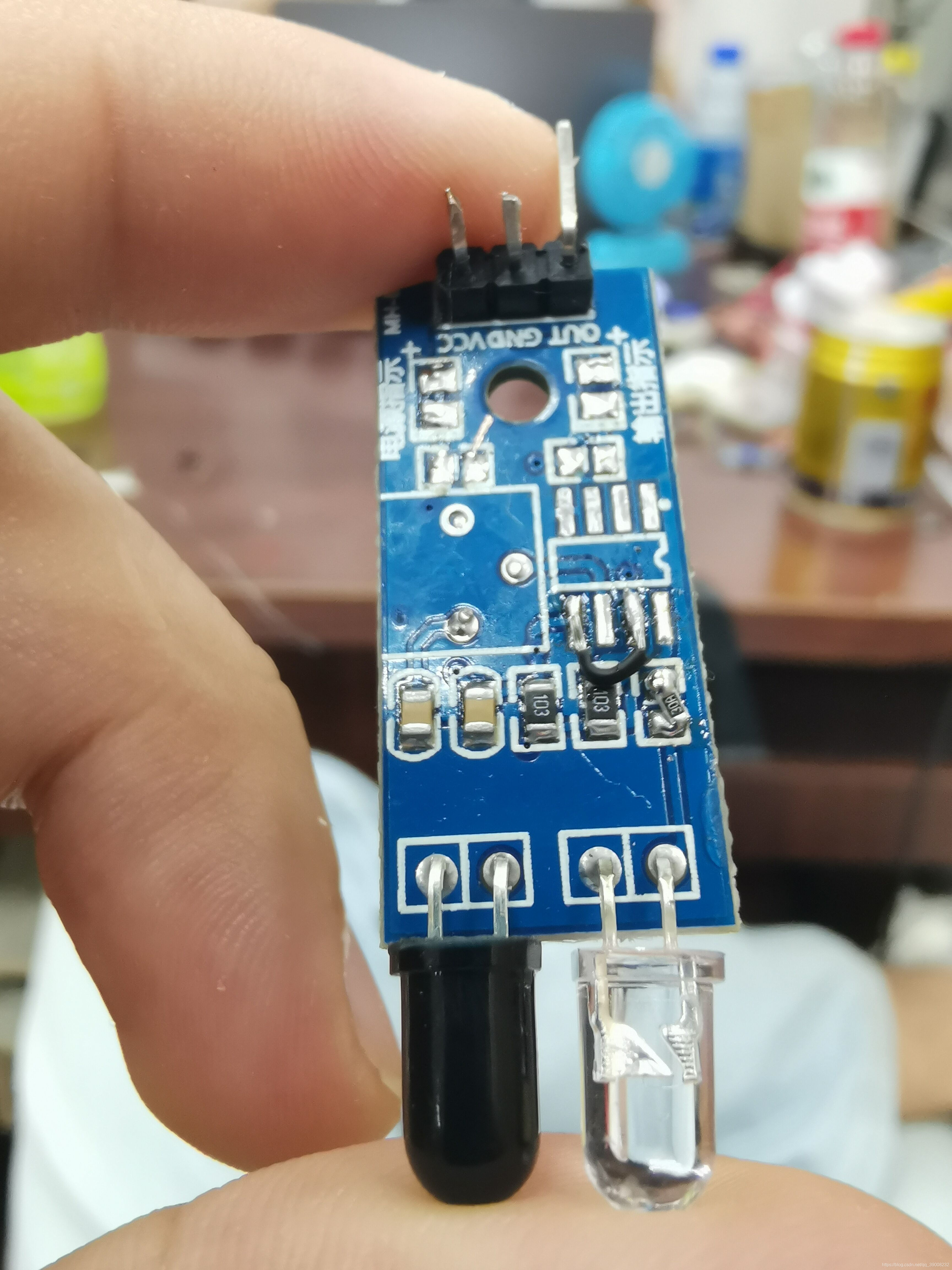

直接采用买的红外巡线模块功耗太大，我们将此模块进行改装，这是经过改装后的红外巡线
此电阻用的200欧
此电阻200欧

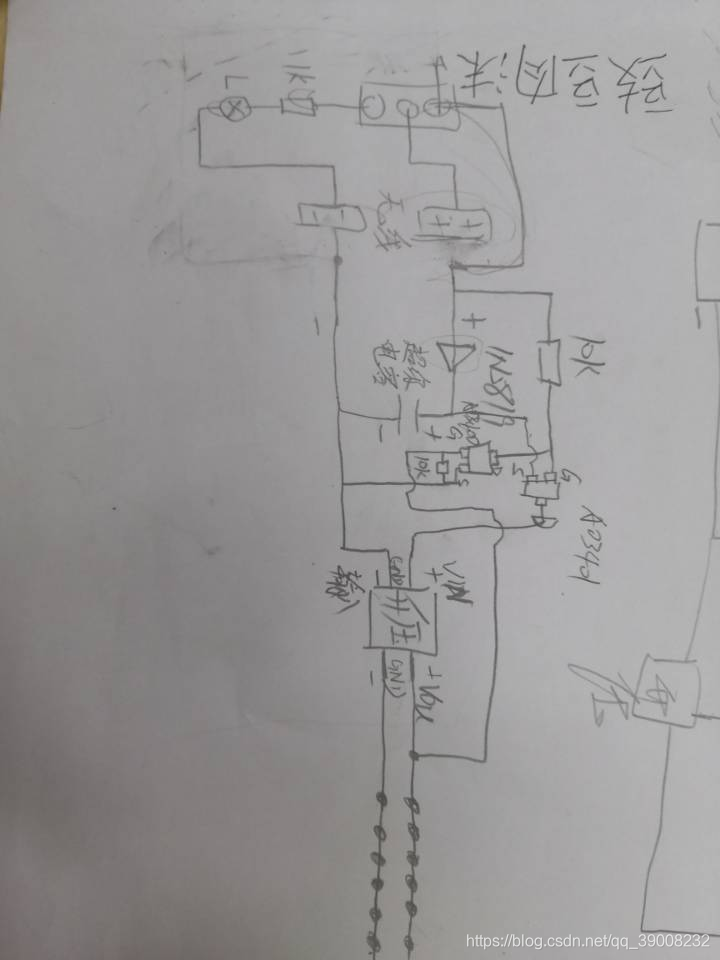

自启动电路手绘图
