MOSFET管基本原理与应用

最新推荐文章于 2025-09-13 14:53:20 发布
原创 最新推荐文章于 2025-09-13 14:53:20 发布 · 1k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #硬件工程 #pcb设计制作

本文详细介绍了MOS管的极性判定、沟道类型识别、寄生二极管方向判断以及MOSFET参数选型的关键步骤。在选型时，需考虑N沟道与P沟道的选择，耐压值，额定电流，热要求以及开关性能。MOS管的开关性能受栅极电容影响，而散热和雪崩效应也是设计中不可忽视的因素。选择MOS管时，应确保其能在系统的工作条件下稳定运行并优化成本效率。

1、MOS的三个极怎么判定？

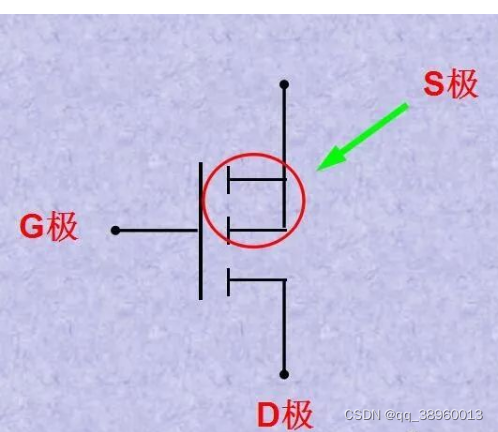

        MOS管符号上的三个脚的辨认要抓住关键地方 ：

在这里插入图片描述
G极：门控引脚脚这个比较好辨认，T字型的就是。
S极：不论是P沟道还是N沟道，两根线相交的就是。
D极：不论是P沟道还是N沟道，是单独引线的那边。

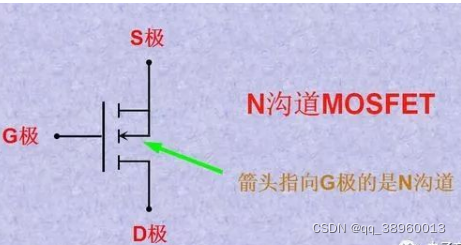

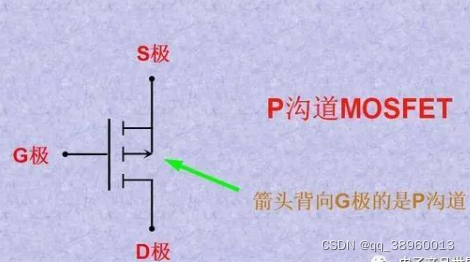

2、判断他们是N沟道还是P沟道？

在这里插入图片描述
在这里插入图片描述

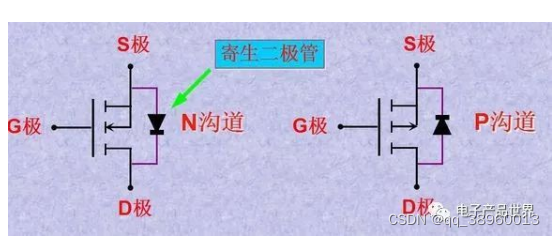

3、寄生二极管的方向判断

在这里插入图片描述
N沟道：S指向D极
P沟道：D指向S极

4、Mosfet 参数选型

1. 选用N沟道还是P沟道
为设计选择正确器件的第一步是决定采用N沟道还是P沟道MOS管。

在典型的功率应用中，当一个MOS管接地，而负载连接到干线电压上时，该MOS管就构成了低压侧开关。在低压侧开关中，应采用N沟道MOS管，这是出于对关闭或导通器件所需电压的考虑。

当MOS管连接到总线及负载接地时，就要用高压
