Orcad Capture CIS 原理图生成网表导入到 Altium Designer PCB

最新推荐文章于 2025-10-24 10:16:19 发布
原创 最新推荐文章于 2025-10-24 10:16:19 发布 · 5.4k 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍如何使用OrcadCaptureCIS生成网表，并在AltiumDesigner中导入该网表进行PCB设计。首先，在Orcad中通过特定步骤生成MCU.NET网表文件；接着，在AltiumDesigner中新建PCB工程，导入生成的网表文件，完成电路设计与布局的无缝对接。

一、Orcad Capture CIS生成网表

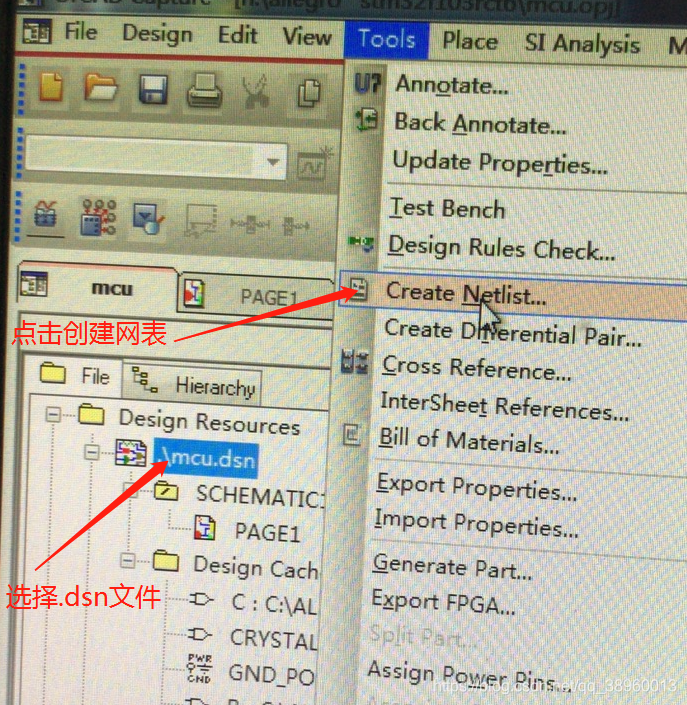

1、点击.DSN文件，然后点击TOOS，再点击Create Netlist;如下图：
在这里插入图片描述

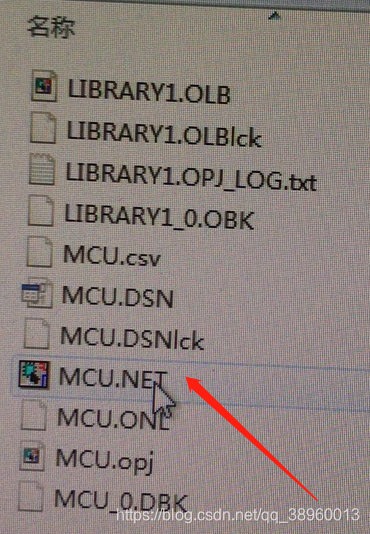

2、查看网表是否生成。
打开项目文件存放路径，看到了有MCU.NET的文件已经生成，将这个文件导入到PCB文件中即可。
在这里插入图片描述
二、Altium Designer中导入网表文件

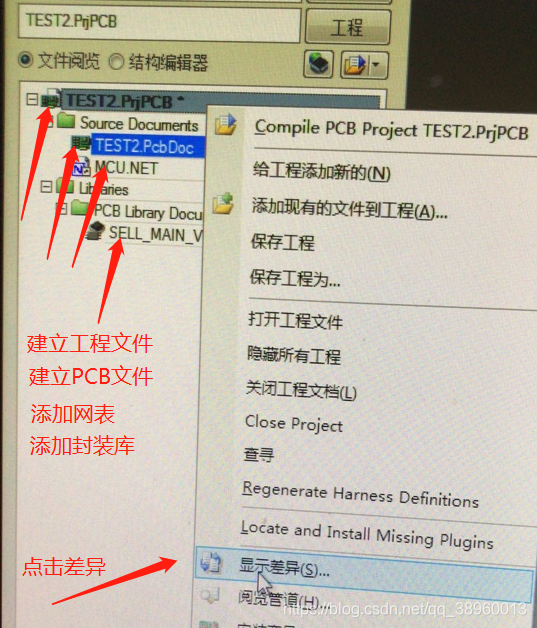

1、新建PCB工程文件，新建.PCB加粗样式文件，添加AD的封装库文件及网表文件到PCB工程文件中。如图：
在这里插入图片描述

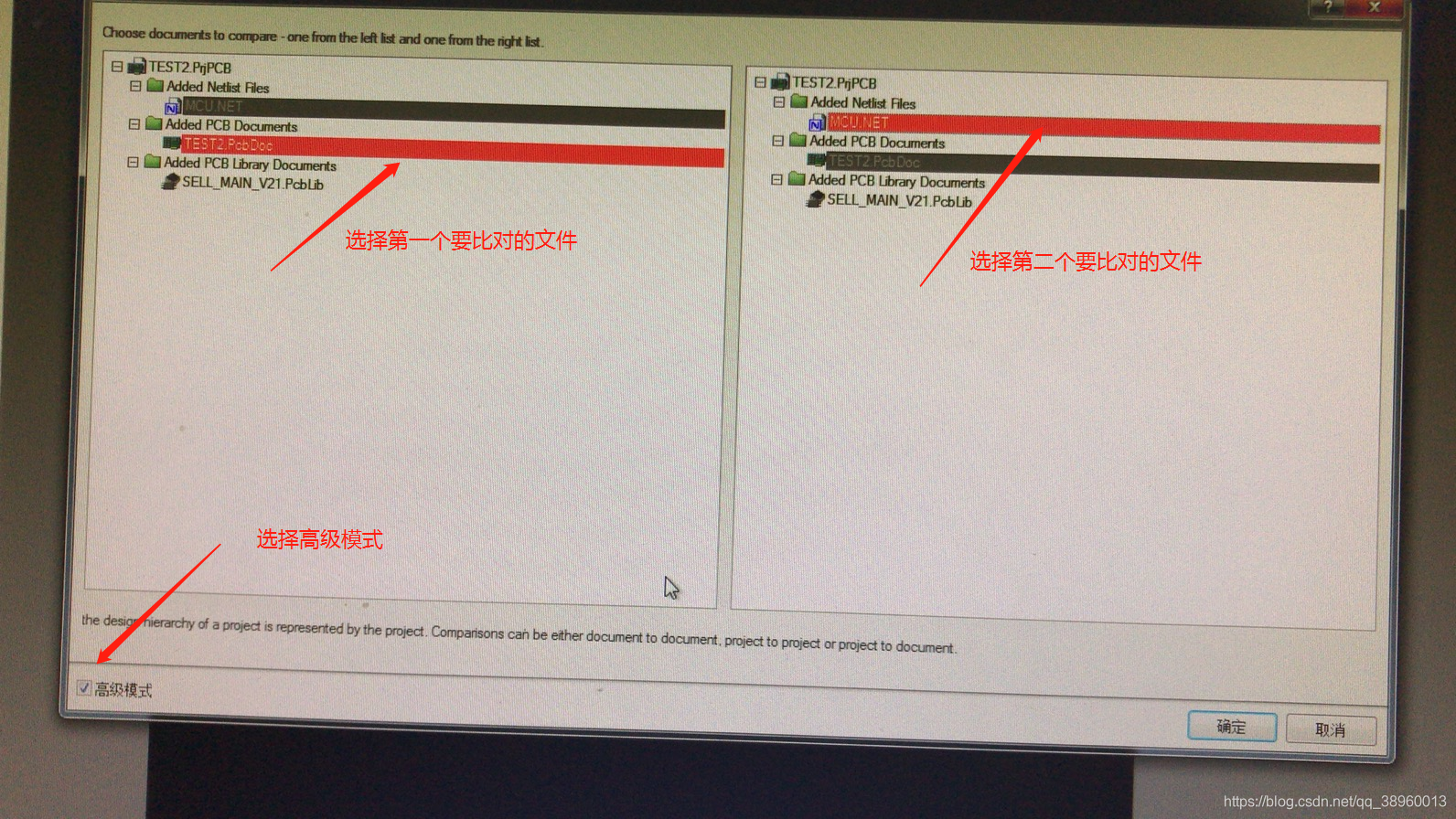

2、对比文件选择选择完之后点击“确定”。
在这里插入图片描述

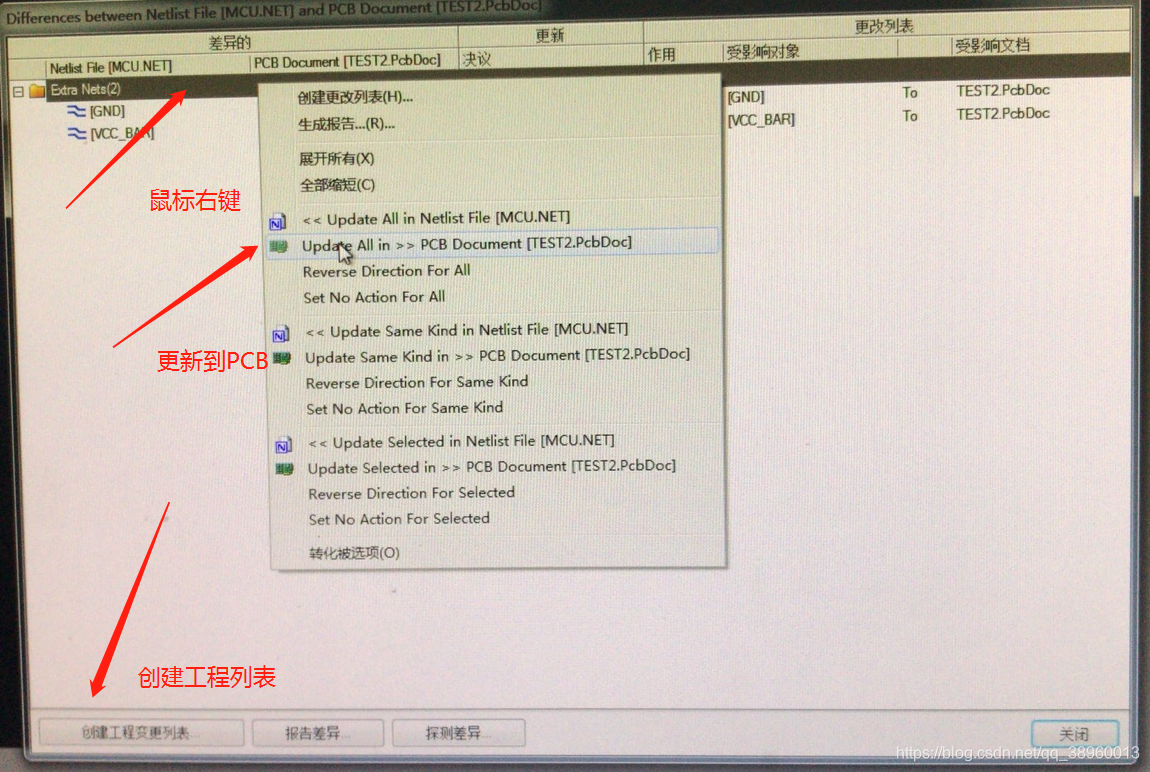

3、更新到PCB文件中

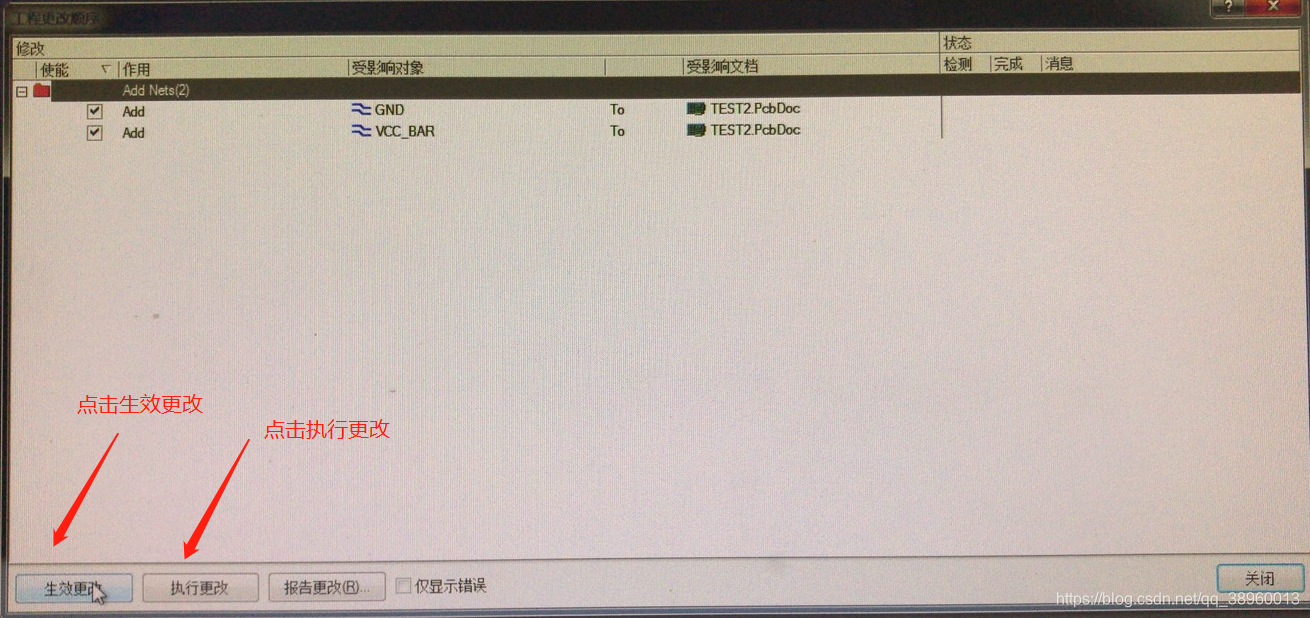

上一步对比结果出来后，按如下图选择操作。
在这里插入图片描述
在这里插入图片描述
至此网表导入完毕！！！！
